صمامات فحص مباشرة من المصنع بأسعار تنافسية

تم تصميم صمامات فحص Shangtai للسماح للسائل بالتدفق في اتجاه واحد مع منع التدفق العكسي تلقائيًا عندما يتغير اتجاه التدفق. على عكس صمامات العزل التي يتم تشغيلها يدويًا، تستجيب هذه الصمامات ذاتية الفعل لظروف الضغط والتدفق في خط الأنابيب دون الحاجة إلى مشغل خارجي.

ويتم تركيبها عادةً أسفل المضخات والضواغط ومعدات العمليات الأخرى للمساعدة في تقليل مخاطر التدفق العكسي وحماية أنظمة الأنابيب المتصلة. توفر شركة Shangtai إنشاءات صمامات مختلفة لمعالجة المياه والنفط والغاز والمعالجة الكيميائية ومصانع البتروكيماويات وتوليد الطاقة والتدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الصناعية العامة.

أنواع المنتجات لظروف خطوط الأنابيب المختلفة

آلية الإغلاق لها تأثير مباشر على استجابة الفتح، وفقدان الضغط، ومتطلبات التثبيت، ومقاومة التدفق العكسي. يتطلب اختيار البناء المناسب النظر في خصائص تدفق خط الأنابيب والمعدات التي يتم حمايتها.

منع التدفق العكسي للمضخات ومعدات العمليات

يمكن أن يحدث التدفق العكسي عندما تتوقف المضخة، أو تتغير ظروف الضغط، أو يتحرك السائل بين الأجزاء المتصلة من نظام الأنابيب. يمكن أن يتم إغلاق صمام عدم الرجوع المحدد بشكل صحيح تلقائيًا عندما تتغير علاقة الضغط من المنبع إلى المصب، مما يساعد على الحد من التدفق العكسي.

التثبيت مهم بشكل خاص حول خطوط تفريغ المضخة. يمكن أن يؤثر نوع الصمام وخصائص الإغلاق والمسافة من مخرج المضخة والمرفقين أو التركيبات القريبة على سلوك النظام. بالنسبة للتطبيقات الحساسة لارتفاع الضغط، يجب تقييم استجابة الإغلاق وإمكانية المطرقة المائية أثناء اختيار الصمام.

تكسير متطلبات الضغط والتدفق

يشير ضغط التشقق إلى الحد الأدنى من الضغط التفاضلي المطلوب لتحريك عنصر الإغلاق بعيدًا عن مقعده والسماح ببدء التدفق. تصبح هذه المعلمة ذات أهمية خاصة في أنظمة الضغط المنخفض وتدفق الجاذبية والسرعة المنخفضة.

قد يؤدي الصمام ذو المقاومة المفرطة للفتح إلى فقدان الضغط غير المرغوب فيه أو تقييد التدفق في نظام ذي ضغط محدود متاح. وعلى العكس من ذلك، يجب أن تكون خصائص الإغلاق مناسبة للتطبيق لتقليل مخاطر التشغيل غير المستقر أو ارتفاع الضغط المرتبط بالتدفق العكسي.

عند طلب التكوين، يمكن أن يساعد توفير معدل التدفق الطبيعي والحد الأدنى، وضغط التشغيل، والضغط التفاضلي المتوفر في تحديد التصميم الداخلي المناسب.

مواد للمياه والعمليات والخدمات الصناعية

يجب أن يعتمد اختيار المواد على وسط العمل ودرجة الحرارة والضغط وظروف التآكل ومتطلبات المشروع المعمول بها. اعتمادًا على بنية الصمام، يمكن تحديد مواد الجسم والمكونات الداخلية لمختلف الخدمات الصناعية.

نهاية الاتصالات واتجاه التثبيت

قد تشتمل تكوينات الاتصال المتوفرة على حواف، ورقائق، وعروة، ولحام بعقب، ولحام مقبس، وملولب، وغيرها من الأطراف المحددة للمشروع. يجب أن يتطابق الاتصال المحدد مع أبعاد خط الأنابيب وفئة الضغط وطريقة التثبيت ومعيار الاتصال المعمول به.

ليس كل تصميم مناسبًا لكل اتجاه تركيب. يمكن لبعض النماذج أن تعمل في خطوط الأنابيب الأفقية والعمودية، بينما تتطلب نماذج أخرى اتجاه تدفق محدد أو موضع تثبيت. تحقق دائمًا من سهم تدفق الصمام ومتطلبات التثبيت الخاصة بالشركة المصنعة قبل التشغيل.

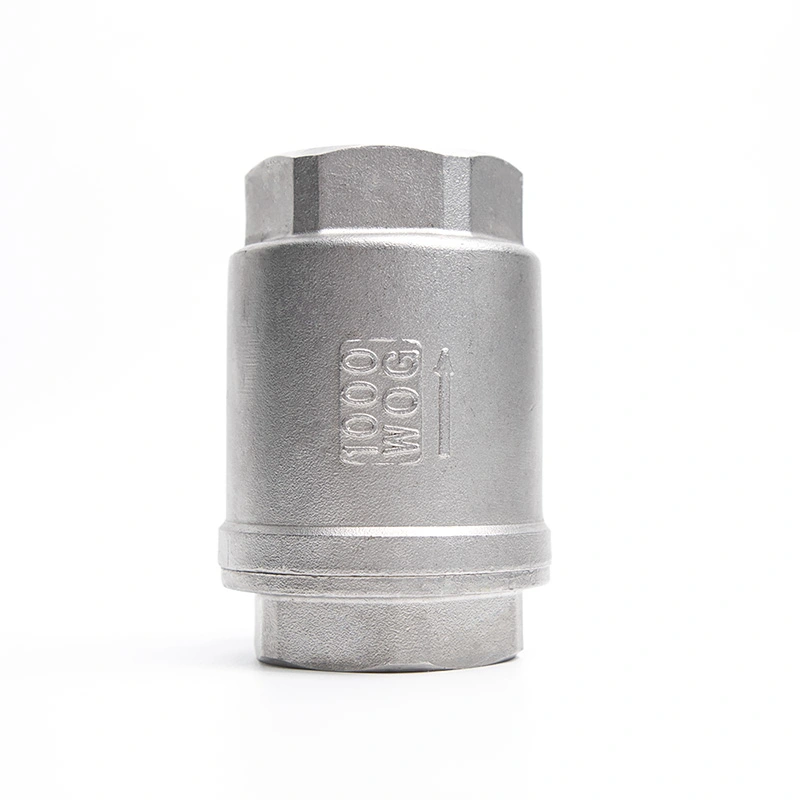

بالنسبة للتركيبات الرأسية، يمكن أن يؤثر اتجاه تدفق السوائل وخصائص الوزن أو الزنبرك لعنصر الإغلاق على سلوك الفتح والإغلاق. يجب أن تؤخذ هذه العوامل في الاعتبار عند اختيار بناء الصمام.

تقليل الضوضاء والاهتزاز ومطرقة الماء

قد تحدث ضوضاء أو اهتزاز عندما يفتح عنصر الإغلاق ويغلق بشكل متكرر في ظل ظروف تدفق غير مستقرة. يمكن أن يساهم الحجم غير الصحيح، وسرعة التدفق المنخفضة أو المتقلبة، والاضطراب، والحطام، والتركيب غير المناسب بالقرب من المضخات أو الأكواع في هذا السلوك.

تعتبر المطرقة المائية أحد الاعتبارات المهمة الأخرى في الأنظمة التي تتغير فيها سرعة السوائل بسرعة. يجب تقييم خصائص إغلاق الصمام، وتخطيط خط الأنابيب، وتشغيل المضخة، وحجم النظام معًا بدلاً من اختيار الصمام بناءً على حجم الأنبوب الاسمي فقط.

تطبيقات في أنظمة الأنابيب الصناعية

يتم استخدام هذه الصمامات ذاتية المفعول حيثما يمكن أن يؤثر التدفق العكسي على تشغيل المعدات، أو استقرار العملية، أو أداء خطوط الأنابيب. يعتمد البناء المناسب على الوسط، وظروف التدفق، والضغط، ودرجة الحرارة، وترتيب التثبيت.

التصنيع والتفتيش

تقوم شركة Shangtai بإدارة الإنتاج والفحص والتوريد وفقًا لتكوين الصمام المحدد ومتطلبات التطبيق. يمكن أن تشمل مراقبة الجودة فحص الأبعاد، والتحقق من المواد، واختبار الضغط، وأداء الختم، وفحوصات التشغيل، وإجراءات التفتيش الأخرى المعمول بها.

صمامات Shangtai حاصلة على شهادات ISO 9001، CE، وEAC. يمكن أيضًا تصنيع المنتجات المختارة واختبارها وفقًا للمعايير الدولية المعمول بها، بما في ذلك API 6D وAPI 598، عندما يطلب المشروع ذلك.

كيفية تحديد صمام الاختيار الصحيح

يجب أن يبدأ اختيار الصمام بظروف التشغيل بدلاً من قطر الأنبوب وحده. يؤثر الوسط ومعدل التدفق والضغط ودرجة الحرارة واتجاه التثبيت وفقدان الضغط المسموح به والاستجابة المطلوبة للتدفق العكسي على بناء الصمام المناسب.

بالنسبة لأنظمة المضخات والضواغط، قم بتوفير معدلات التدفق العادية والحد الأقصى، وضغط التشغيل، وحجم الأنابيب، ونوع المعدات، وأي ارتفاع ضغط معروف أو ظروف مطرقة مائية. بالنسبة لأنظمة الضغط المنخفض، يعد ضغط التكسير والحد الأدنى من تدفق التشغيل من معلمات الاختيار المفيدة بشكل خاص.

يمكنك أيضًا توفير رسومات خطوط الأنابيب، أو جداول الصمامات، أو أوراق بيانات المعدات، أو مواصفات الصمامات الحالية. يمكن لشركة Shangtai مراجعة المعلومات المتاحة قبل إعداد التكوين وعرض الأسعار. للحصول على منتجات الصمامات الصناعية الأخرى، قم بزيارةمجموعة منتجات صمام Shangtai.
