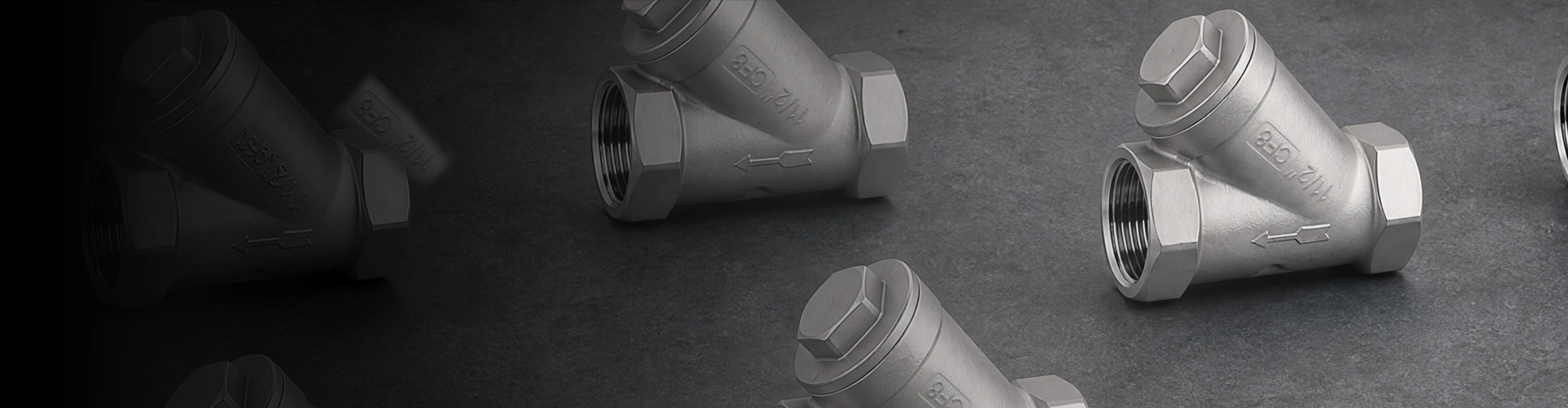

مُصنِّع مصافي Y احترافية لأنظمة الترشيح الصناعية المتينة

شانغتاي مصافي Yتم تصميمها لإزالة الجسيمات الصلبة والحطام من وسائط خطوط الأنابيب قبل أن تصل إلى المضخات وصمامات التحكم والعدادات والمبادلات الحرارية وغيرها من المعدات النهائية. يوفر الجسم على شكل Y ترتيب ترشيح مدمج مع شاشة قابلة للإزالة، مما يجعل هذه المصافي مناسبة لأنظمة خطوط الأنابيب التي تتطلب حماية المعدات وصيانة الشاشة المريحة.

يمكن استخدام المصافي من النوع Y مع الماء والزيت والغاز والبخار وغيرها من الوسائط الصناعية المتوافقة، مع مراعاة الجسم والشاشة ومواد الختم المحددة. يمكن تحديد التكوينات المتاحة وفقًا لحجم خط الأنابيب، ومعدل الضغط، واتجاه التدفق، ومتطلبات الترشيح، ومعيار الاتصال، وظروف التثبيت.

حماية خطوط الأنابيب الصناعية
توفر شركة Shangtai مصافي خطوط الأنابيب من النوع Y لحماية المعدات وترشيح الجسيمات الصلبة. قم بتوفير حجم خط الأنابيب الخاص بك، والوسيط، والضغط، ودرجة الحرارة، ونوع الاتصال، ومستوى الترشيح المطلوب لدعم التكوين والاقتباس.

كيف تحمي المصفاة Y المعدات النهائية

تعترض شاشة المصفاة الجزيئات الصلبة التي يحملها وسط خط الأنابيب بينما تسمح للسائل بالاستمرار عبر ممر التدفق الرئيسي. ويساعد ذلك على تقليل مخاطر دخول الحطام إلى المكونات النهائية الحساسة ويمكن أن يدعم التشغيل الأكثر استقرارًا للمضخات وصمامات التحكم والعدادات والمبادلات الحرارية والمعدات المماثلة.

على عكس المرشح المصمم للفصل الدقيق أو المتخصص، يتم استخدام مصفاة خط الأنابيب بشكل عام للإزالة الميكانيكية للجسيمات الصلبة الأكبر حجمًا والحطام من جانب التثبيت. يجب اختيار فتحة الشاشة المناسبة وفقًا لمستوى الحماية المطلوب وانخفاض الضغط المسموح به للنظام.

جسم من النوع Y وتصميم شاشة قابل للإزالة

يحتوي الجسم المميز على شكل حرف Y على شاشة الترشيح بزاوية مع مسار التدفق الرئيسي. يوفر هذا التكوين ترتيبًا مدمجًا للعديد من أنظمة الأنابيب الصناعية مع السماح بإزالة الشاشة للفحص والتنظيف.

اعتمادًا على التصميم، يمكن أيضًا توفير وصلة تصريف أو تفريغ للمساعدة في إزالة الحطام المتراكم دون تفكيك خط الأنابيب بالكامل. يجب تأكيد التكوين الفعلي وفقًا لنموذج الصمام أو المصفاة، وترتيبات التثبيت، ومتطلبات المشروع.

يعد تنظيف الشاشة جزءًا من صيانة المصفاة
مع تراكم الحطام على الشاشة، يمكن أن تزيد مقاومة التدفق. يساعد الفحص والتنظيف المنتظم في الحفاظ على سعة التدفق المطلوبة والحفاظ على فقدان الضغط ضمن النطاق المقبول للنظام.

شبكة الشاشة واختيار ثقب

يعد فتح الشاشة أحد أهم العوامل عند اختيار مصفاة من النوع Y. يمكن أن توفر الفتحة الأصغر احتجازًا أفضل للجسيمات، ولكنها قد تزيد أيضًا من انخفاض الضغط وتتطلب تنظيفًا أكثر تكرارًا عندما يحتوي خط الأنابيب على مستوى عالٍ من الحطام.

يجب أن يأخذ الاختيار في الاعتبار حجم الجسيمات التي يجب إزالتها، واللزوجة المتوسطة، ومعدل التدفق، وفقدان الضغط المسموح به، وحساسية المعدات النهائية. يمكن لـ Shangtai مراجعة هذه المعلمات عند تأكيد تكوين الشاشة المناسب.

عامل الاختيار	لماذا يهم؟
حجم الجسيمات	يحدد فتحة الشاشة المطلوبة لإزالة الحطام
معدل التدفق	يؤثر على سرعة التدفق وفقدان الضغط من خلال الشاشة
اللزوجة المتوسطة	يؤثر على مقاومة التدفق وأداء الترشيح
معدات المصب	يحدد المستوى المطلوب لحماية الجسيمات
تردد التنظيف	يساعد في تحديد ما إذا كان التنظيف اليدوي أو ترتيب التصريف/التفريغ مناسبًا

انخفاض الضغط وقدرة التدفق

تقدم أي مصفاة بعض فقدان الضغط لأن الوسيط يمر عبر الشاشة. يمكن أن يزداد انخفاض الضغط مع تراكم الجزيئات على عنصر الترشيح. لهذا السبب، يجب أن يأخذ اختيار المصفاة Y في الاعتبار معدل التدفق المطلوب، وحجم الأنبوب، ومساحة الغربال، وفتح الغربال، والضغط التفاضلي المسموح به.

يعد التنظيف المنتظم أمرًا مهمًا عندما يحمل خط الأنابيب كمية كبيرة من الحطام. يمكن استخدام مقاييس الضغط أو مؤشرات الضغط التفاضلي في الأنظمة المناسبة للمساعدة في تحديد متى تحتاج الشاشة إلى الفحص أو التنظيف.

اتجاه التثبيت واتجاه التدفق

التثبيت الصحيح مهم لجمع الجسيمات بشكل فعال والصيانة المريحة. يجب أن يتطابق سهم التدفق الموجود على جسم المصفاة مع اتجاه التدفق الفعلي لخط الأنابيب. يجب أيضًا وضع حجرة الغربلة وفقًا للنموذج والوسيط المحددين بحيث يمكن أن يبقى الحطام المجمع داخل الحجرة المخصصة.

يمكن تركيب العديد من تصميمات النوع Y في خطوط الأنابيب الأفقية، في حين يمكن أيضًا استخدام تكوينات معينة في خطوط الأنابيب العمودية عندما يكون اتجاه التدفق واتجاه الشاشة مناسبين. يجب التأكد من متطلبات التثبيت قبل تركيب المصفاة في النظام.

بالنسبة للبخار أو الخدمات الخاصة الأخرى، قد يتطلب اتجاه التثبيت اعتبارًا إضافيًا لإدارة المكثفات والصرف والوصول إلى الصيانة. اتبع دائمًا وثائق المنتج المعمول بها ومتطلبات أنابيب المشروع.

مواد الجسم والشاشة

يجب أن يعتمد اختيار المواد على وسط خط الأنابيب والضغط ودرجة الحرارة وظروف التآكل. تشتمل مواد الجسم الشائعة على الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والحديد الزهر، والحديد المرن، وسبائك الفولاذ. يمكن اختيار الفولاذ المقاوم للصدأ والمواد الأخرى المقاومة للتآكل للشاشة وفقًا لبيئة الخدمة.

بالنسبة للوسائط المسببة للتآكل أو ذات درجة الحرارة المرتفعة، يجب التحقق من توافق كل من الجسم ومواد الشاشة الداخلية. يجب أيضًا اختيار مواد الختم وفقًا لدرجة حرارة التشغيل والوسط.

التوصيلات النهائية للأنابيب الصناعية

يمكن تكوين المصافي من النوع Shangtai Y مع خيارات توصيل نهائية مختلفة وفقًا لتصميم خط الأنابيب والمعايير المطبقة. تتضمن التكوينات الشائعة وصلات ذات حواف، وملولبة، ولحام بعقب، ولحام مأخذ التوصيل.

عند اختيار التوصيل، ضع في اعتبارك معيار خط الأنابيب، والحجم الاسمي، ومعدل الضغط، وطريقة التثبيت، والمساحة المتاحة، ومتطلبات الصيانة. تساعد مطابقة وصلة المصفاة مع نظام الأنابيب الحالي على تبسيط عملية التثبيت والاستبدال في المستقبل.

تطبيقات المنتج

عادةً ما يتم تركيب المصافي على شكل حرف Y في أعلى المعدات التي قد تتأثر بالجسيمات الصلبة أو حطام التثبيت. تشمل التطبيقات النموذجية ما يلي:

أنظمة خطوط أنابيب النفط والغاز
معالجة البتروكيماويات والكيماويات
معالجة المياه وأنظمة إمدادات المياه
توليد الطاقة وأنابيب المرافق
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمياه المبردة
الأنابيب البحرية والسفن
خطوط الأنابيب العملية الصناعية
حماية المضخة وصمام التحكم
المبادل الحراري وحماية العداد

يعتمد تكوين المصفاة المناسب على الوسط وظروف التشغيل ومتطلبات الترشيح ومعيار الأنابيب المطبق. بالنسبة للسوائل الخاصة أو الخدمة الشديدة، يجب مراجعة المعلمات الفنية قبل الاختيار.

التصنيع والتفتيش ومراقبة الجودة

تتحكم شركة Shangtai في متطلبات التصنيع والفحص الرئيسية وفقًا لمواصفات المنتج المطبقة. يمكن مراجعة اختيار المواد، وأبعاد الجسم، وتكوين الشاشة، وأبعاد التوصيل، ومكونات الختم، والمتطلبات المتعلقة بالضغط أثناء الإنتاج وفحص الجودة.

تعمل Shangtai بموجب نظام إدارة الجودة ISO 9001 وتوفر المنتجات مع دعم شهادات CE وEAC المطبقة. حيثما يتطلب المشروع، يمكن مراجعة المعايير ذات الصلة ومتطلبات الفحص مثل API 6D وAPI 598 وفقًا للمنتج المحدد ووثائق الطلب.

توثيق المشروع والتفتيش
بالنسبة للمشاريع الصناعية، يمكن لشركة Shangtai مراجعة مواصفات المواد المطلوبة، وتقييمات الضغط، ومعايير الاتصال، ومتطلبات الفحص، والرسومات، والوثائق المطبقة قبل الإنتاج والشحن.

كيفية اختيار المصفاة المناسبة من النوع Y

قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية:

حجم الأنبوب أو المصفاة الاسمي
تصنيف الضغط
وسط العمل
درجة حرارة التشغيل
شبكة الشاشة المطلوبة أو حجم الثقب
مادة الجسم والشاشة
نوع الاتصال النهائي
اتجاه تركيب خطوط الأنابيب
معدل التدفق المطلوب
الكمية ومتطلبات المشروع
الرسومات أو المواصفات أو المستندات الفنية إن وجدت

إذا كانت المصفاة مخصصة لحماية مضخة معينة، أو صمام تحكم، أو جهاز قياس، أو مبادل حراري، فإن توفير معلومات المعدات ومستوى الترشيح المطلوب يمكن أن يساعد في تحديد التكوين المناسب.

الأسئلة المتداولة

ما هي الأنواع الشائعة من مصافي خطوط الأنابيب؟

تشمل التصميمات الشائعة المصافي المخروطية من النوع Y، والسلة، والنوع T، والدوبلكس، والمخروطية المؤقتة. غالبًا ما يتم أخذ التكوين من النوع Y في الاعتبار عند الحاجة إلى ترتيب مدمج وشاشة قابلة للإزالة. ويعتمد الاختيار النهائي على تخطيط خط الأنابيب، وسعة التدفق، والوصول إلى الصيانة، ومتطلبات الترشيح.

كيف أختار شبكة الشاشة الصحيحة أو حجم الثقب؟

يعتمد الاختيار على حجم الجسيمات التي يجب إزالتها، واللزوجة المتوسطة، ومعدل التدفق، وانخفاض الضغط المسموح به، وحساسية المعدات النهائية. لا تعد الشاشة الدقيقة هي الخيار المناسب دائمًا لأنها يمكن أن تزيد من فقدان الضغط وتكرار التنظيف.

هل يمكن تركيب مصفاة من النوع Y عموديًا؟

يمكن تثبيت بعض التكوينات في خطوط الأنابيب العمودية عندما يكون اتجاه التدفق واتجاه الشاشة مناسبين. يجب أن يتبع التثبيت سهم التدفق وتعليمات المنتج ومتطلبات الوسط المحدد وترتيب خطوط الأنابيب.

كم مرة يجب تنظيف شاشة المصفاة؟

يعتمد تكرار التنظيف على كمية ونوع الحطام الموجود في خط الأنابيب. يمكن أن يساعد مقياس الضغط أو مؤشر الضغط التفاضلي في تحديد المقاومة المتزايدة وتحديد متى يلزم فحص الشاشة أو تنظيفها.

هل ستقلل المصافي Y من ضغط خط الأنابيب؟

نعم. أي مصفاة تخلق بعض الانخفاض في الضغط أثناء مرور الوسيط عبر الشاشة. يمكن أن يساعد الحجم الصحيح واختيار الشاشة المناسب ومنطقة التدفق الكافية والتنظيف المنتظم في الحفاظ على فقدان الضغط ضمن النطاق المقبول للنظام.

ما هي المواد المتوفرة؟

تشتمل مواد الجسم الشائعة على الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والحديد الزهر، والحديد المرن، وسبائك الفولاذ. غالبًا ما تكون مواد الشاشة من الفولاذ المقاوم للصدأ أو سبائك أخرى مقاومة للتآكل. تعتمد المادة المناسبة على ظروف الوسط والضغط ودرجة الحرارة والتآكل.

ما هي الاتصالات النهائية التي يمكن توفيرها؟

تتضمن الخيارات الشائعة وصلات ذات حواف، وملولبة، ولحام بعقب، ولحام مأخذ التوصيل. يجب أن يتطابق الاتصال المطلوب مع معيار خط الأنابيب والحجم الاسمي ومعدل الضغط ومتطلبات التثبيت.

ما هي المعلومات المطلوبة لاقتباس؟

يرجى تقديم الحجم، ومعدل الضغط، ونوع المصفاة، ومواد الجسم، وشبكة الشاشة أو حجم الثقب، ووسط العمل، ودرجة الحرارة، ونوع الاتصال، وموضع التثبيت، ومعدل التدفق، والكمية. تعتبر الرسومات أو مواصفات المشروع مفيدة أيضًا عندما يتعلق الأمر بمتطلبات تكوين أو فحص محددة.

هل تحتاج إلى مصفاة من النوع Y لخط الأنابيب الخاص بك؟
أرسل حجم الأنبوب، والوسط، والضغط، ودرجة الحرارة، ونوع الاتصال، ومتطلبات الترشيح، والكمية إلى Shangtai للحصول على التأكيد الفني والاقتباس.

إرسال الاستفسارأواتصل بـ صمام شانغتايللمساعدة في اختيار المصفاة من النوع Y والمواصفات الفنية ومتطلبات المشروع وعروض الأسعار.

View as

مصفاة على شكل حرف Y من الفولاذ المقاوم للصدأ

تعمل مصافي Y المصنوعة من الفولاذ المقاوم للصدأ من Shangtai على إزالة الشوائب الصلبة من خطوط الأنابيب بشكل فعال لحماية المضخات والصمامات والأجهزة. تتميز بهيكل مدمج، ومنطقة ترشيح كبيرة وانخفاض ضغط منخفض، وهي تناسب أنظمة المياه والنفط والغاز. باعتبارنا مصنعًا مباشرًا يتمتع بمراقبة الجودة الصارمة وتغليف الصادرات، فإننا نقدم حلول ترشيح صناعية متينة.
