مُصنع موثوق للصمامات الكروية الصغيرة للتحكم في التدفق الصناعي المدمج

شانغتاي صمامات كروية صغيرةتم تصميمها لخطوط الأنابيب والمعدات وأنظمة التحكم ذات القطر الصغير حيث يلزم إيقاف التشغيل بشكل موثوق في مساحة التثبيت المحدودة. يوفر البناء المدمج والتشغيل ربع دورة حلاً عمليًا لعزل التدفق السريع في الماء والهواء والهواء المضغوط والتدفئة والتهوية وتكييف الهواء والري والأجهزة وغيرها من أنظمة الخدمة الخفيفة.

بالمقارنة مع الصمامات الكروية الصناعية الأكبر حجمًا، فإن التصميمات الصغيرة مخصصة لتوصيلات الأنابيب والمعدات المدمجة حيث تعد مساحة التثبيت وحجم الصمام وتكوين التوصيل من عوامل الاختيار المهمة. توفر شركة Shangtai مواد الجسم المختلفة وخيارات التوصيل وفقًا لمتطلبات وسط العمل والضغط ودرجة الحرارة والأنابيب.

تصميم مدمج لمساحة تركيب محدودة

يعتبر الهيكل المدمج مناسبًا للأنابيب والمعدات ذات القطر الصغير حيث قد يتطلب الصمام التقليدي بالحجم الكامل مساحة تركيب أكبر. تسمح آلية ربع دورة بفتح الصمام أو إغلاقه بسرعة، مما يجعله مناسبًا للإغلاق المحلي وعزل الصيانة.

بالنسبة للآلات المدمجة، والمعدات الهوائية، ووحدات معالجة المياه، وتجميعات التدفئة والتهوية وتكييف الهواء (HVAC)، وأنظمة الأجهزة، يجب مراعاة أبعاد الصمام واتجاه التوصيل مع مساحة التثبيت المتاحة. يمكن لشركة Shangtai مراجعة متطلبات التطبيق قبل تأكيد التكوين المناسب.

خيارات التوصيل لخطوط الأنابيب المختلفة ذات القطر الصغير

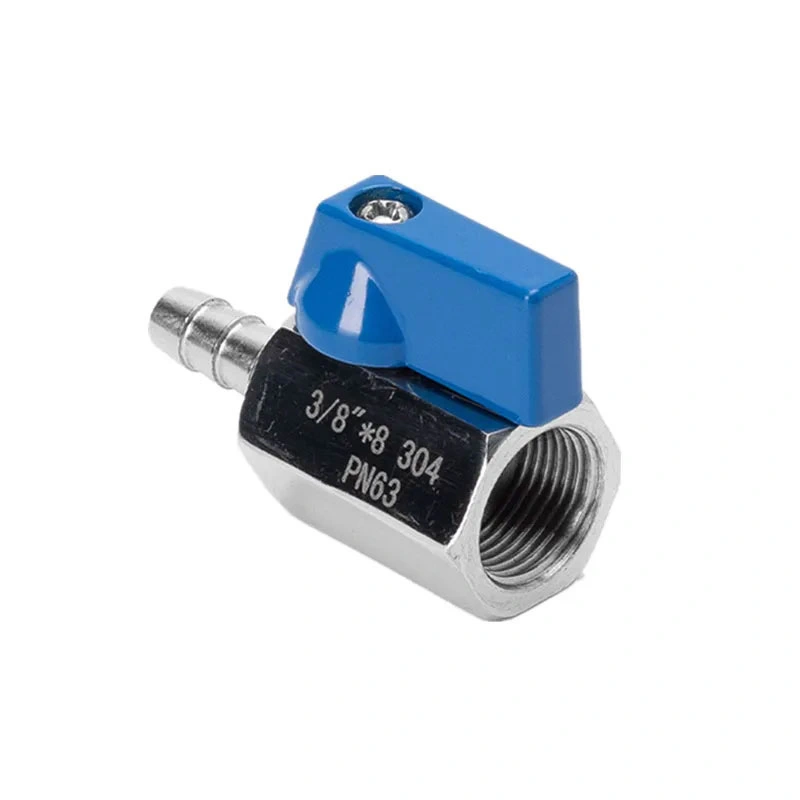

يمكن تزويد الصمامات الكروية الصغيرة بتكوينات اتصال مناسبة لواجهات الأنابيب والمعدات المختلفة. اعتمادًا على الطراز، قد تشتمل الخيارات المتاحة على وصلات ملولبة أنثوية، ومسننة ذكرية، وشريط خرطوم، ووصلات ضغط، ووصلات دفع.

يمكن اختيار التكوينات الملولبة بمعايير مثل BSP أو NPT أو الخيوط المترية وفقًا لنظام الأنابيب الحالي. يجب التأكد من توافق الاتصال قبل الطلب لتجنب مشكلات التثبيت.

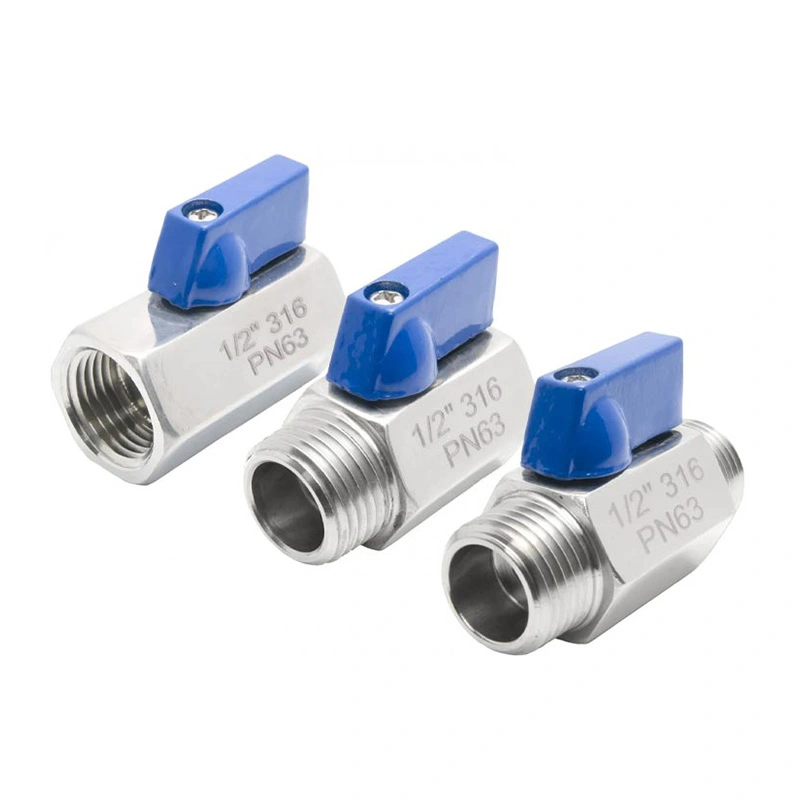

خيارات الجسم من النحاس والفولاذ المقاوم للصدأ

يجب أن يعتمد اختيار المواد على بيئة العمل وبيئة الخدمة بدلاً من حجم الصمام وحده. يُستخدم النحاس بشكل شائع في المياه العامة والهواء وغيرها من الخدمات غير المسببة للتآكل، في حين يمكن أخذ الفولاذ المقاوم للصدأ في الاعتبار عند الحاجة إلى مقاومة أكبر للتآكل أو ظروف مواد أنظف.

تعتبر مادة الختم مهمة أيضًا لأن درجة الحرارة والضغط والتوافق الكيميائي يمكن أن تؤثر على أداء الخدمة. عند طلب عرض أسعار، قم بتوفير وسط العمل وظروف التشغيل بحيث يمكن مراجعة تكوين الجسم والختم وفقًا لذلك.

تشغيل/إيقاف عزل التدفق للأنظمة ذات القطر الصغير

تم تصميم الصمامات الكروية الصغيرة بشكل أساسي للتحكم في التدفق المفتوح بالكامل أو المغلق بالكامل. يتيح تشغيلها ربع دورة للمشغل عزل الخط بسرعة أثناء تشغيل المعدات أو صيانتها أو استكشاف الأخطاء وإصلاحها.

وهي ليست مخصصة بشكل عام للاختناق المستمر الدقيق. عندما يكون هناك حاجة إلى تعديل دقيق للتدفق، قد يوفر صمام الإبرة أو صمام التحكم المخصص حلاً أكثر ملاءمة.

تطبيقات المنتج

أبعادها المدمجة وخيارات الاتصال المتعددة تجعل هذه الصمامات مناسبة لمجموعة من تطبيقات الأنابيب والمعدات ذات القطر الصغير، بما في ذلك:

• إمدادات المياه وخطوط المياه الصغيرة
• الهواء المضغوط والمعدات الهوائية
• وحدات التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة السوائل المدمجة
• معدات الري والزراعة
• أجهزة القياس وأنظمة التحكم الصغيرة
• تجميعات الآلات والمعدات الصغيرة
• معدات معالجة المياه
• تطبيقات النفط والغاز المتوافقة

بالنسبة للتطبيقات التي تشتمل على مواد كيميائية مسببة للتآكل، أو درجات حرارة عالية، أو ضغط مرتفع، أو غازات خاصة، يجب تأكيد تكوين الصمام وفقًا لظروف التشغيل الفعلية قبل الاختيار.

اعتبارات الضغط والتركيب

يعتمد تصنيف الضغط المطبق على حجم الصمام، ومواد الجسم، والبنية الداخلية، ومواد الختم، ونوع الاتصال. لا ينبغي اختيار الصمام المدمج بناءً على حجم الأنبوب الاسمي فقط. يجب فحص ضغط العمل ودرجة الحرارة وفقًا لتكوين الصمام المحدد.

يمكن لمعظم التصميمات ذات الاتجاهين التعامل مع التدفق في أي من الاتجاهين عندما يسمح البناء بالتشغيل ثنائي الاتجاه. إذا كان لنموذج معين اتجاه تدفق ملحوظ، فيجب تركيب الصمام وفقًا لتعليمات الشركة المصنعة وتصميم خط الأنابيب.

بالنسبة للتركيبات في مساحات المعدات المحصورة، تحقق من الأبعاد الإجمالية للصمام، وخلوص المقبض، واتجاه الخيط، والوصول إلى الأنابيب، ومساحة الصيانة قبل الانتهاء من التكوين.

التصنيع ومراقبة الجودة

تقوم Shangtai بتصنيع الصمامات وفقًا لمواصفات المنتج المحددة وتقوم بمراجعة المعلمات الرئيسية مثل مادة الجسم، وأبعاد التوصيل، وتكوين الختم، ومتطلبات الضغط، وطريقة التشغيل أثناء الإنتاج. يمكن ترتيب الفحص المطبق واختبار الضغط وفقًا لمواصفات المنتج ومتطلبات المشروع.

بالنسبة لطلبات تصنيع المعدات الأصلية أو طلبات المشروع، يمكن للعملاء تقديم الرسومات أو المواصفات الفنية أو معايير الاتصال أو معلومات التطبيق أو العينات لمراجعة التكوين. يكون هذا مفيدًا بشكل خاص عندما يجب أن يتطابق الصمام مع المعدات الموجودة أو نظام أنابيب محدد.

كيفية تحديد صمام الكرة الصغيرة الصحيح

قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية:

• حجم الصمام أو الأنبوب الاسمي
• مادة الجسم، مثل النحاس أو الفولاذ المقاوم للصدأ
• نوع الاتصال ومعيار الخيط
• وسط العمل
• ضغط العمل
• درجة حرارة التشغيل
• الكمية المطلوبة
• التعامل مع النوع أو متطلبات التكوين الأخرى
• متطلبات المعالجة السطحية، إن وجدت

إذا كان الصمام مخصصًا لآلة موجودة أو مجموعة أنابيب، فيمكن أن تساعد الرسومات أو الصور الفوتوغرافية أو أبعاد التوصيل أو أجزاء العينة أيضًا في تأكيد التوافق.

الأسئلة المتداولة

إرسال الاستفسارأواتصل بـ صمام شانغتايللحصول على المساعدة الفنية فيما يتعلق باختيار الصمامات والمواصفات ومتطلبات المشروع.
