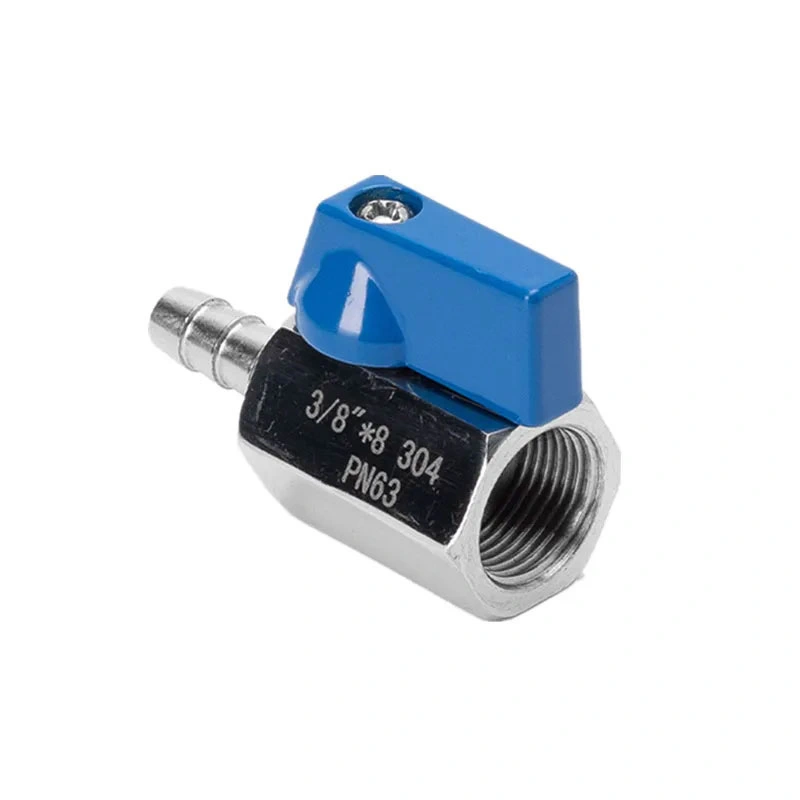

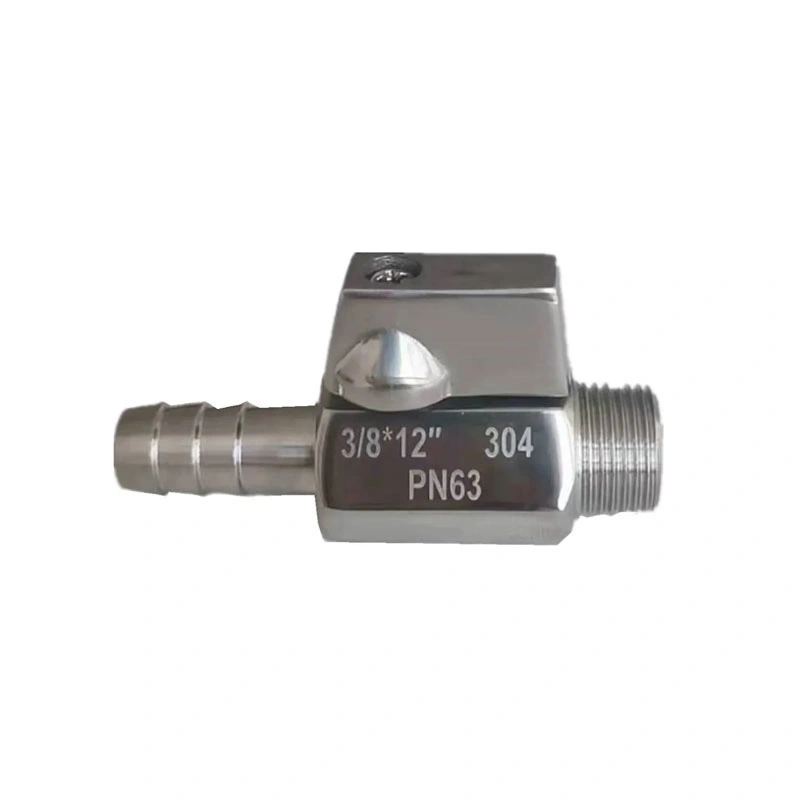

الفولاذ المقاوم للصدأ الخيوط الحلمة خرطوم الكرة الصغيرة صمام

غالبًا ما تتطلب خطوط السوائل المدمجة صمامًا يمكنه توصيل الأنابيب الملولبة والخراطيم المرنة ضمن مساحة تركيب محدودة. يجمع الصمام الكروي الصغير لخرطوم الحلمة الملولب المصنوع من الفولاذ المقاوم للصدأ بين الحلمة الملولبة ووصلة الخرطوم في مجموعة واحدة، مما يوفر تحكمًا مريحًا في التشغيل/الإيقاف من خلال آلية تشغيل ربع دورة. تكوينه المدمج مناسب للمعدات وتخطيطات الأنابيب حيث تكون المساحة محدودة.

الأبعاد الرئيسية

هيكل المنتج وميزاته

اتصال الخيوط والخرطوم

يجمع الصمام بين وصلة ملولبة وحلمة خرطوم في مجموعة واحدة مدمجة. يمكن توصيل الجانب الملولب بمكونات أنابيب NPT أو BSP المتوافقة، في حين أن جانب الحلمة مخصص لخرطوم مرن مناسب وترتيب مشبك. يجب التأكد من القطر الداخلي للخرطوم وأبعاد التوصيل قبل التثبيت.

316 هيكل من الفولاذ المقاوم للصدأ

تم تحديد جسم الصمام باسم ASTM A351 CF8M (316)، مع استخدام ASTM A182 F316 للكرة والساق. هذا البناء المصنوع من الفولاذ المقاوم للصدأ مناسب للتطبيقات التي تتطلب توافق المواد ومقاومة التآكل. تعتمد الملاءمة الفعلية على وسط العمل والتركيز ودرجة الحرارة وظروف الخدمة الأخرى.

إغلاق ربع دورة

توفر آلية الكرة عملية فتح وإغلاق ربع دورة. يشير موضع المقبض إلى حالة تشغيل الصمام، مما يسمح باستخدام الصمام لعزل التشغيل/الإيقاف المباشر في أنظمة السوائل المدمجة. تم تصميم هذا الصمام لخدمة الإغلاق بدلاً من تنظيم التدفق الدقيق.

مقعد RPTFE

المقعد القياسي هو RPTFE (PTFE+15%fv). يجب فحص مادة المقعد وفقًا لوسط العملية ودرجة حرارة التشغيل قبل الاختيار. يمكن النظر في تركيبات مواد مختلفة للتطبيقات التي تتطلب توافقًا محددًا للمواد الكيميائية أو درجة الحرارة.

اختيار اتصال الموضوع والخرطوم

إن NPT وBSP هما معياران ترابط مختلفان ولا يجب معاملتهما على أنهما قابلان للتبديل. يجب أن يتطابق خيط الصمام مع تركيب التزاوج أو اتصال خط الأنابيب. عند توصيل حلمة الخرطوم، اختر خرطومًا بقطر داخلي متوافق واستخدم مشبكًا أو طريقة توصيل مناسبة لظروف التشغيل.

بالنسبة للمعدات ذات المساحة المحدودة، تحقق من الأبعاد الإجمالية للصمام ومساحة المقبض قبل التثبيت. يجب أيضًا توجيه الخرطوم دون الانحناء المفرط أو الالتواء أو التحميل الخارجي على وصلة الصمام.

سيناريوهات التطبيق

يعتبر الصمام الكروي الصغير لخرطوم الحلمة الملولب المصنوع من الفولاذ المقاوم للصدأ مناسبًا لخطوط السوائل المدمجة حيث يلزم توصيل الخرطوم والإغلاق اليدوي. تشمل التطبيقات النموذجية ما يلي:

خرطوم إمدادات المياه وخطوط الصرف الصحي

الهواء المضغوط والمعدات الهوائية

معدات الترشيح والتبريد والتنظيف

توصيلات المضخة ومنافذ الصرف

معدات أخذ العينات والمختبرات

أنظمة الري والرش

معدات معالجة السوائل الصناعية الخفيفة

التركيب والصيانة

قبل التثبيت، تأكد من حجم الصمام ونوع الخيط NPT أو BSP وحجم توصيل الخرطوم وضغط العمل ودرجة الحرارة. قم بتنظيف وصلات التزاوج وتأكد من خلو أسطح الغلق من الأوساخ أو الجزيئات الغريبة. يجب تشديد الوصلات الملولبة باستخدام الطريقة المناسبة دون تطبيق قوة مفرطة على جسم الصمام.

بعد التثبيت، تحقق من توصيل الخرطوم والمفاصل الملولبة أثناء تشغيل النظام. قم بتشغيل المقبض من خلال نطاق ربع دورة كامل لتأكيد الحركة السلسة. قبل الصيانة، قم بعزل الصمام عن مصدر الضغط وحرر الضغط المتبقي من الخط المتصل.

اعتبارات الضغط ودرجة الحرارة

الحد الأقصى للضغط المدرج هو 285PSI ونطاق درجة الحرارة المحدد هو -25 درجة مئوية إلى 150 درجة مئوية. وينبغي أخذ هذه القيم في الاعتبار مع حجم الصمام ووسط العمل ومعدل درجة حرارة الضغط المطبق. يجب التأكد من ظروف التشغيل الفعلية قبل تركيب الصمام في النظام.

التوثيق الفني

يمكن توفير رسومات المنتج والمواصفات الفنية لتأكيد الأبعاد واختيار المشروع. يمكن أيضًا ترتيب معلومات المواد وسجلات الفحص ومستندات المنتج الأخرى المعمول بها وفقًا لتكوين الصمام ومتطلبات الطلب.

التعليمات

Q1: ما هو الصمام الكروي الصغير لخرطوم الحلمة الملولب المصنوع من الفولاذ المقاوم للصدأ المستخدم؟

A الفولاذ المقاوم للصدأ الخيوط الحلمة خرطوم الكرة الصغيرة صماميستخدم للتحكم اليدوي في التشغيل/الإيقاف في أنظمة السوائل المدمجة التي تجمع بين اتصال خط أنابيب ملولب واتصال خرطوم مرن. يمكن استخدامه مع الماء والهواء والزيت والوسائط الأخرى المتوافقة ضمن حدود التشغيل المحددة.

Q2: هل يمكن للصمام الاتصال مباشرة بخرطوم مرن؟

تم تصميم جانب الحلمة للتوصيل بخرطوم متوافق باستخدام وصلة خرطوم مناسبة وترتيب مشبك. يجب أن يتوافق حجم الخرطوم والقطر الداخلي وطريقة التوصيل مع أبعاد الصمام وظروف التشغيل.

س3: هل تتوفر إصدارات NPT وBSP؟

نعم. معايير الخيط المدرجة هي NPT وBSP. يجب تحديد نوع الخيط المطلوب عند الطلب بحيث يتطابق مع أنبوب التزاوج أو التركيب أو توصيل المعدات.

س 4: هل هذا الصمام مناسب لأنظمة الهواء المضغوط؟

نعم، يمكن اعتباره مناسبًا لتطبيقات الهواء المضغوط ضمن حدود الضغط ودرجة الحرارة المحددة. يجب فحص حجم الصمام وطريقة التوصيل ومواد الختم وفقًا لمتطلبات النظام الهوائي الفعلية.

س 5: ما هي المادة المستخدمة لجسم الصمام؟

مادة الجسم القياسية هي ASTM A351 CF8M (316). الكرة والساق هما ASTM A182 F316، بينما المقعد هو RPTFE (PTFE+15%fv). المواد الأخرى متاحة عند الطلب.

س 6: هل يمكنني طلب رسم قبل تقديم الطلب؟

نعم. يمكن توفير رسومات الأبعاد والمواصفات الفنية لتأكيد حجم الصمام ونوع الخيط ووصلة الخرطوم وأبعاد التثبيت قبل الإنتاج.

س7: ما هي المعلومات المطلوبة لاختيار الصمام؟

يرجى تقديم الحجم المطلوب ومعيار الخيط NPT أو BSP وحجم الخرطوم ووسط العمل والضغط ودرجة الحرارة ومتطلبات التثبيت. تساعد هذه المعلومات في تأكيد تكوين الصمام المناسب.
