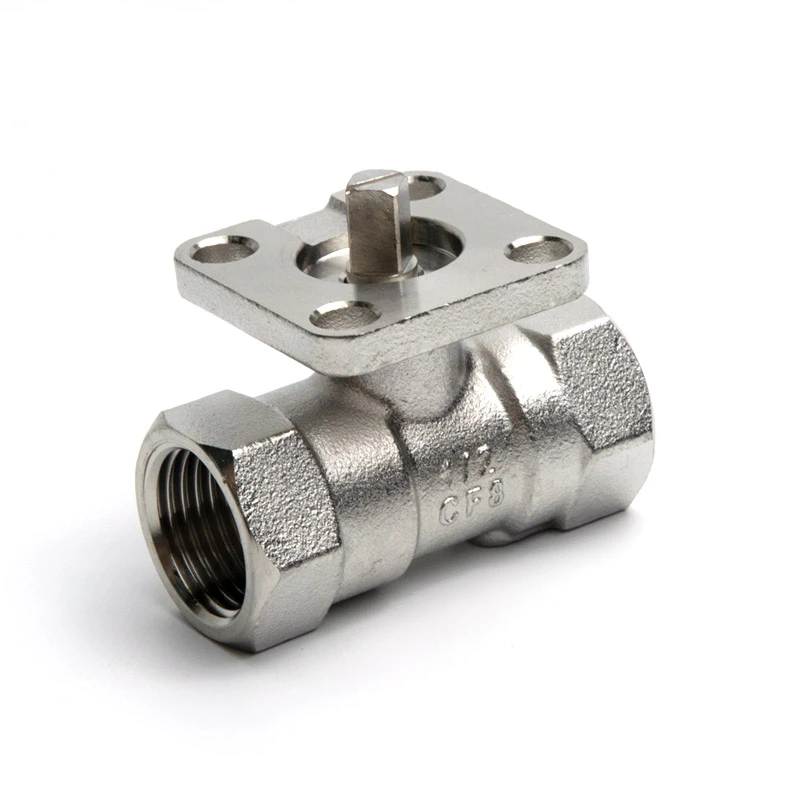

عندما تكون النظافة ومقاومة التآكل والأتمتة المدمجة والإغلاق الموثوق به أمرًا مهمًا،شانغتاييوفر1 قطعة صمام كروي مثبت مباشرة من الفولاذ المقاوم للصدأ مصقول بالكهرباءكحل عملي لأنظمة التحكم في السوائل المطلوبة. إن سطحه المصنوع من الفولاذ المقاوم للصدأ المصقول كهربائيًا، وهيكل تركيب المحرك المباشر، والمكونات المصنعة بدقة تجعله مناسبًا للتطبيقات الصيدلانية، ومعالجة الأغذية، ومعالجة المياه، والتطبيقات الصناعية الكيميائية والآلية.
يجمع الصمام الكروي المباشر المصنوع من الفولاذ المقاوم للصدأ والمصقول بالكهرباء قطعة واحدة بين هيكل من قطعة واحدة وسطح مصقول كهربائيًا ومنصة تثبيت مباشرة متكاملة. يخلق التلميع الكهربائي سطحًا أكثر سلاسة واتساقًا من الفولاذ المقاوم للصدأ، مما يساعد على تقليل تراكم البقايا وتبسيط عملية التنظيف. يسمح هيكل التركيب المباشر بتثبيت مشغلات هوائية أو كهربائية متوافقة دون استخدام أقواس تثبيت إضافية، مما يخلق حلاً آليًا أكثر إحكاما. مع خيارات الفولاذ المقاوم للصدأ 304 و316، والوصلات الملولبة NPT أو BSP، ونطاق حجم 1/4 بوصة - 2 بوصة، وقدرة ضغط تصل إلى 285 رطل لكل بوصة مربعة، يمكن لهذا النوع من الصمامات الكروية تلبية مجموعة واسعة من متطلبات التحكم في السوائل الصناعية.
جدول المحتويات
لماذا تختار الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ المصقول كهربائيًا؟
كيف يعمل تصميم التثبيت المباشر على تحسين الأتمتة؟
ما الذي يجعل البناء من قطعة واحدة عمليًا؟
أين يمكن استخدام هذا الصمام الكروي؟
كيف يجب على المشترين اختيار الصمام المناسب؟
المزايا الرئيسية للمشترين الصناعيين
لماذا تفكر في شركة Shangtai لمشروع الصمام الخاص بك؟
لماذا تختار الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ المصقول كهربائيًا؟
تعتبر حالة السطح أحد الاعتبارات المهمة عندما يعمل الصمام في الأنظمة التي تكون فيها النظافة ومقاومة التآكل وكفاءة الصيانة مهمة. يزيل التلميع الكهربائي المخالفات المجهرية من سطح الفولاذ المقاوم للصدأ وينتج لمسة نهائية أكثر سلاسة. يمكن أن يساعد ذلك في تقليل المناطق التي قد تتراكم فيها الملوثات أو مخلفات العمليات.
بالنسبة للتطبيقات التي تتطلب التنظيف المتكرر أو متطلبات النظافة الصعبة، يمكن لسطح الصمام الأملس أن يبسط عملية الصيانة. يوفر الفولاذ المقاوم للصدأ أيضًا مزيجًا قويًا من المتانة الميكانيكية ومقاومة التآكل، مما يجعله مناسبًا لمجموعة واسعة من البيئات الصناعية.
يتوفر صمام Shangtai مع الفولاذ المقاوم للصدأ 304 كخيار مادة قياسي، في حين يمكن اختيار تكوينات الفولاذ المقاوم للصدأ 316 عندما تتطلب ظروف المشروع مقاومة إضافية للتآكل. تحدد صفحة المنتج ASTM A351 CF8 (304) للجسم، مع استخدام الفولاذ المقاوم للصدأ للمكونات المبللة الرئيسية ومكونات الختم القائمة على PTFE.
- سطح من الفولاذ المقاوم للصدأ مصقول بالكهرباء أكثر سلاسة
- تحسين مقاومة التآكل وتلوث السطح
- سهولة التنظيف والصيانة
- مناسبة لأنظمة السوائل الحساسة للنظافة
- متوفر في تكوينات مختلفة من مواد الفولاذ المقاوم للصدأ
كيف يعمل تصميم التثبيت المباشر على تحسين الأتمتة؟
غالبًا ما تتطلب أتمتة الصمامات الصناعية اتصالاً موثوقًا بين الصمام والمشغل. قد تتطلب الترتيبات التقليدية أقواسًا منفصلة أو أجهزة تثبيت، مما يزيد من عدد المكونات ومساحة التثبيت الإجمالية.
يدمج الصمام الكروي المثبت مباشرة منصة تركيب المحرك في تصميم الصمام. وبالتالي، يمكن تركيب المحركات الهوائية أو الكهربائية المتوافقة مباشرة، مما يساعد على تبسيط الترتيب الميكانيكي. وهذا مفيد بشكل خاص لمصنعي المعدات وأخصائيي تكامل الأنظمة الذين يصممون مجموعات مدمجة للتحكم في السوائل.
يمكن أن يوفر هيكل التثبيت المباشر العديد من الفوائد العملية:
- التثبيت المضغوط:يلغي الحاجة إلى شريحة تثبيت منفصلة في التكوينات المتوافقة.
- مكونات أقل:يمكن أن يؤدي الاتصال الأبسط إلى تقليل الأجهزة الإضافية.
- جاهزية الأتمتة:يدعم التكامل مع التشغيل الهوائي أو الكهربائي.
- عملية مرنة:يمكن أيضًا اعتبار المقابض الممتدة للتطبيقات اليدوية المناسبة.
- تكامل النظام الأسهل:يُعد مفهوم التركيب الموحد مفيدًا لمعدات OEM وأنظمة المعالجة الآلية.
ما الذي يجعل البناء من قطعة واحدة عمليًا؟
يوفر جسم الصمام الكروي المكون من قطعة واحدة بناءًا مباشرًا للتطبيقات التي يفضل فيها ترتيب الصمام المدمج والقوي. يستخدم الصمام آلية تشغيل الكرة والساق للتحكم في تدفق السوائل، بينما يوفر المقعد ومكونات الختم وظيفة الإغلاق الضرورية.
المعالجة الدقيقة مهمة أيضًا. تساعد الأبعاد الدقيقة بين مكونات الجسم والكرة والساق والختم على دعم التشغيل السلس والختم الذي يمكن الاعتماد عليه. تحدد Shangtai المكونات المصنعة بدقة وفحص المواد كجزء من نهج التصنيع الخاص بها.
يشتمل الصمام أيضًا على ساق مضاد للانفجار وخيار جهاز القفل. يمكن أن تكون هذه الميزات ذات قيمة في المنشآت الصناعية حيث يعتبر التشغيل المتحكم فيه والأمن الميكانيكي من الاعتبارات المهمة.
أين يمكن استخدام هذا الصمام الكروي؟
إن الجمع بين الفولاذ المقاوم للصدأ المصقول كهربائيًا والبنية المدمجة وتركيب المشغل المباشر يجعل هذا الصمام مناسبًا للتطبيقات التي تتطلب عزل السوائل والأتمتة.
تشمل مجالات التطبيق النموذجية ما يلي:
- المعدات الصيدلانية:مفيد عندما تكون الأسطح الملساء ومكونات التحكم في التدفق القابلة للتنظيف مهمة.
- تجهيز الأغذية:مناسب لأنظمة السوائل التي تتطلب مكونات من الفولاذ المقاوم للصدأ مقاومة للتآكل.
- معالجة المياه:مناسب للعزل الآلي ونقاط التحكم في التدفق.
- المعالجة الكيميائية:يمكن أن يوفر البناء المصنوع من الفولاذ المقاوم للصدأ المتانة في بيئات العمليات المحددة.
- الأتمتة الصناعية:يدعم تركيب المحرك المباشر الفتح والإغلاق الآلي.
- معدات تصنيع المعدات الأصلية:يمكن لتكوين الصمام المدمج أن يبسط التكامل في الآلات المعبأة.
يجب دائمًا تقييم مدى ملاءمة التطبيق مقابل السوائل الفعلية والضغط ودرجة الحرارة والتوافق الكيميائي ومعيار الاتصال ومتطلبات المشغل.
المواصفات الرئيسية في لمحة
توفر المواصفات التالية مرجعًا عمليًا للمهندسين والموزعين ومشتري OEM ومتكاملي الأنظمة الذين يقومون بتقييم هذا الصمام.
| المعلمة | مواصفة |
|---|---|
| نوع الصمام | 1 قطعة صمام كروي مثبت مباشرة من الفولاذ المقاوم للصدأ مصقول بالكهرباء |
| الحجم الاسمي | 1/4 "إلى 2" |
| فئة الضغط | CL150 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير الموضوع | معاهدة عدم انتشار الأسلحة النووية/BSP |
| معيار التصميم والتصنيع | أسم B16.34 |
| معيار الاختبار | أبي 598 |
| مادة الجسم | أستم A351 CF8 (304) |
| مادة الكرة والجذع | أستم A182 F304 |
| مادة المقعد | RPTFE (PTFE + 15% حشو) |
| نطاق درجة الحرارة | -25 درجة مئوية إلى 150 درجة مئوية |
| نوع المنفذ | ميناء مخفض |
بالنسبة للاختيار الفني، يجب على المشترين التحقق من أحدث رسومات الأبعاد وتقييمات درجة حرارة الضغط وتكوين المواد ومتطلبات الاتصال قبل تقديم الطلب.
كيف يجب على المشترين اختيار الصمام المناسب؟
يجب أن يتضمن اختيار الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ أكثر من مجرد مطابقة الحجم الاسمي للأنبوب. يجب على المهندسين مراعاة بيئة التشغيل الكاملة لتجنب مشكلات التوافق أو الأداء.
1. قم بتأكيد معيار الاتصال
يدعم الصمام التكوينات الملولبة NPT وBSP. يجب أن يتطابق معيار الخيط المحدد مع نظام الأنابيب أو التركيب المتصل لتجنب مشاكل التثبيت.
2. تحقق من الضغط ودرجة الحرارة
الحد الأقصى للضغط المحدد هو 285 رطل لكل بوصة مربعة، في حين أن نطاق درجة الحرارة المذكور هو -25 درجة مئوية إلى 150 درجة مئوية. يجب أن تظل شروط التطبيق الفعلية ضمن معدل الضغط ودرجة الحرارة المطبق.
3. تقييم توافق المواد
يوفر الفولاذ المقاوم للصدأ 304 و316 مستويات مختلفة من مقاومة التآكل. يجب أخذ سائل العملية والتركيز ودرجة الحرارة ومواد التنظيف الكيميائية في الاعتبار عند اختيار المادة.
4. تحديد طريقة التشغيل
بالنسبة للمعدات الآلية، تأكد ما إذا كان المحرك الكهربائي أو الهوائي هو المفضل. يمكن أن يساعد هيكل التثبيت المباشر في تقليل تعقيد التثبيت عندما يكون المشغل متوافقًا مع ترتيب تركيب الصمام.
5. النظر في متطلبات التدفق
يستخدم هذا النموذج تكوين منفذ منخفض. يجب على المشترين أن يأخذوا بعين الاعتبار معدل التدفق المطلوب وانخفاض الضغط بدلاً من اختيار صمام يعتمد فقط على حجم الأنبوب. يمكن أن توفر قيم Kv المدرجة نقطة بداية مفيدة لتقييم التدفق.
المزايا الرئيسية للمشترين الصناعيين
بالنسبة للمشترين الذين يقومون بمقارنة الصمامات الكروية المصنوعة من الفولاذ المقاوم للصدأ، فإن قيمة هذا التكوين تأتي من الجمع بين المعالجة السطحية والبناء والتوافق مع التشغيل الآلي ومرونة التصنيع.
| ميزة | فائدة عملية |
|---|---|
| لمسة نهائية مصقولة بالكهرباء | سطح أكثر سلاسة وتنظيف أسهل |
| هيكل من الفولاذ المقاوم للصدأ | مقاومة التآكل والمتانة الميكانيكية |
| منصة التثبيت المباشر | يبسط التكامل المحرك |
| جسم من قطعة واحدة | بناء صمام مدمج ومباشر |
| 304 / 316 خيارات | يسمح باختيار المواد لبيئات مختلفة |
| المواضيع NPT / BSP | يدعم متطلبات اتصال الأنابيب المختلفة |
| تخصيص صانعي القطع الأصلية | يدعم المواصفات المخصصة والمتطلبات المجمعة |
اعتبارات التثبيت والصيانة
حتى الصمام عالي الجودة يتطلب ممارسات التركيب والتشغيل المناسبة. قبل التثبيت، افحص الخيوط وأسطح الختم وجسم الصمام وخطوط الأنابيب بحثًا عن التلوث أو التلف. يجب محاذاة خط الأنابيب بشكل صحيح لمنع الضغط الميكانيكي غير الضروري على الصمام.
أثناء التشغيل، تأكد من أن الصمام يفتح ويغلق بسلاسة وأن المشغل، في حالة تركيبه، يعمل ضمن نطاق عزم الدوران المطلوب. يجب أن يتبع اختبار الضغط إجراءات المشروع المعمول بها ومتطلبات السلامة.
بالنسبة للخدمة طويلة الأمد، يجب على فرق الصيانة التحقق بشكل دوري مما يلي:
- تسرب خارجي حول الوصلات الملولبة والأختام
- عزم دوران الصمام وحركته
- تركيب المحرك والمحاذاة
- علامات التآكل أو تلف السطح
- أداء المقعد والختم
- ضغط التشغيل وظروف درجة الحرارة
يوصى باتباع الوثائق الفنية للشركة المصنعة ومعايير الصناعة المعمول بها عند تركيب الصمام أو اختباره أو صيانته.
الأسئلة المتداولة
ما هي الفائدة الرئيسية للصمام الكروي المصنوع من الفولاذ المقاوم للصدأ المصقول كهربائيًا؟
ينتج عن التلميع الكهربائي سطحًا أكثر سلاسة من الفولاذ المقاوم للصدأ يمكنه تحسين قابلية التنظيف وتقليل تراكم بقايا السطح ودعم مقاومة التآكل. وهذا يجعل الصمام جذابًا بشكل خاص للتطبيقات الصناعية الحساسة للنظافة.
هل يمكن توصيل الصمام بمحرك هوائي؟
نعم. تم تصميم منصة التثبيت المباشر لدعم مشغلات الهواء المتوافقة. يمكن أيضًا اعتبار المحركات الكهربائية والمقابض الممتدة المناسبة وفقًا لمتطلبات التشغيل.
ما هي الأحجام المتوفرة؟
نطاق الحجم القياسي هو 1/4 "إلى 2". يمكن للمشترين الذين يحتاجون إلى أحجام أخرى أو مواصفات مخصصة مناقشة متطلباتهم مع الشركة المصنعة.
هل يدعم الصمام كلا من خيوط NPT وBSP؟
نعم. تتوفر خيارات التوصيل الملولبة NPT وBSP، مما يسمح بمطابقة الصمام مع أنظمة الأنابيب المختلفة.
ما هي المعايير المرتبطة بهذا الصمام؟
تحدد معلومات المنتج ASME B16.34 للتصميم والتصنيع وAPI 598 للاختبار والفحص. وينبغي تأكيد المتطلبات الخاصة بالمشروع قبل الشراء.
هل يمكن لشركة Shangtai توفير تخصيص OEM؟
نعم. تدعم Shangtai متطلبات تصنيع المعدات الأصلية والصمامات المخصصة، بما في ذلك اختيار المواد والمواصفات ومعالجة السطح ومعايير الاتصال ومتطلبات الإنتاج بالجملة.
لماذا تفكر في شركة Shangtai لمشروع الصمام الخاص بك؟
ال1 قطعة صمام كروي مثبت مباشرة من الفولاذ المقاوم للصدأ مصقول بالكهرباءتم تصميمه للمشترين الذين يحتاجون إلى مزيج من جودة سطح الفولاذ المقاوم للصدأ الناعم، وبناء الصمام المدمج، والتكامل الآلي المريح. إن خيارات الفولاذ المقاوم للصدأ 304/316، ووصلات NPT أو BSP، وهيكل تركيب المحرك المباشر، والتصميم الصناعي تجعله خيارًا متعدد الاستخدامات لأنظمة التحكم في السوائل عبر العديد من الصناعات.
تدعم Shangtai الموزعين ومصنعي معدات OEM ومتكاملي الأنظمة والمشاريع الصناعية من خلال حلول الصمامات المخصصة وإمكانيات التوريد بالجملة. إذا كنت تقوم بتقييم حجم الصمام، أو المادة، أو تصنيف الضغط، أو نوع الاتصال، أو المعالجة السطحية، أو توافق المشغل، فاطلع على الصمام الكروي المباشر المصنوع من الفولاذ المقاوم للصدأ والمصقول بالكهرباء قطعة واحدة للحصول على تفاصيل المنتج ومعلومات الاختيار.
هل تبحث عن حل موثوق لصمامات الفولاذ المقاوم للصدأ لمشروعك القادم؟قم بمشاركة الحجم المطلوب ووسط العمل والضغط ودرجة الحرارة ومعيار الاتصال ومتطلبات التشغيل الآلي مع Shangtai للحصول على التكوين المناسب والدعم الفني.اتصل بنااليوم لمناقشة متطلبات الصمامات OEM أو المخصصة أو المجمعة الخاصة بك وإيجاد حل عملي لنظام التحكم في السوائل لديك.
