الصمامات الكروية ثلاثية الاتجاه

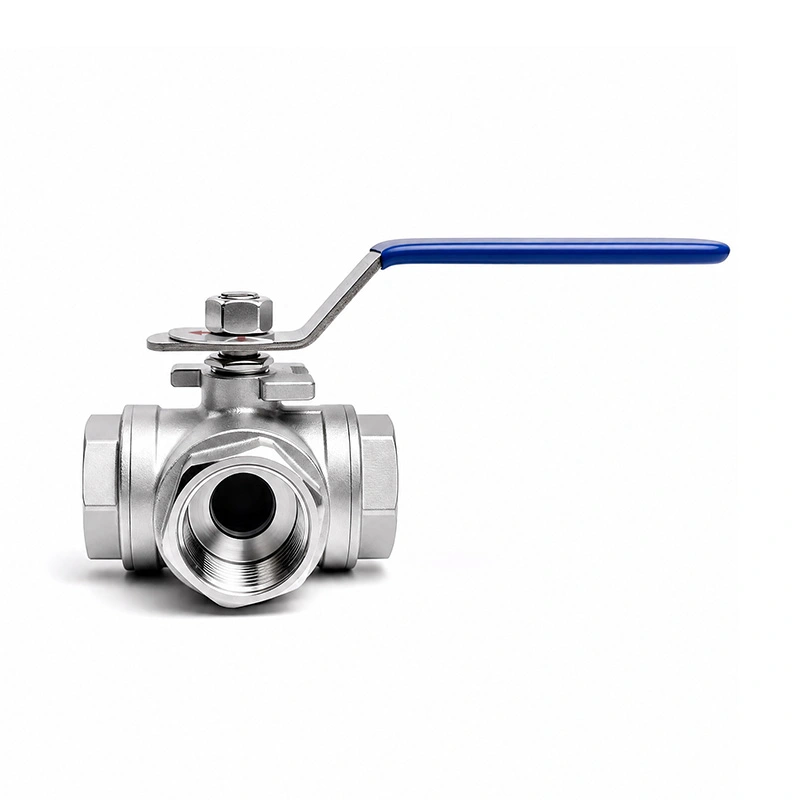

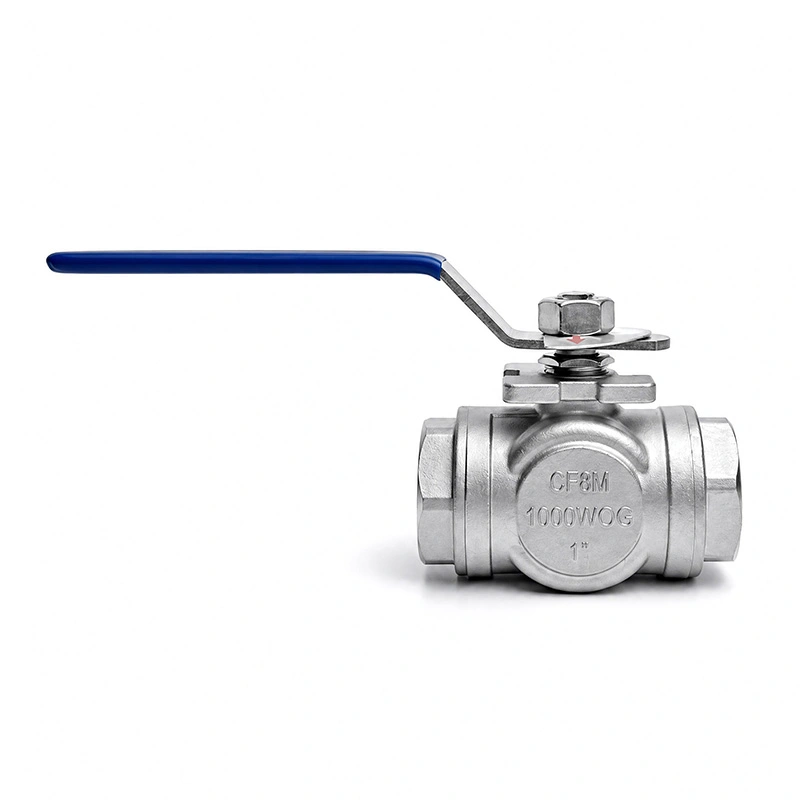

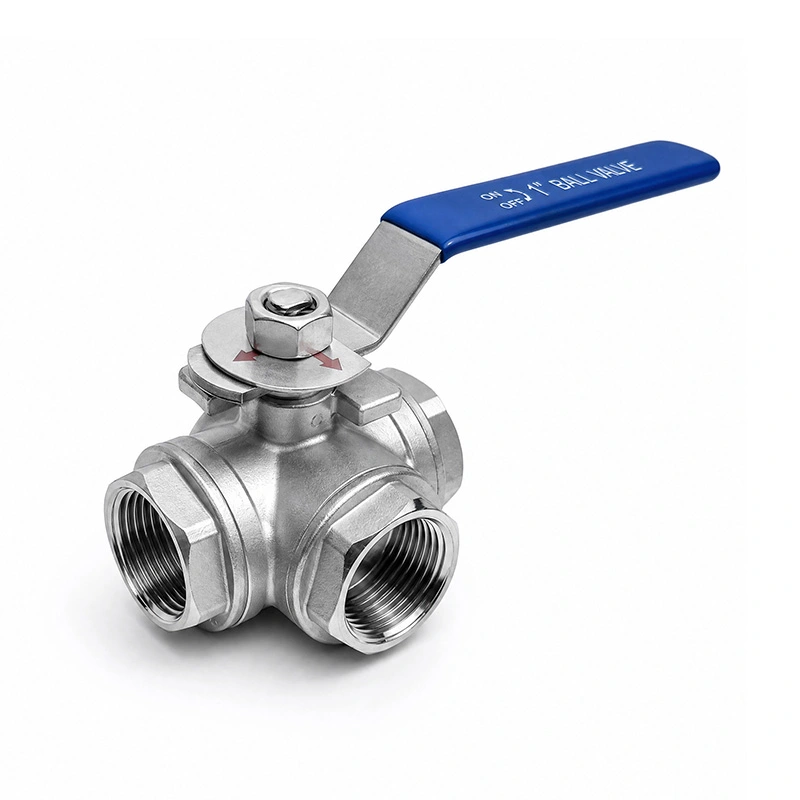

منفذ T لصمام كروي ثلاثي الاتجاه
يتيح منفذ Shangtai Three Way Ball Valve T إمكانية خلط التدفق والتحويل والتوزيع متعدد الاتجاهات. خيوط دقيقة، مراقبة الجودة الصارمة، التحقق من المواد في الموقع، القدرة على تطوير القالب والدعم السريع من مصنعنا في ونتشو.
تم تصميم Three Way Ball Valve T Port لأنظمة الأنابيب التي تتطلب تحكمًا مرنًا في التدفق من خلال جهاز مدمج واحد صمام. يمكن لممر التدفق على شكل حرف T توصيل اتجاهات خطوط الأنابيب المتعددة، مما يجعله مناسبًا للخلط والتحويل، تجاوز أو توزيع الوسائط.
بالمقارنة مع استخدام العديد من الصمامات ثنائية الاتجاه، فإن الصمام الكروي ثلاثي الاتجاه بمنفذ T يساعد على تبسيط تخطيط خط الأنابيب وتقليل نقاط الاتصال، وتحسين كفاءة التشغيل في أنظمة التحكم في السوائل.
الأبعاد الرئيسية
| مقاس | 1/2"- 4" |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

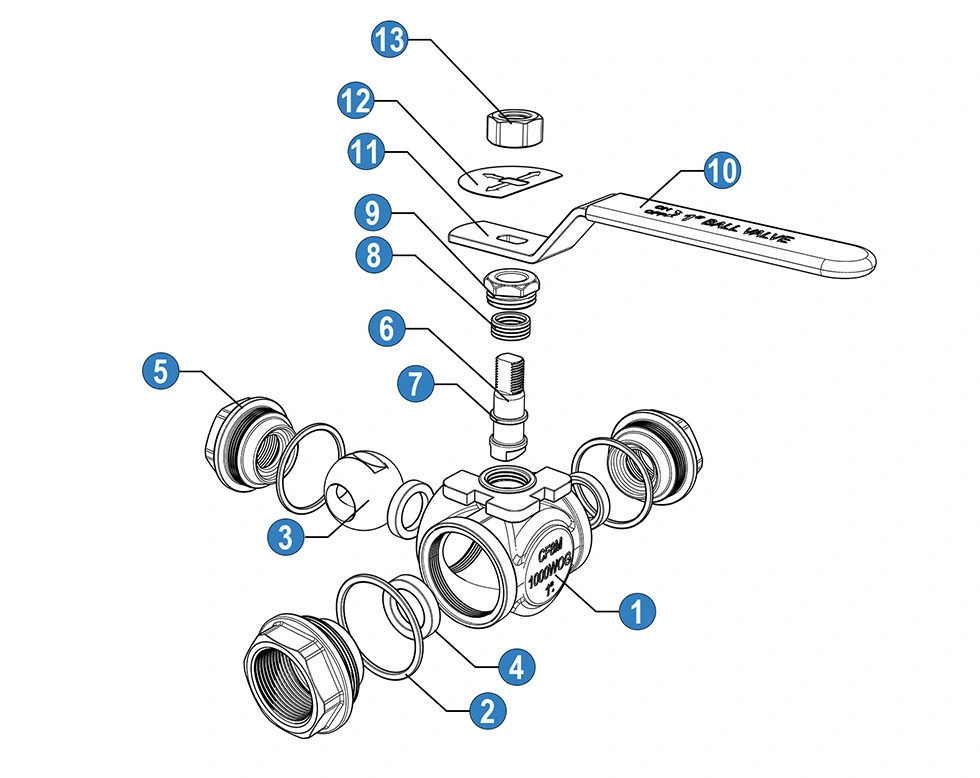

| لا | اسم | المادة (*ن/ب) | ||
| 1 | جسم | WCB | CF8 | CF8M |
| 2 | طوقا | بتف | ||
| 3 | كرة | 304 | 304 | 304 |
| 4 | مقعد | بتف/ربتف/بل | ||
| 5 | غطاء محرك السيارة | WCB | CF8 | CF8M |
| 6 | ينبع | 304 | 304 | 304 |
| 7 | غسالة الجذعية | PTFE/PTFE.25% ألياف زجاجية | ||
| 8 | التعبئة | بتف | ||
| 9 | غدة | 304 | ||
| 10 | التعامل مع الأكمام | بولي كلوريد الفينيل | ||
| 11 | مقبض | سس | ||
| 12 | غسالة التاج | 304 | ||
| 13 | بندق | 304 | ||
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

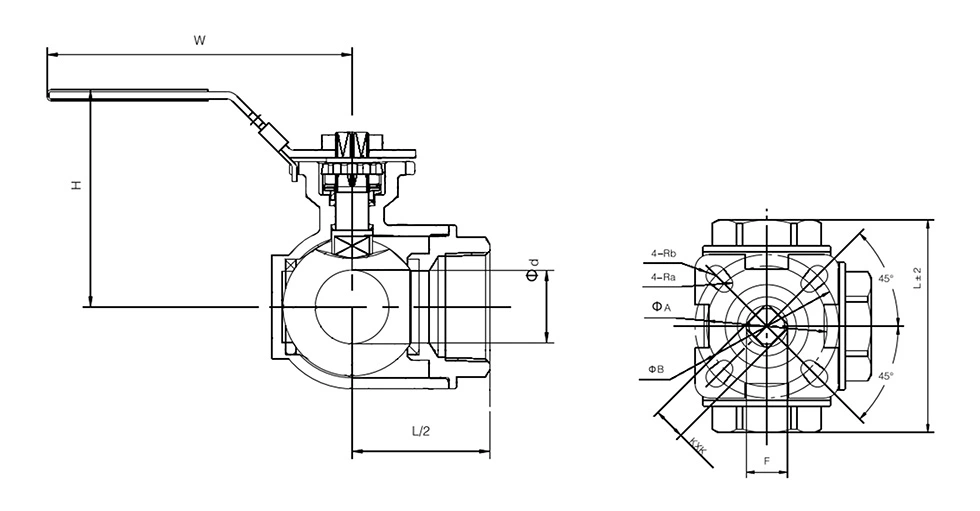

| مقاس | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| رع | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| روبية | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| KXK | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
لماذا تختارنا؟
الشركة المصنعة لصمام المصدر
Shangtai هو مصنع صمامات محترف يقع في Wenzhou، Zhejiang، الصين، على بعد 10 دقائق فقط من المطار.
نظام الإنتاج المعتمد
التصنيع لدينا يتبع معايير إدارة الجودة ISO 9001 ومتطلبات شهادة CE.
معالجة الخيوط الدقيقة
تضمن الخيوط المصنعة بدقة التركيب السلس والاتصال المستقر وأداء الختم الموثوق.
مراقبة الجودة الكاملة
يتم تطبيق الفحص الموحد خلال فحص المواد، والتصنيع، والتجميع، واختبار الضغط، والتعبئة.
التحقق من المواد في الموقع
نحن مجهزون بأجهزة اختبار المواد، ونحن ندعم فحص المواد في الموقع لمزيد من الثقة في الشراء.
القدرة على تطوير العفن
يمكننا دعم تطوير القالب والإنتاج المخصص وفقًا للرسومات أو العينات أو متطلبات OEM.
استجابة سريعة لما بعد البيع
يقدم فريق الخدمة لدينا الدعم في الوقت المناسب لاختيار المنتج ومتابعة الطلب ومشكلات ما بعد البيع.
الصناعات المعمول بها
معالجة المياه:يستخدم في توزيع المياه وترشيحها وأنابيب المعالجة حيث يجب تحويل التدفق بين الخطوط المتصلة.
المعالجة الكيميائية:مناسب لنقل المواد الكيميائية والجرعات وخطوط الأنابيب عندما تكون مواد الصمامات والأختام متوافقة مع وسط العمل.
أنظمة التدفئة والتهوية وتكييف الهواء:يتم تطبيقه في أنظمة تداول التدفئة والتبريد لتبديل أو تحويل التدفق بين الفروع المختلفة.
المعالجة الصيدلانية:مناسب لمعدات المعالجة وأنظمة المرافق النظيفة حيث يفي نوع الاتصال ومواد الصمام والتكوين الداخلي بالمتطلبات الصحية المعمول بها.
الأتمتة الصناعية:يُستخدم في المزالج الآلية والمشعبات ومعدات المعالجة حيث يلزم التحكم في عدة اتجاهات لخطوط الأنابيب من صمام واحد ثلاثي الاتجاهات.
توزيع السوائل العام:ينطبق على ترتيبات خلط السوائل وتحويلها وتجاوزها، مع مراعاة ضغط الصمام ودرجة حرارته ومواصفات المادة.
التعليمات
Q1: ما هي الوظيفة الرئيسية للصمام الكروي ثلاثي المنفذ T؟
يمكن لتكوين منفذ T توصيل مجموعات مختلفة من منافذ الصمامات الثلاثة أثناء تدوير الكرة. ويمكن استخدامه لتحويل التدفق، أو خلط التدفق، أو ترتيبات الالتفافية، أو التبديل بين فروع خطوط الأنابيب، اعتمادًا على اتجاه المنفذ وموقع التشغيل المطلوب.
س2: ما الفرق بين منفذ T ومنفذ L؟
توفر تكوينات T-port وL-port مسارات تدفق مختلفة. يمكن لمنفذ T توصيل ثلاثة منافذ في مواضع كروية معينة، مما يجعله مناسبًا للتطبيقات التي تتطلب أكثر من ترتيب تدفق واحد. يقوم منفذ L بشكل عام بتوصيل منفذين في وقت واحد ويستخدم بشكل شائع لتحويل التدفق بين اتجاهين.
س 3: هل يمكن لصمام T-port توزيع التدفق على منفذين؟
نعم، يمكن أن يسمح صمام T-port بالتدفق من مدخل واحد إلى مخرجين في التكوينات المناسبة. ومع ذلك، فإن توزيع التدفق الفعلي يتأثر باختلاف الضغط، والمقاومة النهائية، وحجم الأنبوب وتخطيط النظام. لا ينبغي الافتراض أن المنفذين سيحصلان على تدفق متساوٍ.
س 4: ما هي المعلومات المطلوبة عند اختيار صمام كروي ثلاثي الاتجاهات؟
توفير حجم الصمام، ووسط العمل، والضغط، ودرجة الحرارة، ومعيار الاتصال، ومواد الجسم والختم، ونمط التدفق المطلوب وطريقة التشغيل. بالنسبة للأنظمة الآلية، يجب أيضًا تأكيد نوع المحرك وعزم دوران التشغيل المطلوب.
س 5: ما هو استخدام منفذ T لصمام كروي ثلاثي الاتجاه؟
A منفذ T لصمام كروي ثلاثي الاتجاهيتم استخدامه عندما يتطلب نظام الأنابيب مسارات تدفق متعددة عبر ثلاثة منافذ متصلة. تعتمد وظيفة التدفق الفعلية على هندسة المنفذ الداخلي، وموضع الكرة وترتيب خطوط الأنابيب، لذلك يجب تأكيد نمط التدفق المطلوب قبل الطلب.
س 6: هل يمكن التحقق من مواد الصمام قبل الشحن؟
نعم. يمكن ترتيب التحقق من المواد وفحصها وفقًا لتكوين المنتج ومتطلبات الطلب. ويمكن أيضًا توفير وثائق المواد أو سجلات التفتيش عند تحديد ذلك.
