الصمامات الكروية ثلاثية الاتجاه

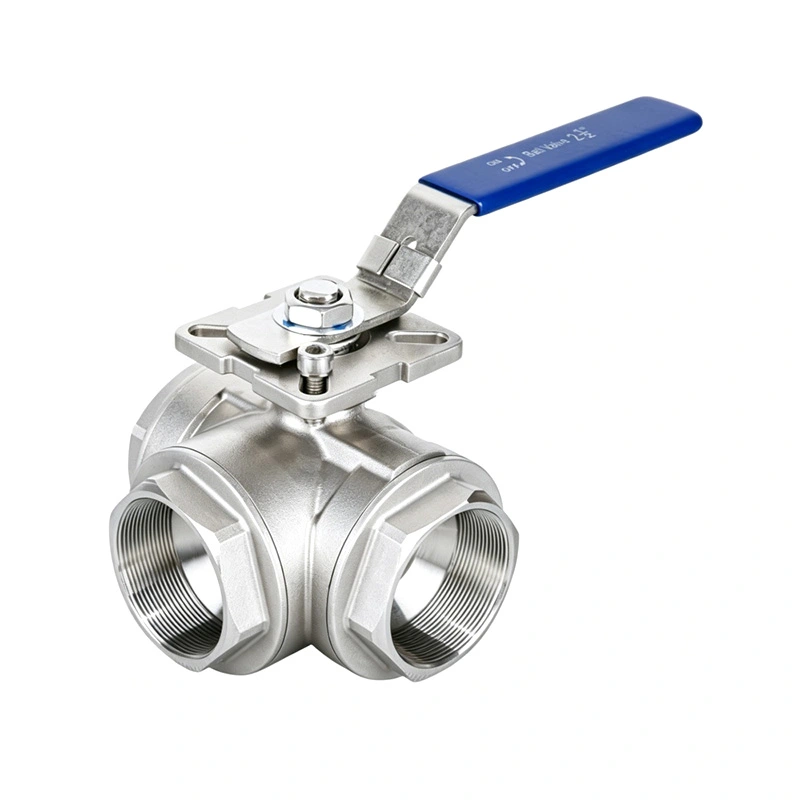

منفذ L لصمام كروي ثلاثي الاتجاه
Shangtai Three Way Ball Valve L Port مصنوع من الفولاذ المقاوم للصدأ 304/316 للتحكم في التدفق الاتجاهي بشكل موثوق. خيوط دقيقة ومراقبة الجودة الصارمة والإنتاج المعتمد من ISO9001 و CE والدعم السريع من مصنع Wenzhou الخاص بنا.
يتميز منفذ L ذو الصمام الكروي ثلاثي الاتجاه بنهايات ملحومة ممتدة لخطوط الأنابيب المعزولة والمنشآت المدفونة و تخطيطات الأنابيب التي تتطلب مسافة لحام إضافية. توفر الأطراف الممتدة مساحة عمل أكبر أثناء الاستخدام لحام خطوط الأنابيب ويساعد على إبقاء حرارة اللحام بعيدًا عن المكونات الداخلية للصمام عند التثبيت الصحيح يتم اتباع الإجراءات.
يوفر الجسم المكون من 3 قطع إمكانية الوصول إلى المكونات الداخلية للفحص واستبدال الختم والصيانة بعد انتهاء الصلاحية تم عزل خط الأنابيب وخفض الضغط. يعد مسار تدفق المنفذ L مناسبًا للتحويل أو التبديل المتوافق الوسائط بين فروع خطوط الأنابيب المختلفة. يمكن استخدام الصمام في البتروكيماويات والنفط والغاز والطاقة الحرارية و أنظمة معالجة المياه، مع تكوينات مانعة للتسرب مختارة وفقًا لوسط التشغيل والضغط و درجة الحرارة.
الأبعاد الرئيسية
| مقاس | 1/4"-6" |
| فئة الضغط | CL150 |
| ينتهي اللحام بعقب | أسم B16.25 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

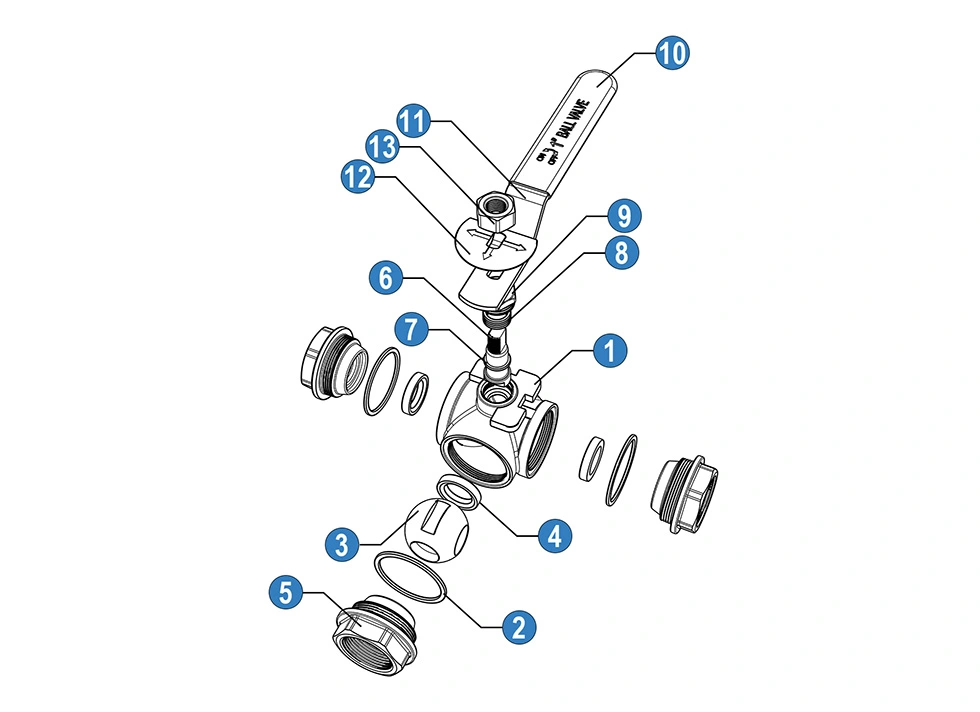

| لا | اسم | المادة (*ن/ب) | ||
| 1 | جسم | WCB | CF8 | CF8M |
| 2 | طوقا | بتف | ||
| 3 | كرة | 304 | 304 | 304 |
| 4 | مقعد | بتف/ربتف/بل | ||
| 5 | غطاء محرك السيارة | WCB | CF8 | CF8M |
| 6 | ينبع | 304 | 304 | 304 |
| 7 | غسالة الجذعية | PTFE/PTFE.25% ألياف زجاجية | ||
| 8 | التعبئة | بتف | ||
| 9 | غدة | 304 | ||
| 10 | التعامل مع الأكمام | بولي كلوريد الفينيل | ||
| 11 | مقبض | 201 | ||
| 12 | غسالة التاج | 304 | ||
| 13 | بندق | 304 | ||
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

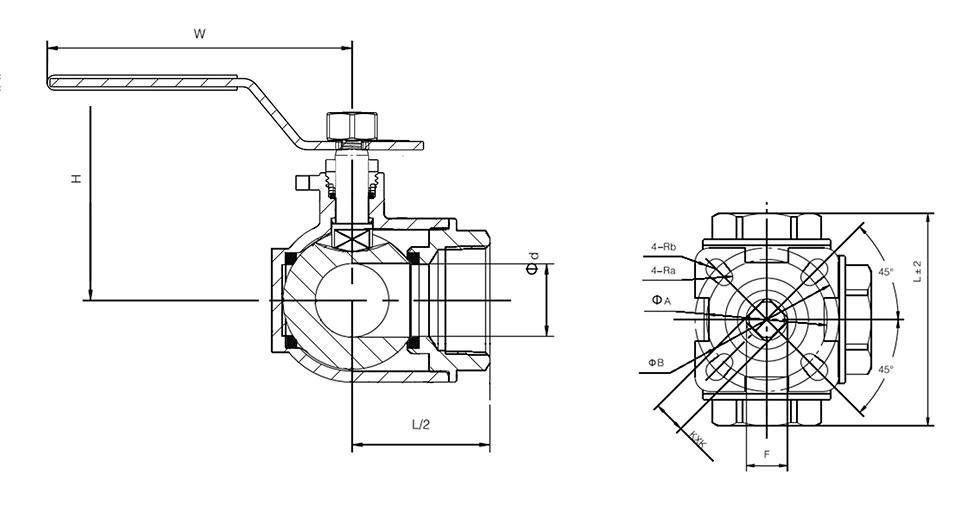

| مقاس | 1/4 " | 3/8 " | 1/2 " | 3/4 " | 1 " | 1-1/4" | 1-1/2" | 2 " |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| رع | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| روبية | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| KXK | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
مزايا المنتج
مسار تدفق L-Port للتحكم في التدفق ثلاثي الاتجاهات
المنفذ L لصمام كروي ثلاثي الاتجاهيستخدم تكوين تدفق L-port للتبديل أو التحويل الوسائط المتوافقة بين فروع خطوط الأنابيب المتصلة. يجب اختيار مسار التدفق حسب المطلوب ترتيب الأنابيب ووظيفة التشغيل، مما يجعل هذا التكوين مناسبًا للتطبيقات ذات الاتجاه مطلوب التحكم في التدفق.
تصميم نهاية ملحوم بعقب ممتد
توفر نهايات اللحام التناكبي الممتدة مسافة لحام إضافية بين جسم الصمام وخط الأنابيب. هذا يعد التكوين مفيدًا لخطوط الأنابيب المعزولة والمنشآت المدفونة وتخطيطات الأنابيب حيث توجد مساحة إضافية مطلوب حول الصمام. ينبغي اتباع إجراءات اللحام المناسبة للتحكم في مدخلات الحرارة وحماية المكونات الداخلية للصمام.
بناء ثلاث قطع للصيانة
يسمح الجسم المكون من ثلاث قطع بفتح الصمام لفحص واستبدال المكونات الداخلية الصالحة للخدمة بعد أن تم عزل خط الأنابيب وخفض الضغط. هذا البناء يمكن أن يبسط الصيانة عندما تكون دورية مطلوب فحص الكرة أو المقاعد أو الأختام.
فحص الجودة
1. التحقق من المواد الخام
يمكن فحص مواد الفولاذ المقاوم للصدأ بواسطة PMI وإجراءات التحقق من المواد ذات الصلة وفقًا لـ متطلبات النظام المعمول بها. يمكن أيضًا الحفاظ على تعريف المواد وتوثيقها للتكوينات تتطلب إمكانية التتبع.
2. فحص أبعاد نهاية اللحام
يتم فحص نهايات اللحام الممتدة للتأكد من الأبعاد الرئيسية مثل طول النهاية، والهندسة المائلة، وسمك الجدار و محاذاة. تساعد هذه الفحوصات على التأكد من توافق أبعاد الصمام مع اتصال خط الأنابيب المحدد.
3. الاختبارات الهيدروستاتيكية والختمية
يتضمن اختبار الصمامات اختبار الغلاف الهيدروستاتيكي واختبار أداء الختم وفقًا لما هو مطبق متطلبات التفتيش. يجب تأكيد شروط الاختبار ومعايير القبول وفقًا للصمام المواصفات والمعايير المعمول بها.
4. التفتيش النهائي
قبل التعبئة، يتم فحص الصمام النهائي للتأكد من المظهر، تجميع الجسم، حالة نهاية اللحام والتشغيل وظيفة. يمكن أيضًا التحقق من تعريف المنتج والوثائق المطلوبة مقابل مواصفات الطلب.
التعبئة والتغليف
يتم إعداد الصمامات لنقل التصدير مع عبوات واقية مناسبة لحجم الصمام و طريقة الشحن. يمكن استخدام الصناديق الكرتونية المموجة والخشب الرقائقي لحماية جسم الصمام وأطراف اللحام الممتدة من التأثير والضغط والتعامل مع الضرر. نهايات اللحام محمية بشكل منفصل للمساعدة في منع تلف اللحام سطح مائل أثناء النقل.
التعليمات
1. ما هي وظيفة تكوين تدفق المنفذ L؟
يتم استخدام تكوين L-port لتبديل أو تحويل التدفق بين فروع خطوط الأنابيب المتصلة. التدفق الفعلي يعتمد الترتيب على تكوين المنفذ وتخطيط الأنابيب المطلوب، وبالتالي يجب أن يكون اتجاه التدفق تأكيد قبل الطلب.
2. هل يمكنك تقديم معلمات مفصلة للمنتج؟
نعم. يمكن توفير رسومات المنتج ومعلومات الأبعاد والمواصفات الفنية وفقًا للصمام متطلبات التكوين والمشروع. أبعاد التوصيل ومعدل الضغط ونطاق درجة الحرارة والمواد يجب تأكيد المواصفات قبل الإنتاج.
3. هل يمكن تخصيص الصمام لظروف الخدمة المختلفة؟
نعم. يمكن أن تكون مجموعات المواد ومكونات الختم والأبعاد الموسعة وتفاصيل التكوين الأخرى يتم أخذها في الاعتبار وفقًا لظروف التشغيل والضغط ودرجة الحرارة ومتطلبات التثبيت. مواد أخرى متاحة عند الطلب حيثما ينطبق ذلك.
4. ما هي المعلومات التي ينبغي تقديمها عند طلب عرض الأسعار؟
يرجى تقديم حجم الصمام المطلوب ومعدل الضغط ومعيار الاتصال ودرجة حرارة التشغيل والمتوسط والتدفق متطلبات الترتيب والمحرك إذا كانت هناك حاجة إلى الأتمتة. يمكن أيضًا استخدام رسومات خطوط الأنابيب أو معلومات التطبيق مساعدة في تأكيد التكوين المناسب.
5. هل يمكنني زيارة مصنع Shangtai؟
يمكن ترتيب زيارات المصنع في منشأة الإنتاج Wenzhou عن طريق تحديد موعد. يمكن للزوار مناقشة الصمام المواصفات ومتطلبات الإنتاج وشروط التطبيق مع الفريق الفني أو فريق المبيعات ذي الصلة.
