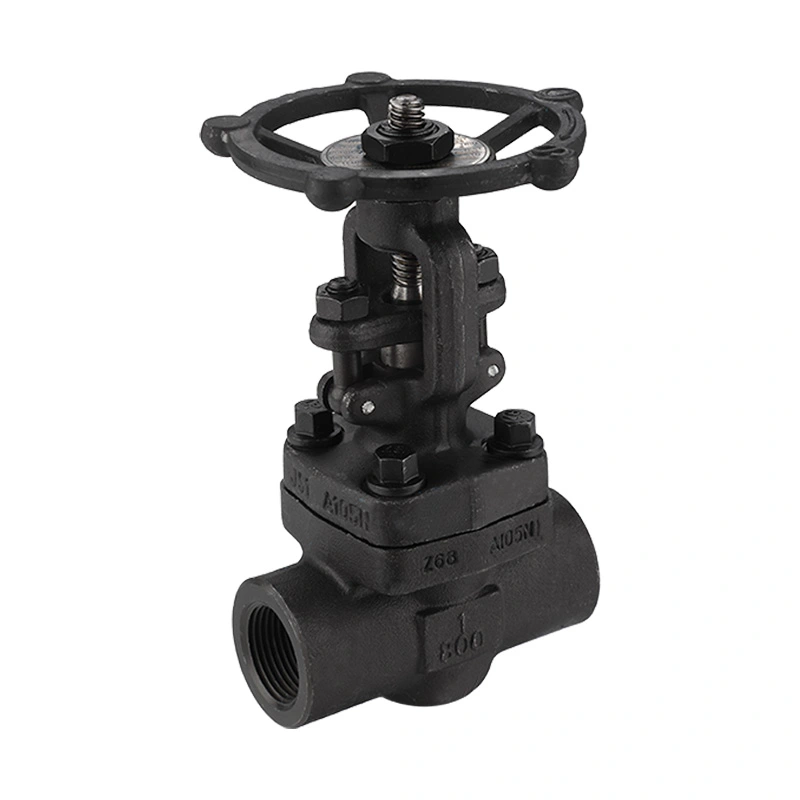

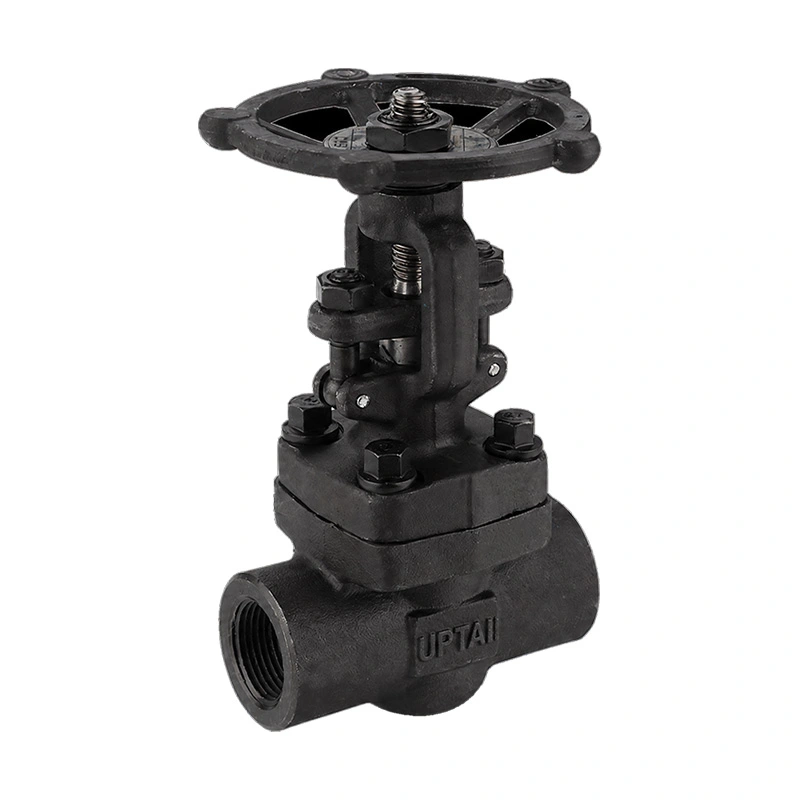

صمام البوابة المصنوع من الصلب الكربوني 800 رطل

إن صمام البوابة المصنوع من الصلب الكربوني 800LB عبارة عن صمام بوابة مزور للأنابيب الصناعية ذات التجويف الصغير. إنها تستخدم هيكل ASTM A105N، وترتيب ساق OS&Y، وغطاء محرك مثبت بمسامير، وتشغيل عجلة يدوية. تتوفر وصلات NPT وBSP ووصلات لحام المقبس لتكوينات الأنابيب المختلفة.

تقوم شركة Shangtai بتصنيع الصمامات الصناعية في Wenzhou، Zhejiang، الصين. تتضمن عملية الإنتاج التصنيع والتجميع واختبار الضغط والفحص ووضع العلامات والتعبئة. يمكن التأكد من مواصفات الصمام من الحجم المطلوب والاتصال والوسيط والضغط ودرجة الحرارة ومتطلبات المواد.

الأبعاد الرئيسية

بناء الصمام

جسم الصمام مصنوع من الفولاذ الكربوني المطروق ASTM A105N. يتم تثبيت غطاء المحرك على الجسم، مما يسمح بالوصول إلى الأجزاء الداخلية بعد عزل الخط وخفض الضغط.

OS&Y الجذعية

يضع تصميم المسمار والنير الخارجي الجذع خارج جسم الصمام. يمكن رؤية حركة الجذع أثناء التشغيل، مما يوفر أيضًا إشارة مرئية بسيطة لموضع الصمام.

إسفين الصلبة

يتحرك الإسفين عموديًا لإغلاق ممر التدفق. صمام البوابة مخصص لخدمة العزل ويتم تشغيله عادةً في وضع الفتح الكامل أو الإغلاق الكامل.

مواد الجذع والمقعد

المادة الجذعية المدرجة هي ASTM A182 F6a. القرص متوفر بمعيار ASTM A-276 Gr. 420 مع تكوين اختياري ذو واجهة صلبة Stellite 6، في حين أن مادة المقعد المدرجة هي ASTM A-276 Gr. 410.

الضغط ودرجة الحرارة

تم تصنيف الصمام CL800 مع الحد الأقصى لضغط العمل المدرج وهو 1975 رطل لكل بوصة مربعة. يعتمد ضغط العمل المطبق على درجة الحرارة، المادة، الحجم، ومعدل درجة حرارة الضغط ذات الصلة. يجب اختيار الصمام باستخدام ظروف التشغيل الفعلية بدلاً من فئة الضغط وحدها.

نطاق درجة الحرارة المدرج هو -29 درجة مئوية + 425 درجة مئوية. يجب التحقق من توافق المقعد والساق والتعبئة والمواد الداخلية الأخرى عند استخدام الصمام في درجات حرارة مرتفعة.

إنهاء خيارات الاتصال

يمكن تزويد الصمام بأطراف NPT، أو BSP، أو لحام المقبس. يجب أن يتطابق الاتصال مع مواصفات خط الأنابيب وطريقة التثبيت.

معاهدة حظر الانتشار النووي

يتم تحديد الأطراف الملولبة NPT وفقًا لمعيار الاتصال ASME B1.20.1 المدرج. يجب التحقق من حجم الخيط ومكونات التزاوج قبل التثبيت.

بسب

تتوفر نهايات BSP لأنظمة الأنابيب التي تستخدم خيوط BSP المتوافقة. يجب تأكيد تكوين الخيط المطلوب عند الطلب.

لحام المقبس

تعتبر نهايات اللحام بالمقبس مناسبة للأنابيب ذات التجويف الصغير التي تتطلب اتصالاً ملحومًا. يجب أن تتبع إجراءات اللحام مواصفات الأنابيب المعمول بها.

متطلبات NACE

تسرد المواصفات NACE MR0175 / ISO 15156. بالنسبة لتطبيقات الخدمة الحامضة، يجب مراجعة مواد الصمامات ومتطلبات التصنيع مقابل ظروف الخدمة الفعلية ومواصفات المشروع.

عندما يكون الامتثال لـ NACE مطلوبًا، يجب تأكيد درجات المواد المطلوبة وحدود الصلابة ومتطلبات الفحص والوثائق قبل الإنتاج.

التطبيقات النموذجية

النفط والغاز:نقاط العزل ذات التجويف الصغير في الأنابيب العلوية والسفلية وأنابيب المعالجة.

التكرير والبتروكيماويات:تتطلب خطوط المعالجة وأنابيب المرافق ووصلات المعدات العزل اليدوي.

توليد الطاقة:خطوط البخار والغلايات والمرافق المحددة ضمن حدود الضغط ودرجة الحرارة المحددة.

المعدات الصناعية:تجميعات الأنابيب المدمجة ومعدات المعالجة باستخدام وصلات ملولبة أو ملحومة بالمقبس.

نقاط الاختيار

تأكد من حجم الصمام ونوع الاتصال وضغط التشغيل ودرجة الحرارة والوسط ومتطلبات المواد قبل الطلب. بالنسبة لتطبيقات الخدمة الحامضة، قم بتوفير مواصفات NACE المعمول بها. بالنسبة للاتصالات المترابطة، تأكد من نوع وحجم الخيط. بالنسبة للتوصيلات الملحومة بالمقبس، تأكد من أبعاد الأنبوب ومتطلبات اللحام.

الصمام مخصص للعزل. إذا كان التطبيق يتطلب تنظيم التدفق المستمر، فيجب مراجعة طريقة التشغيل ونوع الصمام قبل الاختيار.

التركيب والصيانة

افحص الصمام وأطراف التوصيل قبل التثبيت. حافظ على نظافة الأسطح الداخلية وقم بإزالة الأغطية الواقية فقط عندما يكون الصمام جاهزًا للتركيب.

يجب تجميع الوصلات الملولبة باستخدام طريقة الختم المحددة دون إحكام مفرط. بالنسبة لإصدارات لحام المقبس، يجب أن يتحكم إجراء اللحام في مدخلات الحرارة ويتبع متطلبات الأنابيب المعمول بها.

بعد التثبيت، قم بتشغيل العجلة اليدوية وتحقق من عملية الفتح والإغلاق الكاملة. قبل الصيانة، قم بعزل وخفض ضغط خط الأنابيب. يجب أن يشمل الفحص الجذع ومنطقة التعبئة ووصلة غطاء المحرك والعجلة اليدوية وأسطح الختم.

الاختبار والتوثيق

تم تصميم الصمام وتصنيعه وفقًا لـ API 602، مع تخصيص API 598 للاختبار والفحص. قد يشمل الفحص فحص المواد، وفحص الأبعاد، واختبار الهيكل، واختبار تسرب المقعد، وفحوصات التشغيل، والفحص النهائي.

يمكن توفير معلومات المواد وبيانات الأبعاد والرسومات وسجلات الفحص ووثائق الاختبار وفقًا لمتطلبات الطلب.

التعليمات

Q1: ما هو صمام البوابة المصنوع من الصلب الكربوني 800LB؟

صمام البوابة المصنوع من الصلب الكربوني 800LB عبارة عن صمام بوابة مزور للأنابيب الصغيرة ذات الضغط العالي. إنه يستخدم هيكلًا من الفولاذ الكربوني المطروق وعنصر إغلاق من نوع البوابة لعزل خطوط الأنابيب. يتضمن التكوين المدرج تشغيل OS&Y، وغطاء محرك مثبت بمسامير، وتشغيل العجلة اليدوية، ووصلات NPT، أو BSP، أو لحام المقبس.

س2: ما الفرق بين OS&Y وتصميم الجذع المخفي؟

في تصميم OS&Y، يتم وضع الجذع خارج جسم الصمام ويتحرك بشكل واضح أثناء التشغيل. يحافظ تصميم الجذع المخفي على حركة الجذع داخل جسم الصمام. يعمل ترتيب OS&Y على تسهيل تحديد موضع الصمام التقريبي بصريًا.

س3: متى يجب تحديد وصلة لحام المقبس؟

يمكن أخذ نهايات اللحام بالمقبس في الاعتبار بالنسبة لأنظمة الأنابيب ذات التجويف الصغير التي تتطلب اتصالاً ملحومًا. يجب التأكد من حجم الأنبوب وسمك الجدار وإجراءات اللحام ومعايير أنابيب المشروع قبل الاختيار.

س 4: هل يحتاج الصمام إلى تزييت منتظم؟

تعتمد متطلبات التشحيم على تصميم الصمام وظروف التشغيل. يجب صيانة الجذع ومكونات التشغيل وفقًا لتعليمات الصيانة الخاصة بالشركة المصنعة، ويجب عدم استخدام مواد تشحيم غير مناسبة على مكونات الختم.

س5: ما الذي يمكن أن يسبب تسربًا خارجيًا حول الجذع؟

يمكن أن يكون تسرب منطقة الجذع مرتبطًا بحالة التعبئة، أو حالة سطح الجذع، أو الضبط غير المناسب، أو تآكل المكونات. يجب عزل الصمام وخفض ضغطه قبل فحص منطقة التعبئة أو صيانتها.

س 6: هل يمكن تخصيص هذا الصمام بمواد أخرى؟

تكوينات المواد الأخرى متاحة عند الطلب. يجب تحديد الجسم والقرص والساق والمقعد والمواد الأخرى المطلوبة وفقًا للوسط والضغط ودرجة الحرارة وظروف التآكل والمعايير المطبقة.

س 7: ما هي المعلومات التي ينبغي تقديمها لعرض الأسعار؟

يرجى تقديم حجم الصمام، ونوع الاتصال، والوسيط، وضغط التشغيل، ودرجة الحرارة، والكمية، ومتطلبات المواد، ومتطلبات NACE إن وجدت، وأي رسومات أو مواصفات مشروع قابلة للتطبيق.
