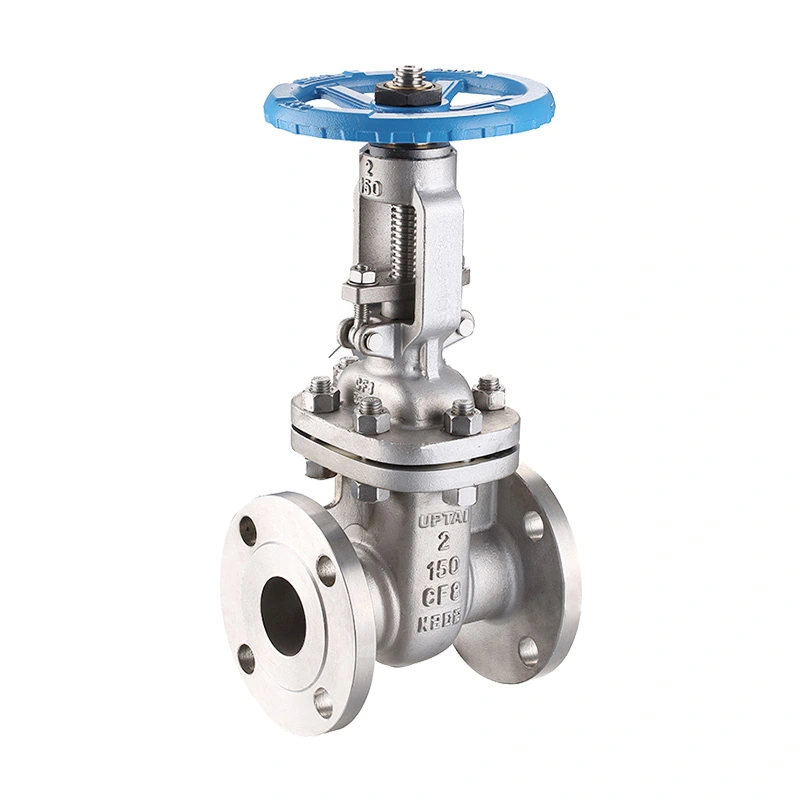

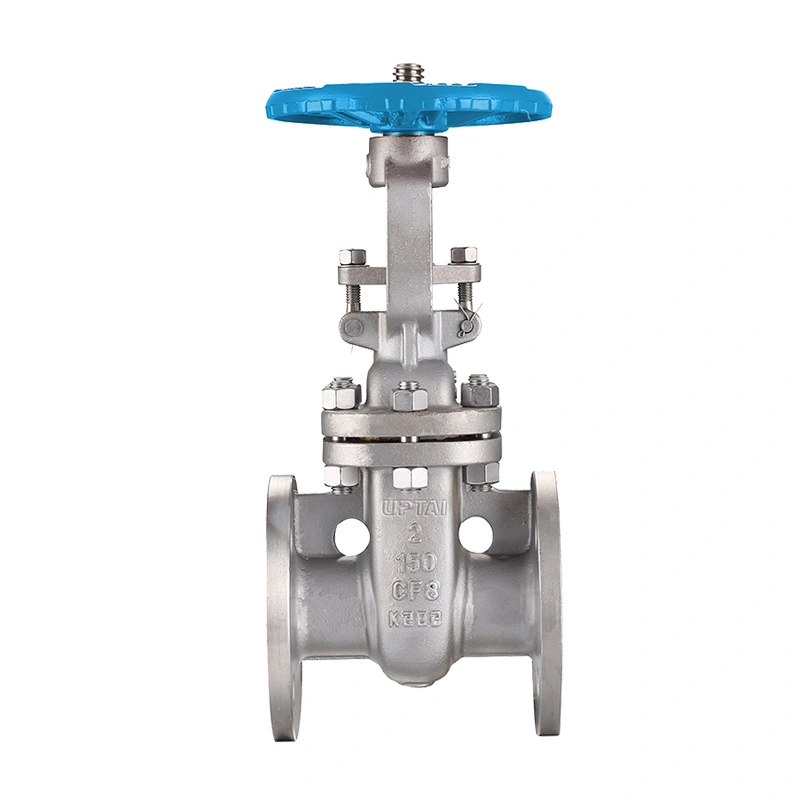

صمام بوابة من الفولاذ المقاوم للصدأ ANSI 150LB

تم تكوين صمام البوابة المصنوع من الفولاذ المقاوم للصدأ ANSI 150LB لعزل خطوط الأنابيب حيث يلزم وجود مسار تدفق كامل التجويف وجسم صمام من الفولاذ المقاوم للصدأ. تتحرك البوابة عموديًا لفتح الممر أو إغلاقه، مما يجعل هذا الصمام مناسبًا للتطبيقات التي تتطلب عادةً خدمة مفتوحة بالكامل أو مغلقة بالكامل بدلاً من الاختناق المستمر. يغطي التكوين المدرج NPS من 2 إلى 48 بوصة ويستخدم تشغيل العجلة اليدوية أو الترس وفقًا لحجم الصمام.

تقوم شركة Shangtai بتصنيع الصمامات الصناعية في Wenzhou، Zhejiang، الصين. يشمل إنتاج الصمامات إعداد المواد، والتصنيع، وتجميع المكونات، واختبار الضغط، والفحص، ووضع العلامات، والتعبئة النهائية. يمكن تأكيد تكوين المنتج وفقًا لحجم خط الأنابيب، وفئة الضغط، ووسط التشغيل، ودرجة الحرارة، ومتطلبات المواد، ومعيار الاتصال، ومواصفات المشروع المطبقة.

الأبعاد الرئيسية

بناء صمام البوابة ومبدأ التشغيل

يستخدم الصمام عنصر إغلاق من نوع البوابة الذي يتحرك بشكل عمودي على اتجاه تدفق خط الأنابيب. عندما يتم رفع البوابة بالكامل، يتم فتح ممر التدفق؛ عندما يتم إنزال البوابة، يتم إغلاق الممر. يتم اختيار هذا الترتيب المباشر بشكل شائع لعزل خطوط الأنابيب حيث يكون فقدان الضغط المنخفض في الوضع المفتوح بالكامل أمرًا مهمًا.

تهدف صمامات البوابة عمومًا إلى العزل بدلاً من الاختناق الروتيني. يساعد إبقاء الصمام مفتوحًا بالكامل أو مغلقًا بالكامل على تقليل التآكل غير الضروري على البوابة وأسطح الجلوس. إذا كان تنظيم التدفق مطلوبًا، فيجب تقييم نوع الصمام وظروف التشغيل بشكل منفصل.

جسم وقرص من الفولاذ المقاوم للصدأ

مواد الجسم والأقراص المدرجة هي ASTM A351 CF8 / CF8M. يمكن اختيار درجات الفولاذ المقاوم للصدأ هذه للخدمات الصناعية حيث تعتبر مقاومة التآكل وتوافق المواد من الاعتبارات المهمة. يجب أن تكون المادة الفعلية مطابقة لوسط العملية ودرجة الحرارة والضغط ومواصفات المشروع.

F304 / F316 الجذعية

تم تحديد الجذع كـ ASTM A182 F304 / F316. يقوم الجذع بنقل قوة التشغيل من مشغل العجلة اليدوية أو الترس إلى البوابة. ينبغي النظر في اختيار المواد الجذعية مع جسم الصمام، والقرص، والمقعد، والتعبئة، ووسط المعالجة.

تكوين الأقمار الصناعية 6 مقاعد

يتضمن تكوين المقعد المدرج ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. يتم استخدام Stellite 6 ذو الواجهة الصلبة على أسطح المقاعد القابلة للتطبيق حيث تكون مقاومة التآكل والاتصال المتكرر بالمقاعد مطلوبة. يجب تأكيد الترتيب الدقيق للمقعد وفقًا لحجم الصمام والتكوين المطلوب.

ضغط فئة 150 واتصال ذو حواف

يحدد تصنيف الفئة 150 فئة ضغط الصمام بموجب نظام تصنيف درجة حرارة الضغط ASME المطبق. لا ينبغي تفسيره على أنه ضغط عمل ثابت يبلغ 150 رطل لكل بوصة مربعة. الحد الأقصى لضغط العمل المدرج هو 285 رطل لكل بوصة مربعة، بينما يعتمد الضغط المسموح به لصمام معين على المادة والحجم ودرجة الحرارة وتقييم درجة حرارة الضغط المطبق.

يستخدم الصمام نهايات ذات حواف متوافقة مع التردد اللاسلكي. بالنسبة لـ NPS من 2 إلى 24 بوصة، فإن معيار الاتصال المدرج هو ASME B16.5، في حين تم تحديد NPS 26 بوصة وما فوق مع ASME B16.47 Series A. يجب التحقق من أبعاد شفة خط الأنابيب، وفئة الضغط، واختيار الحشية، وترتيب البراغي، وحالة الوجه قبل التثبيت.

تشغيل الصمام واختيار الحجم

تتغير طريقة التشغيل حسب حجم الصمام. يستخدم التكوين المدرج عجلة يدوية للصمامات من 2 بوصة إلى 16 بوصة ومشغل تروس للأحجام الأكبر مقاس 18 بوصة. تتطلب الصمامات الأكبر عمومًا عزم دوران تشغيل أكبر، مما يجعل آلية التروس مناسبة للتشغيل اليدوي لصمامات خطوط الأنابيب ذات القطر الأكبر.

عملية عقارب

يوفر تشغيل العجلة اليدوية تحكمًا محليًا مباشرًا لأحجام الصمامات المحددة من 2 إلى 16 بوصة. يجب على المشغل أن يدير العجلة اليدوية وفقًا لاتجاه فتح وإغلاق الصمام ويجب ألا يستخدم قوة خارجية مفرطة للتغلب على المقاومة غير الطبيعية.

مشغل العتاد

يتم تخصيص الصمامات من 18 بوصة وما فوق بواسطة مشغلي التروس. يوفر صندوق التروس ميزة ميكانيكية لفتح وإغلاق الصمامات الأكبر حجمًا ويمكن أن يكون مفيدًا عندما يتطلب التشغيل المباشر للعجلة اليدوية قوة تشغيل مفرطة.

اعتبارات خدمة NACE

يشير التكوين المدرج إلى NACE MR0175 / ISO 15156. وترتبط هذه المعايير بمتطلبات المواد للمعدات المعرضة لبيئات محددة تحتوي على كبريتيد الهيدروجين في إنتاج النفط والغاز. يجب تأكيد قابلية تطبيق NACE على بيئة الخدمة الفعلية، ومتطلبات المواد، والضغط، ودرجة الحرارة، ومواصفات المشروع بدلاً من الافتراض فقط من نموذج الصمام.

بالنسبة لتطبيقات الخدمة الحامضة، يمكن أن يكون اختيار المواد ومتطلبات الصلابة أمرًا مهمًا. لذلك يجب مراجعة التكوين الكامل للصمام، بما في ذلك المواد المحتوية على الضغط، والزخرفة، والمقاعد، والساق، والمكونات المبللة الأخرى، وفقًا لمتطلبات المشروع المعمول بها قبل الطلب.

الصناعات المعمول بها

أنظمة النفط والغاز

يستخدم لعزل خطوط الأنابيب في التطبيقات الأولية والوسطى والتكرير والبتروكيماويات حيث تتوافق مواد الفولاذ المقاوم للصدأ المختارة وفئة الضغط مع ظروف الخدمة.

المعالجة الكيميائية

مناسبة لعزل السوائل الكيميائية والعملية المتوافقة. يجب فحص اختيارات الجسم والقرص والساق والمقعد والمواد الأخرى وفقًا للتركيب الكيميائي والتركيز ودرجة حرارة التشغيل والضغط.

المياه ومياه الصرف الصحي

ينطبق على خطوط أنابيب مختارة لتوزيع المياه ومعالجتها والمرافق ومياه المعالجة حيث يلزم وجود صمام عزل ذو حواف.

أنظمة الطاقة والمرافق

يمكن استخدامه للعزل في خطوط أنابيب المرافق الصناعية، والأنظمة المتعلقة بالطاقة، وخدمات التدفئة والتهوية وتكييف الهواء، وغيرها من تطبيقات السوائل المتوافقة ضمن حدود الضغط ودرجة الحرارة المحددة.

اعتبارات الاختيار

حجم خط الأنابيب:تأكد من حجم الأنبوب الاسمي وحجم الصمام المطلوب قبل الطلب. يجب أيضًا فحص الصمامات ذات القطر الكبير للتأكد من توفر مساحة التثبيت والتشغيل.

فئة الضغط:تأكد من أن الفئة 150 والحد الأقصى لضغط العمل المدرج مناسبان لضغط خط الأنابيب الفعلي عند درجة حرارة التشغيل.

التوافق المتوسط:تحقق من توافق الجسم الفولاذي المقاوم للصدأ، والقرص، والساق، والمقعد، والتعبئة، والمواد المبللة الأخرى مع وسط المعالجة.

معيار الاتصال:تحقق من معيار الحافة، وواجهة التردد اللاسلكي، وترتيب فتحة الترباس، ونوع الحشية، والمتطلبات وجهاً لوجه مقابل رسومات خطوط الأنابيب.

طريقة التشغيل:تأكد مما إذا كان تشغيل العجلة اليدوية أو الترس مطلوبًا وفقًا لحجم الصمام، وموضع التثبيت، ومساحة التشغيل المتاحة، وعزم دوران التشغيل المطلوب.

متطلبات الخدمة الحامضة:إذا كان الصمام مخصصًا للغاز الحامض أو غيره من أنواع H₂خدمة تحتوي على S، توفر NACE المعمول بها أو مواصفات المشروع للمواد وتأكيد التصنيع.

التركيب والصيانة

قبل التثبيت، افحص الصمام وأوجه الحافة وأسطح الختم والأغطية الواقية للتأكد من عدم تعرضها للأضرار الناجمة عن النقل. يجب محاذاة خط الأنابيب بشكل صحيح بحيث لا يتم نقل أحمال الأنابيب الخارجية دون داع

التعليمات

س 1: كيف يختلف صمام البوابة عن الصمام الكروي في عزل خط الأنابيب؟

يستخدم صمام البوابة بوابة متحركة خطيًا لفتح أو إغلاق خط الأنابيب، بينما يستخدم الصمام الكروي كرة دوارة. يتم اختيار صمامات البوابة بشكل شائع لعزل خطوط الأنابيب الأكبر حجمًا حيث يلزم وجود مسار تدفق مستقيم ومقاومة تدفق منخفضة نسبيًا في الوضع المفتوح بالكامل.

س2: ما الذي يجب فحصه إذا كان صمام البوابة صعب التشغيل؟

تحقق مما إذا كان خط الأنابيب محاذيًا بشكل صحيح، وما إذا كان الجذع وآلية التشغيل نظيفين ومشحمين كما هو محدد، وما إذا كان الضغط الزائد أو الرواسب تؤثر على حركة البوابة. إذا بقيت مقاومة غير طبيعية، فيجب عزل الصمام وفحصه بدلاً من فرضه باستخدام رافعة خارجية إضافية.

س 3: كيف يجب تخزين صمام البوابة الفولاذي المقاوم للصدأ قبل التثبيت؟

يجب تخزين الصمام في مكان نظيف وجاف مع إبقاء واقيات الحافة في مكانها. تجنب التعرض للمواد المسببة للتآكل، والرطوبة الزائدة، والصدمات، وتلوث الأسطح الداخلية المانعة للتسرب. وينبغي أيضًا دعم الصمامات الكبيرة بشكل مناسب أثناء التخزين والمناولة.

س 4: ما الذي قد يسبب التسرب بعد تركيب صمام البوابة؟

تشمل الأسباب المحتملة أسطح الختم التالفة، أو تركيب الحشية بشكل غير مناسب، أو وجود مواد غريبة داخل الصمام، أو عملية إغلاق غير صحيحة، أو مشاكل في محاذاة خط الأنابيب. يجب تحديد السبب الفعلي من خلال الفحص واختبار الضغط بعد عزل النظام بأمان.

س 5: هل يمكن توفير صمام البوابة الفولاذي المقاوم للصدأ ANSI 150LB وفقًا لرسم خط الأنابيب؟

نعم. يمكن مراجعة حجم الصمام، والأبعاد المباشرة، وترتيب الحافة، وموضع التشغيل، وتكوين المواد، ومتطلبات الاتصال الأخرى مقابل رسم خط الأنابيب قبل الإنتاج. وهذا مفيد بشكل خاص لاستبدال الصمامات والمشاريع ذات أبعاد التثبيت الثابتة.

س6: هل يمكن استخدام الصمام كبديل لصمام البوابة الموجود؟

نعم، بشرط أن يتطابق الصمام البديل مع الحجم المطلوب، وفئة الضغط، والأبعاد وجهاً لوجه، ووصلة الحافة، ومواصفات المواد، وطريقة التشغيل، ومساحة التثبيت. يمكن استخدام رسومات الصمامات الموجودة أو معلومات اللوحة أو بيانات الأبعاد لتأكيد التكوين.

س 7: كيف يمكن الحفاظ على عمر خدمة الصمام؟

قم بتشغيل الصمام ضمن حدود الضغط ودرجة الحرارة المحددة، وتجنب التدوير المتكرر غير الضروري، واحتفظ بالساق وآلية التشغيل في حالة مناسبة، وافحص الصمام بشكل دوري وفقًا لجدول صيانة خط الأنابيب. وينبغي التحقيق على الفور في أي تسرب غير طبيعي أو مقاومة التشغيل.

س 8: ما هي المعلومات التقنية التي يجب تأكيدها قبل الطلب؟

تتضمن المعلومات الرئيسية الحجم الاسمي، وفئة الضغط، والوصلة النهائية، والأبعاد وجهاً لوجه، ومواد الجسم والزخرفة، وتكوين المقعد، وطريقة التشغيل، ووسط الخدمة، والضغط، ودرجة الحرارة، والمعايير المطبقة، وأي متطلبات خاصة للفحص أو التوثيق.
