صمامات الكرة شفة

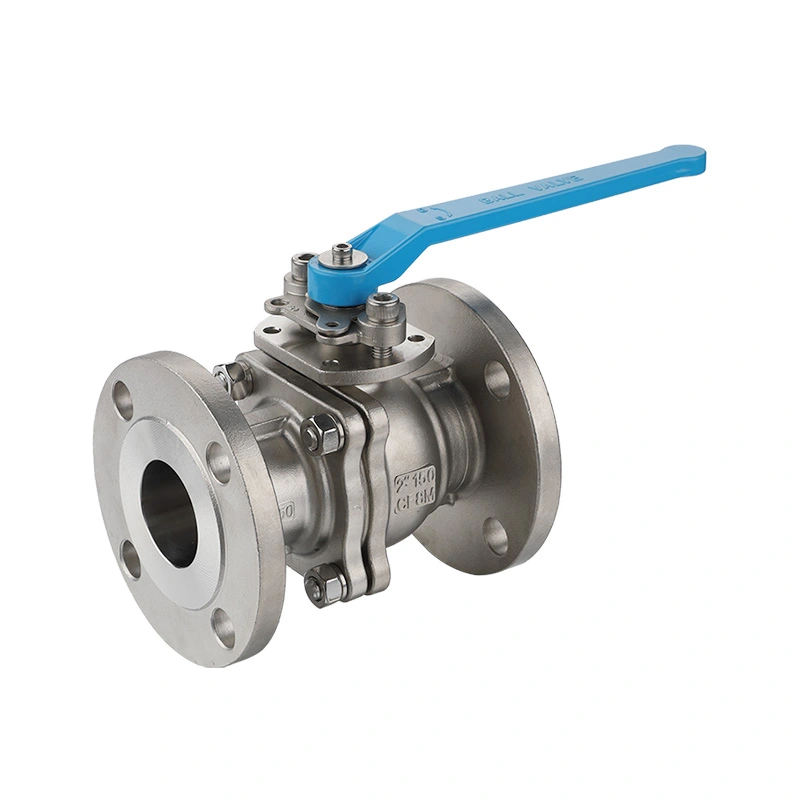

صمام كروي ذو حواف من الفولاذ المقاوم للصدأ ANSI 150LB
تم تصميم وتصنيع الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ Shangtai ANSI 150LB بدقة وفقًا لمعايير ANSI B16.34 وAPI 608. يتميز بجذع مضاد للانفجار وبنية احترافية مضادة للكهرباء الساكنة، فهو يمنع بشكل فعال طرد الجذع تحت الضغط الزائد ويزيل مخاطر الشرارة الساكنة.
إن الصمام الكروي ذي الحواف المصنوعة من الفولاذ المقاوم للصدأ ANSI 150LB عبارة عن صمام كروي من الفولاذ المقاوم للصدأ مع وصلات طرفية ذات حواف، وهو مصمم لأنظمة الأنابيب التي تستخدم فئة الضغط ASME Class 150. إنها تستخدم كرة دوارة ربع دورة لبدء أو إيقاف تدفق السوائل المتوافقة وتستخدم بشكل شائع لعزل التشغيل/الإيقاف في أنظمة الأنابيب الصناعية.
يشير ANSI 150LB إلى فئة الضغط ASME Class 150. يعتمد ضغط العمل الفعلي المسموح به على حجم الصمام والمواد ودرجة حرارة التشغيل ومعدل درجة حرارة الضغط المطبق. يوفر البناء الفولاذي المقاوم للصدأ جسم صمام مقاوم للتآكل ويمكن تخصيصه بمواد مثل الفولاذ المقاوم للصدأ 304 أو 316 وفقًا للتطبيق.
يسمح التوصيل ذو الحواف بربط الصمام مباشرة بفلنجات خطوط الأنابيب المطابقة، مما يوفر طريقة اتصال عملية لأنظمة الأنابيب الصناعية وتسهيل الفحص أو الصيانة المستقبلية. توفر آلية الصمام الكروي عملية ربع دورة سريعة لفتح وإغلاق خط الأنابيب.
الأبعاد الرئيسية
| مقاس | 1/2 بوصة - 8 بوصة |
| فئة الضغط | CL150 |
| اتصالات النهاية | شفة |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| أبعاد الحافة وتفاصيل فتحة الترباس | أسم B16.50 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| ينتهي الاتصال | الترددات اللاسلكية ذات الحواف |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

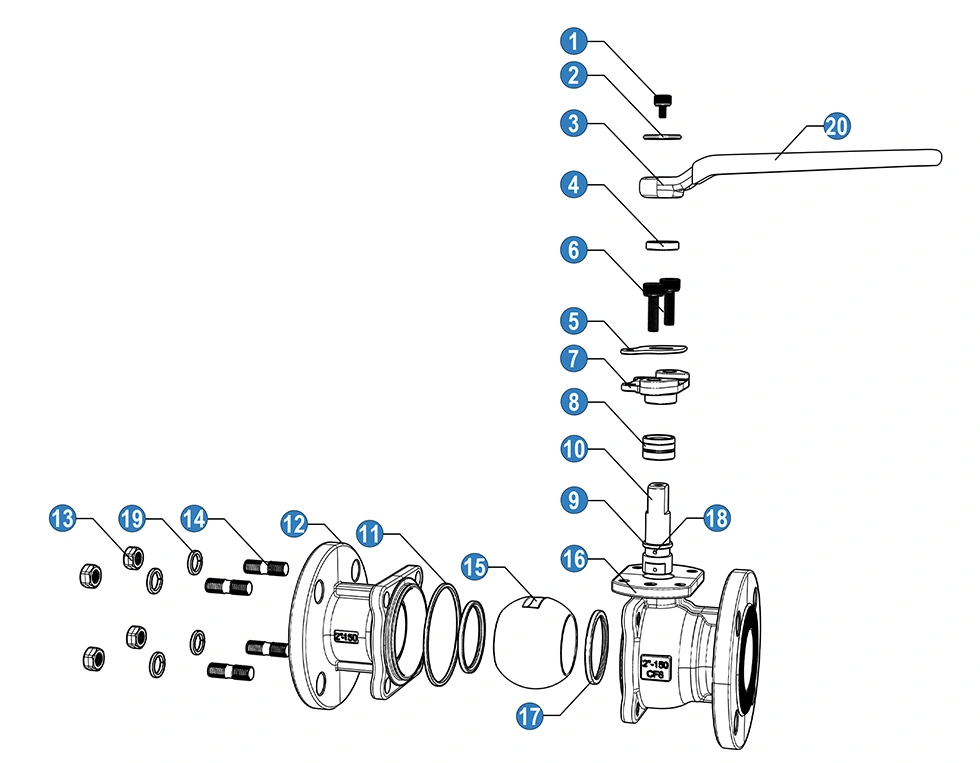

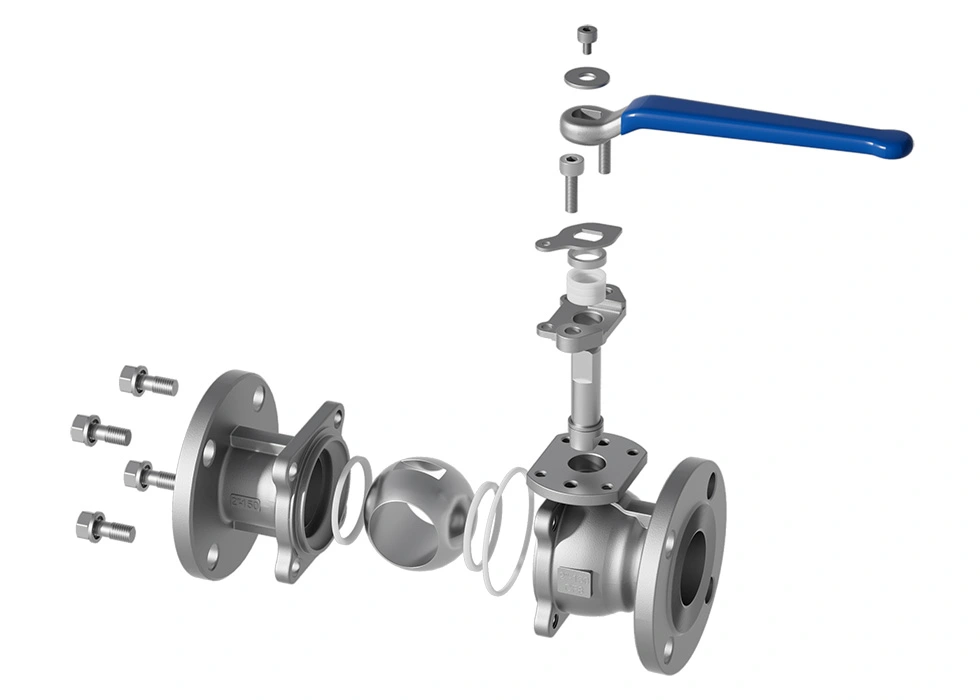

| لا | اسم | مادة |
| 1 | بولت | سس 304 |
| 2 | غسالة | سس 304 |
| 3 | مقبض | الألمنيوم المصبوب |
| 4 | حلقة الاحتفاظ | سس |
| 5 | تصحيح الاتجاه | سس 304 |
| 6 | بولت | سس 304 |
| 7 | غدة | سس 304 |
| 8 | التعبئة الجذعية | بتف |
| 9 | حلقة الاحتكاك | بتف |
| 10 | ينبع | سس 304 |
| 11 | طوقا | بتف |
| 12 | كاب | سس 304 (CF8) |
| 13 | بندق | سس 304 |
| 14 | مسمار الترباس | سس 304 |
| 15 | كرة | سس 304 |
| 16 | جسم | سس 304 (CF8) |
| 17 | مقعد الكرة | ربتف |
| 18 | جهاز الاستاتيكيه. | سس 304 |
| 19 | غسالة الربيع | سس 304 |
| 20 | التعامل مع الأكمام | بولي كلوريد الفينيل |

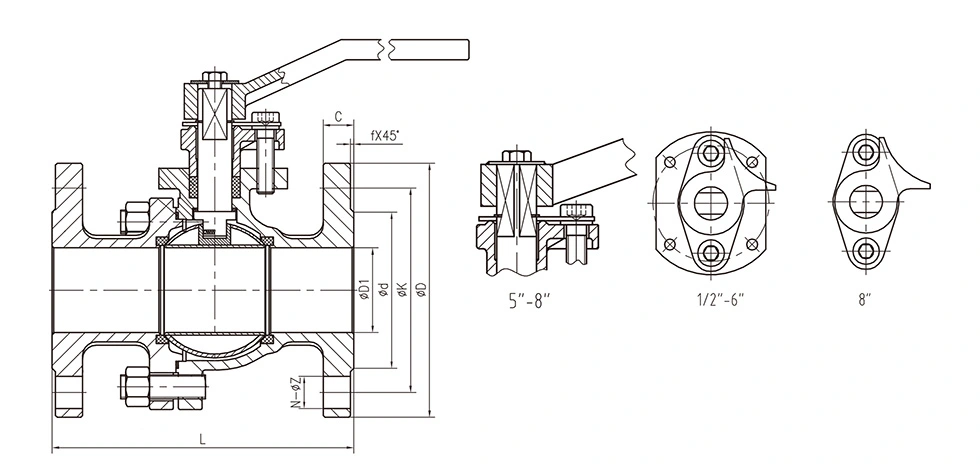

الأبعاد العامة:
| لا | مقاس | د1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

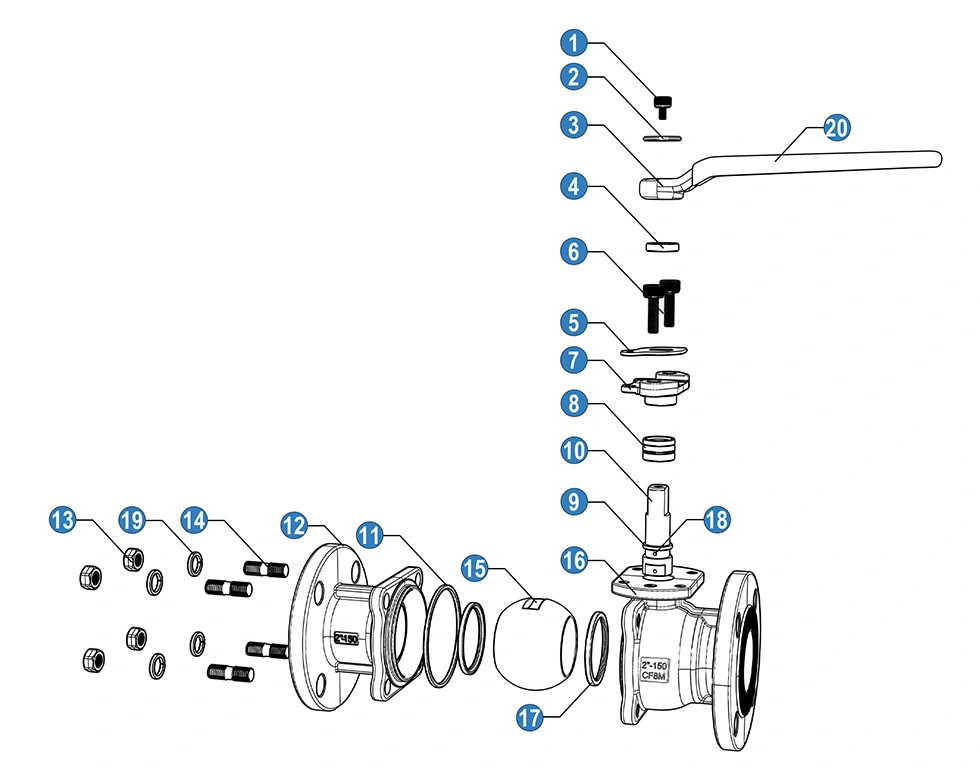

| لا | اسم | مادة |
| 1 | بولت | سس 304 |
| 2 | غسالة | سس 304 |
| 3 | مقبض | الألمنيوم المصبوب |
| 4 | حلقة الاحتفاظ | سس |
| 5 | تصحيح الاتجاه | سس 304 |
| 6 | بولت | سس 304 |
| 7 | غدة | سس 304 |
| 8 | التعبئة الجذعية | بتف |
| 9 | حلقة الاحتكاك | بتف |
| 10 | ينبع | سس 304 |
| 11 | طوقا | بتف |
| 12 | كاب | إس إس 316 (CF8M) |
| 13 | بندق | سس 304 |
| 14 | مسمار الترباس | سس 304 |
| 15 | كرة | سس 316 |
| 16 | جسم | سس 316 (CF8M) |
| 17 | مقعد الكرة | ربتف |
| 18 | جهاز الاستاتيكيه. | سس 316 |
| 19 | غسالة الربيع | سس 304 |
| 20 | التعامل مع الأكمام | بولي كلوريد الفينيل |
تطبيقات الصناعة
يعتمد الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ ANSI 150LB على نظام إغلاق جذعي ثلاثي المراحل، مُحسّن من أجل عملية دورة عالية، وتقلب الضغط وظروف العمل المتوسطة الغازية. يوفر استقرارًا بدون تسرب والأداء المتميز لمكافحة التعب لأنظمة السوائل الصناعية المتنوعة:
صناعة البترول والكيماويات
مناسبة لخطوط أنابيب المعالجة والخطوط الفرعية ونقل غاز الوقود الخفيف. ختم الجذع متعدد المراحل بشكل موثوق يمنع تسرب الوسائط القابلة للاشتعال والمتفجرة تحت ضغط متقلب.
أنظمة الغاز المتخصصة
مثالية لحلقات الضغط العالي من النيتروجين والأكسجين والهيدروجين والهواء المضغوط، وتستخدم على نطاق واسع في قطع الغاز بالليزر الإمداد ومحطة الوقود وخطوط أنابيب الغاز المتكررة.
هندسة الطاقة والحرارة
تنطبق على خطوط أنابيب المرافق النباتية وخطوط السوائل المساعدة. إنه يقاوم شيخوخة الختم الناتجة عن التناوب درجة الحرارة والضغط، مما يضمن التشغيل المستقر على المدى الطويل.
صناعة الأدوية والكيماويات الدقيقة
يوفر عزلًا محكمًا للسوائل العملية المسببة للتآكل والنقية. تصميم الختم ثنائي الاتجاه يتجنب الوسط التسرب والتلوث الخارجي، وتلبية معايير السلامة والصحة العالية.
الأنظمة الصناعية والهيدروليكية العامة
مثالية لمقاعد اختبار الضغط ومعدات السوائل الآلية. أداء ممتاز لمكافحة التعب يتكيف مع سيناريوهات عمل التبديل المتكرر وضغط النبض.
لماذا تختار شانغتاي؟
نظام إغلاق جذعي حصري ثلاثي المراحل
مُجهز بختم أساسي هرمي ذاتي الشد، وختم ثانوي بحلقة Viton O وحلقة على شكل V محملة بنابض من Belleville الختم الثالث. يعوض أداء الختم المعزز ذاتيًا عن التآكل والتشوه الحراري، مما يزيل الجذع التسرب أثناء عملية الدورة العالية على المدى الطويل.
هيكل حماية ثنائي الاتجاه
يمنع نظام الختم المُطوَّر تسرب الوسط الداخلي ويحجب الغبار والرطوبة والشوائب الخارجية دخول الصمام، مما يؤدي إلى إطالة عمر الخدمة بشكل فعال وخفض تكاليف الصيانة.
الإنتاج القياسي الأمريكي الموحد
تم تصنيعها واختبارها وفقًا لمعايير API 608 / ISO 17292 وASME B16.34 وAPI 598. متوافقة مع ASME B16.5 (الشفة) وASME معايير B16.10 (وجهًا لوجه)، مما يضمن التوافق الكامل مع المشاريع الصناعية العالمية.
هيكل مضاد للتعب وآمن
جسم الصمام المقوى يتحمل ضغط النبض وصدمات الضغط الشديدة دون تشوه. المدمج في مكافحة الانفجار هيكل الجذع يزيل مخاطر السلامة الضغط الزائد.
تصميم مضاد للكهرباء الساكنة
يأتي بهيكل احترافي مضاد للكهرباء الساكنة يعمل بشكل مستمر على توصيل الكهرباء الساكنة الناتجة عن الاحتكاك بين الأجزاء المتوسطة والداخلية. إنه يتجنب تراكم الكهرباء الساكنة ومخاطر الشرارة، مما يضمن التشغيل الآمن للمنتج خطوط الأنابيب المتوسطة القابلة للاشتعال والانفجار والغازات، والمطابقة لمواصفات السلامة الصناعية.
صيانة منخفضة وفعالة من حيث التكلفة
مُحسّن لسيناريوهات التبديل المتكررة مع أداء فائق ضد التعب. أنه يقلل من وقت توقف المعدات و تردد الاستبدال، مما يقلل تكاليف التشغيل على المدى الطويل مقارنة بالصمامات العادية أحادية الختم.
دعم الخدمة الحصرية
دعم الشعار المخصص بالليزر وتصميم التعبئة والتغليف
تقديم خدمات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي
تم فحصها بالكامل قبل مغادرة المصنع، مع إرفاق تقرير فحص الجودة
خدمات إضافية اختيارية مثل الحماية من الاصطدام والتعبئة المعززة للشحن البحري
التعليمات
1. ماذا يعني ANSI 150LB بالنسبة للصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ؟
يشير ANSI 150LB إلى فئة الضغط ASME Class 150 المستخدمة للصمام ووصلته ذات الحواف. يعتمد ضغط العمل الفعلي المسموح به على حجم الصمام والمواد ودرجة حرارة التشغيل ومعدل درجة حرارة الضغط المطبق.
2. ما هي معايير الفلنجة المتوفرة لهذا الصمام الكروي؟
يمكن اختيار معايير الفلنجة وفقًا لنظام خطوط الأنابيب ومتطلبات المشروع. قد تتضمن التكوينات الشائعة فلنجات ASME B16.5، بينما يمكن أخذ معايير الفلنجات الأخرى في الاعتبار لتطبيقات محددة.
3. ما هي مواد الفولاذ المقاوم للصدأ التي يمكن استخدامها للصمام؟
تشتمل مواد الجسم الشائعة على الفولاذ المقاوم للصدأ 304 و316، مع درجة محددة يتم اختيارها وفقًا لوسط العمل ودرجة الحرارة والضغط وظروف التآكل. قد تكون مجموعات المواد الأخرى متاحة عند الطلب.
4. ما هي الوسائط التي يمكن للصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ ANSI 150LB التعامل معها؟
يمكن استخدام الصمام للمياه والنفط والغاز والسوائل الصناعية الأخرى المتوافقة. يجب اختيار جسم الصمام والكرة والمقعد ومواد الختم وفقًا للتوافق الكيميائي والضغط ودرجة الحرارة للوسط الفعلي.
5. هل هذا الصمام الكروي ذو الحواف مناسب لخدمة درجات الحرارة العالية؟
يعتمد نطاق درجة الحرارة المطبق على مواد الصمام، ومواد المقعد، ومعدل درجة حرارة الضغط. يجب التأكد من درجة حرارة التشغيل الفعلية عند اختيار الصمام للتأكد من أن التكوين مناسب لظروف الخدمة المقصودة.
6. هل يمكن تزويد الصمام بمحرك هوائي أو كهربائي؟
نعم. يمكن تكوين الصمام الكروي ذو الحواف للتشغيل اليدوي أو الهوائي أو الكهربائي وفقًا لحجم الصمام وعزم دوران التشغيل المطلوب ونظام التحكم. يجب أن يكون المشغل متطابقًا بشكل صحيح مع الصمام وظروف التشغيل الفعلية.
7. ما هي المعلومات المطلوبة لاختيار الصمام الكروي ذو الحواف الصحيح؟
تتضمن معلومات الاختيار الرئيسية حجم الصمام الاسمي، وفئة الضغط، ومعيار الشفة، ووسط العمل، وضغط التشغيل، ودرجة الحرارة، والمواد المطلوبة وطريقة التشغيل. يمكن أن تساعد رسومات خطوط الأنابيب أو تفاصيل التطبيق أيضًا في تحديد التكوين المناسب.
8. هل يمكن تخصيص الصمام الكروي ذو الحواف الفولاذية المقاومة للصدأ؟
نعم. يمكن اختيار درجات المواد ومواصفات الحافة والمقعد ومواد الختم وتشغيل الصمام وتفاصيل التكوين الأخرى وفقًا لمتطلبات المشروع. يمكن مراجعة الرسومات أو المواصفات الفنية قبل الإنتاج.
