صمامات الكرة شفة

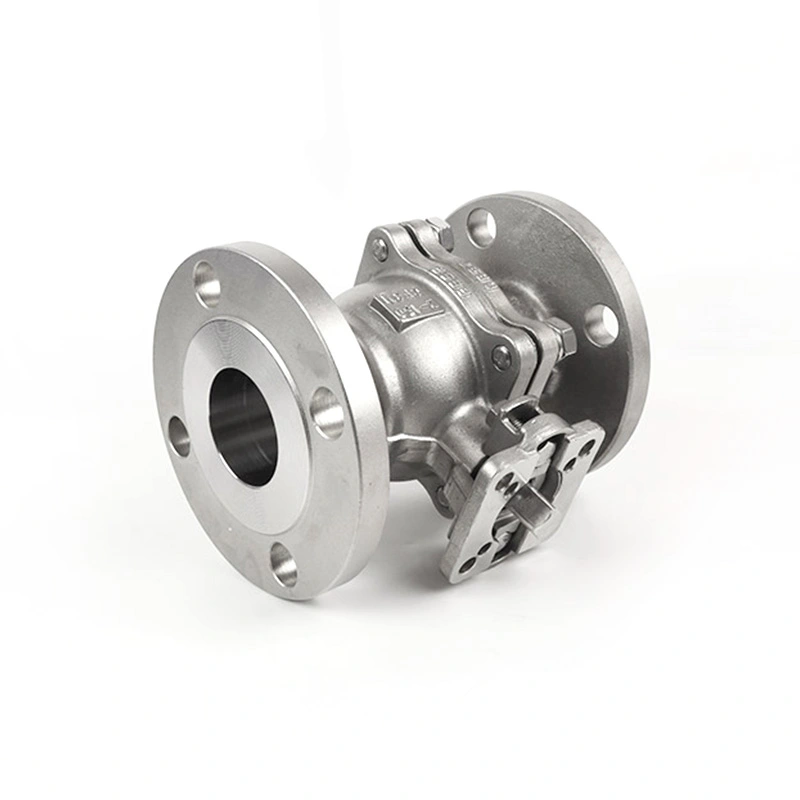

صمام كروي ذو حواف من فئة ANSI فئة 150 مع قاعدة ISO 5211 للمحرك
تم تصميم الصمام الكروي ذو الحواف فئة 150 ANSI مع قاعدة ISO 5211 للمشغل لعزل خطوط الأنابيب الصناعية والتحكم الآلي في السوائل. تناسب الوصلة ذات الحواف أنظمة الأنابيب من الفئة 150، بينما تسمح قاعدة التثبيت ISO 5211 بتركيب مشغلات هوائية أو كهربائية مباشرة. تقوم شركة Shangtai بتصنيع الصمام في Wenzhou، الصين، مع توفر وثائق ISO 9001 وCE للتكوينات القابلة للتطبيق.
بالنسبة لعزل خطوط الأنابيب تلقائيًا، يجب أن يتوافق تكوين الصمام مع معيار الأنابيب وفئة الضغط وأبعاد الاتصال وواجهة المشغل. يجمع الصمام الكروي ذو الحواف فئة 150 ANSI مع قاعدة ISO 5211 للمشغل بين اتصال ذو حواف من الفئة 150 مع واجهة تثبيت ISO 5211، مما يسمح بتكوين الصمام للتشغيل اليدوي أو التشغيل الهوائي والكهربائي الجزئي. يجب اختيار مجموعة الصمام والمشغل الفعلي وفقًا لعزم الدوران المطلوب وظروف التشغيل وتكوين خط الأنابيب.
تقوم شركة Shangtai بتصنيع الصمامات الكروية الصناعية في Wenzhou، Zhejiang، الصين. يغطي الإنتاج التصنيع والتجميع واختبار الضغط، مع فحص متطلبات المواد والأبعاد وفقًا لمواصفات المنتج المعمول بها. يمكن مراجعة الرسومات ومتطلبات المواد ومعلومات المشغل عند الحاجة إلى تكوين صمام محدد.
الأبعاد الرئيسية
| مقاس | 1/2 بوصة - 8 بوصة |
| فئة الضغط | CL150 |
| اتصالات النهاية | شفة |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| أبعاد الحافة وتفاصيل فتحة الترباس | أسم B16.50 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| ينتهي الاتصال | الترددات اللاسلكية ذات الحواف |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

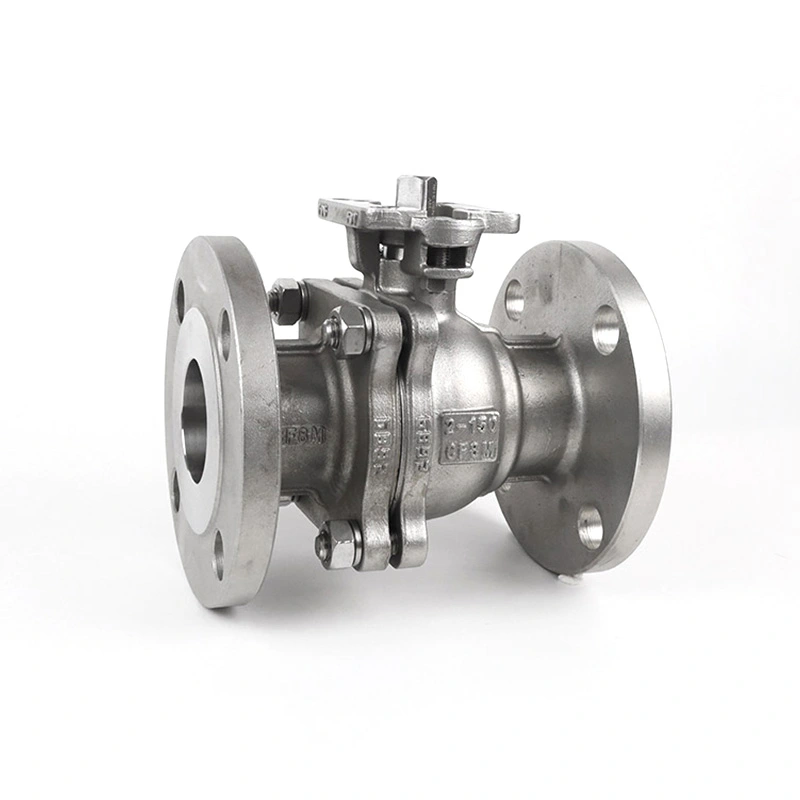

بناء الصمام وواجهة المحرك
يستخدم الصمام جسمًا ذا حواف للاتصال بفلنجات خطوط أنابيب التردد اللاسلكي المتوافقة. يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ 316 والكرة F316 والساق F316 المدرجة في المواصفات الرئيسية تكوينًا أساسيًا للمادة، في حين أن مقعد RPTFE مخصص للتطبيقات التي تكون فيها مادة المقعد متوافقة مع وسط التشغيل ودرجة الحرارة.

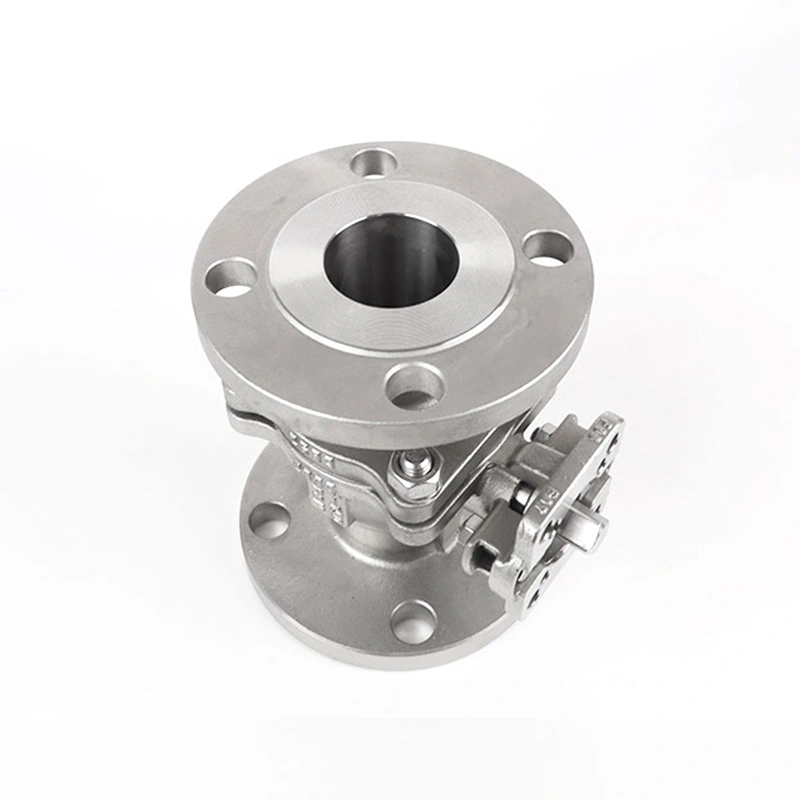

توفر قاعدة التركيب ISO 5211 واجهة موحدة لتوصيل مشغلات الدوران الجزئي المتوافقة أو ترتيب التركيب المتوسط. تحدد المواصفة القياسية ISO 5211 شفة ملحق المشغل وأبعاد مكونات القيادة، لذلك يجب أن تتوافق واجهة المشغل مع حجم تركيب الصمام وعزم دوران التشغيل المطلوب بدلاً من تحديدها حسب حجم الصمام وحده.
بالنسبة للخدمة الآلية، يجب التأكد من عزم دوران الصمام، وإخراج المشغل، وواجهة التركيب، واتجاه الدوران، والطاقة المتاحة أو مصدر الهواء قبل التجميع. يمكن اختيار المفاتيح الحدية، وصمامات الملف اللولبي، وأجهزة تحديد المواقع، وملحقات التحكم الأخرى وفقًا لنظام التشغيل الآلي.
المواد وتكوين المكونات

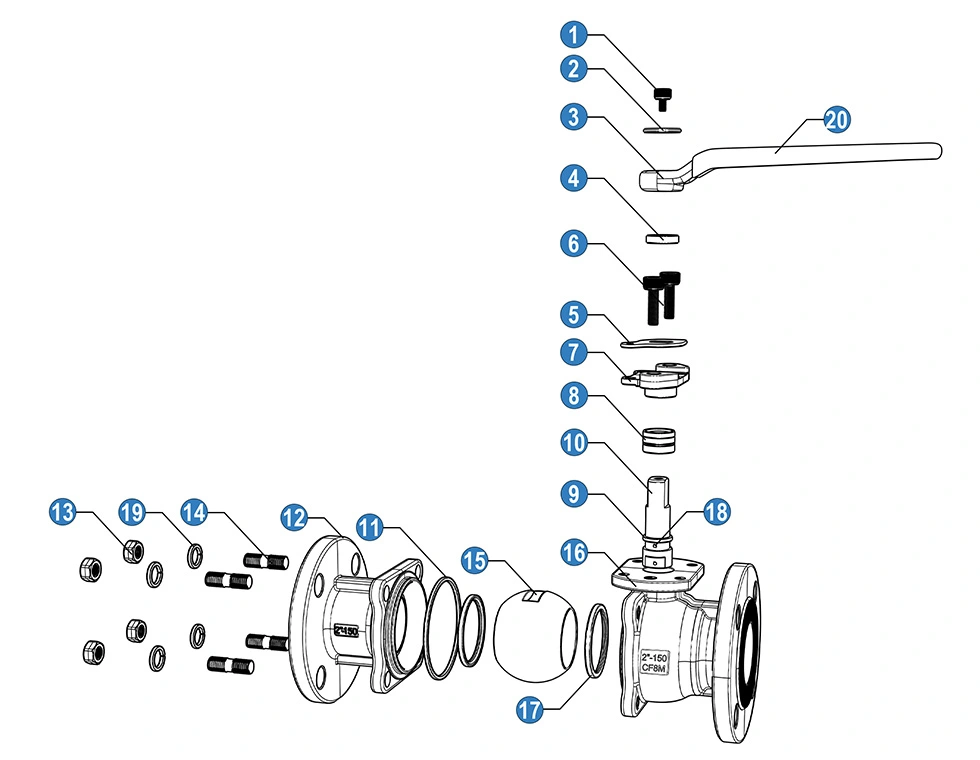

| لا | اسم | مادة |
| 1 | بولت | سس 304 |
| 2 | غسالة | سس 304 |
| 3 | مقبض | الألمنيوم المصبوب |
| 4 | حلقة الاحتفاظ | سس |
| 5 | تصحيح الاتجاه | سس 304 |
| 6 | بولت | سس 304 |
| 7 | غدة | سس 304 |
| 8 | التعبئة الجذعية | بتف |
| 9 | حلقة الاحتكاك | بتف |
| 10 | ينبع | سس 304 |
| 11 | طوقا | بتف |
| 12 | كاب | سس 304 (CF8) |
| 13 | بندق | سس 304 |
| 14 | مسمار الترباس | سس 304 |
| 15 | كرة | سس 304 |
| 16 | جسم | سس 304 (CF8) |
| 17 | مقعد الكرة | ربتف |
| 18 | جهاز الاستاتيكيه. | سس 304 |
| 19 | غسالة الربيع | سس 304 |
| 20 | التعامل مع الأكمام | بولي كلوريد الفينيل |
تمثل قائمة المكونات أعلاه تكوين مادة واحدة. توفر مواصفات المنتج أيضًا تكوينًا من الفولاذ المقاوم للصدأ 316، مما يسمح باختيار المكونات المبللة وفقًا لمقاومة التآكل وظروف الخدمة المطلوبة. يجب تأكيد اختيار المواد وفقًا لمواصفات الشراء الفعلية ومتطلبات توافق السوائل.

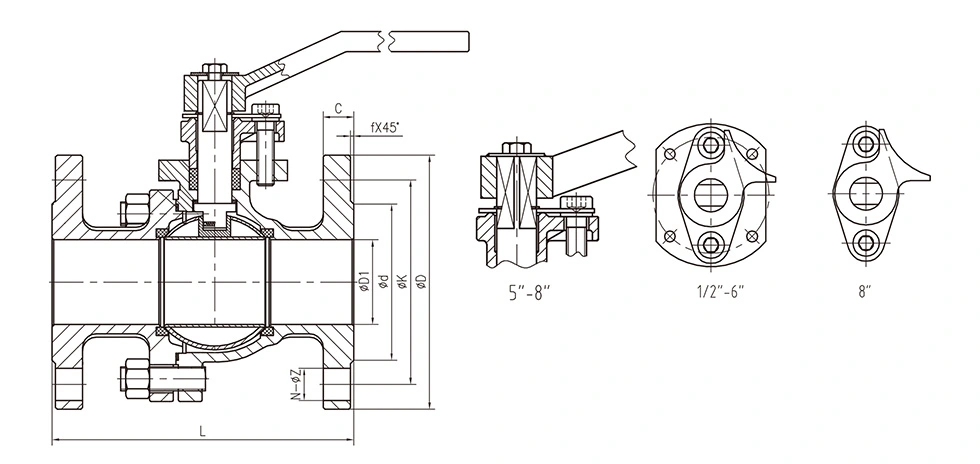

الأبعاد العامة:
| لا | مقاس | الأبعاد (مم) | |||||||
| د1 | d | K | D | C | f | N-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |

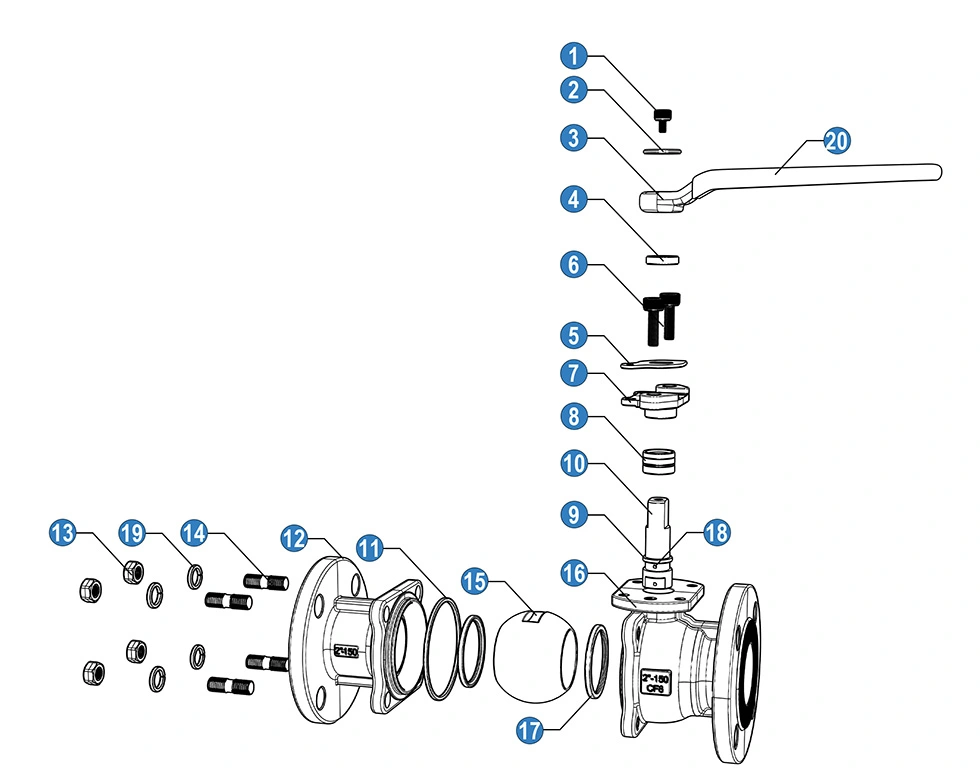

| لا | اسم | مادة |
| 1 | بولت | سس 304 |
| 2 | غسالة | سس 304 |
| 3 | مقبض | الألمنيوم المصبوب |
| 4 | حلقة الاحتفاظ | سس |
| 5 | تصحيح الاتجاه | سس 304 |
| 6 | بولت | سس 304 |
| 7 | غدة | سس 304 |
| 8 | التعبئة الجذعية | بتف |
| 9 | حلقة الاحتكاك | بتف |
| 10 | ينبع | سس 304 |
| 11 | طوقا | بتف |
| 12 | كاب | إس إس 316 (CF8M) |
| 13 | بندق | سس 304 |
| 14 | مسمار الترباس | سس 304 |
| 15 | كرة | سس 316 |
| 16 | جسم | سس 316 (CF8M) |
| 17 | مقعد الكرة | ربتف |
| 18 | جهاز الاستاتيكيه. | سس 316 |
| 19 | غسالة الربيع | سس 304 |
| 20 | التعامل مع الأكمام | بولي كلوريد الفينيل |
الميزات الرئيسية
اتصال خط أنابيب ذو حواف فئة 150
يوفر التكوين الطرفي ذو الحواف RF اتصالاً مثبتًا بين الصمام وخط الأنابيب. يجب أن يتطابق حجم الحافة وترتيب فتحة الترباس ونوع الواجهة والأبعاد ذات الصلة مع شفة خط أنابيب التزاوج قبل التثبيت. يغطي ASME B16.5 حواف الأنابيب وتركيبات الحواف في NPS 1/2 حتى NPS 24 ويتضمن أبعاد الحافة من الفئة 150 ومتطلبات درجة حرارة الضغط.
تركيب المحرك ISO 5211
تم تصميم واجهة تثبيت المشغل لأتمتة الدوران الجزئي. يحدد المعيار ISO 5211 أبعاد واجهة المرفقات وأبعاد مكونات القيادة المستخدمة لتوصيل المحركات المتوافقة بالصمامات الصناعية. ولذلك يجب فحص حجم التركيب وإخراج المشغل مع عزم دوران تشغيل الصمام.
مكونات حدود الضغط من الفولاذ المقاوم للصدأ
تستخدم المواصفات الرئيسية ASTM A351 CF8M (316) للجسم، وASTM A182 F316 للكرة والساق، وRPTFE للمقعد. يمكن أخذ مزيج المواد هذا في الاعتبار بالنسبة للمياه والنفط والغاز وغيرها من الوسائط المتوافقة حيث تلبي المواد المختارة الظروف الكيميائية ودرجة الحرارة المطلوبة.
تشغيل/إيقاف تشغيل ربع سنوي
يستخدم الصمام الكروي آلية ربع دورة للتنقل بين الوضعين المفتوح والمغلق. إنه مخصص في المقام الأول لخدمة العزل بدلاً من الاختناق المستمر. إذا كان تنظيم التدفق مطلوبًا، فيجب تقييم مدى ملاءمة الصمام والمقعد وظروف التشغيل قبل الاختيار.
البناء الاستاتيكيه
تتضمن قوائم المواد جهازًا مضادًا للكهرباء الساكنة لتكوين الصمام. عندما يتطلب التطبيق أداءً مضادًا للكهرباء الاستاتيكية، يجب تأكيد مواصفات الصمام الكاملة ومتطلبات الاختبار المعمول بها من خلال وثائق الطلب.
التطبيقات النموذجية
معالجة المياه:مناسبة لعزل خطوط المياه المتوافقة ومعدات المعالجة وألواح المعالجة التي تتطلب توصيلًا ذو حواف.
أنظمة النفط والغاز:ينطبق على خطوط أنابيب النفط والغاز والمعدات المتوافقة عندما تلبي مواد الصمام وفئة الضغط وتكوين الختم متطلبات الخدمة.
المعالجة الكيميائية:يمكن استخدامه لعزل سوائل العملية عندما تكون مواد الجسم والكرة والساق والمقعد والحشية متوافقة كيميائيًا مع الوسط.
معدات العمليات الصناعية:تسمح واجهة تركيب المشغل بدمج الصمام في المزلجات الآلية والمشعبات والمعدات التي تتطلب التحكم في الفتح/الإغلاق عن بعد.
عزل خطوط الأنابيب العامة:مناسب لأنظمة الأنابيب الصناعية التي تتطلب صمامًا كرويًا ذو حواف من الفئة 150 وتشغيل إيقاف يدوي أو آلي.
اختيار المحرك
يجب أن يعتمد اختيار المشغل على عزم التشغيل المطلوب للصمام بدلاً من الحجم الاسمي للأنبوب وحده. يمكن أن يؤثر حجم الصمام ومادة المقعد والضغط التفاضلي والوسط ودرجة الحرارة وتردد التشغيل على متطلبات عزم الدوران.
بالنسبة للتشغيل الهوائي، تأكد من ضغط الهواء المتوفر وعزم دوران خرج المشغل وموضع العطل وملحقات التحكم. بالنسبة للتشغيل الكهربائي، تحقق من عزم الدوران المطلوب وإمدادات الطاقة ودورة التشغيل ومتطلبات التغذية الراجعة. يجب أن تتوافق واجهة التثبيت ISO 5211 أيضًا مع المشغل المحدد وترتيب الاقتران.
اعتبارات الاختيار والتثبيت
قبل الطلب، تأكد من الحجم الاسمي وفئة الضغط فئة 150 وأبعاد الحافة ومواجهة التردد اللاسلكي وضغط التشغيل ودرجة الحرارة والجسم المتوسط والمطلوب ومواد القطع. بالنسبة للصمامات الآلية، قم بتوفير نوع المشغل وعزم الدوران المطلوب وواجهة التركيب ومتطلبات التحكم.
قبل التثبيت، افحص وجوه الحافة ونهايات الصمام بحثًا عن أي ضرر أو تلوث. قم بمحاذاة حواف التزاوج بشكل صحيح وأحكم ربط المسامير بالتساوي باستخدام حشية مناسبة وإجراءات التثبيت المعمول بها. تجنب إجبار خط الأنابيب على المحاذاة من خلال جسم الصمام.
بعد تركيب المشغل، تحقق من اتجاه الدوران وحدود الفتح/الإغلاق قبل وضع الصمام في الخدمة. يجب دعم المحركات الثقيلة أو علب التروس بشكل مناسب عند الحاجة حتى لا يتم نقل الأحمال الخارجية الزائدة إلى واجهة تركيب الصمام.
احتياطات الاستخدام
قم بتشغيل الصمام ضمن حدود الضغط ودرجة الحرارة المحددة. لا ينبغي التعامل مع قيمة 285PSI الواردة في جدول المنتج على أنها ضغط عالمي مسموح به لكل حجم ودرجة حرارة؛ وينبغي تأكيد تصنيف درجة حرارة الضغط المطبق للتكوين الفعلي.
اغسل خط الأنابيب قبل التشغيل لتقليل احتمالية دخول الحطام إلى الصمام وإتلاف المقعد أو أسطح الختم.
لا تستخدم الصمام الكروي للاختناق المستمر ما لم يتم تقييم التطبيق تقنيًا للمقعد المحدد وظروف التشغيل.
قبل الصيانة، قم بعزل خط الأنابيب وخفض ضغطه والتأكد من أن الصمام آمن للخدمة. بالنسبة للصمامات الآلية، قم بفصل أو عزل طاقة المشغل أو مصدر التحكم كما هو مطلوب بموجب إجراء الصيانة المطبق.
فحص الجودة والتوثيق
يمكن أن يشمل فحص الإنتاج التحقق من المواد وفحص الأبعاد وتجميع الجسم واختبار الضغط وفقًا لمتطلبات المنتج والطلب المعمول بها. يتم استخدام API 598 لفحص الصمامات ومتطلبات الاختبار، بينما يتناول ASME B16.34 متطلبات تصميم الصمامات ودرجة حرارة الضغط والأبعاد ذات الصلة.
بالنسبة للمشاريع التي تتطلب إمكانية التتبع، يجب التأكد من درجة المادة ومواصفات الصمام ومتطلبات الاختبار وتكوين المشغل قبل الإنتاج. يمكن لشركة Shangtai مراجعة الرسومات الفنية ومعلومات التطبيق عندما يتطلب المشروع تكوينًا محددًا للصمام والتشغيل الآلي.
التعليمات
1. ما هو الصمام الكروي ذو الحواف فئة 150 ANSI مع قاعدة ISO 5211 للمشغل المستخدم؟
يتم استخدام صمام كروي ذو حواف من فئة ANSI فئة 150 مع قاعدة ISO 5211 للمشغل لعزل التشغيل/الإيقاف في أنظمة الأنابيب الصناعية حيث يلزم وجود اتصال ذو حواف من الفئة 150 وواجهة مشغل جزئية. يمكن تهيئته للتشغيل اليدوي أو التحكم الآلي اعتمادًا على حجم الصمام وعزم دوران التشغيل ومتطلبات النظام.
2. ما هو الفرق بين تصنيف الفئة 150 والحد الأقصى للضغط المذكور في الجدول؟
الفئة 150 هي فئة الضغط، في حين أن 285PSI المدرجة هي قيمة الضغط القصوى الخاصة بالمنتج. يجب تأكيد ضغط العمل المسموح به وفقًا لحجم الصمام والمواد ودرجة الحرارة ومعدل درجة حرارة الضغط المطبق بدلاً من افتراض أن قيمة ضغط واحدة تنطبق على كل حالة تشغيل.
3. ما هو المحرك الذي يمكن تركيبه على الصمام؟
يمكن أخذ مشغلات الدوران الجزئية الهوائية والكهربائية بعين الاعتبار عندما تتطابق واجهة التركيب وعزم الدوران الناتج مع الصمام. يمكن أيضًا اعتبار التشغيل الهيدروليكي للتكوين المناسب. يجب أن يتضمن اختيار المشغل متطلبات عزم الدوران والدوران والطاقة أو إمدادات الهواء والتحكم.
4. لماذا يتم استخدام RPTFE لمقعد الصمام؟
تم تحديد RPTFE كمادة المقعد في تكوين المنتج المرفق. تعتمد ملاءمتها على وسط التشغيل والضغط ودرجة الحرارة. إذا كان التطبيق يتضمن مواد كيميائية عدوانية أو درجات حرارة خارج النطاق المحدد، فيجب مراجعة المقعد ومواد الختم قبل الاختيار.
5. ما الذي يجب التأكد منه قبل طلب الصمام الكروي ذو الحواف؟
تأكد من حجم الصمام وتصنيف الفئة 150 ومعيار الشفة والواجهة والمتوسط والضغط ودرجة الحرارة ومجموعة المواد وطريقة التشغيل. بالنسبة للصمام الآلي، يجب أيضًا توفير نوع المشغل وعزم الدوران وحجم التثبيت ISO 5211 ومتطلبات التحكم.
6. هل يمكن تغيير مادة الصمام من الفولاذ المقاوم للصدأ 316؟
يمكن اعتبار تكوينات المواد الأخرى وفقًا للتطبيق. يجب أن يأخذ اختيار المواد في الاعتبار ظروف التآكل والضغط ودرجة الحرارة والتوافق مع وسط العمل. يجب تأكيد المواد النهائية للجسم والكرة والساق والمقعد في مواصفات المنتج قبل الإنتاج.
