صمامات الكرة شفة

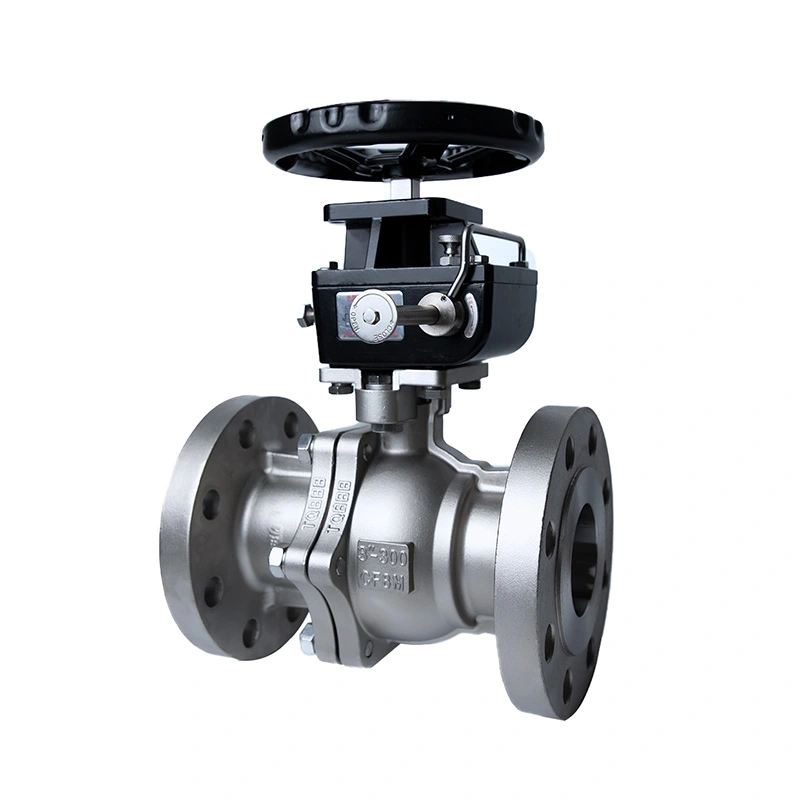

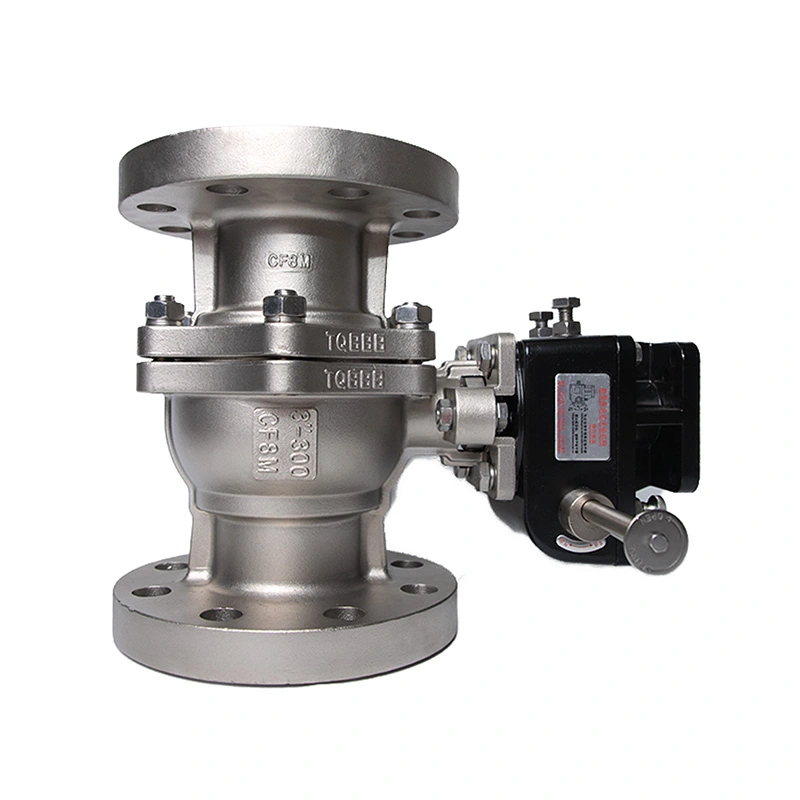

صمام كروي ذو حواف 300LB ANSI مع قاعدة ISO 5211 للمحرك
تم تصميم الصمام الكروي ذو الحواف Shangtai ANSI 300LB المزود بقاعدة ISO 5211 للمحرك لإغلاق خطوط الأنابيب الصناعية والتحكم الآلي في السوائل. توفر الوصلة ذات الحواف من الفئة 300 واجهة خط أنابيب مثبتة بمسامير، بينما تسمح قاعدة التثبيت ISO 5211 بتركيب مشغلات هوائية أو كهربائية متوافقة وفقًا لعزم دوران الصمام وظروف التشغيل المطلوبة.
تم تكوين الصمام الكروي ذو الحواف ANSI 300LB المزود بقاعدة ISO 5211 للمشغل لعزل خطوط الأنابيب الصناعية حيث يلزم وجود صمام ذو حواف من الفئة 300 وتشغيل جاهز للمشغل. تم تحديد حدود الضغط والمكونات الداخلية المصنوعة من الفولاذ المقاوم للصدأ لنطاق الضغط ودرجة الحرارة المذكور، في حين يمكن مطابقة تكوين الصمام مع التشغيل اليدوي أو الهوائي أو الكهربائي وفقًا للتطبيق.
تقوم شركة Shangtai بتصنيع الصمامات الكروية الصناعية في Wenzhou، Zhejiang، الصين، مع إجراء التصنيع والتجميع واختبار الضغط والفحص والتحضير النهائي وفقًا لمتطلبات المنتج المطبقة. بالنسبة لأوامر المشروع، يمكن تأكيد أبعاد الصمامات وتكوينات المواد ومتطلبات المشغل والرسومات والوثائق الفنية قبل الإنتاج.
الأبعاد الرئيسية
| مقاس | 1-1/2" - 8" |
| فئة الضغط | CL300 |
| اتصالات النهاية | شفة |
| أقصى ضغط | 740 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| أبعاد الحافة وتفاصيل فتحة الترباس | أسم B16.50 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| ينتهي الاتصال | الترددات اللاسلكية ذات الحواف |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |
بناء الصمام واختيار المواد
يستخدم الصمام جسمًا من الفولاذ المقاوم للصدأ ببنية ASTM A351 CF8M (316)، بينما تم تحديد الكرة والساق باسم ASTM A182 F316. توفر هذه المواد تكوينًا ثابتًا من الفولاذ المقاوم للصدأ لحدود الضغط والمكونات المبللة الرئيسية. يتم اختيار مقعد RPTFE، الذي يتكون من PTFE مع حشو بنسبة 15%، لنطاق التشغيل المحدد ويجب تأكيده وفقًا لوسط العملية الفعلي ودرجة الحرارة قبل الطلب.
هيكل من الفولاذ المقاوم للصدأ
يشكل جسم ASTM A351 CF8M (316) الهيكل الرئيسي للصمام الذي يحتوي على الضغط. يمكن اعتبار إنشاءات الفولاذ المقاوم للصدأ مناسبة للوسائط الصناعية حيث يعد توافق المواد ومقاومة التآكل من عوامل الاختيار المهمة.
316 الكرة والجذع
تستخدم الكرة والساق مادة ASTM A182 F316 وفقًا للتكوين المدرج. توفر الكرة عنصر التحكم في التدفق ربع دورة، بينما ينقل الجذع عزم دوران التشغيل من المقبض أو المحرك إلى الكرة.
مقعد RPTFE
يوفر مقعد RPTFE واجهة الختم حول الكرة. يجب التحقق من اختيار المقعد وفقًا للوسط ودرجة حرارة التشغيل والضغط وظروف الخدمة المطلوبة لأن توافق مقعد الصمام يمكن أن يختلف بين سوائل المعالجة المختلفة.
تكوين صمام كروي ذو حواف فئة 300
تكوين الفئة 300 مخصص لأنظمة الأنابيب التي تتطلب فئة ضغط أعلى من الفئة 150. الحد الأقصى للضغط المدرج هو 740 رطل لكل بوصة مربعة، ولكن لا ينبغي تحديد ضغط العمل المسموح به من الفئة الاسمية وحدها. تعتمد قدرة الضغط الفعلية على حجم الصمام والمواد ودرجة الحرارة وتقييم درجة حرارة الضغط المطبق.
توفر الأطراف ذات الحواف RF اتصالاً مثبتًا بفلنجات خطوط الأنابيب المطابقة. أثناء الاختيار، يجب فحص حجم الأنبوب الاسمي، وأبعاد الحافة، وفئة الضغط، ونوع المواجهة، وترتيب الحشية، ومواصفات الترباس، ومساحة التثبيت المتاحة وفقًا لنظام الأنابيب.
تركيب المحرك ISO 5211
يمكن تكوين الصمام الكروي ذي الحواف ANSI 300LB المزود بقاعدة ISO 5211 للمشغل للتشغيل الآلي من خلال واجهة التركيب ISO 5211 الخاصة به. يجب اختيار المشغل وفقًا لعزم دوران تشغيل الصمام وظروف الخدمة الفعلية بدلاً من حجم الصمام وحده.
يمكن اعتبار المحركات الهوائية والكهربائية للتحكم الآلي في التشغيل/الإيقاف. اعتمادًا على نظام التحكم، قد تكون هناك حاجة إلى مكونات إضافية مثل صمامات الملف اللولبي، أو مفاتيح الحد، أو أجهزة التغذية المرتدة للموضع، أو أجهزة تحديد المواقع. يجب التأكد من واجهة التركيب المتاحة، وعزم دوران المحرك، وزاوية الدوران، وإمدادات الطاقة أو الهواء، وإشارة التحكم قبل التجميع.
التشغيل اليدوي
يمكن استخدام التشغيل اليدوي حيث يتم تشغيل الصمام محليًا ولا يلزم التحكم الآلي. يجب اختيار طريقة التشغيل وفقًا لحجم الصمام، وموضع التثبيت، وتردد التشغيل، وعزم دوران التشغيل المطلوب.
التشغيل الهوائي
يعد التشغيل الهوائي مناسبًا للأنظمة التي يتوفر فيها الهواء المضغوط ويتطلب التشغيل السريع ربع دورة. يجب أن يتضمن عزم دوران المحرك بدلًا مناسبًا لظروف تشغيل الصمام واحتكاك المقعد.
التشغيل الكهربائي
يمكن استخدام التشغيل الكهربائي عندما يلزم دمج الصمام في نظام التحكم الكهربائي. يجب التأكد من الجهد ودورة العمل وعزم الدوران وحدود السفر ومتطلبات التغذية الراجعة والظروف البيئية أثناء اختيار المشغل.
عملية الإنتاج
1. التأكيد الفني
قبل الإنتاج، تتم مراجعة حجم الصمام المطلوب وتصنيف الفئة 300 ومواد الجسم والزخرفة ووسط العمل ودرجة الحرارة وتكوين المقعد وأبعاد الاتصال وطريقة التشغيل ومتطلبات المشغل. يمكن التحقق من الرسومات والمواصفات الفنية عندما يكون الصمام جزءًا من مشروع أكبر للأنابيب أو الأتمتة.
2. إعداد المواد والتفتيش
يتم فحص المواد الواردة والمكونات المشتراة وفقًا لمتطلبات الإنتاج والفحص المطبقة. يمكن مراجعة تعريف المواد والأبعاد وحالة السطح ووثائق المواد الداعمة للطلبات التي تتطلب إمكانية التتبع.
3. التصنيع باستخدام الحاسب الآلي
يتم استخدام التصنيع باستخدام الحاسب الآلي لواجهات جسم الصمام، وأسطح الحواف، ومكونات الكرة والساق، ومناطق الختم، وفتحات البراغي، وميزات الدقة الأخرى. يعد التحكم في الأبعاد أمرًا مهمًا للحفاظ على المحاذاة الصحيحة بين جسم الصمام ووصلة خط الأنابيب ومكونات التشغيل.
4. إعداد المكونات
يتم تحضير كرات الصمامات وأسطح الختم والسيقان والمقاعد والتعبئة والحشايا والمثبتات والمكونات الأخرى قبل التجميع. تعتمد متطلبات تشطيب السطح وتنظيفه على المادة والتطبيق المقصود.
5. التجميع والتفتيش أثناء العملية
يتم تجميع المكونات الداخلية وفقًا للتكوين المحدد. يمكن أن تشمل عمليات الفحص محاذاة الجذع، وحركة الكرة، وتركيب مكونات الختم، وأبعاد الحافة، وتجميع الجسم، وأبعاد واجهة تثبيت المشغل.
6. اختبار الضغط والوظيفة
تخضع الصمامات النهائية لضغط القشرة المطبق واختبارات تسرب المقعد. يتم أيضًا فحص وظيفة التشغيل، والظروف المتعلقة بعزم الدوران، والمظهر، ووضع العلامات، وعناصر الفحص المحددة الأخرى قبل الإصدار.
7. التفتيش النهائي والتعبئة والتغليف
يغطي الفحص النهائي تعريف المنتج والمستندات المطلوبة وحالة الصمام والأغطية الواقية والملحقات والتغليف. يجب حماية وجوه الحواف وأسطح التوصيل المكشوفة الأخرى أثناء النقل لتقليل مخاطر التعرض للتلف.
التطبيقات النموذجية
معالجة المياه وأنابيب المرافق
يستخدم للعزل في معدات معالجة المياه وخطوط أنابيب المرافق وأنظمة الضخ وتطبيقات المياه الصناعية ذات الصلة عندما تكون المواد المحددة متوافقة مع وسط الخدمة.
أنظمة النفط والغاز
ينطبق على عزل خطوط الأنابيب ووصلات المعدات في أنظمة النفط والغاز حيث تلبي فئة الضغط ومواصفات المواد وتكوين المقعد والمعايير المعمول بها متطلبات المشروع.
المعالجة الكيميائية
يمكن تحديده لوسائط المعالجة الكيميائية المتوافقة. يجب أن يأخذ اختيار المواد في الاعتبار التركيب الكيميائي والتركيز ودرجة الحرارة والضغط والتأثيرات المحتملة على الجسم والكرة والساق والمقعد.
أنظمة الطاقة والعمليات الصناعية
إن التوصيل ذو الحواف وتكوين الفئة 300 يجعل هذا الصمام مناسبًا للعمليات الصناعية والمرافق وأنابيب نظام الطاقة المحددة حيث يلزم توصيلات خطوط الأنابيب المثبتة بمسامير وعزل ربع دورة.
اعتبارات الاختيار والتثبيت
يجب أن يبدأ اختيار الصمام بظروف التشغيل الفعلية بدلاً من الحجم الاسمي للأنبوب وحده. يجب التأكد من المعلومات التالية قبل الطلب:
واسطة:حدد السائل وتحقق من توافقه مع مواد الجسم والكرة والساق والمقعد والتعبئة والحشية.
الضغط ودرجة الحرارة:تأكد من ضغط التشغيل الطبيعي والحد الأقصى، ونطاق درجة الحرارة، وتقلبات الضغط، وتقييمات درجة حرارة الضغط المطبقة.
اتصال شفة:قم بمطابقة حجم شفة الصمام، وتصنيف الفئة 300، وواجهة التردد اللاسلكي، وترتيب فتحة الترباس، ونوع الحشية، وأبعاد شفة خط الأنابيب.
تكوين التدفق والميناء:تأكد مما إذا كان إنشاء المنفذ الكامل أو المنفذ المنخفض مطلوبًا بناءً على سعة التدفق، وانخفاض الضغط، ومتطلبات الأنابيب.
المحرك:بالنسبة للصمامات الآلية، قم بتوفير عزم الدوران المطلوب للتشغيل، ونوع المشغل، وإمدادات الطاقة أو الهواء، وإشارة التحكم، ومتطلبات التغذية الراجعة.
تثبيت:يجب محاذاة حواف خطوط الأنابيب بشكل صحيح قبل تثبيتها. لا ينبغي إجبار الصمام على الوضع للتعويض عن اختلال الأنابيب، ويجب أن يظل الصمام ضمن حدود الضغط ودرجة الحرارة المحددة أثناء التشغيل.
الاختبار والتوثيق
يمكن أن يشمل فحص الصمامات اختبار ضغط الغلاف، واختبار تسرب المقعد، وفحص الأبعاد، وفحوصات التشغيل، والفحص البصري، والتحقق من العلامات وفقًا لمتطلبات الطلب المعمول بها. تم تخصيص API 598 لاختبار وفحص هذا الصمام.
يمكن توفير الوثائق الفنية وفقًا لتكوين المنتج ومتطلبات المشروع. قد تتضمن المستندات المتاحة أوراق بيانات المنتج ورسومات الأبعاد ومعلومات المواد وسجلات الفحص ووثائق الاختبار المعمول بها.
التعليمات
س 1: ما هو الصمام الكروي ذو الحواف ANSI 300LB المزود بقاعدة ISO 5211 للمشغل المستخدم؟
يتم استخدام الصمام الكروي ذو الحواف ANSI 300LB المزود بقاعدة ISO 5211 للمحرك لعزل خطوط الأنابيب الصناعية والتحكم الآلي في تشغيل/إيقاف السوائل. إنها مناسبة لتطبيقات المياه والنفط والغاز والكيماويات والمرافق والعمليات الصناعية المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة.
س 2: هل تعني الفئة 300 أن الصمام يمكن أن يعمل دائمًا عند 300 رطل لكل بوصة مربعة؟
لا، الفئة 300 هي فئة ضغط وليست قيمة ضغط ثابتة بالرطل لكل بوصة مربعة. يختلف ضغط العمل المسموح به باختلاف مادة الصمام وحجمه ودرجة حرارة التشغيل ومعدل درجة حرارة الضغط المطبق.
س3: كيف يجب اختيار المشغل؟
يجب اختيار المشغل وفقًا لعزم دوران التشغيل المطلوب للصمام، وظروف الخدمة، وتردد التشغيل، ومتطلبات التحكم. بالنسبة للتشغيل الهوائي أو الكهربائي، يجب أيضًا فحص واجهة التثبيت ومواصفات المشغل قبل التجميع.
س 4: ما هي مادة المقعد المتوفرة مع هذا الصمام؟
يستخدم التكوين المدرج مادة RPTFE (PTFE+15%fv) كمادة للمقعد. يمكن النظر في تكوينات أخرى للمقعد أو الختم عندما تتطلب الوسائط المختلفة أو ظروف درجة الحرارة مادة مختلفة.
س 5: هل يمكن تزويد الصمام بمحرك هوائي أو كهربائي؟
نعم. يمكن تكوين الصمام للتشغيل اليدوي أو تزويده بتشغيل هوائي أو كهربائي متوافق. يجب تأكيد اختيار المشغل وفقًا لحجم الصمام وعزم دوران التشغيل وطريقة التحكم ومتطلبات التثبيت.
س 6: ما هي المعلومات التي يجب تقديمها عند طلب عرض الأسعار؟
تتضمن المعلومات المفيدة حجم الصمام، وفئة الضغط، والوسط، وضغط التشغيل، ودرجة الحرارة، ومواد الجسم، ومواد المقعد، ومتطلبات الحافة، وطريقة التشغيل، ومواصفات المشغل، والكمية، وأي رسومات أو معايير فنية مطلوبة.
س7: هل يمكن تقديم الرسومات الفنية ووثائق المواد؟
نعم. يمكن توفير رسومات المنتج ومعلومات الأبعاد وتفاصيل المواد وسجلات الفحص وغيرها من المستندات الفنية المطبقة وفقًا لتكوين الصمام ومتطلبات المشروع.
