3 قطعة صمامات كروية
3 قطعة صمام كروي لحام ممتد

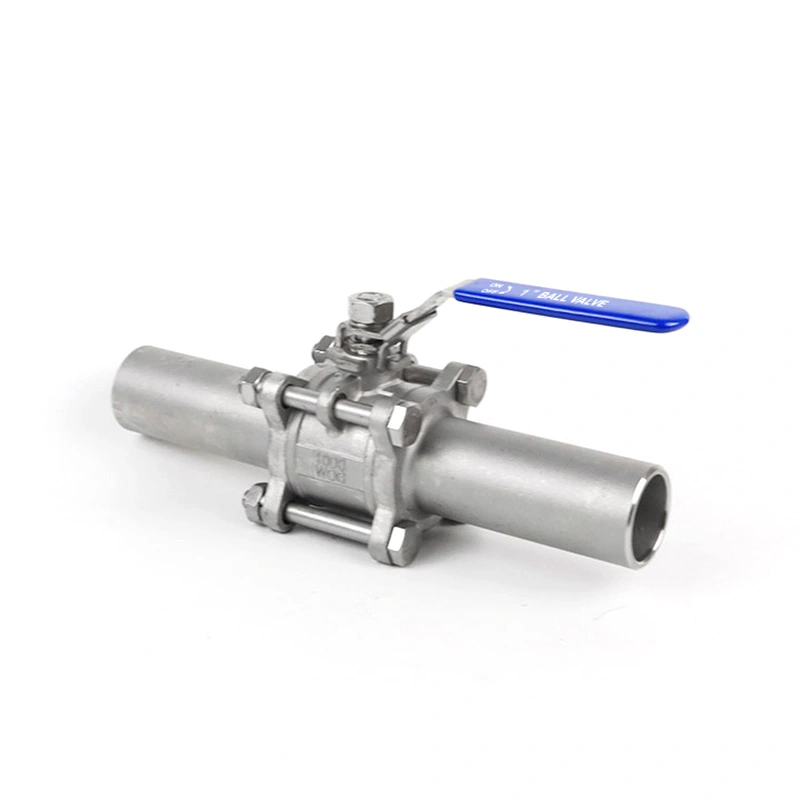

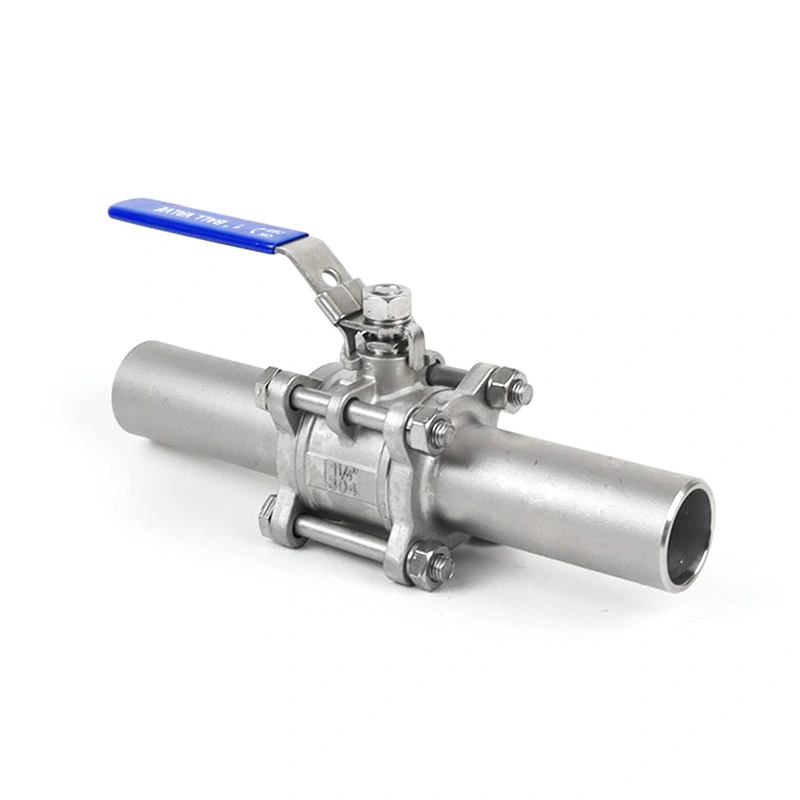

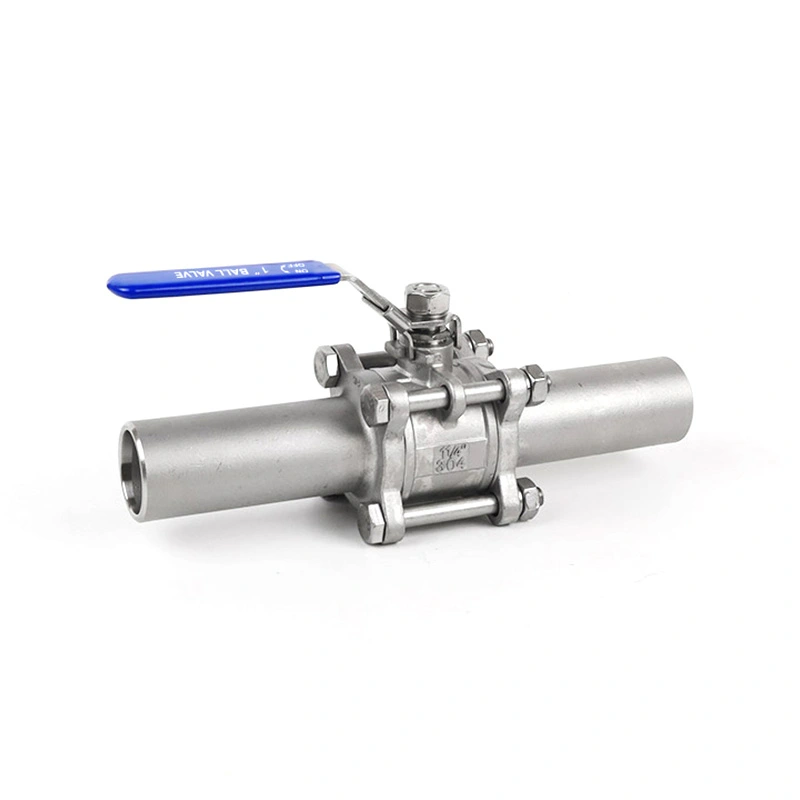

Shangtai 3PC Ball Valve Weld Extended هو صمام كروي من الفولاذ المقاوم للصدأ مصمم لأنظمة خطوط الأنابيب الملحومة. يجمع هيكلها المكون من ثلاث قطع مع نهايات اللحام الممتدة لاستيعاب تخطيطات الأنابيب مثل الخطوط المعزولة والمدفونة. تم تصميم الصمام للتحكم في تشغيل/إيقاف السوائل المتوافقة في الأنابيب الصناعية حيث يتم تحديد اتصال ملحوم.
يستخدم 3PC Ball Valve Weld Extended نهايات لحام بعقب ممتدة لتوفير طول لحام إضافي بين الصمام الجسم وخط الأنابيب. تعتبر الأطراف الممتدة مفيدة لخطوط الأنابيب المعزولة والمنشآت المدفونة وتخطيطات الأنابيب حيث يلزم مسافة لحام إضافية. يوفر الجسم المكون من ثلاث قطع أيضًا إمكانية الوصول إلى المكونات الداخلية له التفتيش والاستبدال بعد عزل خط الأنابيب.
الأبعاد الرئيسية
| مقاس | 1/4"-6" |
| فئة الضغط | CL150 |
| ينتهي اللحام بعقب | أسم B16.25 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

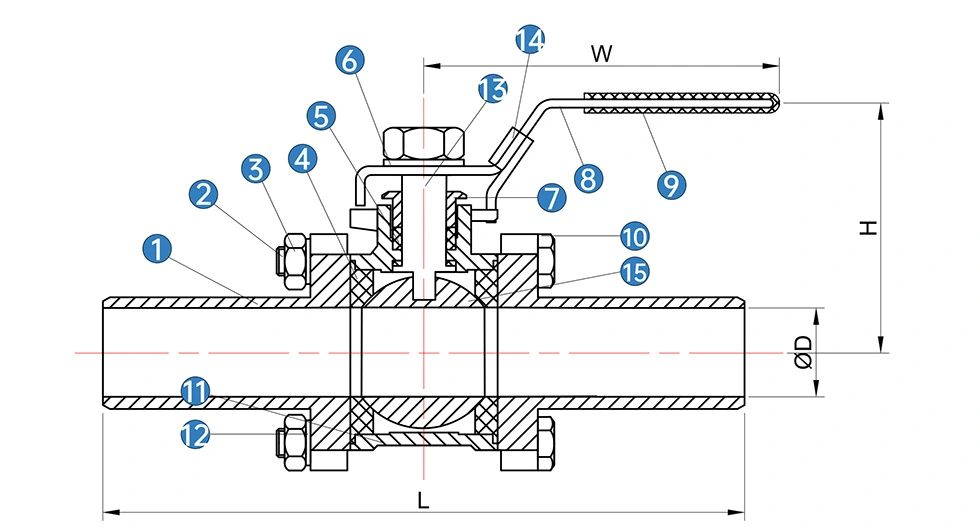

| لا | اسم | المادة (*ن/ب) | |
| 1 | كاب | سس 316 | سس 304 |
| 2 | بولت | سس 304 | سس 304 |
| 3 | بندق | سس 304 | سس 304 |
| 4 | مقعد الكرة | بتف | بتف |
| 5 | التعبئة الجذعية | بتف | بتف |
| 6 | غسالة الربيع | سس 304 | سس 304 |
| 7 | غدة | سس 316 | سس 304 |
| 8 | مقبض | سس | سس |
| 9 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
| 10 | بولت | سس 304 | سس 304 |
| 11 | جسم | سس 316 | سس 304 |
| 12 | غسالة الربيع | سس 304 | سس 304 |
| 13 | ينبع | SS316 | سس 304 |
| 14 | مقبض مزلاج | SS304 | سس 304 |
| 15 | كرة | SS316 | سس 304 |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP
| مقاس | D | L | H | W |
| 1/2" | 15 | 150 | 70 | 120 |
| 3/4" | 20 | 156 | 80 | 120 |
| 1" | 25 | 186 | 86 | 140 |
| 1-1/4" | 32 | 198 | 100 | 150 |
| 1-1/2" | 38 | 232 | 118 | 180 |
| 2" | 50 | 244 | 139 | 180 |
| 2-1/2" | 65 | 290 | 157 | 240 |
| 3" | 80 | 306 | 170 | 240 |
| 4" | 100 | 325 | 185 | 280 |
ميزات المنتج
1. نهايات اللحام التناكبي الممتدة
توفر نهايات اللحام الممتدة مساحة إضافية لحام خطوط الأنابيب وتساعد على إبقاء أعمال اللحام بعيدًا عن التيار الرئيسي جسم الصمام. يعد هذا التكوين مفيدًا لخطوط الأنابيب المعزولة أو المدفونة حيث يجب وضع الصمام خارج العزل أو في مكان يمكن الوصول إليه.
2. بناء ثلاث قطع
يسمح الجسم المقسم بفتح الصمام للفحص والصيانة. المقاعد والأختام وغيرها من الداخلية ويمكن الوصول إلى المكونات عند الحاجة إلى الاستبدال، مما يقلل الحاجة إلى استبدال مجموعة الصمامات بالكامل.
3. 316 مادة من الفولاذ المقاوم للصدأ
يستخدم اللحام الممتد ذو الصمام الكروي المكون من 3 قطع ASTM A351 CF8M (316) للجسم وASTM A182 F316 للكرة والساق. المقعد القياسي هو RPTFE (PTFE+15%fv). ويمكن توفير مجموعات مواد أخرى وفقا للمطلوب شروط الخدمة.
4. اتصال بعقب اللحام
نهايات اللحام تتبع متطلبات ASME B16.25. يوفر الاتصال الملحوم بعقب وصلة دائمة بين الصمام وخطوط الأنابيب، مع إجراء اللحام وإعداد الأنابيب التي تحددها مواصفات الأنابيب المعمول بها.
اللحام والتركيب
قبل اللحام، تحقق من حجم الأنبوب وأبعاد نهاية اللحام وحالة الشطب والمحاذاة. يجب أن يكون خط الأنابيب مدعوم بشكل صحيح لمنع الحمل الزائد على الصمام أثناء التثبيت. يجب أن تتبع إجراءات اللحام أيضًا مواصفات المشروع المعمول بها.
توفر الأطراف الممتدة مسافة إضافية بين منطقة اللحام والأجزاء الداخلية للصمام. اللحام المناسب و ويجب الاستمرار في اتباع إجراءات التحكم في الحرارة لحماية المقعد والأختام والمكونات الأخرى الحساسة للحرارة.
المواد وظروف التشغيل
تم تحديد الصمام لنطاق درجة حرارة -25 درجة مئوية إلى 150 درجة مئوية وضغط أقصى يبلغ 285 رطل لكل بوصة مربعة تحت القائمة الظروف. يجب تأكيد حدود التشغيل الفعلية وفقًا لحجم الصمام والوسط ودرجة الحرارة ودرجة الحرارة تصنيف درجة حرارة الضغط المطبق.
تم تصميم الجسم المصنوع من الفولاذ المقاوم للصدأ والكرة F316 والساق F316 للوسائط الصناعية المتوافقة. المقعد والختم يجب فحص اختيار المواد مقابل السائل الفعلي ودرجة الحرارة والضغط قبل الطلب.
فحص الجودة
فحص المواد
يمكن توفير تعريف المواد وسجلات الفحص ذات الصلة وفقًا لمتطلبات الطلب. مادة تتوفر تقارير الاختبار لتكوينات الصمامات المعمول بها.
التفتيش الأبعاد
يتم فحص أبعاد الصمام وميزات اللحام وفقًا لرسومات ومتطلبات المنتج المحددة. يمكن أن يشمل الفحص طول طرف اللحام والأبعاد وحالة التجميع العامة.
اختبارات الضغط والختم
يتبع اختبار الصمامات وفحصها متطلبات API 598. يتم إجراء اختبارات الضغط والختم للتحقق من أداء ختم جسم الصمام والمقعد قبل الشحن.
فحص الصمام النهائي
يغطي الفحص النهائي مظهر الصمام والتجميع وحماية نهاية اللحام وحالة التشغيل. المنتج المطلوب يمكن إعداد المستندات حسب الطلب.
التطبيقات
يعتبر 3PC Ball Valve Weld Extended مناسبًا للأنابيب الصناعية حيث يوجد اتصال ملحوم ولحام إضافي المسافة مطلوبة. وتشمل التطبيقات النموذجية معالجة البتروكيماويات، وأنظمة النفط والغاز، والطاقة الحرارية، معالجة المياه والتحكم في السوائل الصناعية العامة.
يعد التكوين الممتد مفيدًا بشكل خاص عند عزل خطوط الأنابيب أو التثبيت تحت الأرض أو الموقع يحد التصميم من المساحة المتاحة حول جسم الصمام. يجب التأكد من ملاءمة التطبيق بناءً على مواصفات المتوسطة والضغط ودرجة الحرارة وخطوط الأنابيب.
التعبئة والتغليف
يتم تعبئة الصمامات لنقل الصادرات باستخدام علب الكرتون المموجة والخشب الرقائقي. نهايات اللحام هي محمية أثناء التعبئة لتقليل مخاطر تلف الأسطح المائلة والوصلات أثناء المناولة شحنة.
التعليمات
1. ما هو الغرض من نهايات اللحام الممتدة في 3PC Ball Valve Weld Extended؟
توفر نهايات اللحام الممتدة مسافة لحام إضافية بين جسم الصمام وخط الأنابيب. فهي مفيدة ل خطوط الأنابيب المعزولة والمنشآت المدفونة والتخطيطات الأخرى التي تحتاج إلى وضع منطقة اللحام في مكان أبعد من جسم الصمام.
2. ما هي المواد المستخدمة للصمام؟
مادة الجسم القياسية هي ASTM A351 CF8M (316)، مع استخدام ASTM A182 F316 للكرة والساق. المقعد هو RPTFE (PTFE+15%fv). المواد الأخرى متاحة عند الطلب.
3. ما هو المعيار المطبق على نهايات اللحام التناكبي؟
يتم تحديد نهايات اللحام التناكبي وفقًا لـ ASME B16.25. يجب أن يتبع إجراء اللحام النهائي ما هو قابل للتطبيق مواصفات خط الأنابيب أو المشروع.
4. هل يمكن صيانة الصمام بعد التثبيت؟
نعم. يوفر الجسم المكون من ثلاث قطع إمكانية الوصول إلى المكونات الداخلية للفحص والاستبدال. يجب على خط الأنابيب يتم عزلها وخفض ضغطها قبل صيانة الصمام.
5. ما هي حدود الضغط ودرجة الحرارة؟
الحد الأقصى للضغط المدرج هو 285PSI، ونطاق درجة الحرارة هو -25 درجة مئوية إلى 150 درجة مئوية. التشغيل الفعلي المسموح به تعتمد الظروف على حجم الصمام والمتوسط ومعدل درجة حرارة الضغط المطبق.
6. ما هي الوثائق التي يمكن تقديمها؟
يمكن توفير تقارير اختبار المواد والفحص المطبق أو وثائق المنتج وفقًا للصمام متطلبات التكوين والنظام.
