3 قطعة صمامات كروية

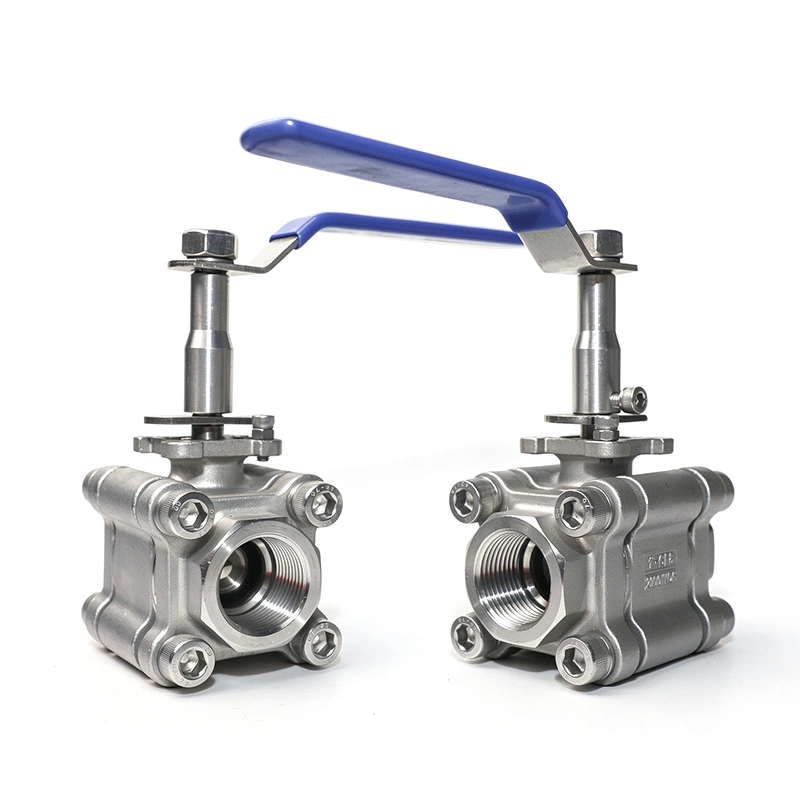

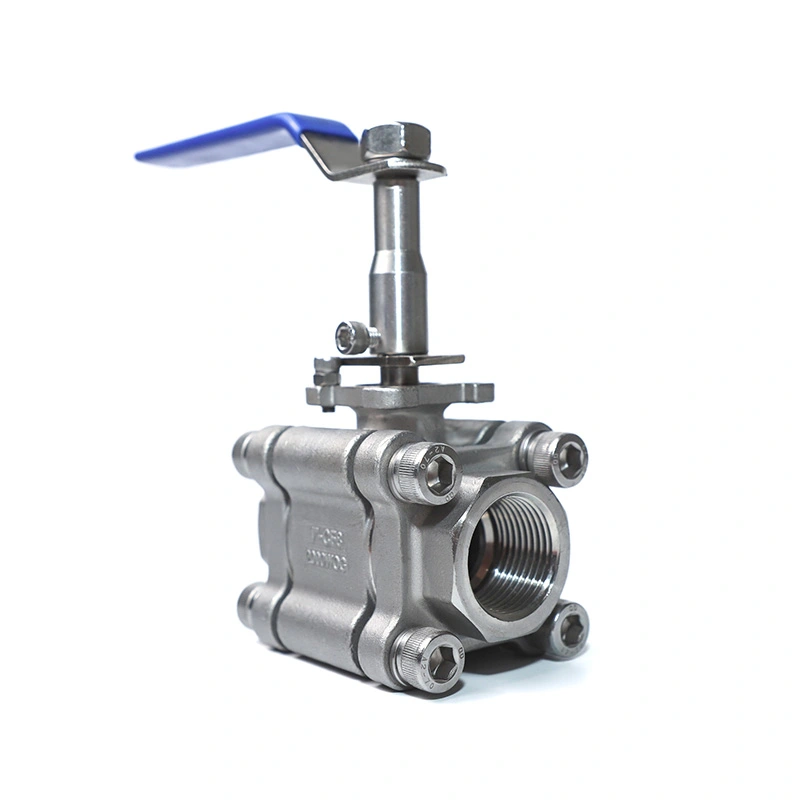

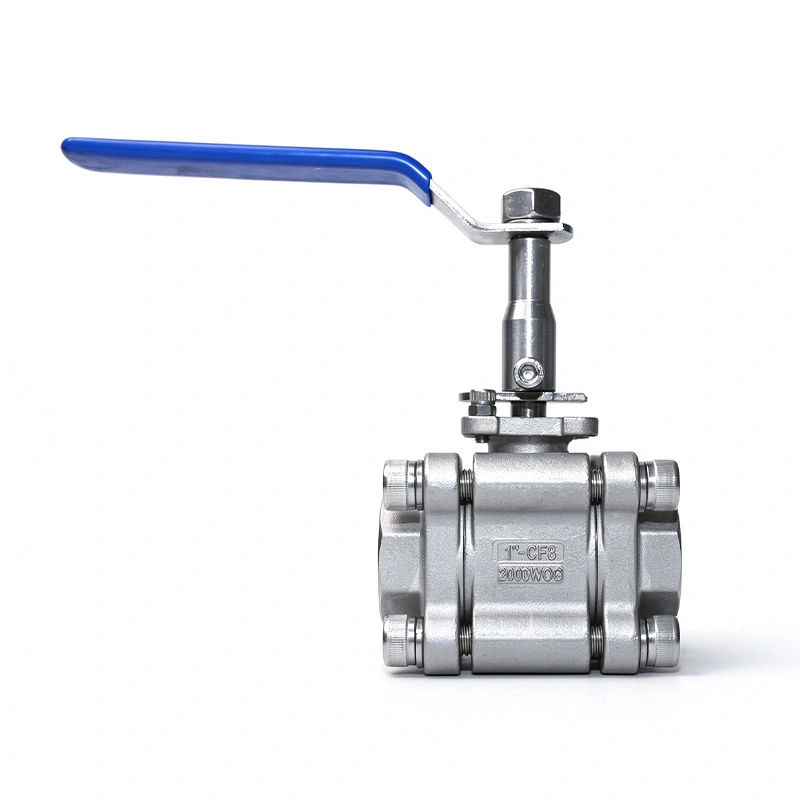

3 قطعة صمام كروي من الفولاذ المقاوم للصدأ 2000WOG ساق ممتدة
تم تصميم صمام الكرة Shangtai 3PC من الفولاذ المقاوم للصدأ 2000WOG Extended Stem لخطوط الأنابيب المعزولة والمنشآت المدفونة والتطبيقات الأخرى التي تتطلب جذعًا ممتدًا. تصنيف 2000WOG مناسب للتحكم في السوائل ذات الضغط العالي. يسمح تركيبها المكون من ثلاث قطع بسهولة التفكيك للفحص واستبدال الختم. تتوفر تقارير اختبار المواد، مع توفير مكونات مقاومة للضغط ودرجة الحرارة وفقًا لظروف التشغيل.
3 قطعة صمام كروي من الفولاذ المقاوم للصدأ 2000WOG تم تصميم الجذع الممتد لخطوط الأنابيب المعزولة والمنشآت المدفونة و التطبيقات الأخرى التي تحتاج إلى تمديد نقطة تشغيل الصمام. يتميز الصمام بفولاذ مقاوم للصدأ 316 الجسم والكرة والساق، وبناء من ثلاث قطع، ووصلات ملولبة NPT أو BSP. يسمح الجذع الممتد بـ صمام ليتم تشغيله بعيدا عن الجزء المعزول أو المدفون من خط الأنابيب.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | آيزو 17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

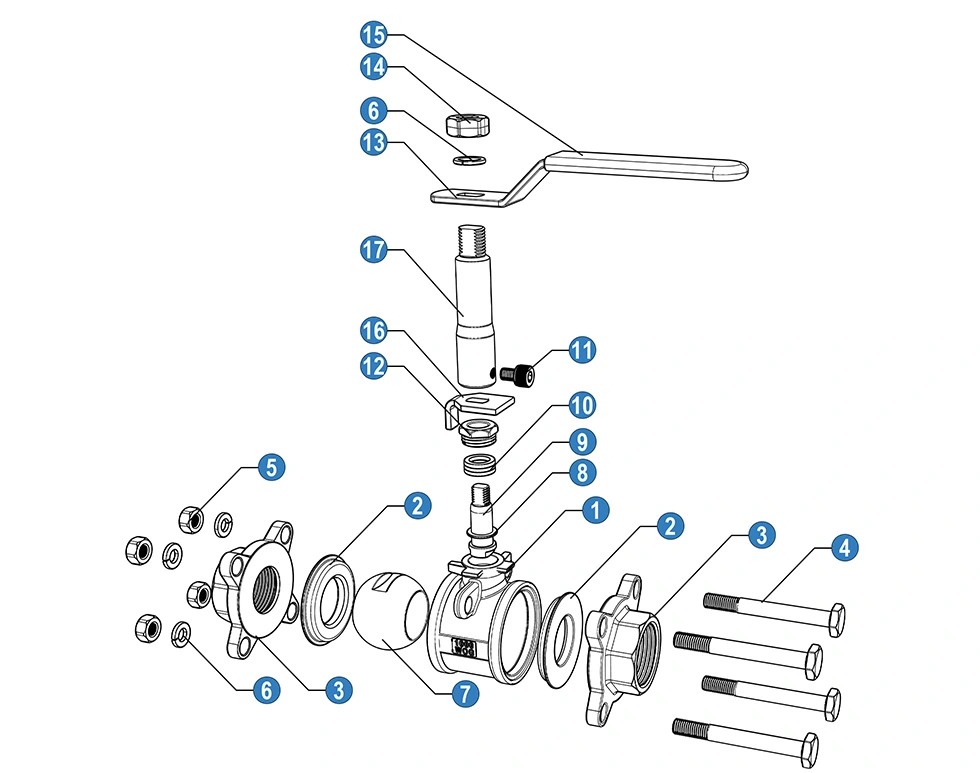

| لا | اسم | المادة(*N/B) - | المادة(*N/B) - |
| 1 | جسم | سس 316 | سس 304 |
| 2 | مقعد الكرة | بتف | بتف |
| 3 | كاب | سس 316 | سس 304 |
| 4 | بولت | سس 304 | سس 304 |
| 5 | بندق | سس 304 | سس 304 |
| 6 | غسالة الربيع | سس 304 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | التعبئة الجذعية | بتف | بتف |
| 11 | بولت | سس 304 | سس 304 |
| 12 | غدة | سس 316 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | بندق | سس 304 | سس 304 |
| 15 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
| 16 | لوحة القفل | سس 304 | سس 304 |
| 17 | تمديد صمام الجذعية | سس 316 | سس 304 |

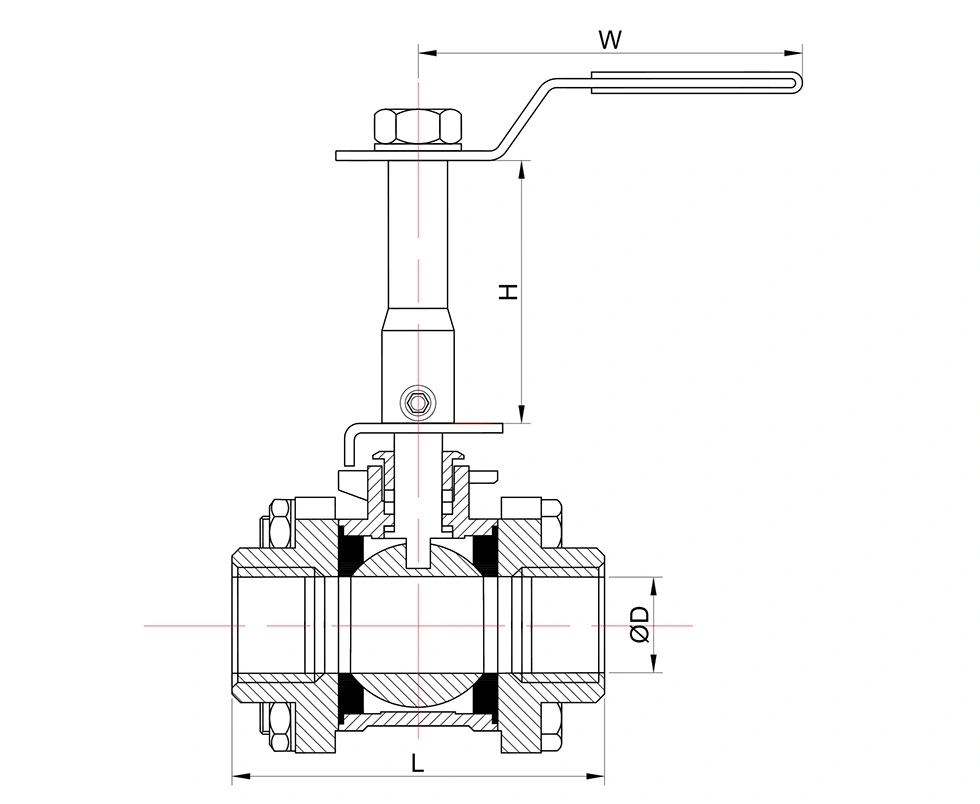

الأبعاد العامة:
| مقاس | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
الميزات الرئيسية
1. الجذع الممتد لخطوط الأنابيب المعزولة والمدفونة
يضع الجذع الممتد نقطة التشغيل أعلى أو بعيدًا عن منطقة اتصال خط الأنابيب. هذا التكوين هو مفيد عندما يؤدي عزل الأنابيب أو التركيب تحت الأرض أو الوصول المحدود إلى صعوبة تشغيل الجذع القياسي. يستخدم الجذع أيضًا هيكلًا مضادًا للانفجار لخدمة الضغط.
2. 316 هيكل من الفولاذ المقاوم للصدأ
الجسم مصنوع من الفولاذ المقاوم للصدأ ASTM A351 CF8M، بينما تستخدم الكرة والساق ASTM A182 F316. هذه المواد توفير مقاومة للتآكل لتطبيقات المياه والنفط والغاز والسوائل الصناعية المتوافقة. مقعد RPTFE هو المحددة لنطاق درجة الحرارة المدرجة وظروف الخدمة.
3. جسم من ثلاث قطع
يسمح الجسم المكون من ثلاث قطع بالوصول إلى المكونات الداخلية للفحص والصيانة. يمكن أن يكون الصمام يتم تفكيكها عندما يلزم فحص أو استبدال المقعد أو الأختام أو الأجزاء الداخلية الأخرى، وهو أمر مفيد صيانة أنظمة خطوط الأنابيب المثبتة.
4. تصنيف الضغط 2000WOG
تم تحديد الجذع الممتد المكون من 3 قطع من الفولاذ المقاوم للصدأ 2000WOG للتحكم في السوائل ذات الضغط العالي والتشغيل، مع الحد الأقصى للضغط 1975 رطل لكل بوصة مربعة مدرج في بيانات المنتج. ينبغي تأكيد ضغط العمل المطبق وفقًا لحجم الصمام ودرجة الحرارة والوسط ومعدل درجة حرارة الضغط ذي الصلة.
المعايير ومراقبة الجودة
تم تصنيع الصمام وفقًا لمتطلبات ISO 17292/API 608، مع الإشارة إلى تصنيفات درجة حرارة الضغط وفقًا لـ ASME B16.34 والاختبار والفحص وفقًا لـ API 598. يشمل فحص الإنتاج المواد الواردة الفحوصات واختبار الضغط واختبارات الختم والفحص النهائي للصمام.
تتوفر وثائق ISO 9001 وCE لتكوينات الصمامات المعمول بها. يمكن أيضًا أن تكون تقارير اختبار المواد المقدمة وفقا لمتطلبات الطلب والوثائق.
التطبيقات
يمكن استخدام صمام كروي من الفولاذ المقاوم للصدأ مكون من 3 قطع 2000WOG ممتد في أنظمة خطوط الأنابيب حيث يكون الصمام ممتدًا التشغيل مطلوب، بما في ذلك خطوط المعالجة المعزولة، وخطوط الأنابيب المدفونة، ومعالجة المياه، وأنظمة النفط والغاز، المعالجة الكيميائية والتحكم في السوائل الصناعية العامة.
قبل الاختيار، تحقق من وسط خط الأنابيب وضغط التشغيل ودرجة الحرارة ومعيار الاتصال والمتاح مساحة التثبيت. يجب أيضًا التأكد من توافق المواد للجسم والكرة والساق والمقعد.
التعليمات
1. ما هو استخدام الجذع الممتد؟
يتم استخدام الجذع الممتد لخطوط الأنابيب المعزولة والمنشآت المدفونة والمواقع الأخرى التي يوجد بها الصمام يجب وضع نقطة التشغيل بعيدًا عن اتصال خط الأنابيب. يوفر الوصول إلى الصمام بدون إزالة العزل المحيط أو كشف قسم خط الأنابيب المدفون.
2. ما هي المواد المستخدمة للصمام؟
الجسم هو ASTM A351 CF8M (316)، في حين أن الكرة والساق هما ASTM A182 F316. المقعد القياسي هو RPTFE (PTFE+15% حجم الجهد). وتتوفر مواد أخرى حسب شروط الخدمة المطلوبة.
3. ما هو نطاق الضغط ودرجة الحرارة الذي يدعمه الصمام؟
تسرد بيانات المنتج أقصى ضغط يبلغ 1975 رطل لكل بوصة مربعة ونطاق درجة حرارة يتراوح من -25 درجة مئوية إلى 150 درجة مئوية. المسموح به فعليا يعتمد الضغط على حجم الصمام ودرجة الحرارة والوسط ومعدل درجة حرارة الضغط المطبق.
4. ما هي اتصالات الموضوع المتاحة؟
اتصالات الخيط القياسية هي NPT وBSP. يمكن مناقشة متطلبات الاتصال الأخرى وفقًا لـ مواصفات خط الأنابيب.
5. هل يمكن تخصيص مكونات المواد والختم؟
نعم. يمكن توفير مواد الجسم والكرة والساق والمقعد ومواد الختم الأخرى وفقًا لوسط التشغيل والضغط ومتطلبات درجة الحرارة.
6. ما هي الوثائق المتوفرة؟
يمكن أن تتضمن وثائق المنتج القابلة للتطبيق تقارير اختبار المواد وسجلات الفحص وISO 9001 أو CE الوثائق الخاصة بتكوين الصمام ذي الصلة.
7. كيف يتم تعبئة الصمام للتصدير؟
يتم تعبئة الصمامات في علب كرتون مموجة وحالات من الخشب الرقائقي لشحن التصدير. يمكن تعديل العبوة وفقًا لحجم الصمام وكمية الطلب ومتطلبات النقل.
