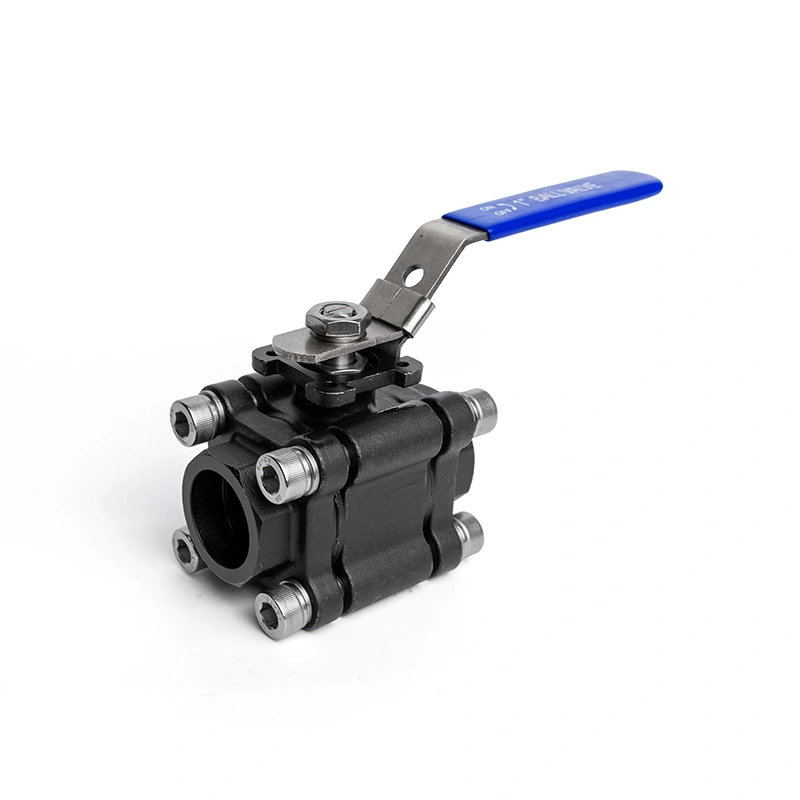

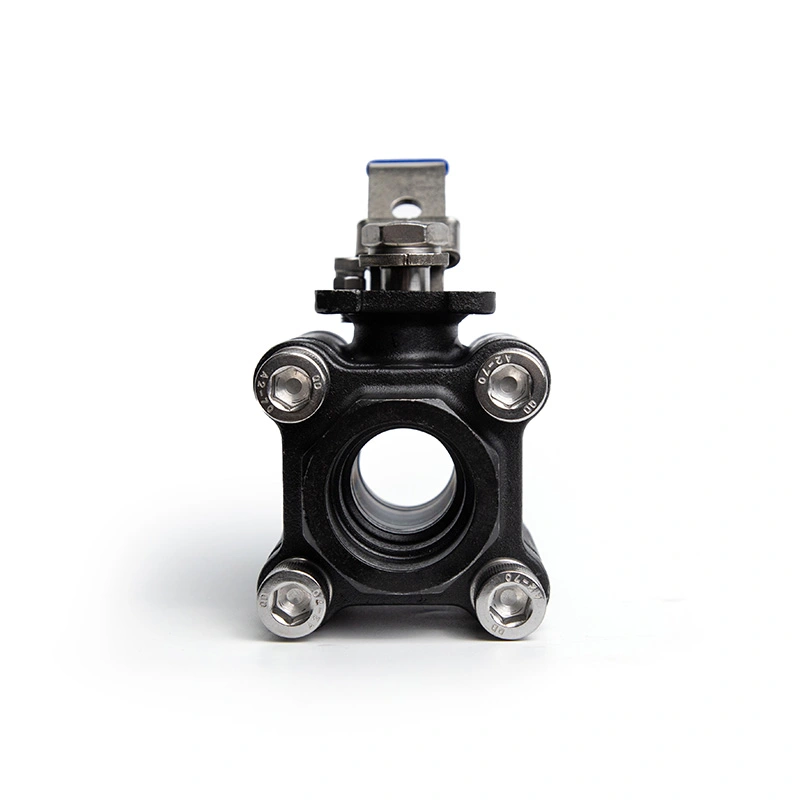

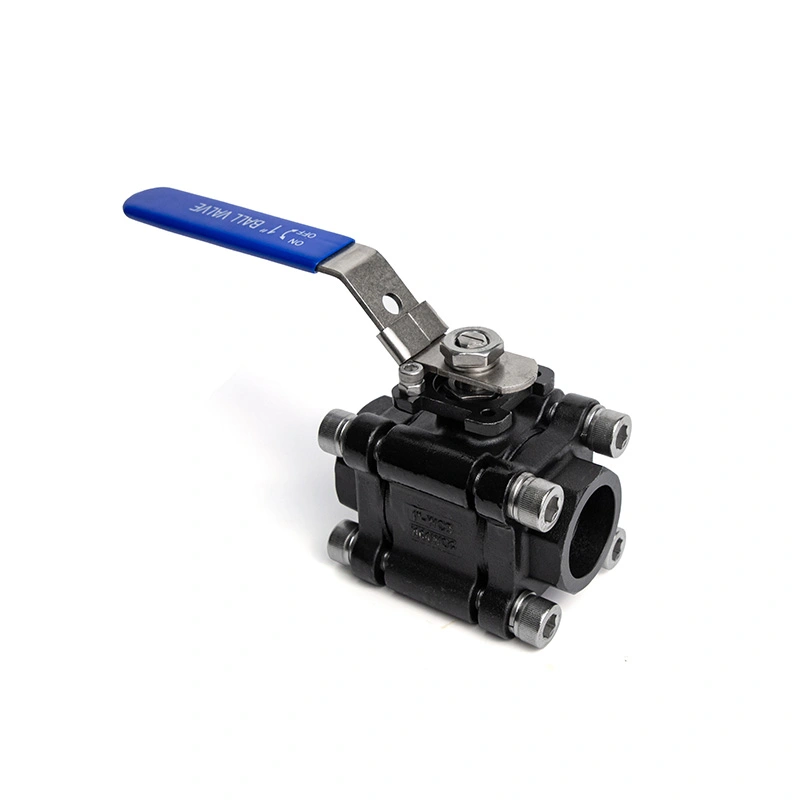

3 قطعة صمام كروي من الصلب الكربوني 2000WOG
تم تصنيف Shangtai 3PC Carbon Steel Ball Valve 2000WOG بـ 1975 PSI ويتميز بجسم مكون من ثلاث قطع مع ساق مضاد للانفجار. يمكن تكوين المكونات ذات التصنيف الحراري والضغط لظروف التشغيل المختلفة. تتوفر وثائق ISO 9001 وCE، إلى جانب تقارير اختبار المواد وتغليف التصدير للطلبات المعمول بها.
3 قطعة صمام كروي من الصلب الكربوني 2000WOG عبارة عن صمام كروي مكون من ثلاث قطع مع ساق ممتد لخطوط الأنابيب المعزولة، المنشآت والتطبيقات المدفونة حيث تحتاج نقطة التشغيل إلى تمديد. تصنيف 2000WOG و البناء المكون من ثلاث قطع يجعله مناسبًا للتحكم في السوائل ذات الضغط العالي والإيقاف. يمكن تفكيك الصمام ل فحص واستبدال المقاعد أو الأختام.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | آيزو 17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 316 |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

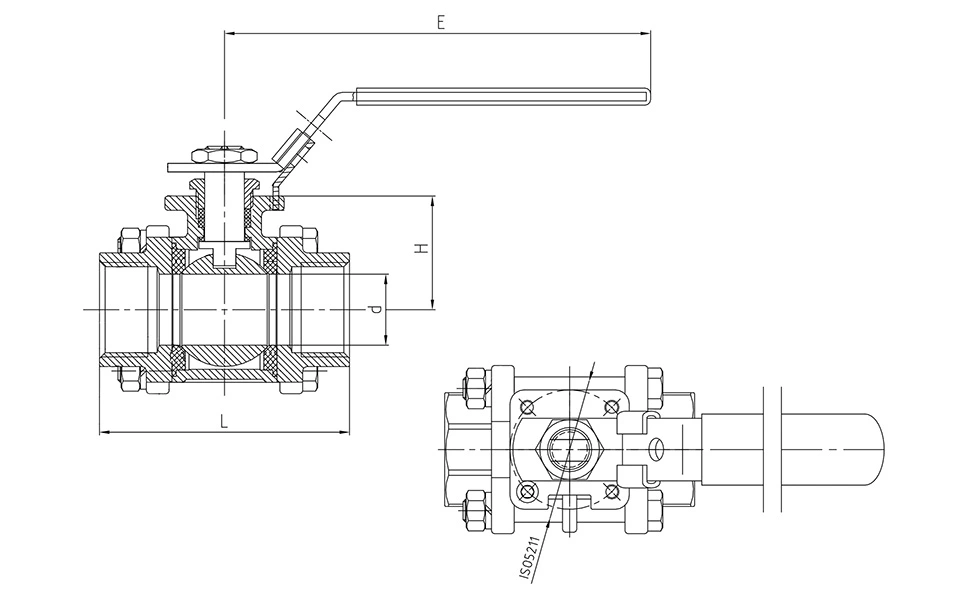

| مقاس | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |

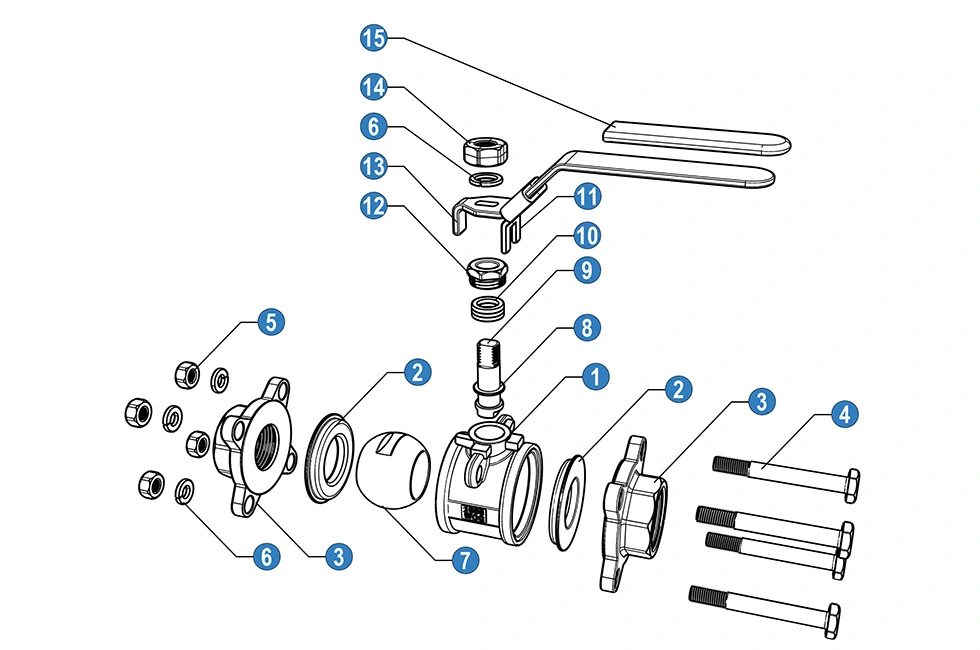

| لا | اسم | مادة | ||
| 1 | جسم | الكربون الصلب | ||
| 2 | مقعد الكرة | بتف | ||
| 3 | كاب | الكربون الصلب | ||
| 4 | بولت | سس 201 | ||
| 5 | بندق | سس 201 | ||
| 6 | غسالة الربيع | سس 201 | ||
| 7 | كرة | سس 201 | سس 304 | سس 316 |
| 8 | حلقة الاحتكاك | بتف | ||
| 9 | ينبع | سس 201 | سس 304 | سس 316 |
| 10 | التعبئة الجذعية | بتف | ||
| 11 | جهاز القفل | سس 201 | ||
| 12 | غدة | سس 201 | سس 304 | سس 316 |
| 13 | مقبض | سس | ||
| 14 | بندق | سس 201 | ||
| 15 | التعامل مع الأكمام | بولي كلوريد الفينيل | ||
N: ينتهي الخيط وفقًا لـ ANSI B 2.1 NPT
ب:ينتهي الخيط وفقًا لـ BS21 BSP
الميزات الرئيسية
1. جذع ممتد لظروف التثبيت الخاصة
يوفر الجذع الممتد إمكانية الوصول إلى نقطة تشغيل الصمام عندما يكون خط الأنابيب معزولًا أو مدفونًا أو مثبتًا في مكان مع وصول محدود. يساعد هيكل الجذع المضاد للانفجار على الاحتفاظ بالساق داخل جسم الصمام عندما الصمام تحت الضغط.
2. بناء ثلاث قطع
يسمح الجسم المكون من ثلاث قطع بفتح الصمام للفحص والصيانة. المقاعد والأختام وغيرها من الداخلية يمكن الوصول إلى المكونات لاستبدالها عند الحاجة. هذا البناء عملي لخطوط الأنابيب الصناعية الأنظمة التي تتطلب الصيانة الدورية.
3. 1975PSI أقصى ضغط
ال3 قطعة صمام كروي من الصلب الكربوني 2000WOGتم إدراجه بأقصى ضغط يبلغ 1975PSI. ال يعتمد ضغط العمل المطبق على حجم الصمام ودرجة الحرارة والوسط ومعدل درجة حرارة الضغط. ال يشير تصنيف 2000WOG إلى خدمة المياه والنفط والغاز بموجب شروط التصنيف المعمول بها.
4. اتصالات معاهدة حظر الانتشار النووي وBSP
يتوفر الصمام مع وصلات ملولبة NPT وBSP. يجب أن يتطابق اختيار الاتصال مع خط الأنابيب المتطلبات القياسية والتثبيت.
المواد والمعايير
يستخدم التكوين المتوفر ASTM A351 316 لجسم الصمام، وASTM A182 F316 للكرة والساق، وRPTFE (PTFE+15%fv) للمقعد. وتتوفر مواد أخرى عند الطلب حسب شروط الخدمة المطلوبة.
يعتمد التصميم والتصنيع على ISO 17292/API 608. ويتبع الاختبار والفحص API 598، بينما تتم الإشارة إلى تقييمات درجة حرارة الضغط إلى ASME B16.34. نطاق درجة الحرارة المذكور هو -25 درجة مئوية إلى 150 درجة مئوية.
ضبط الجودة
يغطي فحص الإنتاج التحقق من المواد الواردة واختبار الضغط واختبارات الختم والصمام النهائي التفتيش. يمكن توفير تقارير اختبار المواد ووثائق المنتج المطبقة وفقًا للصمام متطلبات التكوين والنظام.
تتوفر وثائق ISO 9001 وCE للتكوينات المعمول بها. يمكن للمواد والمقعد ومكونات الختم يتم اختيارها أيضًا وفقًا للضغط ودرجة الحرارة والوسط المطلوب.
التطبيقات
يمكن اعتبار الصمام الكروي المصنوع من الصلب الكربوني 3PC 2000WOG لخدمة التشغيل والإيقاف عالي الضغط في الأنابيب الصناعية الأنظمة، بما في ذلك معالجة المياه والنفط والغاز والمعالجة الكيميائية والهواء المضغوط والتحكم العام في السوائل. ال يعد الجذع الممتد مفيدًا بشكل خاص حيث يؤدي العزل أو عمق التثبيت إلى صعوبة تثبيت ساق الصمام القياسي الوصول.
قبل الاختيار، تأكد من ضغط العمل ودرجة الحرارة والوسط وحجم الصمام ونوع الاتصال والمتاح مساحة التثبيت. يجب التحقق من توافق المواد للجسم والكرة والساق والمقعد.
التعليمات
1. ما هو الحد الأقصى لضغط العمل للصمام الكروي الفولاذي الكربوني 3PC 2000WOG؟
تسرد بيانات المنتج أقصى ضغط يبلغ 1975 رطل لكل بوصة مربعة. ينبغي تأكيد ضغط العمل الفعلي المسموح به وفقًا لحجم الصمام ودرجة الحرارة والوسط ومعدل درجة حرارة الضغط المطبق.
2. ما هو استخدام الجذع الممتد؟
يتم استخدام الجذع الممتد لخطوط الأنابيب المعزولة والمنشآت المدفونة والمواقع التي يعمل فيها الصمام يجب وضع النقطة بعيدًا عن اتصال خط الأنابيب.
3. ما هي اتصالات الموضوع المتاحة؟
تتوفر اتصالات مترابطة NPT وBSP. يجب أن يتم اختيار الاتصال وفقًا لمعيار خط الأنابيب ومتطلبات التثبيت.
4. هل يمكن تخصيص مواد الصمام؟
نعم. يمكن توفير مواد الجسم والكرة والساق والمقعد ومواد الختم الأخرى وفقًا للضغط المتوسط المطلوب ودرجة الحرارة.
5. ما هي الوثائق التي يمكن تقديمها؟
يمكن توفير تقارير اختبار المواد ووثائق الفحص أو المنتج المطبقة وفقًا للصمام متطلبات التكوين والنظام. تتوفر وثائق ISO 9001 وCE للتكوينات المعمول بها.
6. كيف يتم تعبئة الصمام للتصدير؟
يتم تعبئة الصمامات في علب كرتون مموجة وحالات من الخشب الرقائقي لشحن التصدير. يمكن أن تكون مواصفات التعبئة والتغليف يتم تعديلها وفقًا لحجم الصمام والكمية ومتطلبات النقل.
