3 قطعة صمامات كروية

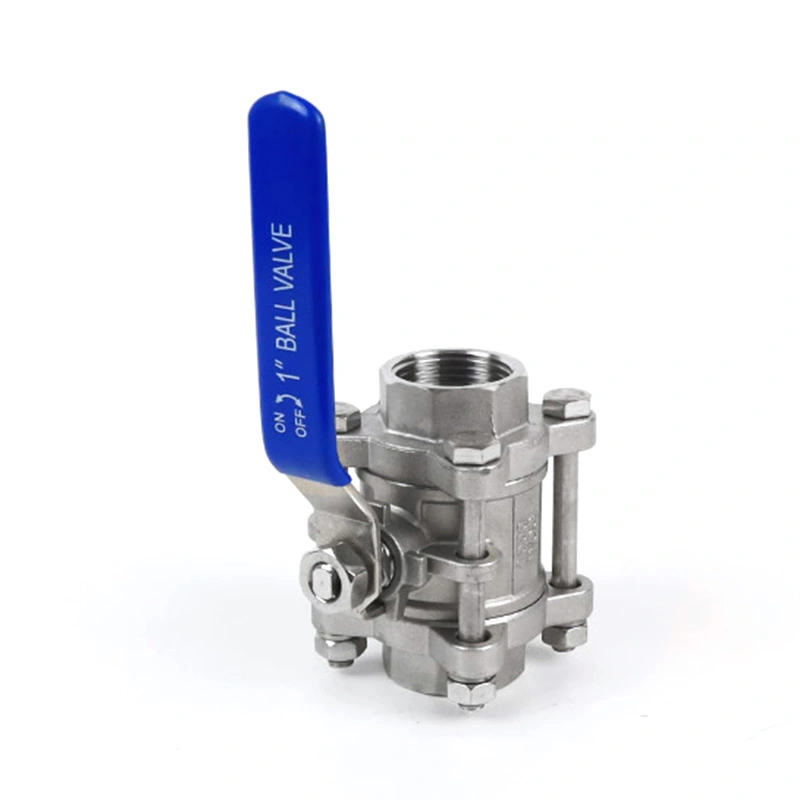

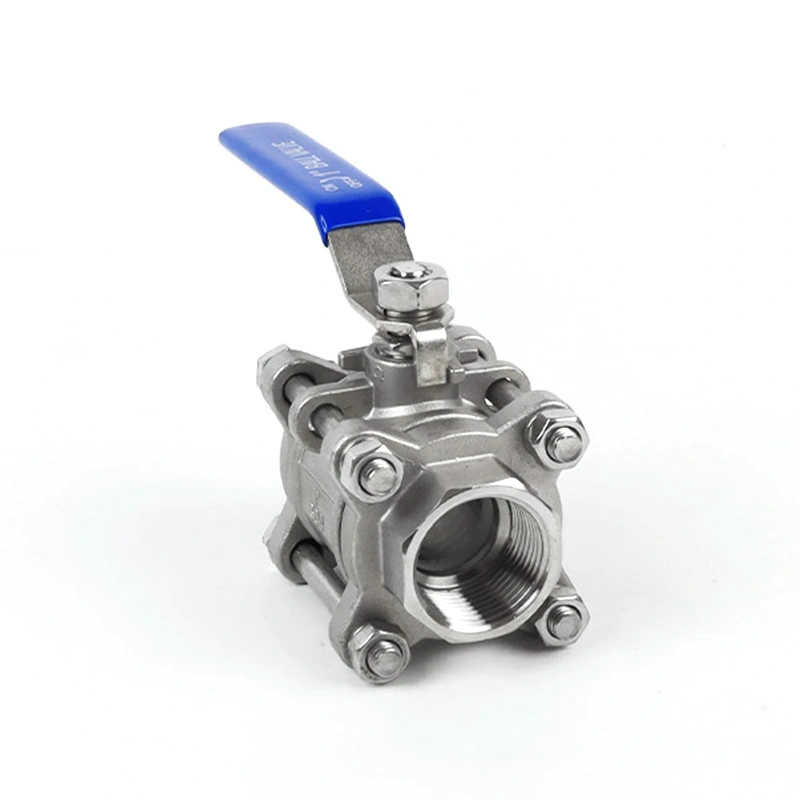

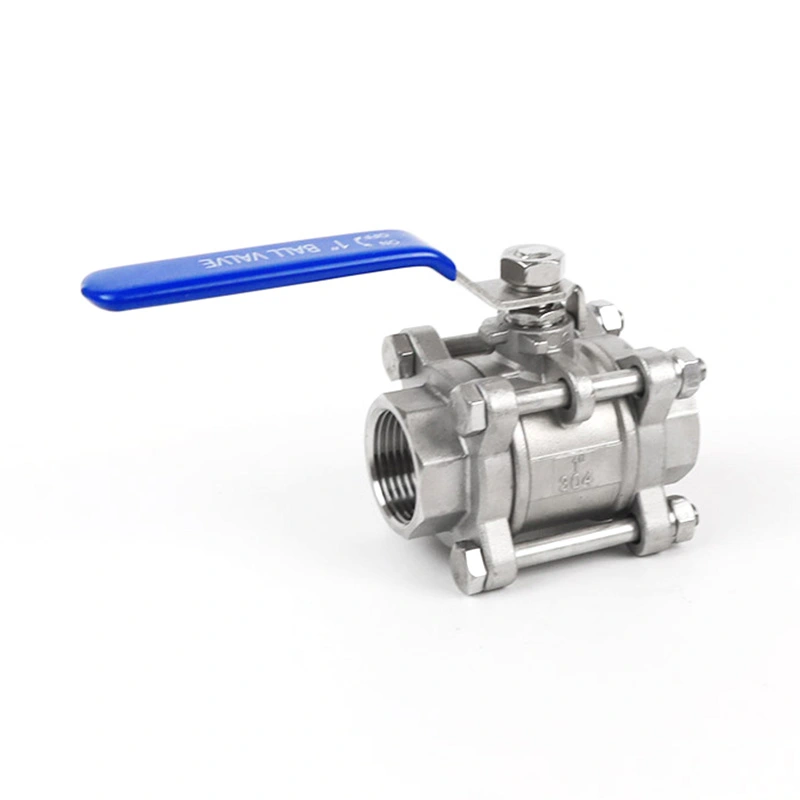

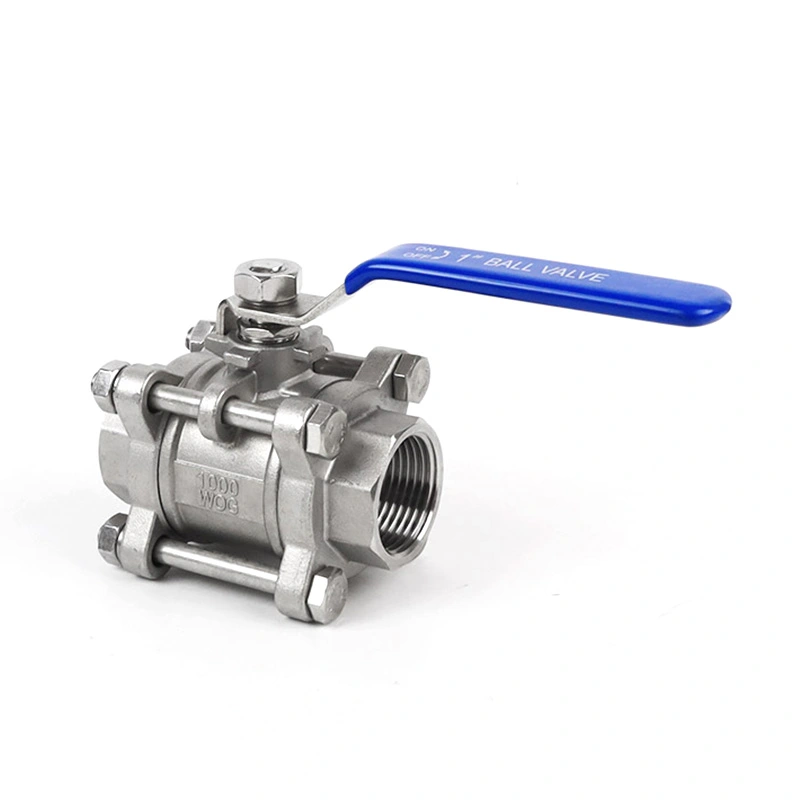

3 قطعة صمام الكرة قابل للقفل
تم تصنيع صمام الكرة القابل للقفل Shangtai 3PC للتطبيقات التي تتطلب التحكم في التشغيل/الإيقاف القابل للقفل. كمصنع مباشر، توفر Shangtai مكونات درجة الحرارة والضغط القابلة للتخصيص لتلبية متطلبات التشغيل المحددة. تتوفر شهادات CE وISO 9001، بالإضافة إلى وثائق المواد للمنتجات المعمول بها.
تم تصميم الصمام الكروي القابل للقفل Shangtai 3PC للتحكم الآمن وعالي الأداء في السوائل. تتميز بقوة آلية القفل لمنع التشغيل غير المصرح به أو العرضي، فهي عنصر أساسي في العمليات الحرجة السلامة الصناعية. نحن ندرك أن ظروف العمل تختلف؛ ولذلك، فإننا نقدم خيارات تخصيص مرنة للمكونات الداخلية (مثل المقاعد والأختام) لتتوافق تمامًا مع درجة الحرارة والضغط المحددين لديك المتطلبات.
الأبعاد الرئيسية
| مقاس | 1/4" - 6" |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

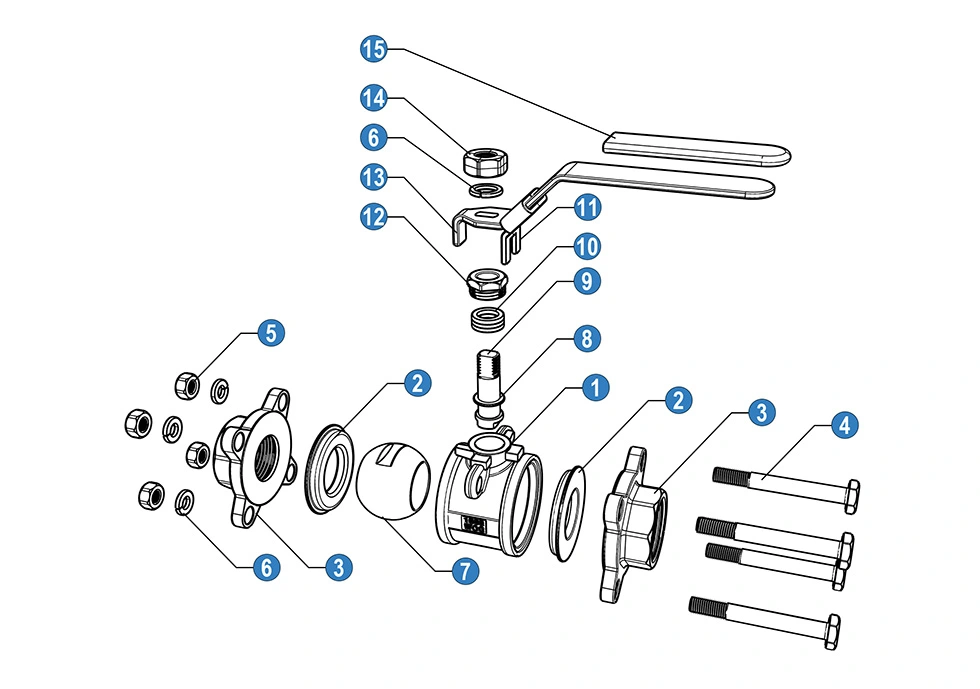

| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | مقعد الكرة | بتف | بتف |
| 3 | كاب | سس 316 | سس 304 |
| 4 | بولت | سس 304 | سس 304 |
| 5 | بندق | سس 304 | سس 304 |
| 6 | ربيع | سس 304 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | التعبئة الجذعية | بتف | بتف |
| 11 | قفل | سس 304 | سس 304 |
| 12 | غدة | سس 316 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | بندق | سس 304 | سس 304 |
| 15 | مقبض | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

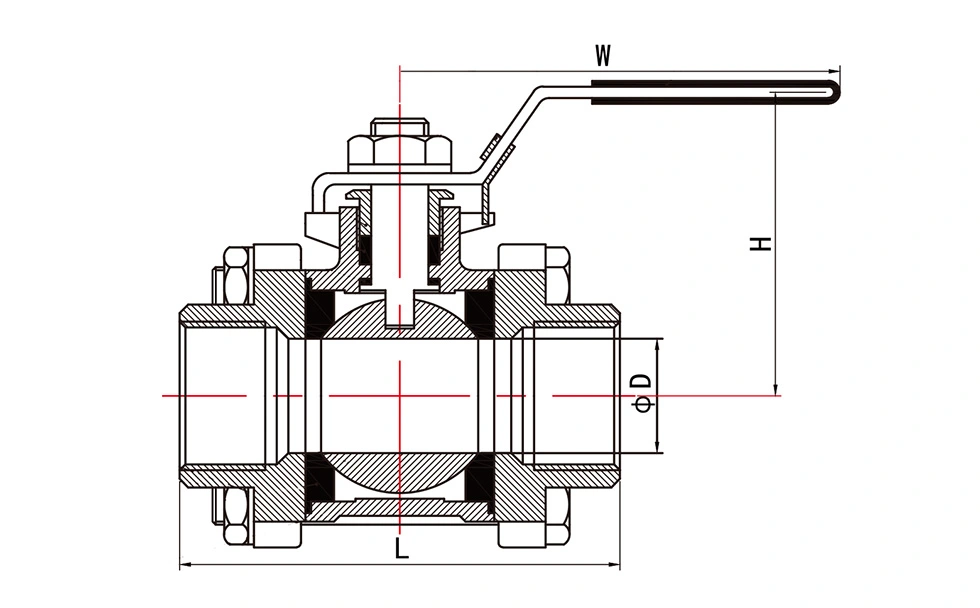

الأبعاد العامة:
| مقاس | د (مم) | ث (مم) | همم) | لتر (مم) | الوزن (كجم) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/4" | 32 | 128 | 75 | 95 | 1.28 |
| 1 1/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 1/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 106 | 110 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
لماذا تختار شانغتاي؟
1. تصميم متفوق مكون من 3 قطع لسهولة الصيانة
على عكس الصمامات القياسية المكونة من قطعة واحدة أو قطعتين، فإن هيكلنا المكون من 3 قطع يسمح للجسم المركزي بالخروج بسهولة. هذا يعني أنت يمكن استبدال الأختام الداخلية وإجراء الصيانة الروتينية دون إزالة الصمام بالكامل من خط الأنابيب، تقليل وقت توقف النظام وتكاليف العمالة بشكل كبير.
2. مراقبة الجودة بلا هوادة
نحن نتميز في السوق من خلال معايير التفتيش الصارمة لدينا. لقد حصلت Shangtai بكل فخر على شهادة ISO9001 وCE. بالمقارنة مع البدائل المتوسطة في السوق، تخضع صماماتنا لاختبارات ضغط وتسرب أكثر صرامة. نحن نقدم كاملة تقارير اختبار المواد (MTRs) مع كل طلب، مما يضمن الشفافية والموثوقية بنسبة 100% لمشروعاتك.
3. مصنع المصدر الحقيقي: الموازنة بين التكلفة والجودة
نحن لسنا ورشة تجميع أو شركة تجارية. تمتلك شركة Shangtai عملية التصنيع بأكملها، بدءًا من الخام صب إلى التصنيع الدقيق والتجميع النهائي — كل ذلك داخل منشأتنا الخاصة. هذا التحكم الكامل في سلسلة التوريد يلغي هوامش الربح للوسطاء، مما يسمح لنا بتقديم صمامات صناعية متميزة بأسعار تنافسية للغاية.
التعليمات
1. ما هو صمام الكرة القابل للقفل 3PC؟
الصمام الكروي القابل للقفل المكون من 3 قطع عبارة عن صمام كروي مكون من ثلاث قطع مزود بمقبض قفل مصمم للمساعدة في منع حدوث ذلك بشكل غير مقصود تشغيل الصمام. كما يتيح الجسم المكون من ثلاث قطع سهولة الوصول إلى المكونات الداخلية للفحص والفحص صيانة.
2. ما هو الغرض من مقبض القفل؟
يمكن تثبيت مقبض القفل في وضع الصمام المحدد، مما يساعد على تقليل مخاطر الفتح العرضي أو الإغلاق أثناء التشغيل أو الصيانة أو صيانة المعدات.
3. ما هي المواد المتوفرة لهذا الصمام الكروي؟
تشمل خيارات المواد الشائعة الفولاذ المقاوم للصدأ والفولاذ الكربوني، اعتمادًا على نموذج الصمام وتطبيقه المتطلبات. يمكن أيضًا اختيار مواد المقعد والختم وفقًا لدرجة حرارة العمل والوسط.
4. ما هي الوسائط التي يمكن استخدام الصمام معها؟
يمكن استخدام الصمام للمياه المتوافقة والزيت والغاز والهواء المضغوط والسوائل الصناعية. للتآكل يجب التأكد من توافق المواد الكيميائية أو الوسائط عالية الحرارة أو السوائل الخاصة الأخرى والمواد والختم قبل الاختيار.
5. ما هو نطاق الضغط ودرجة الحرارة الذي يمكنه التعامل معه؟
يعتمد نطاق الضغط ودرجة الحرارة المطبق على حجم الصمام، مادة الجسم، مادة المقعد، الاتصال النوع والتكوين المحدد. يجب التحقق من ظروف التشغيل الفعلية مقارنة بظروف المنتج تصنيف درجة الحرارة الضغط.
6. هل يمكن استخدام الصمام مع مشغل هوائي أو كهربائي؟
نعم. اعتمادًا على تكوين الصمام، يمكن استخدام المحركات الهوائية أو الكهربائية للتحكم الآلي في التشغيل/الإيقاف. يجب التأكد من واجهة تركيب المشغل وعزم دوران التشغيل المطلوب قبل التجميع.
