3 قطعة صمامات كروية
3 قطع صمام كروي 2000WOG مع قاعدة ISO 5211 للمحرك

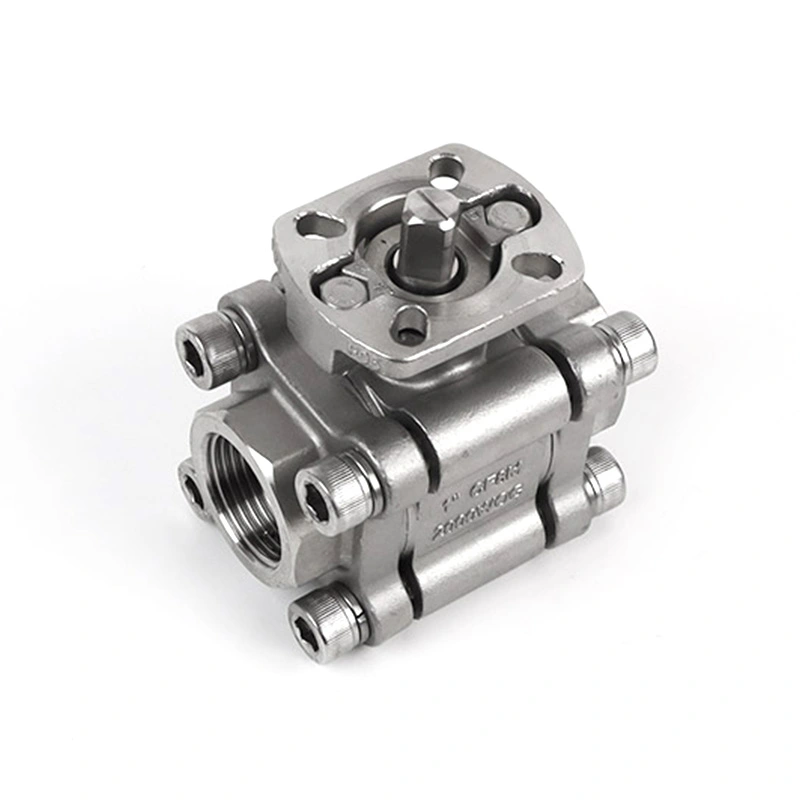

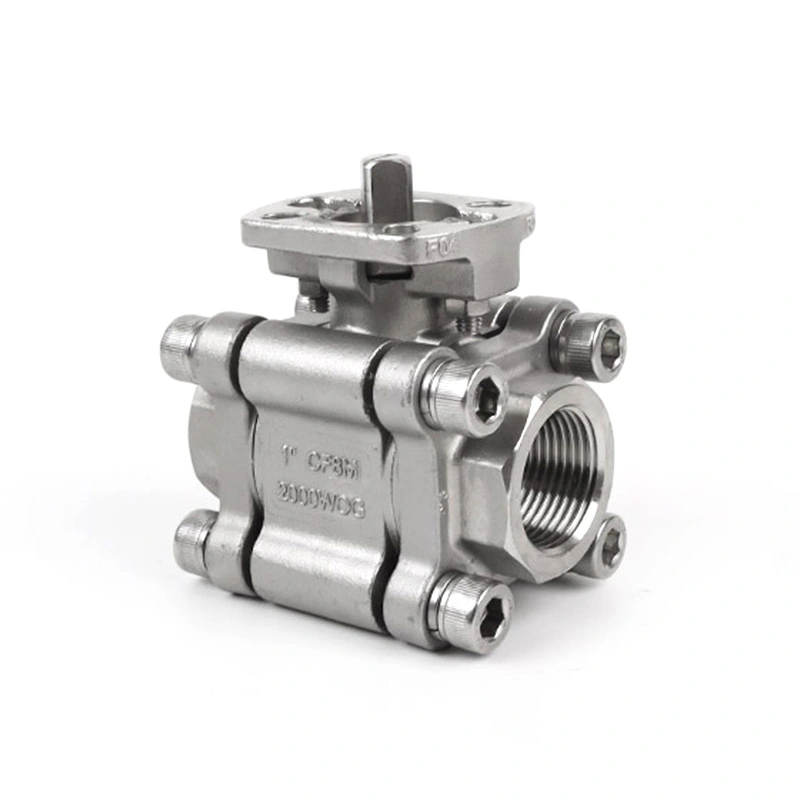

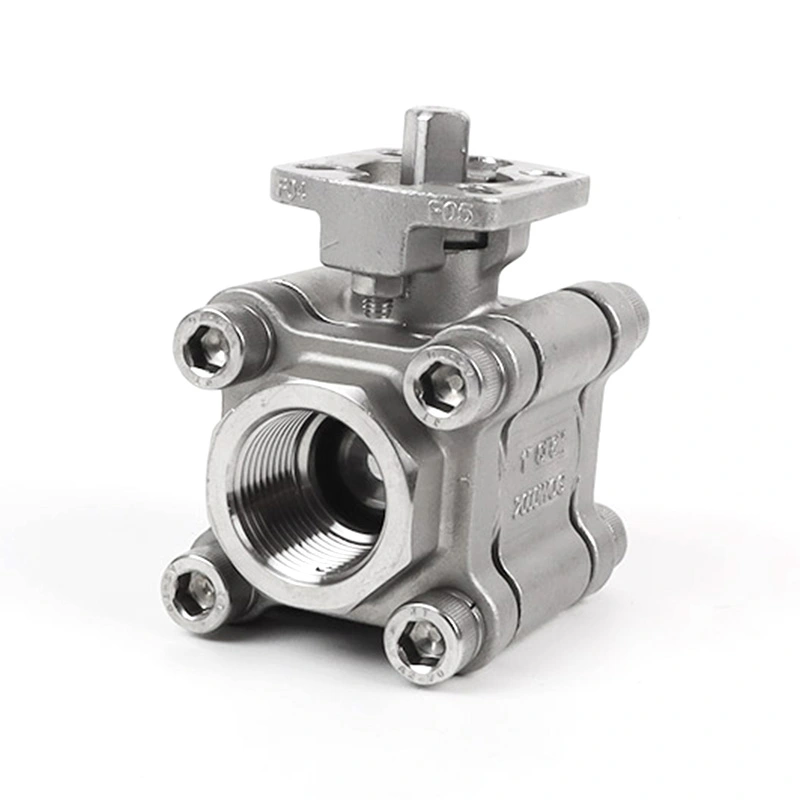

يحتوي الصمام الكروي 3PC 2000WOG مع قاعدة ISO 5211 للمشغل على هيكل مكون من ثلاث قطع، وساق مضاد للانفجار وقاعدة تثبيت ISO 5211 للمحركات الهوائية أو الكهربائية. يتوفر تكوين 2000WOG لخدمة المياه والنفط والغاز ضمن حدود الضغط ودرجة الحرارة المحددة. تقوم Shangtai بتصنيع الصمام في Wenzhou، الصين، مع توفر خيارات المواد والمكونات وفقًا لظروف التشغيل المطلوبة.
Shangtai 3PC Ball Valve 2000WOG مع قاعدة ISO 5211 للمحرك عبارة عن صمام كروي من الفولاذ المقاوم للصدأ مكون من ثلاث قطع مصمم للخدمة اليدوية أو الآلية عند التشغيل والإيقاف. يستخدم الصمام جسمًا وكرة وساقًا من الفولاذ المقاوم للصدأ 316، مع قاعدة تثبيت ISO 5211 لتركيب المشغل. وهي متوفرة في التوصيلات المترابطة NPT وBSP ويمكن تهيئتها لمختلف الوسائط الصناعية وظروف التشغيل.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | آيزو 17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |
| لا | اسم | ميتريال |
| 1 | جسم | CF8M |
| 2 | كاب | CF8M |
| 3 | مقعد | ربتف |
| 4 | كرة | 316 |
| 5 | ينبع | 316 |
| 6 | غسالة التوجه | بتف |
| 7 | يا الدائري | فيتون |
| 8 | التعبئة | بتف |
| 9 | غدة التعبئة | 304 |
| 10 | تحديد موقع قطعة | 304 |
| 11 | بولت | 304 |
| 12 | بندق | 304 |
| 13 | مقبض | 201 |
| 14 | بولت | 304 |
| 15 | بندق | 304 |

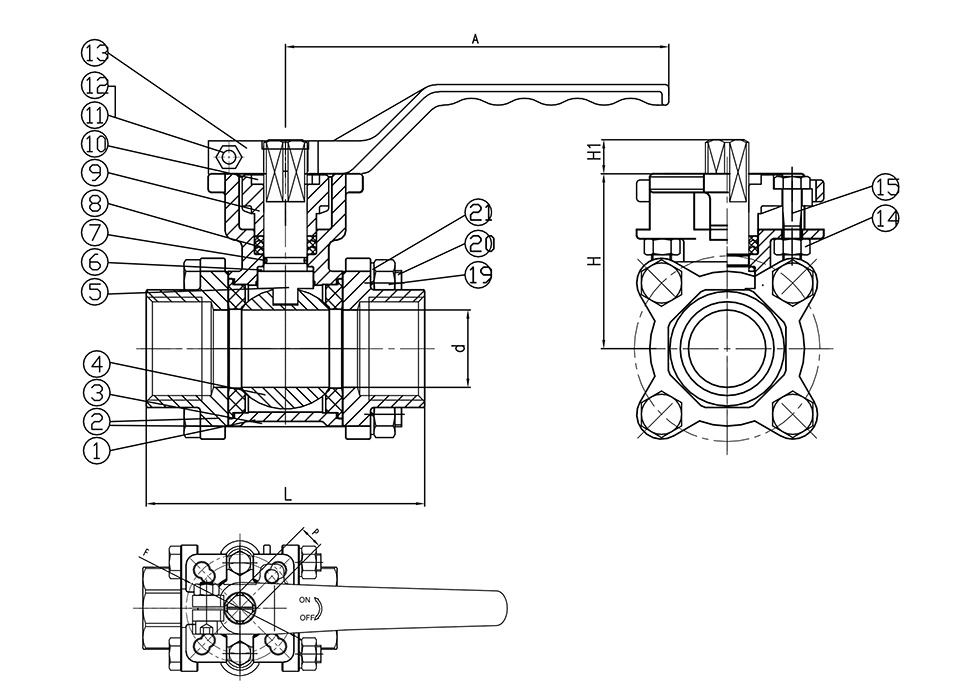

الأبعاد العامة:
| مقاس | الاسم المميز | Ø د | L | H | H1 | A | E | F | P | وزن |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |
تركيب المحرك
تم تكوين الصمام الكروي 3PC 2000WOG المزود بقاعدة ISO 5211 للمشغل بقاعدة تثبيت ISO 5211 لتركيب المشغل. يمكن استخدام أبعاد التركيب الموضحة في جدول الأبعاد العامة، بما في ذلك F وP، عند التحقق من توافق المشغل. يجب اختيار المشغل المطلوب وفقًا لحجم الصمام وعزم دوران التشغيل ومتطلبات النظام.
يوفر الجسم المكون من ثلاث قطع إمكانية الوصول إلى مكونات الصمام الداخلي عند الحاجة إلى الفحص أو الاستبدال. يمكن اختيار هيكل الفولاذ المقاوم للصدأ وتكوين مقعد RPTFE للوسائط الصناعية وظروف التشغيل المتوافقة.
التطبيقات
يمكن استخدام هذا الصمام للتحكم في السوائل على نحو متقطع في أنظمة الأنابيب الصناعية، بما في ذلك معالجة المياه، وخدمات النفط والغاز، والمعالجة الكيميائية، والهواء المضغوط، وألواح المعدات وأنابيب العمليات العامة. يجب التأكد من توافق الوسائط من مواد الجسم والمقعد والختم قبل الاختيار.
بالنسبة للأنظمة الآلية، يمكن إقران الصمام الكروي 3PC 2000WOG المزود بقاعدة ISO 5211 للمحرك مع مشغل هوائي أو كهربائي مناسب وفقًا لطريقة التحكم المطلوبة وعزم دوران التشغيل.
احتياطات الاستخدام
1. تأكد من أن معدلات ضغط الصمام ودرجة الحرارة مناسبة لظروف التشغيل الفعلية قبل التثبيت.
2. تحقق من أبعاد وواجهة تركيب المشغل قبل تحديد المشغل.
3. حدد مقعد الصمام والأختام والمكونات المبللة الأخرى وفقًا لوسط العمل ودرجة الحرارة.
4. تجنب التأثير أو القوة الخارجية المفرطة على جسم الصمام والمقبض والوصلات الملولبة.
5. يجب إجراء التثبيت وتركيب المشغل والصيانة وفقًا لإجراءات الصمامات وخطوط الأنابيب المطبقة.
الشحن والتعبئة والتغليف
يتم تعبئة الصمامات في علب كرتون مموجة وحالات من الخشب الرقائقي لشحن التصدير. يمكن تعديل مواصفات التغليف وفقًا لحجم الصمام وكمية الطلب ومتطلبات النقل.
التعليمات
1. ما هو الحد الأقصى لضغط العمل للصمام الكروي 3PC 2000WOG مع قاعدة ISO 5211 للمحرك؟
الحد الأقصى للضغط المدرج هو 1975 رطل لكل بوصة مربعة. يجب تأكيد ضغط العمل المسموح به وفقًا لحجم الصمام ودرجة الحرارة والوسط ومعدل درجة حرارة الضغط المطبق.
2. ما هو الغرض من قاعدة ISO 5211؟
توفر قاعدة ISO 5211 واجهة تثبيت مشغل قياسية. يجب التحقق من حجم المشغل وأبعاد التثبيت مقارنة بأبعاد F وP للصمام قبل التثبيت.
3. ما هي المواد المستخدمة للصمام؟
يستخدم التكوين الرئيسي CF8M للجسم والغطاء، و316 للكرة والساق، وRPTFE للمقعد، وPTFE، والفيتون، والفولاذ المقاوم للصدأ 304 للمكونات الأخرى المدرجة.
4. هل يمكن استخدام الصمام مع المحركات الهوائية أو الكهربائية؟
نعم. يمكن تكوين الصمام لتشغيل المحرك. يجب اختيار المشغل وفقًا لحجم الصمام وعزم دوران التشغيل وواجهة التركيب ومتطلبات التحكم.
5. ما هي معايير الاتصال المتاحة؟
خيارات الاتصال المدرجة هي نهايات ملولبة NPT وBSP. يجب تأكيد الاتصال المطبق عند تقديم الطلب.
6. هل يمكن توفير مواد أخرى؟
نعم. تتوفر مواد أخرى عند الطلب، وتخضع للضغط ودرجة الحرارة والوسط وتكوين المكونات المطلوبة.
