3 قطعة صمامات كروية

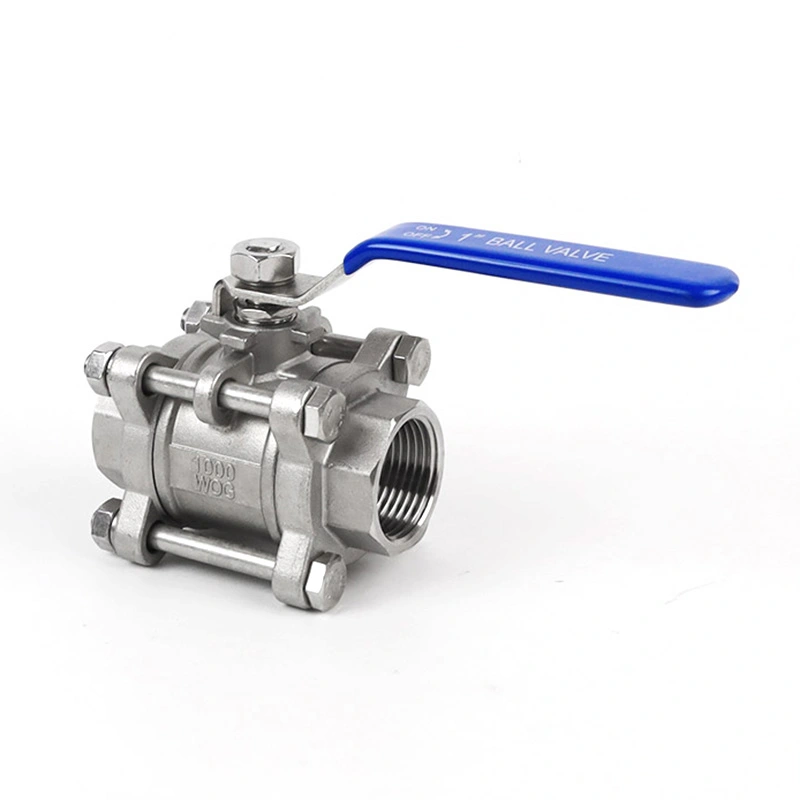

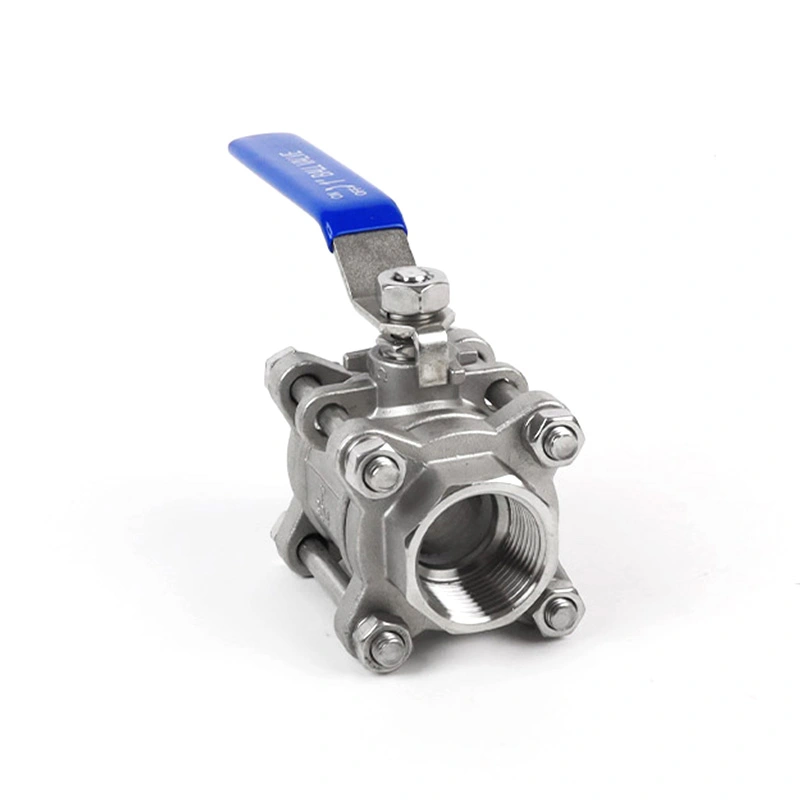

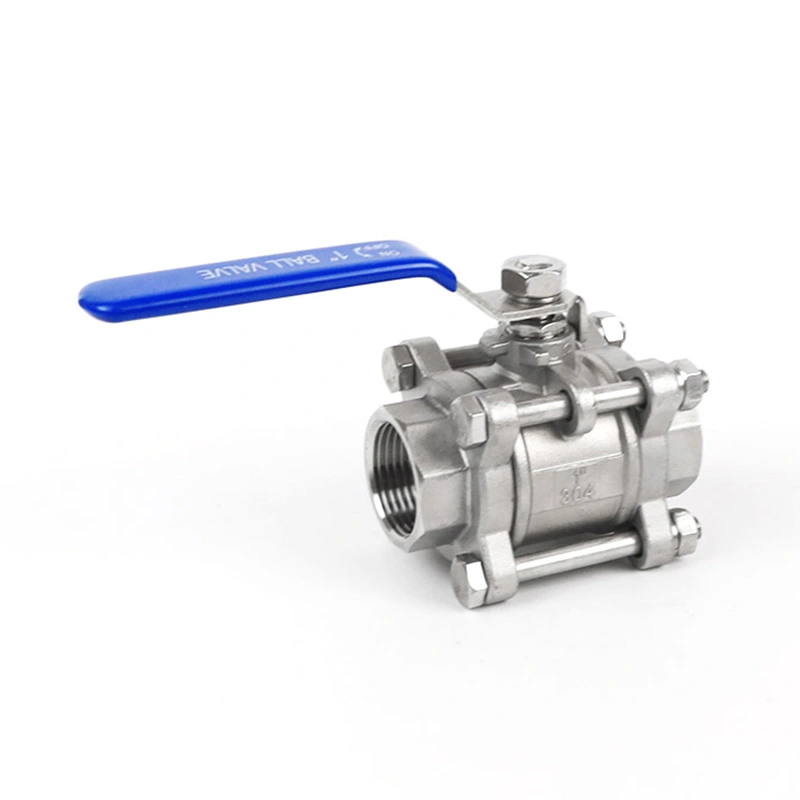

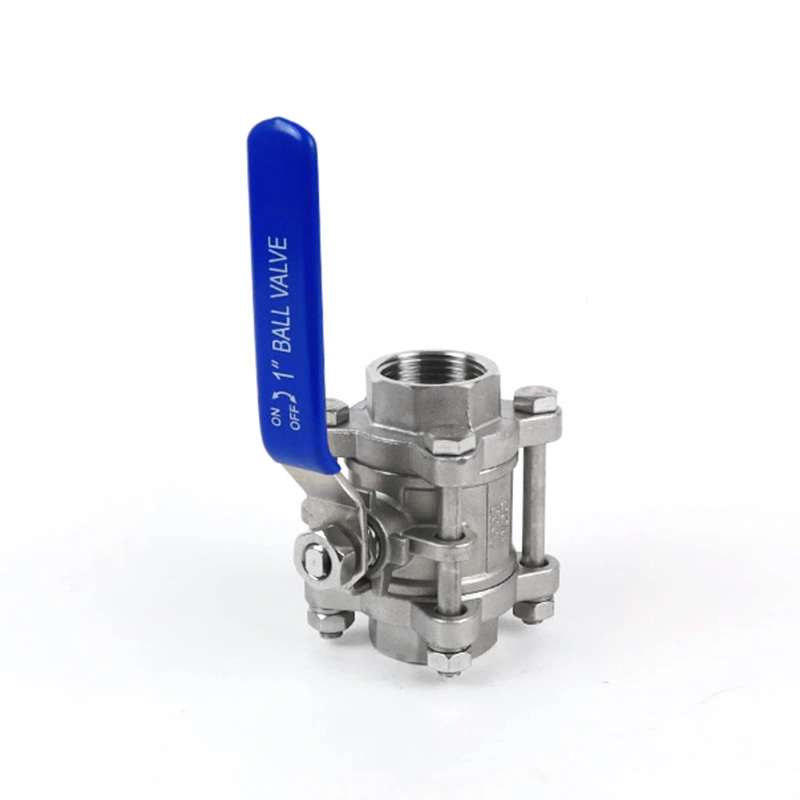

3 قطعة صمام كروي عالي التحمل مع جهاز قفل
Shangtai 3PC Heavy Duty Ball Valve مع جهاز القفل هو صمام إغلاق معزز عالي الضغط مع ساق مضاد للانفجار ومكونات إغلاق قابلة للتخصيص لظروف درجة الحرارة والضغط المطلوبة.
تم تصميم Shangtai 3PC Heavy Duty Ball Valve مع جهاز القفل لأنظمة خطوط الأنابيب الصناعية التي تتطلب إغلاقًا آمنًا وتشغيلًا يدويًا متحكمًا فيه. يوفر البناء المكون من ثلاث قطع إمكانية الوصول إلى المكونات الداخلية للصيانة، بينما يساعد المقبض القابل للقفل على منع تشغيل الصمام غير المقصود. يمكن توفير تكوينات مختلفة للمقعد، والختم، والضغط، ودرجة الحرارة وفقًا لمتطلبات وسط العمل والتطبيق.
المزايا
1. البناء الثقيل من ثلاث قطع
تم تصميم الجسم المقوى المكون من ثلاث قطع لخدمة خطوط الأنابيب الصناعية حيث يتطلب الأمر إنشاء صمام قوي. كما يسمح التصميم المكون من ثلاث قطع بفتح الصمام للفحص أو الصيانة دون إزالة جسم الصمام بالكامل من خط الأنابيب.
2. مقبض قابل للقفل للتشغيل المتحكم فيه
يساعد جهاز القفل المدمج في الحفاظ على المقبض في وضع الصمام المحدد ويقلل من خطر التشغيل العرضي أو غير المصرح به. هذه الميزة مفيدة في الأنظمة الصناعية حيث يجب التحكم في موضع الصمام أثناء التشغيل أو الصيانة.
3. تصميم جذعي مضاد للانفجار
يتم الاحتفاظ بالساق داخليًا للمساعدة في منع طرد الجذع عندما يكون الصمام تحت الضغط. يوفر هذا البناء ميزة أمان إضافية لخدمة التشغيل/الإيقاف الصناعية.
4. خيارات مواد الفولاذ المقاوم للصدأ
يتضمن تكوين المواد القياسي خيارات SS316 وSS304 للجسم والكرة والساق والمكونات الأخرى. يتم استخدام PTFE للمقعد الكروي وحلقة الاحتكاك وتعبئة الجذع في التكوين المدرج. يجب أن يتوافق اختيار المواد مع وسط العمل والضغط ودرجة الحرارة.
5. القدرة على الضغط ودرجة الحرارة
تم تحديد الصمام بفئة ضغط CL150، وضغط أقصى يبلغ 540 رطل لكل بوصة مربعة، ونطاق درجة حرارة من -25 درجة مئوية إلى 150 درجة مئوية وفقًا للتكوين المدرج. يجب فحص ضغط العمل الفعلي المسموح به مقابل ظروف درجة حرارة الضغط المطبقة قبل الاختيار.
6. تصنيع المصنع ومراقبة الجودة
تدير Shangtai إنتاج الصمامات، وتصنيعها، وتجميعها، وفحصها، واختبار الضغط في مصنعها. يمكن توفير وثائق المواد وشهادات CE وISO 9001 المعمول بها وفقًا لمتطلبات المنتج والطلب.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 540 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

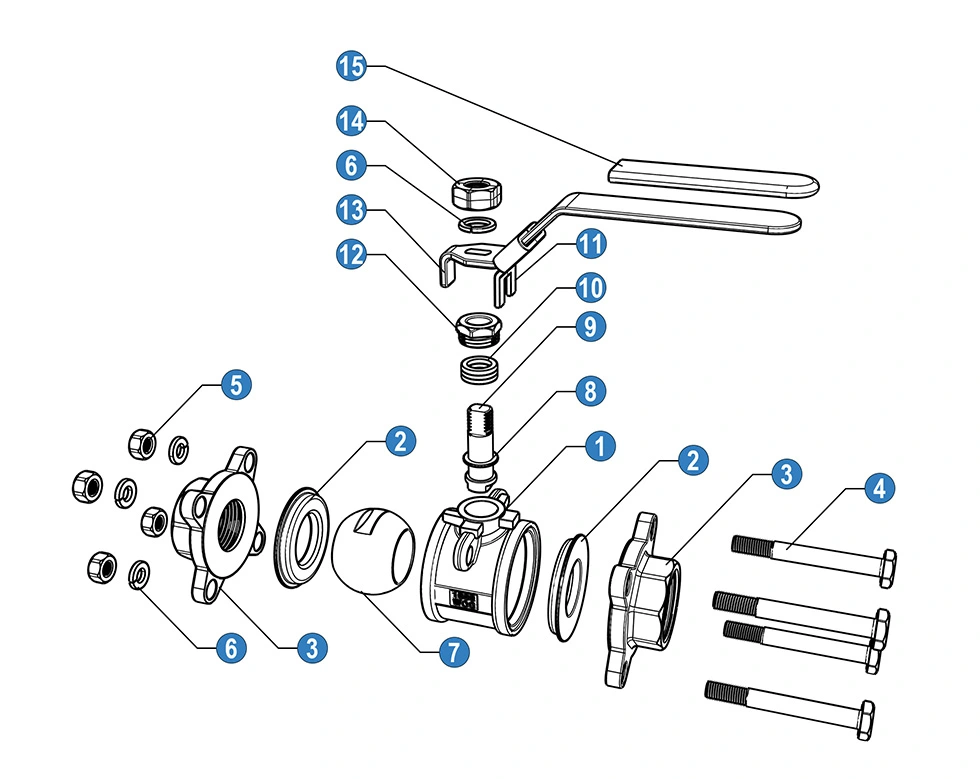

المواد والمكونات
| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | مقعد الكرة | بتف | بتف |
| 3 | كاب | سس 316 | سس 304 |
| 4 | بولت | سس 304 | سس 304 |
| 5 | بندق | سس 304 | سس 304 |
| 6 | غسالة الربيع | سس 304 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | التعبئة الجذعية | بتف | بتف |
| 11 | جهاز القفل | سس 304 | سس 304 |
| 12 | غدة | سس 316 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | بندق | سس 304 | سس 304 |
| 15 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

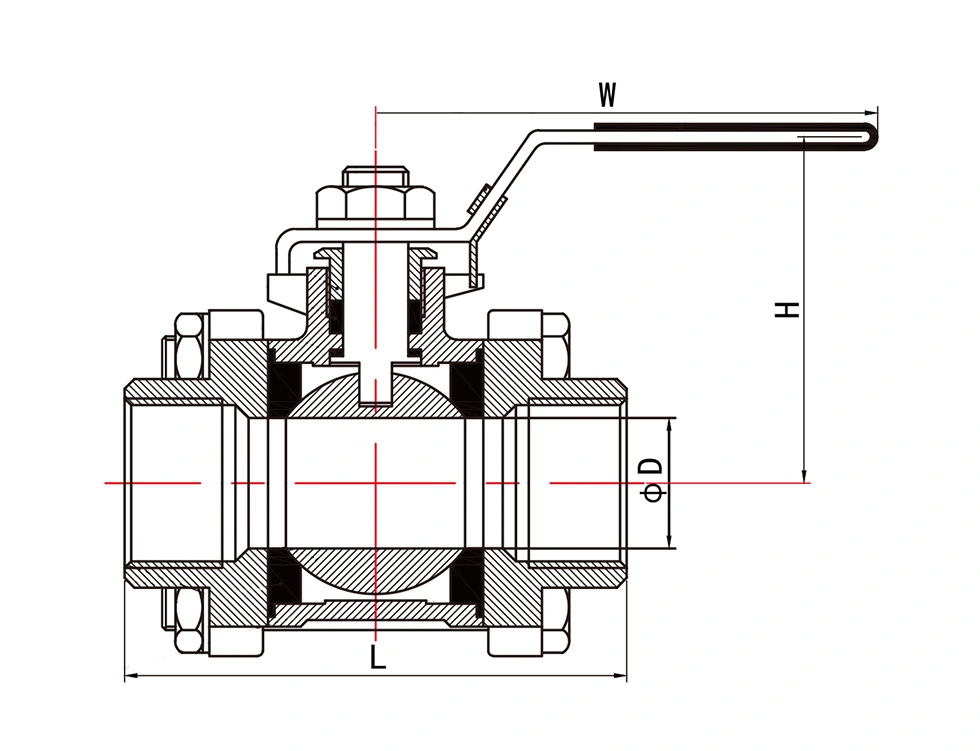

الأبعاد العامة
| مقاس | D | W | H | ل(+-2) | الوزن (ز) |
| DN15 | 15 | 110 | 52 | 70 | 0.54 |
| DN20 | 20 | 112 | 63 | 78 | 0.73 |
| DN25 | 25 | 112 | 66 | 89 | 0.97 |
| DN32 | 32 | 142 | 75 | 100 | 1.44 |
| DN40 | 38 | 170 | 89 | 110 | 1.87 |
| DN50 | 49 | 175 | 96 | 130 | / |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
التطبيقات
يعتبر الصمام الكروي عالي التحمل 3PC مع جهاز القفل مناسبًا لتطبيقات خطوط الأنابيب والمعدات الصناعية التي تتطلب الإغلاق اليدوي وتشغيل الصمام المتحكم فيه، بما في ذلك:
النفط والغاز
المعالجة الكيميائية
مصانع البتروكيماويات
معالجة المياه
أنظمة الطاقة والمرافق
التدفئة والتهوية وتكييف الهواء وخطوط الأنابيب الصناعية
أنظمة الهواء المضغوط
البحرية وبناء السفن
التعليمات
1. ما هو الصمام الكروي الثقيل ذو 3 قطع مع جهاز القفل؟
إنه صمام كروي مكون من ثلاث قطع مصمم لخدمة التشغيل/الإيقاف الصناعية ومجهز بجهاز قفل على المقبض. يسمح البناء المكون من ثلاث قطع بالوصول إلى مكونات الصمام الداخلي للفحص والصيانة.
2. ما هو الغرض من جهاز القفل؟
يساعد جهاز القفل على تأمين المقبض في الوضع المفتوح أو المغلق المحدد ويقلل من احتمالية التشغيل غير المقصود للصمام أثناء الخدمة أو الصيانة العادية.
3. ما هو الضغط ودرجة الحرارة التي يمكن لهذا الصمام التعامل معها؟
التكوين المدرج لديه فئة ضغط CL150، أقصى ضغط يبلغ 540 رطل لكل بوصة مربعة، ونطاق درجة حرارة من -25 درجة مئوية إلى 150 درجة مئوية. يجب تأكيد الضغط الفعلي المسموح به وفقًا لحجم الصمام ودرجة الحرارة والمتوسط ومعدل درجة حرارة الضغط المطبق.
4. ما هي المواد المتوفرة؟
يستخدم التكوين المدرج مكونات SS316 وSS304، مع استخدام PTFE للمقعد الكروي، وحلقة الاحتكاك، وتعبئة الجذع. قد تكون خيارات المواد الأخرى متاحة اعتمادًا على وسيلة التشغيل ومتطلبات التطبيق.
5. ما هي معايير الاتصال المتاحة؟
يتوفر الصمام بأطراف ملولبة NPT وBSP. نهايات خيط NPT تتبع ANSI B 2.1 NPT، بينما تتبع نهايات خيط BSP BS21 BSP وفقًا للمواصفات المرفقة.
6. ما هي قيمة Kv للصمام الكروي؟
يشير Kv إلى معدل تدفق الماء بالمتر المكعب في الساعة والذي ينتج عنه انخفاض في الضغط بمقدار 1 بار عبر الصمام. يمكن استخدام قيم Kv المدرجة كمرجع عند تقييم سعة التدفق لأحجام الصمامات المختلفة.
7. هل يمكن تخصيص الصمام لتطبيقات مختلفة؟
نعم. يمكن لشركة Shangtai مناقشة تكوينات الجسم، والمقعد، والختم، والضغط، ودرجة الحرارة، والاتصال، والمواد المختلفة وفقًا لوسط العمل ومتطلبات التطبيق. المواد الأخرى متاحة عند الطلب.
8. ما هي المعايير المستخدمة للصمام؟
تشير المواصفات المتوفرة إلى ASME B16.34 للتصميم والتصنيع وتقييمات درجة حرارة الضغط، بينما يتم استخدام API 598 للاختبار والفحص. يجب تأكيد المعيار المطبق لتكوين الصمام المحدد وترتيبه.
9. هل يمكن توفير وثائق المواد والجودة؟
نعم. يمكن توفير وثائق المواد وشهادات CE وISO 9001 المعمول بها وفقًا لتكوين المنتج ومتطلبات الطلب.
10. هل شركة Shangtai مصنعة؟
نعم. تقوم Shangtai بتصنيع الصمام وإدارة الإنتاج والتصنيع والتجميع والفحص وعمليات التوريد ذات الصلة في مصنعها في Wenzhou، الصين.
