3 قطعة صمامات كروية

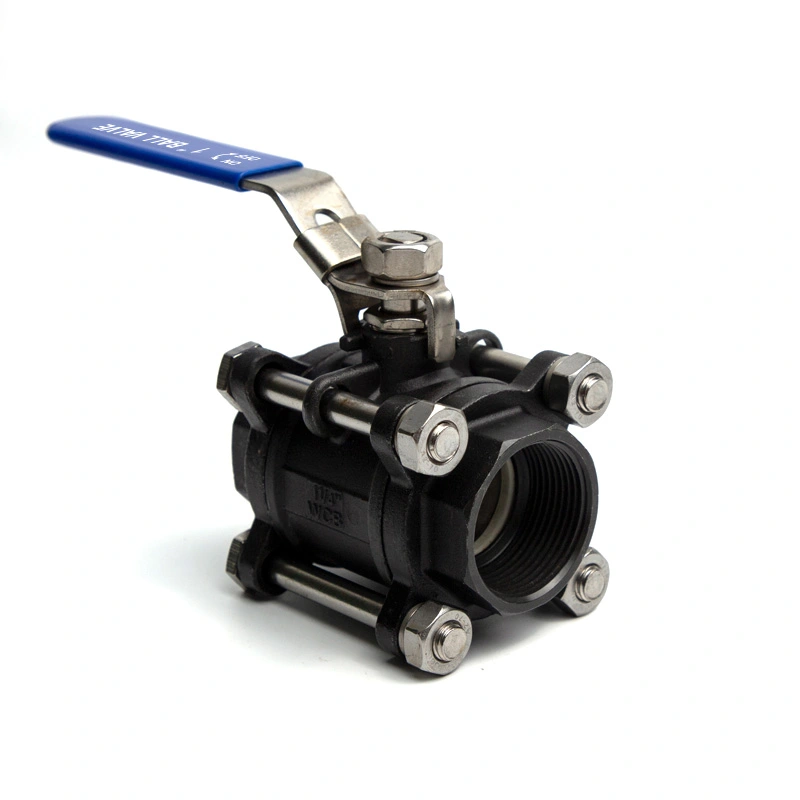

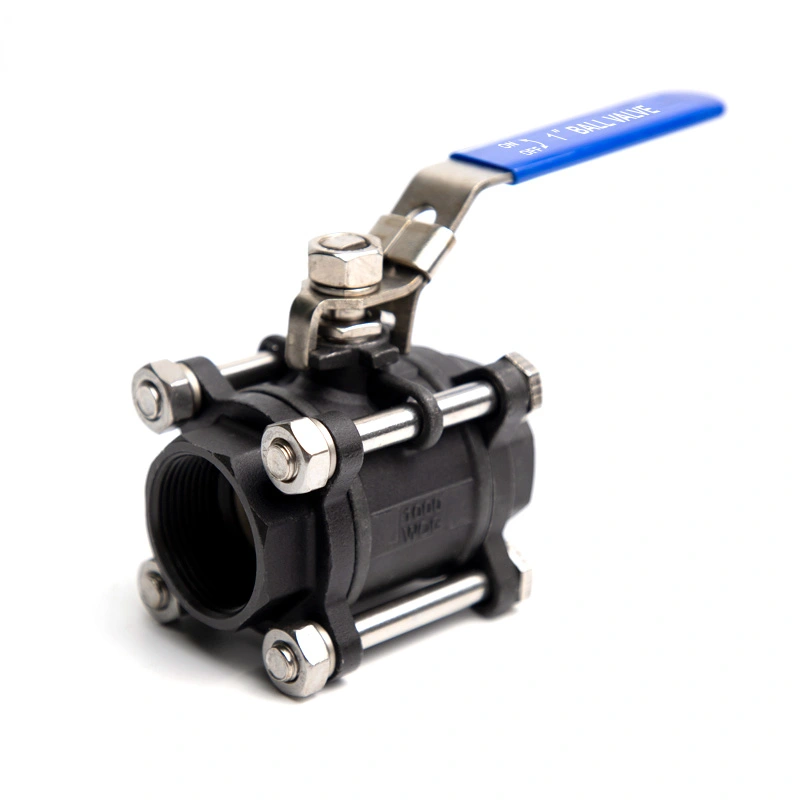

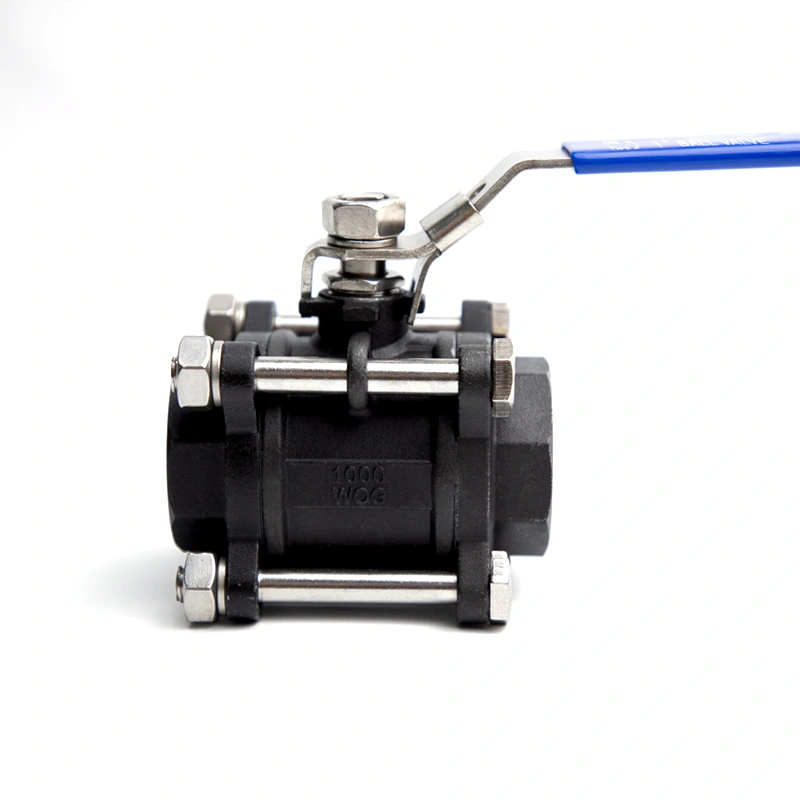

3 قطعة صمام كروي من الصلب الكربوني مع جهاز قفل
يتميز الصمام الكروي Shangtai 3PC من الفولاذ الكربوني مع جهاز القفل بجسم مكون من ثلاث قطع ومقبض قابل للقفل للتحكم في التشغيل/الإيقاف الصناعي. يتوفر الفولاذ الكربوني وخيارات المواد الأخرى بناءً على متطلبات الضغط ودرجة الحرارة والوسائط. يمكن توفير وثائق CE وISO 9001 واختبار المواد للتكوينات المطبقة.
يعتمد هذا الصمام الكروي المصنوع من الصلب الكربوني المكون من 3 قطع مع جهاز القفل على مواد خام من الفولاذ الكربوني عالية الجودة ومتكاملة تزوير التكنولوجيا. مجهزة بهيكل قفل يدوي، يمكنها قفل حالة فتح وإغلاق الصمام بشكل فعال تجنب سوء التشغيل، وضمان سلامة نظام خطوط الأنابيب. مناسب لظروف العمل الصناعية القاسية، الصمام يدعم الأختام المخصصة والملحقات المقاومة للضغط. يتم فحصها بدقة بموجب نظام الجودة ISO9001، كل يتم تزويد المنتج بتقارير كاملة عن الشهادات واختبار المواد، مما يجعله منتجًا صناعيًا جديرًا بالثقة حل الأنابيب للعملاء العالميين.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | الكربون الصلب |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

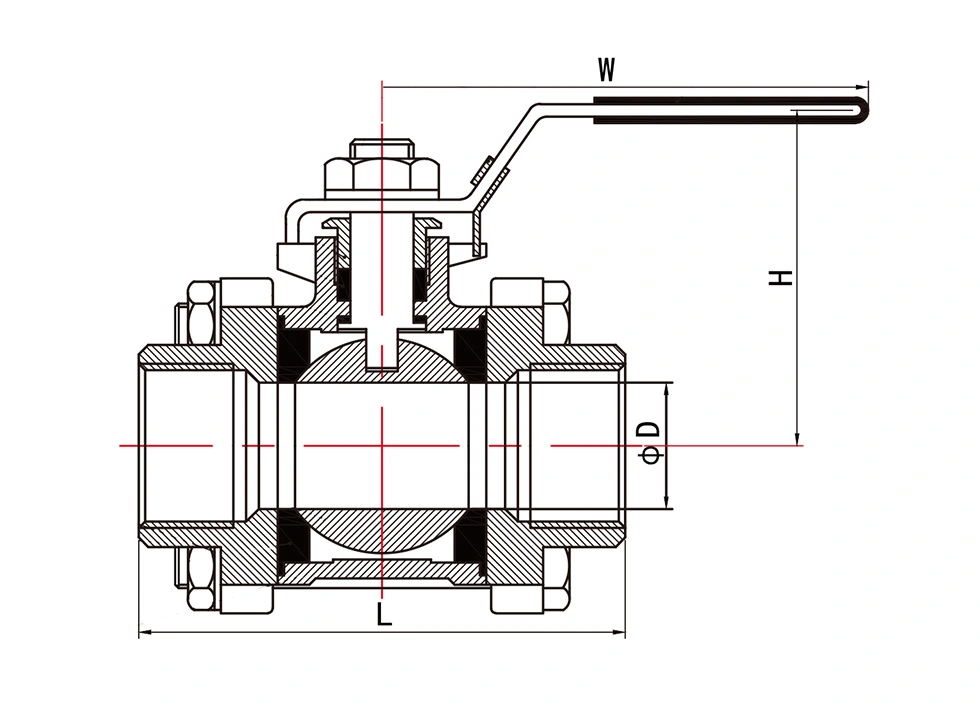

الأبعاد العامة:
| مقاس | د (مم) | ث (مم) | همم) | لتر (مم) | الوزن (كجم) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/4" | 32 | 128 | 75 | 95 | 1.28 |
| 1 1/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 1/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |

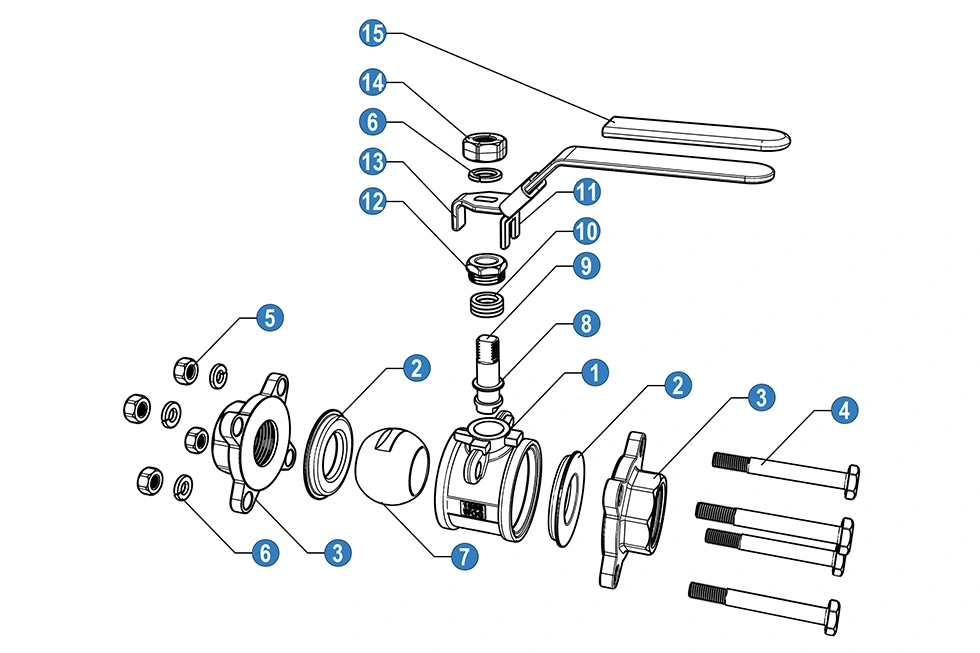

| لا | اسم | مادة | ||
| 1 | جسم | الكربون الصلب | ||
| 2 | مقعد الكرة | بتف | ||
| 3 | كاب | الكربون الصلب | ||
| 4 | بولت | سس 201 | ||
| 5 | بندق | سس 201 | ||
| 6 | غسالة الربيع | سس 201 | ||
| 7 | كرة | سس 201 | سس 304 | سس 316 |
| 8 | حلقة الاحتكاك | بتف | ||
| 9 | ينبع | سس 201 | سس 304 | سس 316 |
| 10 | التعبئة الجذعية | بتف | ||
| 11 | جهاز القفل | سس 201 | ||
| 12 | غدة | سس 201 | سس 304 | سس 316 |
| 13 | مقبض | سس | ||
| 14 | بندق | سس 201 | ||
| 15 | التعامل مع الأكمام | بولي كلوريد الفينيل | ||
N: ينتهي الخيط وفقًا لـ ANSI B 2.1 NPT
ب: ينتهي الخيط وفقًا لـ BS21 BSP
المزايا الأساسية
1. البناء الصلب الكربوني الصلب
يتم تصنيع الصمامات الكروية المصنوعة من الفولاذ الكربوني Shangtai بسماكة مادة محددة ومواد خام خاضعة للتحكم اختيار. يتم فحص متطلبات المواد والتصنيع أثناء الإنتاج للحفاظ على هيكل الصمام المتسق ودقة الأبعاد.
2. ساق الصمام المضاد للانفجار
يستخدم الصمام بنية جذعية مضادة للانفجار تساعد على الاحتفاظ بالساق داخل جسم الصمام تحت الضغط. هذا ويدعم التصميم أيضًا التشغيل الأكثر أمانًا أثناء الصيانة الروتينية للصمام.
3. الإنتاج ومراقبة الجودة
تشمل مراقبة الجودة فحص المواد الخام، والتصنيع، والتجميع، واختبارات الضغط والختم. ايزو 9001 و سي تتوفر الوثائق لتكوينات الصمامات المعمول بها.
4. الإنتاج الداخلي
تقوم Shangtai بمعالجة صمامات فارغة، وتصنيعها، وتجميعها، واختبارها داخل الشركة. وهذا يسمح بعمليات الإنتاج ومراقبة جودة المنتج داخل المصنع مع تقليل الاعتماد على المعالجة الخارجية.
احتياطات الاستخدام
1. قم بفحص جهاز القفل بانتظام قبل التشغيل لضمان التبديل المرن والقفل الموثوق الأداء.
2. لا تستخدم القوة الخارجية المفرطة على جسم الصمام والمقبض لتجنب التشوه الهيكلي والختم الضرر.
3. حدد الملحقات المقاومة لدرجة الحرارة والضغط المتطابقة وفقًا للوسط الفعلي وظروف العمل.
4. تجنب الضغط الزائد ودرجة الحرارة الزائدة على المدى الطويل بما يتجاوز المعلمات المقدرة للصمام.
5. قم بإجراء التنظيف والصيانة المنتظمة لإطالة عمر خدمة الصمام الكروي الفولاذي الكربوني.
الشحن والتعبئة والتغليف
نحن نعتمد عبوات واقية مزدوجة الطبقة لجميع المنتجات لتجنب التلف أثناء النقل لمسافات طويلة. ال تستخدم الطبقة الداخلية كرتونًا مموجًا سميكًا للحماية من الصدمات والخدوش. الطبقة الخارجية تعتمد صناديق من الخشب الرقائقي المتين، وهي مقاومة للضغط والسقوط والرطوبة. هذا موحد التعبئة والتغليف تحمي بشكل فعال الصمامات من البثق والاصطدام والرطوبة أثناء النقل البحري والبري، ضمان تسليم المنتج سليمًا إلى وجهات خارجية.
التعليمات
1. ما هي وظيفة جهاز القفل؟
يمكن لجهاز القفل تثبيت الصمام في الوضع المفتوح أو المغلق، مما يساعد على منع التشغيل العرضي أثناء ذلك خدمة خطوط الأنابيب.
2. هل يمكن تخصيص الصمام لظروف درجة الحرارة والضغط المختلفة؟
نعم. يمكن اختيار الأختام والحشيات والمكونات الأخرى وفقًا لدرجة حرارة العمل والضغط والضغط المطلوب وسائل الإعلام.
3. ما هي الشهادات والوثائق المتاحة؟
تتوفر وثائق ISO 9001 وCE للتكوينات المعمول بها. تقارير اختبار المواد والمنتجات ذات الصلة يمكن أيضًا تقديم المستندات.
4. ما هي الميزات الرئيسية للصمام الكروي الفولاذي الكربوني 3PC مع جهاز القفل؟
يستخدم الصمام بنية مكونة من ثلاث قطع، ومواد من الصلب الكربوني، وساقًا مضادًا للانفجار. الإنتاج الداخلي يغطي التصنيع والتجميع والاختبار.
5. هل العبوة مناسبة للشحن البحري لمسافات طويلة؟
نعم. يمكن تعبئة الصمامات بالكرتون الداخلي وحالات الخشب الرقائقي الخارجي لتوفير الحماية ضد الصدمات، الضغط والرطوبة أثناء النقل.
