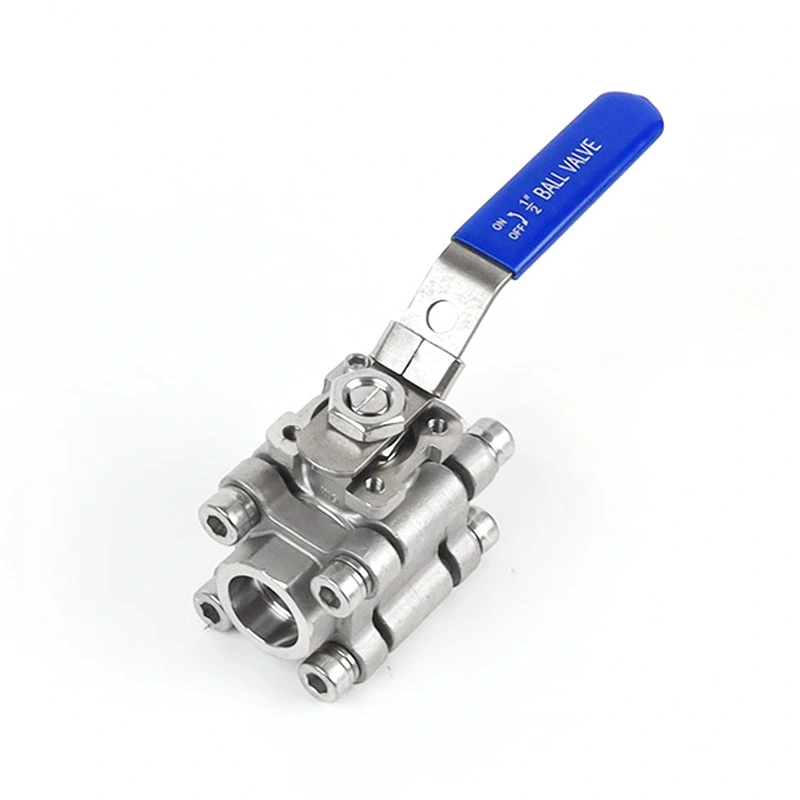

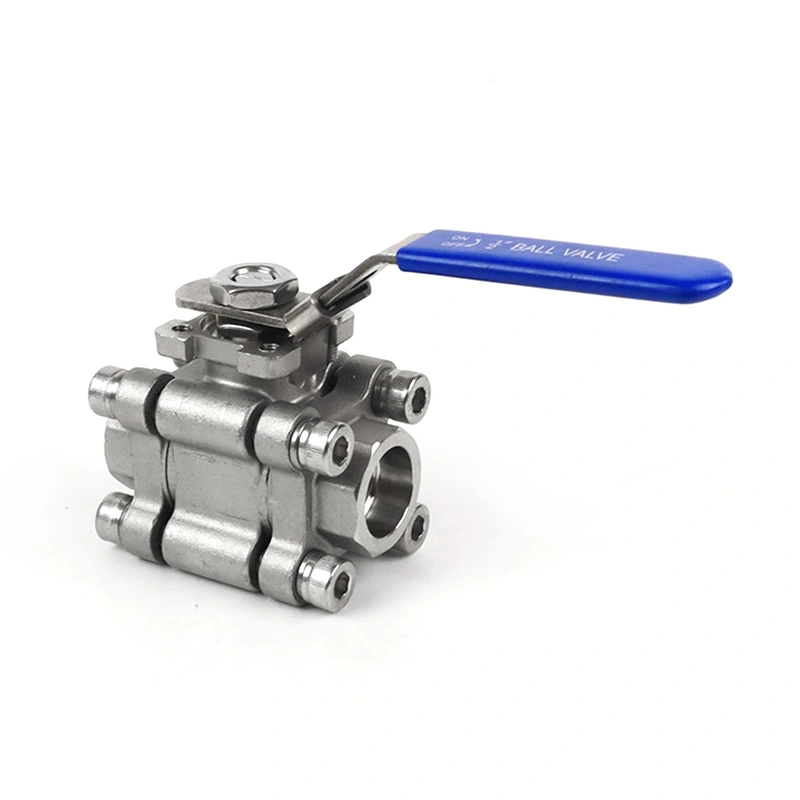

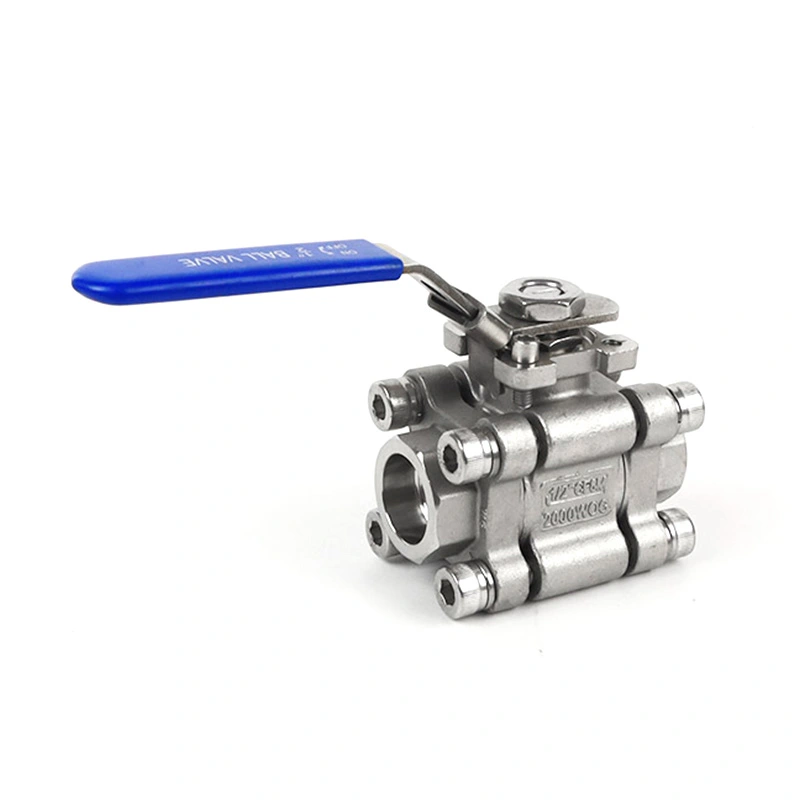

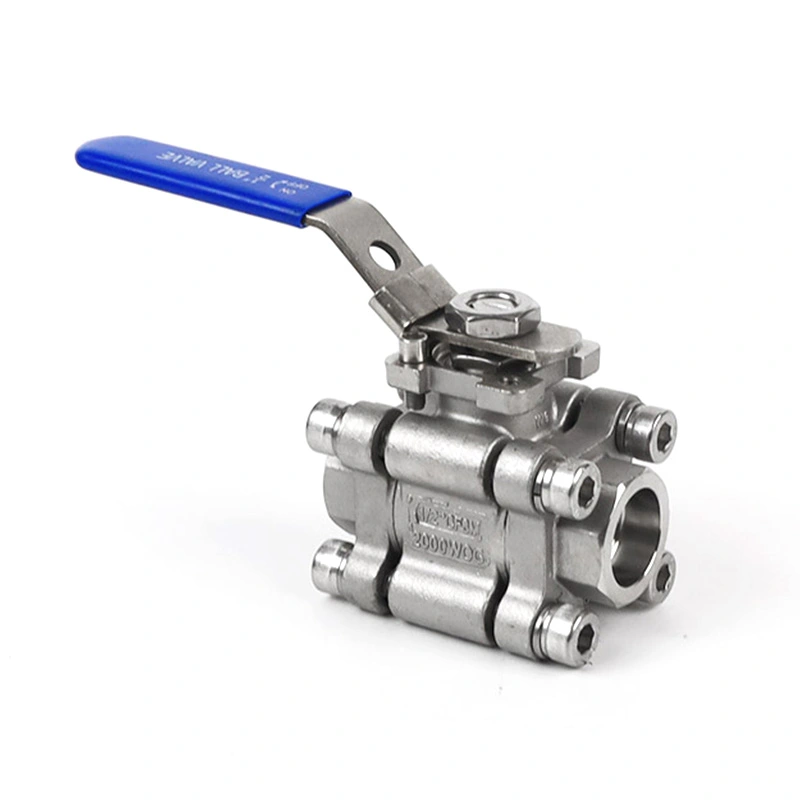

3 قطعة 2000WOG صمام كروي قابل للقفل
Shangtai هي شركة مصنعة للصمام الكروي مقرها في Wenzhou، الصين. يتميز الصمام الكروي القابل للقفل 3PC 2000WOG بجسم معزز وساق مضاد للانفجار لتطبيقات خطوط الأنابيب ذات الضغط العالي. تم تصميم جهاز البناء والقفل المكون من ثلاث قطع للتحكم في الإغلاق تحت تقلبات الضغط.
إن الصمام الكروي القابل للقفل 3PC 2000WOG هو حل للتحكم في السوائل الصناعية عالي الضغط مصمم للاستخدام المتكرر أنظمة خطوط الأنابيب على الخروج. يتميز بجهاز قفل عملي، فهو يمنع التشغيل غير المصرح به ويتجنبه سوء التحكم في خط الأنابيب. يتيح الهيكل المكون من ثلاث قطع القابل للفصل سهولة التفكيك واستبدال الختم يوميًا صيانة. تخضع جميع المنتجات لإنتاج موحد وفحص صارم للجودة. توفر شانغتاي حسب الطلب حلول ملحقة لظروف العمل المتنوعة، مع شهادات كاملة وتقارير اختبار لدعم العالمية المشتريات الصناعية.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | آيزو 17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

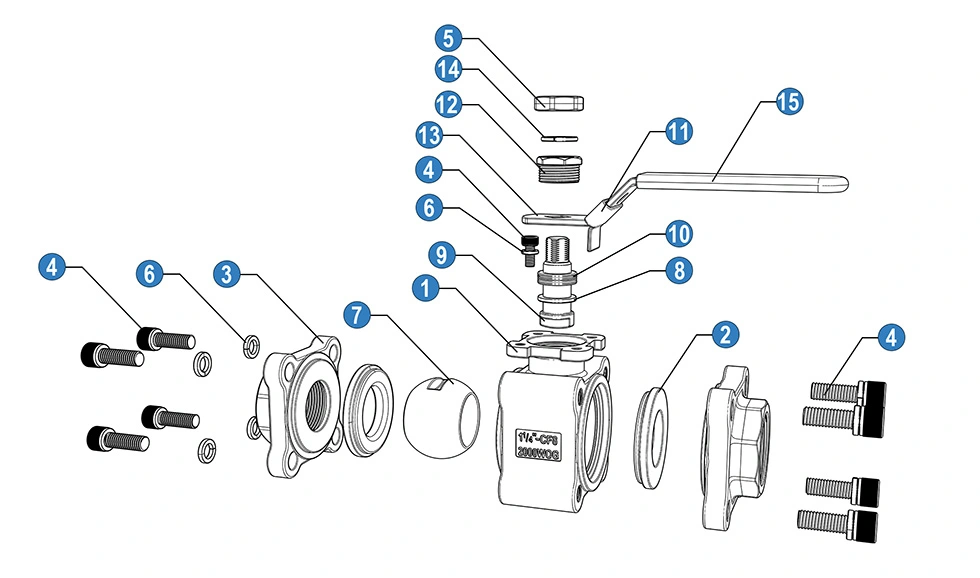

| لا | اسم | مادة | |
| 1 | جسم | SS304 | SS316 |
| 2 | مقعد الكرة | بتف | |
| 3 | كاب | SS304 | SS316 |
| 4 | بولت | SS304 | |
| 5 | بندق | SS304 | |
| 6 | غسالة الربيع | SS304 | |
| 7 | كرة | SS304 | SS316 |
| 8 | غسالة التوجه | بتف | |
| 9 | ينبع | SS304 | SS316 |
| 10 | التعبئة الجذعية | بتف | |
| 11 | قفل | SS201 | |
| 12 | غدة | SS304 | SS316 |
| 13 | مقبض | سس | |
| 14 | بندق | سس | |
| 15 | غطاء المقبض | بولي كلوريد الفينيل | |

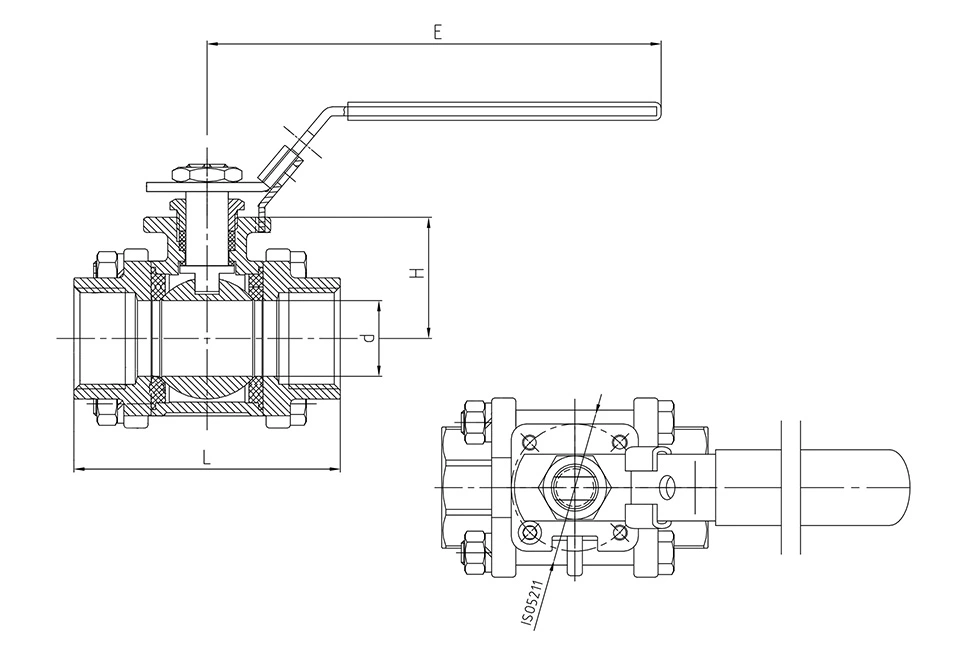

| مقاس | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | 36.5 | 38 | 46.5 | 53.5 | 60 | 66 |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
المزايا الأساسية
1. 1975 رطل لكل بوصة مربعة ضغط العمل
يبلغ الحد الأقصى لضغط العمل للصمام 1975 رطل لكل بوصة مربعة في ظل ظروف محددة. يتم الاحتفاظ بالساق المضادة للانفجار داخل جسم الصمام للمساعدة في منع طرد الجذع عند ضغط الصمام.
2. بناء ثلاث قطع
يسمح الجسم المكون من ثلاث قطع بفتح الصمام للفحص واستبدال المكونات الداخلية. هذا الهيكل كما أنه مناسب أيضًا لخدمة الصمام دون استبدال المجموعة الكاملة.
3. قفل الجهاز
يمكن قفل المقبض في الموضع المطلوب للمساعدة في منع تشغيل الصمام غير المقصود أثناء خط الأنابيب الخدمة.
4. التصنيع الداخلي
تقوم Shangtai بتصنيع الصمامات، تجميعها واختبارها في مرافق الإنتاج الخاصة بها. مواد مختلفة و يمكن توفير تكوينات المكونات وفقًا لمتطلبات التطبيق.
احتياطات الاستخدام
1. تأكد من أن معدلات ضغط الصمام ودرجة الحرارة مناسبة لظروف التشغيل الفعلية من قبل التثبيت.
2. تحقق من جهاز القفل قبل التشغيل وتأكد من إمكانية قفل المقبض وتحريره بشكل صحيح.
3. حدد مقعد الصمام والأختام والمكونات المبللة الأخرى وفقًا لوسط العمل ودرجة الحرارة.
4. تجنب التأثير أو القوة الخارجية المفرطة على جسم الصمام والمقبض والوصلات.
5. يجب أن يتبع التثبيت والصيانة إجراءات الصمامات وخطوط الأنابيب المعمول بها.
الشحن والتعبئة والتغليف
يتم تعبئة الصمامات في علب كرتون مموجة وحالات من الخشب الرقائقي لشحن التصدير. تم تحديد العبوة وفقا لحجم المنتج ومتطلبات النقل.
التعليمات
1. ماذا يعني 2000WOG؟
يشير 2000WOG إلى تصنيف الضغط الاسمي للصمام لخدمة المياه والنفط والغاز بموجب التصنيف المطبق الظروف. يعتمد ضغط العمل الفعلي المسموح به على حجم الصمام ودرجة الحرارة وظروف الخدمة.
2. ما هي أنواع الوسائط التي يمكن التعامل معها بصمام كروي قابل للقفل 3PC 2000WOG؟
تعتمد الوسائط المناسبة على جسم الصمام والمقعد والختم ومجموعات المواد الأخرى. الماء والنفط والغاز وغيرها يمكن اعتبار الوسائط الصناعية المتوافقة وفقًا للتكوين المحدد.
3. هل يمكن تزويد الصمام بمواد أو مكونات مختلفة؟
نعم. يمكن اختيار مواد الصمامات والمقاعد والأختام والمكونات الأخرى وفقًا للضغط المطلوب، درجة الحرارة والمتوسطة.
4. ما هي المستندات المتوفرة مع الصمام؟
يمكن توفير تقارير اختبار المواد ووثائق المنتج المعمول بها وفقًا لتكوين الصمام و متطلبات النظام.
5. هل يمكن تزويد هذا الصمام بمحرك؟
نعم. يمكن النظر في خيارات التشغيل اليدوية والهوائية والكهربائية وفقًا لحجم الصمام المطلوب، ظروف التشغيل ونظام التحكم.
