2 قطعة صمامات كروية
2 قطعة صمام كروي من الصلب الكربوني

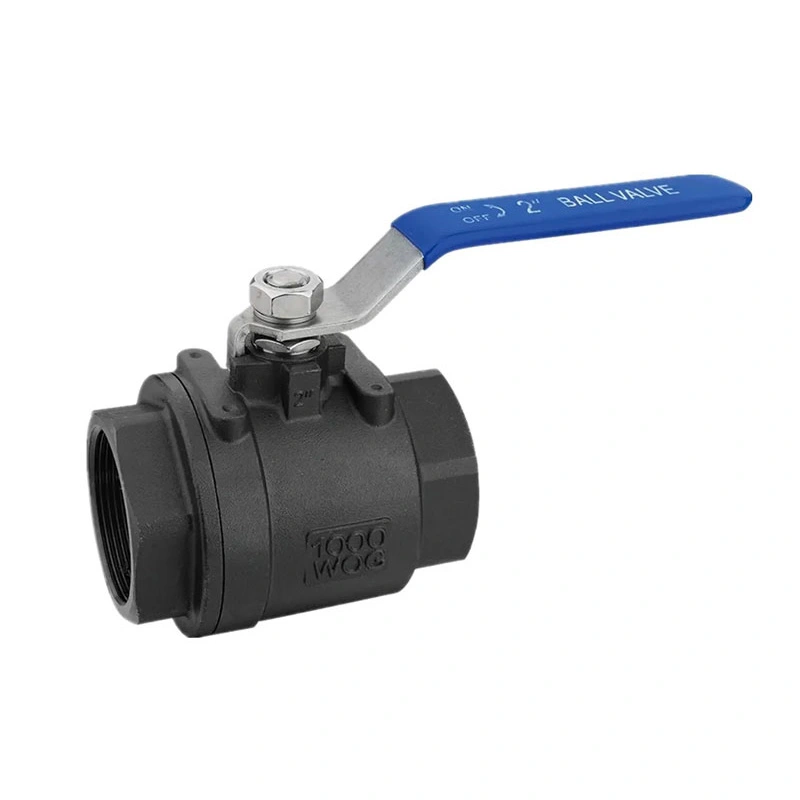

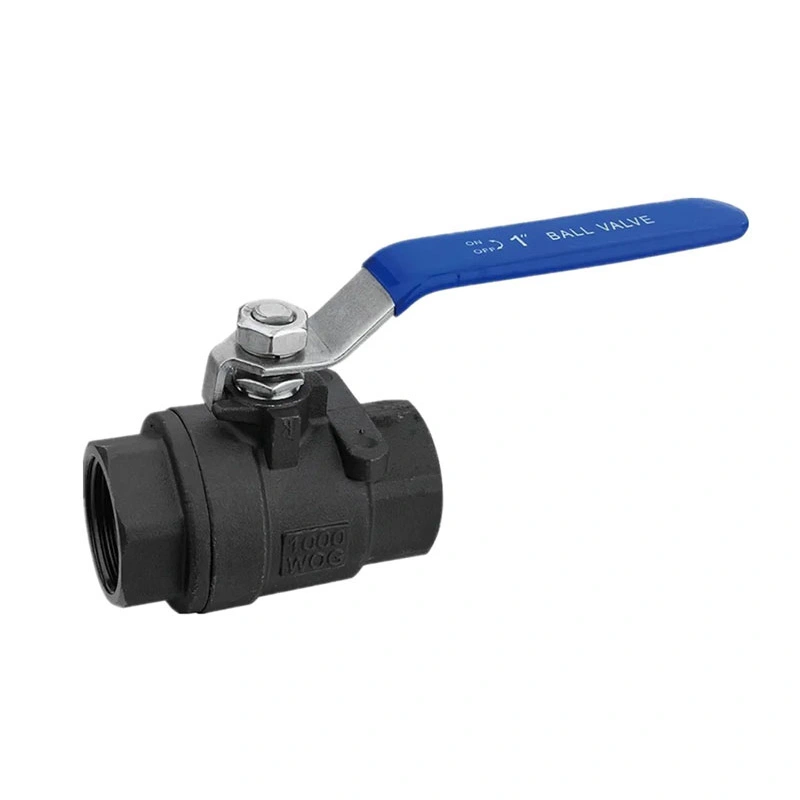

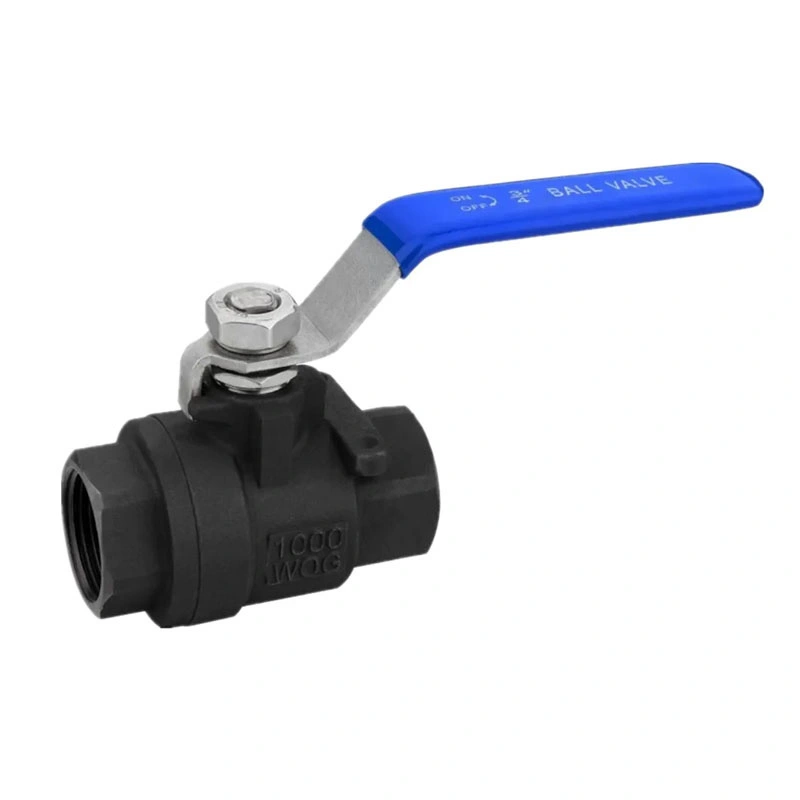

يتميز الصمام الكروي Shangtai Valve 2PC من الصلب الكربوني بتشغيل قابل للقفل، واستبدال سهل للختم، ومراقبة الجودة على أربع مراحل، ومكونات مصنفة لدرجة الحرارة/الضغط قابلة للتحديد لاستخدام موثوق لخطوط الأنابيب الصناعية.
تم تصميم الصمام الكروي Shangtai Valve 2PC من الصلب الكربوني للتحكم في التشغيل/الإيقاف بشكل يمكن الاعتماد عليه في خطوط الأنابيب الصناعية أنظمة. هيكلها المدمج المكون من قطعتين يدعم سهولة الصيانة، في حين أن الجسم الفولاذي الكربوني يجعلها مناسبة بيئات العمل الصعبة.
كمورد للصمامات، يمكن لـ Shangtai Valve توفير مكونات مختلفة مصنفة لدرجة الحرارة والضغط وفقًا لـ متطلبات العملاء، مما يساعد على مطابقة الصمام لتطبيقات محددة.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تصميم خاص | جهاز القفل، الجذعية المضادة للانفجار |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | الكربون الصلب |
| مادة الكرة | أستم A182 F304 |
| المواد الجذعية | أستم A182 F304 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

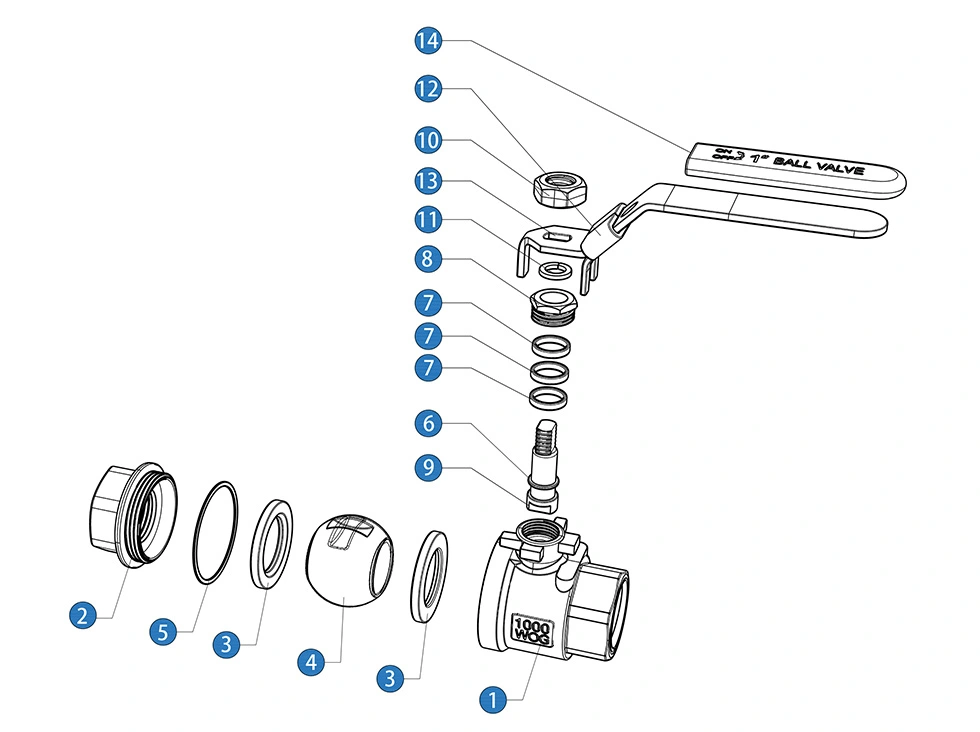

| لا | اسم | المادة (*ن/ب) | |||
| 1 | جسم | سس 316 | سس 304 | ||
| 2 | كاب | سس 316 | سس 304 | ||
| 3 | مقعد الكرة | بتف | بي تي اف اي +15% جرام | بي تي اف اي +15% جرام | بتف |
| 4 | كرة | سس 316 | سس 304 | ||
| 5 | طوقا | بتف | بتف | ||
| 6 | حلقة الاحتكاك | بتف | بتف | ||
| 7 | التعبئة الجذعية | بتف | بتف | ||
| 8 | غدة | سس 316 | سس 304 | ||
| 9 | ينبع | سس 316 | سس 304 | ||
| 10 | بندق | سس 304 | سس 304 | ||
| 11 | غسالة الربيع | سس 304 | سس 304 | ||
| 12 | جهاز القفل | سس 304 | سس 304 | ||
| 13 | مقبض | سس | سس | ||
| 14 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل | ||
| * N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT | |||||
| * ب: ينتهي الخيط وفقًا لـ BS21 BSP | |||||

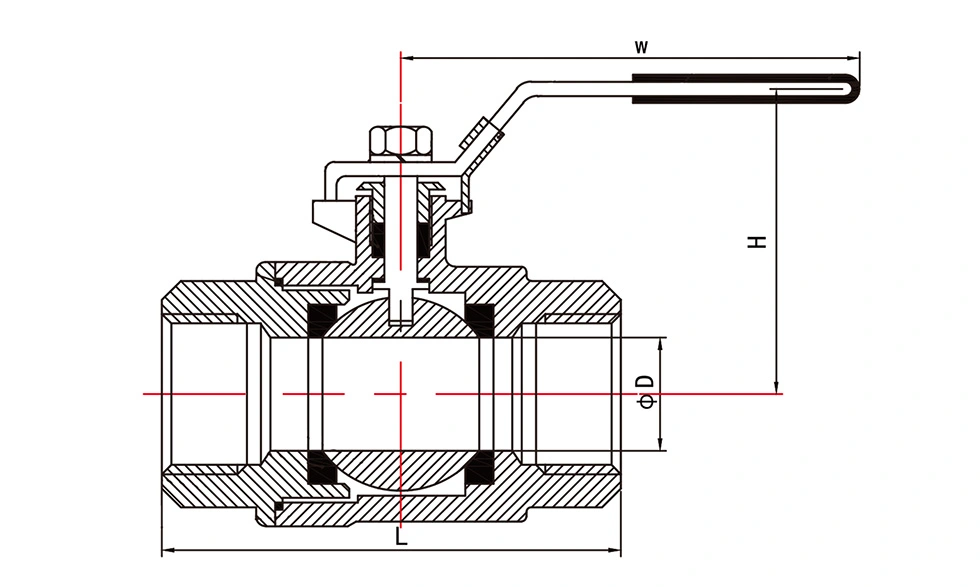

الأبعاد العامة:
| مقاس | D | W | H | ل(+-2) | الوزن (ز) |
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 1 1/4" | 32 | 126 | 77 | 81 | 0.82 |
| 1 1/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 2 1/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
لماذا تختارنا؟
مقبض قابل للقفل لتشغيل أكثر أمانًا
يشتمل الصمام على جهاز قفل للمساعدة في منع الفتح أو الإغلاق العرضي، وتحسين السلامة التشغيلية موقع.
تصميم من قطعتين لسهولة الصيانة
يسمح هيكل الجسم المكون من قطعتين بالتفكيك المريح، مما يجعل استبدال الختم أسهل ويساعد على تمديد الخدمة الحياة.
مراقبة الجودة على أربع مراحل
نحن نتحكم في الجودة بدءًا من الجسم الفارغ وحتى المنتج النهائي، بما في ذلك الفحص الفارغ وفحص الآلات والتجميع التفتيش والاختبار النهائي، مما يساعد على تقليل معدلات العيوب.
خيارات المكونات المرنة
نحن نقدم مكونات يمكن اختيارها لمتطلبات درجات الحرارة والضغط المختلفة، وندعم الحلول المخصصة لظروف العمل المختلفة.
دعم موثوق للموردين
توفر Shangtai إمدادات مستقرة واتصالات سريعة الاستجابة ودعم اختيار المنتجات للمشترين الصناعيين. الموزعين وعملاء المشروع.
التشغيل والصيانة
1. تعليمات التشغيل
تعمل بدقة ضمن نطاق الضغط ودرجة الحرارة المقدر. لا تستخدم الرافعات الممتدة أو القوة المفرطة منع تلف جذع الصمام وأسطح الختم.
2. فحص التسرب المنتظم
تحقق من تعبئة الجذع والوصلات المشتركة بشكل دوري بحثًا عن التسرب. استبدل مكونات الختم البالية على الفور الحفاظ على أداء إيقاف موثوق.
3. التشحيم والحماية من التآكل
ضع مادة التشحيم المناسبة على ساق الصمام والأجزاء الملولبة بانتظام. تنفيذ العلاج المضاد للتآكل على الكربون جسم فولاذي وفقًا لظروف الموقع لإطالة عمر الخدمة.
4. التفكيك وإعادة التجميع
ضع علامة على محاذاة الجسم المكونة من قطعتين قبل التفكيك للصيانة، لضمان إعادة التجميع الدقيق والاتساق أداء الختم بعد الصيانة.
التعليمات
1. ما هو الصمام الكروي المصنوع من الصلب الكربوني المكون من قطعتين؟
يستخدم الصمام الكروي المصنوع من الصلب الكربوني المكون من قطعتين هيكلًا مكونًا من قطعتين مع جسم صمام من الفولاذ الكربوني. وهي مصممة ل التحكم في التشغيل/الإيقاف للسوائل والغازات والوسائط الصناعية الأخرى المتوافقة.
2. ما هي الوسائط التي يمكن لهذا الصمام التعامل معها؟
يمكن استخدامه مع الماء والزيت والغاز والهواء المضغوط والسوائل الصناعية الأخرى المتوافقة. للتآكل، يجب التأكد من توافق المواد والختم مع درجات الحرارة العالية أو الوسائط الخاصة قبل الاختيار.
3. ما هي مزايا البناء بالفولاذ الكربوني؟
يوفر الفولاذ الكربوني قوة ميكانيكية جيدة ويستخدم بشكل شائع في أنظمة الأنابيب الصناعية. المادة هي مناسبة للتطبيقات التي تكون فيها ظروف الضغط ودرجة الحرارة والتآكل المطلوبة ضمن حدودها النطاق المحدد.
4. هل هذا الصمام مناسب لتطبيقات الضغط العالي؟
يعتمد تصنيف الضغط المطبق على حجم الصمام والتصميم والمواد ودرجة الحرارة والاتصال التكوين. يجب فحص ضغط العمل الفعلي مقابل تصنيف درجة حرارة الضغط للمنتج قبل الاستخدام.
5. ما هي أنواع الاتصال المتوفرة؟
تشمل الخيارات الشائعة NPT، وBSP، وغيرها من الوصلات الملولبة أو ذات الحواف اعتمادًا على طراز الصمام. ال ينبغي تأكيد معيار الاتصال المطلوب عند تقديم الطلب.
6. هل الصمام مناسب للبيئات الخارجية أو البيئات المسببة للتآكل؟
قد تتطلب الصمامات المصنوعة من الفولاذ الكربوني معالجة سطحية مناسبة أو طلاءًا واقيًا للخدمة الخارجية أو المواد المسببة للتآكل البيئات. يجب اختيار تكوين الطلاء والمواد والختم وفقًا للتشغيل الفعلي الظروف.
7. هل يمكن تخصيص الصمام لتطبيقات OEM؟
نعم. قد تتضمن خيارات OEM مواد الصمامات ومعايير الاتصال والمعالجة السطحية وتكوين المقبض والشعار وضع العلامات والتعبئة والمواصفات الأخرى، وفقًا للنموذج المطلوب وكمية الطلب.
