2 قطعة صمامات كروية
2 قطعة صمام كروي ملولب ذكر إلى أنثى
يوفر الصمام الكروي الملولب Shangtai 2PC ذكر إلى أنثى تحكمًا موثوقًا في التدفق. كمصنع مصدر، فإننا نقدم مكونات ضغط/درجة حرارة قابلة للتخصيص ومراقبة الجودة الصارمة وشهادات ISO9001/CE وتقارير المواد لتلبية احتياجاتك الصناعية الدقيقة.
يوفر الصمام الكروي الملولب Shangtai 2PC ذكر إلى أنثى تحكمًا فعالاً وموثوقًا في تدفق التشغيل/الإيقاف للتنوع أنظمة الأنابيب. مصمم بخيوط متعددة الاستخدامات من الذكور إلى الإناث، فهو يسمح بالتركيب السهل ويضمن أ اتصال آمن ومضاد للتسرب. تم تصميم هذا الصمام من أجل المتانة، وهو قابل للتكيف بشكل كبير مع مختلف الصناعات، التطبيقات التجارية، ومعالجة السوائل.
الأبعاد الرئيسية
| الأبعاد الرئيسية | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

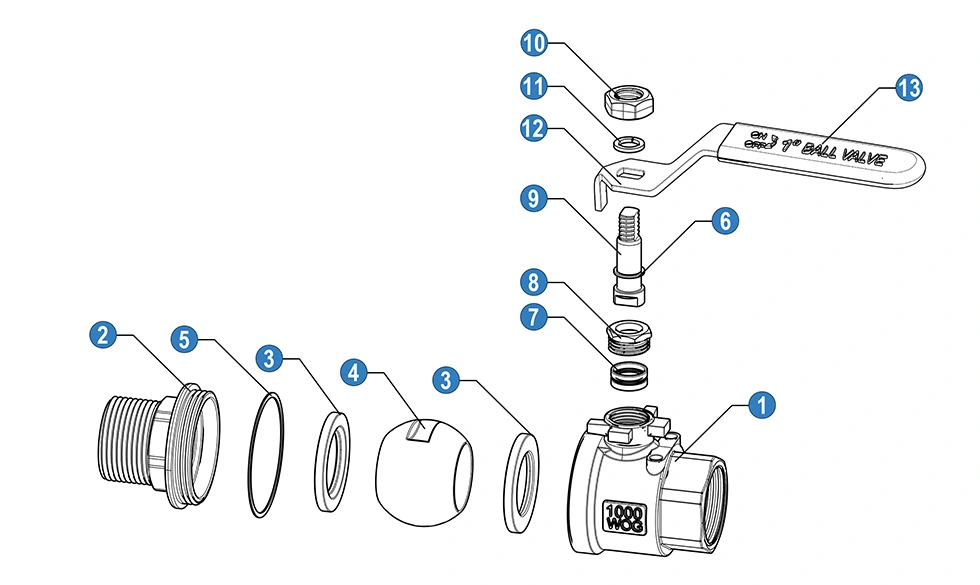

| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | كاب | سس 316 | سس 304 |
| 3 | مقعد الكرة | بتف | بتف |
| 4 | كرة | سس 316 | سس 304 |
| 5 | طوقا | بتف | بتف |
| 6 | حلقة الاحتكاك | بتف | بتف |
| 7 | التعبئة الجذعية | بتف | بتف |
| 8 | غدة | سس 316 | سس 304 |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | بندق | سس 304 | سس 304 |
| 11 | غسالة الربيع | سس 304 | سس 304 |
| 12 | مقبض | سس | سس |
| 13 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
· N: ينتهي الخيط وفقًا لـ ANSl B 2.1 NPT
· B: ينتهي الخيط وفقًا لـ BS21 BSP

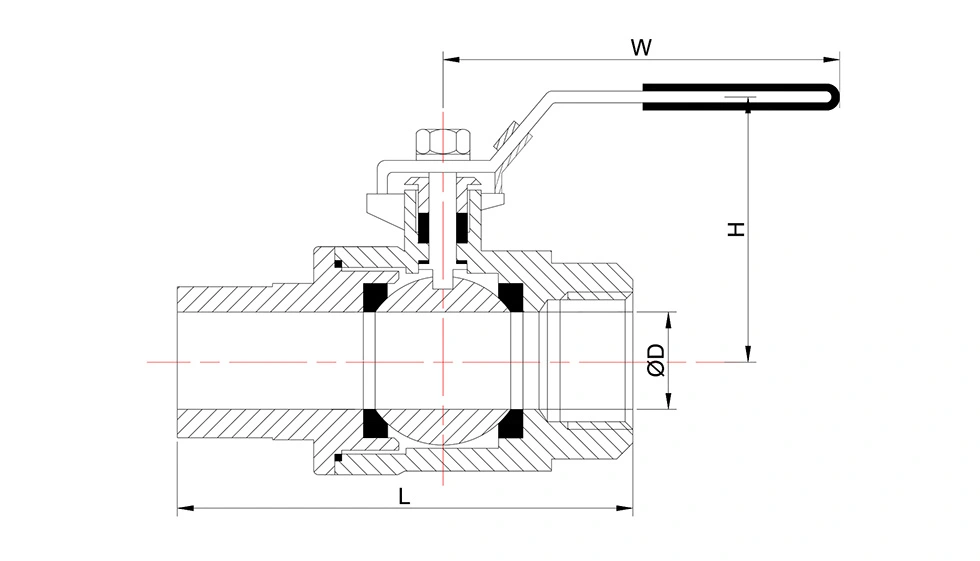

الأبعاد العامة:
| مقاس | الأبعاد (مم) | الوزن (كجم) | |||
| D | W | H | ل(+-2) | ||
| 1/4" | 8 | 95 | 41 | 65 | 0.22 |
| 3/8" | 10 | 92 | 45 | 63 | 0.2 |
| 1/2" | 15 | 105 | 47 | 65 | 0.24 |
| 3/4" | 20 | 105 | 52 | 74 | 0.34 |
| 1" | 25 | 114 | 60 | 84 | 0.5 |
| 11/4" | 32 | 142 | 65 | 100 | 0.76 |
| 11/2" | 38 | 163 | 77 | 110 | 1.12 |
| 2" | 49 | / | / | / | / |
| 21/2" | 63 | / | / | / | / |
| 3" | 76 | 207 | 124 | 183 | 5.94 |
| 4" | 100 | / | / | / | / |
لماذا تختارنا؟
مصنع المصدر المباشر
باعتبارها الشركة المصنعة الأصلية، تستبعد Shangtai الوسطاء. نحن نقدم أسعار تنافسية، والتواصل المباشر، و أوقات التسليم يمكن الاعتماد عليها لعملائنا العالميين.
تكوينات قابلة للتخصيص
نحن ندرك أن ظروف العمل المختلفة تتطلب حلولاً محددة. نحن نقدم مكونات مختارة مصممة خصيصا وفقًا لمتطلبات درجة الحرارة والضغط الدقيقة لديك، مما يضمن الأداء الأمثل لمشروعك.
مراقبة الجودة المعتمدة
الجودة هي أولويتنا. يتم تصنيع منتجاتنا في ظل أنظمة إدارة الجودة الصارمة، وتحظى منتجاتنا بفخر بشهادة ISO9001 و شهادات CE لضمان التشغيل الآمن والمستقر.
تقارير المواد التي تم التحقق منها
الشفافية والموثوقية هي المعيار القياسي في Shangtai. نحن نقدم تقارير اختبار المواد الشاملة للصمامات لدينا، ضمان صحة ومتانة المعادن المستخدمة في خط الأنابيب الخاص بك.
التطبيقات النموذجية
أنظمة المياه:العزل اليدوي لخطوط المياه المتوافقة، وتوصيلات المعدات، وأنابيب المرافق.
خطوط الهواء والغاز:التحكم في التشغيل/الإيقاف في أنابيب الهواء المضغوط والغاز المتوافقة ضمن حدود الضغط ودرجة الحرارة المحددة.
الزيوت والسوائل العملية:يستخدم للزيوت والسوائل الصناعية المتوافقة حيث يتم تحديد الوصلات الملولبة.
المعدات الصناعية:مناسب لتوصيلات المعدات وتجميعات الأنابيب المدمجة باستخدام خيوط NPT أو BSP.
الصيانة والاستبدال:يمكن أن يكون ترتيب الاتصال من ذكر إلى أنثى مفيدًا عندما يشتمل خط الأنابيب على تكوينات توصيل ملولبة مختلفة على جانبي الصمام.
الاختيار والتثبيت
قبل الطلب، تأكد من الحجم الاسمي ونوع الخيط NPT أو BSP والضغط ودرجة الحرارة ووسط العمل وتكوين المواد المطلوبة. يجب أن يتطابق ترتيب الخيوط الذكور والإناث أيضًا مع الأنابيب أو التركيبات المتصلة.
قبل التثبيت، افحص الأطراف الملولبة وقم بإزالة أي تلوث من أسطح التوصيل. استخدم طريقة إغلاق الخيط المحددة وتجنب قوة الشد المفرطة، مما قد يؤدي إلى تلف الوصلة الملولبة أو جسم الصمام.
بعد التثبيت، قم بتشغيل المقبض من خلال نطاق ربع دورة كامل وتحقق من التوصيلات الملولبة للتأكد من عدم وجود تسرب أثناء التشغيل. يجب خفض ضغط خط الأنابيب قبل أي أعمال صيانة أو تفكيك.
الجودة والتوثيق
تقوم شركة Shangtai بالتصنيع والتجميع والاختبار والفحص النهائي لمنتجات الصمامات الخاصة بها. يمكن أن يشمل فحص الإنتاج المواد الواردة وأبعاد التصنيع وحالة التجميع واختبار الضغط وفحص الصمام النهائي.
تتوفر وثائق ISO 9001 وCE للتكوينات المعمول بها. يمكن توفير تقارير اختبار المواد ووثائق الفحص الأخرى عند تحديدها في الطلب.
التعليمات
Q1: ما هو الغرض من صمام كروي ملولب مكون من 2 قطعة ذكر إلى أنثى؟
يسمح التكوين من ذكر إلى أنثى للصمام بالاتصال مباشرة بين المكونات الملولبة المختلفة. يمكن أن يكون مفيدًا عندما يكون أحد جانبي خط الأنابيب أو التركيب به خيط أنثوي ويتطلب الجانب الآخر اتصالاً ذكريًا.
س 2: هل يمكن تزويد الصمام بكل من خيوط NPT وBSP؟
نعم. تتضمن خيارات الخيط المدرجة NPT وBSP. يجب التأكد من معيار وحجم الخيط المطلوب قبل الإنتاج لأن خيطي NPT وBSP غير قابلين للتبديل.
س 3: ما هي المواد المستخدمة لهذا الصمام؟
يستخدم التكوين الرئيسي الفولاذ المقاوم للصدأ CF8M للجسم، وF316 للكرة والساق، وRPTFE للمقعد. يسرد جدول المكونات أيضًا خيارات SS 304 وSS 316 للأجزاء المحددة.
س 4: ما هي السوائل التي يمكن للصمام الكروي الملولب التعامل معها؟
يمكن استخدامه مع الماء والهواء والغاز والزيت والسوائل الصناعية الأخرى المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة. يجب التحقق من التوافق الكيميائي قبل اختيار الصمام لوسط معين.
س5: كيف يجب تثبيت الاتصال المترابط؟
تأكد من نوع وحجم الخيط قبل التثبيت، وقم بتنظيف خيوط التزاوج، وتطبيق طريقة الختم المحددة. أحكم ربط الوصلة وفقًا لإجراءات التثبيت المعمول بها دون استخدام القوة المفرطة على جسم الصمام.
س 6: ما هي المعلومات المطلوبة لعرض الأسعار؟
قم بتوفير حجم الصمام ونوع سن اللولب NPT أو BSP والكمية ووسط العمل وضغط التشغيل ودرجة الحرارة ومتطلبات المواد وأي رسومات قابلة للتطبيق أو مواصفات المشروع. تسمح هذه المعلومات بتأكيد تكوين الصمام قبل عرض الأسعار.
