2 قطعة صمام كروي 2000WOG مع جهاز قفل
صمام كروي مكون من قطعتين 2000WOG مع جهاز قفل مصمم للإغلاق الآمن في خدمات المياه والنفط والغاز. مع شهادة CE وISO 9001، فهي توفر معالجة موثوقة للضغط وبديل فعال من حيث التكلفة للصمامات الكروية المطروقة.
تم تصميم صمام الكرة Shangtai 2PC 2000WOG مع جهاز القفل لتطبيقات الإغلاق حيث يكون الضغط مرتفعًا مطلوب القدرة وتشغيل المقبض المتحكم فيه. جسم الصمام المكون من قطعتين، ومقبض قفل وملولب الاتصال يجعلها مناسبة لمجموعة من أنظمة التحكم في السوائل الصناعية.
يُستخدم الصمام بشكل شائع مع الماء والزيت والغاز والهواء المضغوط والسوائل المتوافقة الأخرى في ظل ظروف مناسبة ضد الصدمات شروط الخدمة. يوفر تصنيف 2000WOG نطاق ضغط أعلى من الصمامات الكروية ذات الضغط المنخفض القياسية، بينما يساعد جهاز القفل على إبقاء المقبض في الوضع المفتوح أو المغلق المحدد.
بالمقارنة مع بعض تصميمات الصمامات الكروية المطروقة، فإن هذا النموذج يوفر بديلاً للتطبيقات حيث يقع الضغط ودرجة الحرارة والمواد ومتطلبات الاتصال المحددة ضمن الشروط المقدرة للصمام. ل التطبيقات حوالي 1200 رطل لكل بوصة مربعة، يمكن اعتبار الصمام بناءً على ظروف العمل الفعلية والسلامة المطلوبة هامش.
تقوم Shangtai Valve بتصنيع هذا الصمام الكروي وتدير عملية الإنتاج والفحص في المصنع. ال يتم تصنيع الصمام وفقًا لمتطلبات ISO 17292 وAPI 608، مع الاختبار والفحص بناءً على API 598. تتوفر شهادات CE وISO 9001.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | ISO17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

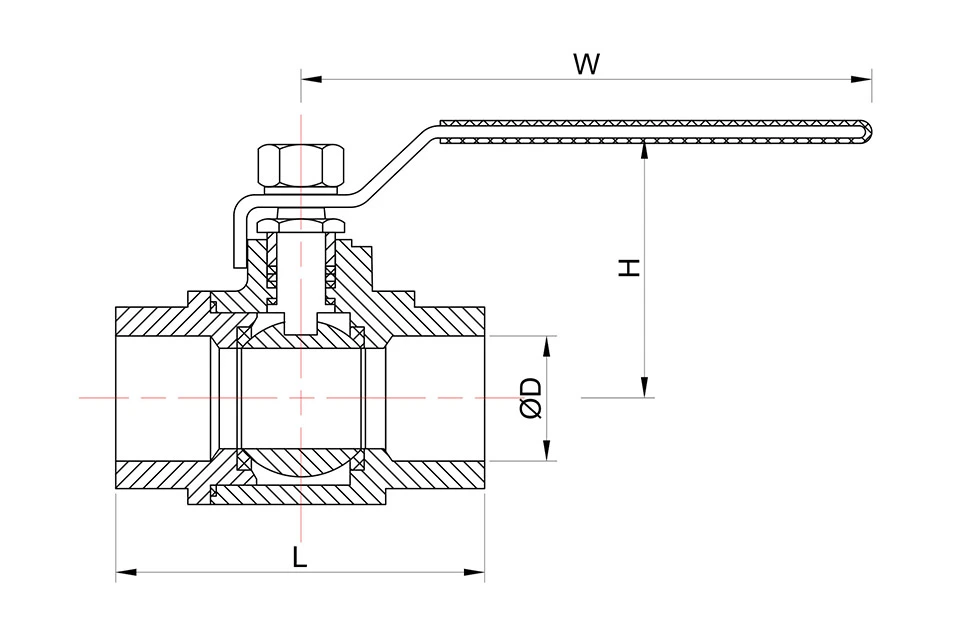

| مقاس | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| لتر ± 1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

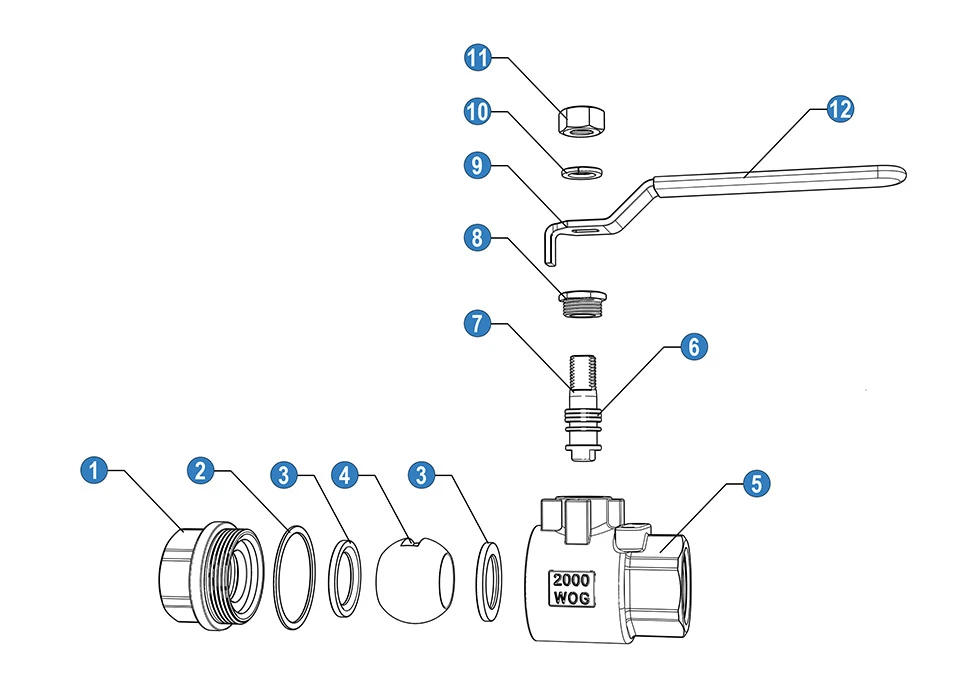

| لا | اسم | المادة (*ن/ب) | |
| 1 | كاب | سس 316 | سس 304 |
| 2 | طوقا | بتف | بتف |
| 3 | مقعد الكرة | بتف | بتف |
| 4 | كرة | سس 316 | سس 304 |
| 5 | جسم | سس 316 | سس 304 |
| 6 | التعبئة الجذعية | بتف | بتف |
| 7 | ينبع | سس 316 | سس 304 |
| 8 | غدة | سس 316 | سس 304 |
| 9 | مقبض | سس | سس |
| 10 | غسالة الربيع | سس 304 | سس 304 |
| 11 | بندق | سس 304 | سس 304 |
| 12 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
* N: ينتهي الخيط وفقًا لـ ANSl B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP
التطبيقات
يتم استخدام هذا الصمام الكروي في أنظمة ومعدات التحكم في السوائل الصناعية حيث تتوفر خدمة الإغلاق الملولب مطلوب. تشمل التطبيقات النموذجية ما يلي:
أنظمة معالجة المياه
خطوط أنابيب النفط والغاز
المعالجة الكيميائية
أنظمة الهواء المضغوط
المعدات الصناعية
أنظمة التدفئة والتهوية وتكييف الهواء
التطبيقات البحرية
أنظمة التحكم العامة في السوائل
معدات محمولة على الانزلاق
صيانة الآلات والمصانع
يمكن استخدام الصمام مع الماء والزيت والغاز والسوائل الأخرى المتوافقة ضمن الضغط ودرجة الحرارة المحددة النطاق. بالنسبة للوسائط المسببة للتآكل، والسوائل الخاصة أو الظروف خارج التصنيفات المدرجة، والمواد والصمام يجب تأكيد التكوين قبل الاختيار.
الميزات الرئيسية
تصنيف الضغط 2000WOG
يوفر تصنيف 2000WOG قدرة ضغط أعلى من الصمامات الكروية ذات الضغط المنخفض القياسية. الفعلي يعتمد ضغط العمل المسموح به على حجم الصمام ودرجة الحرارة ومعدلات درجة حرارة الضغط المتوسطة والمطبقة.
مقبض القفل
يسمح جهاز القفل بتأمين المقبض في الوضع المحدد، مما يساعد على تقليل الصمام غير المقصود التشغيل أثناء الاستخدام والصيانة.
جسم صمام مكون من قطعتين
يوفر بناء الجسم المكون من قطعتين تكوينًا عمليًا لأنظمة الأنابيب الصناعية الملولبة تطبيقات الاغلاق.
هيكل من الفولاذ المقاوم للصدأ
يستخدم التكوين المدرج ASTM A351 CF8M (316) للجسم، وASTM A182 F316 للكرة والساق، وRPTFE لـ المقعد. خيارات المواد الأخرى متاحة عند الطلب.
اتصالات مترابطة
تتوفر معايير موضوع NPT وBSP. يجب اختيار الاتصال المناسب حسب الموجود نظام الأنابيب ومتطلبات التثبيت.
معايير التصنيع والاختبار
تم تصميم الصمام وتصنيعه وفقًا لمتطلبات ISO 17292 وAPI 608، مع الفحص والاختبار استنادًا إلى API 598. تتم الإشارة إلى تقييمات درجة حرارة الضغط إلى ASME B16.34.
تصنيع المصنع والتفتيش
تقوم شركة Shangtai Valve بتصنيع المنتج وإدارة الإنتاج والتجميع والفحص في المصنع. التفتيش يتضمن فحوصات الأبعاد والتجميع والضغط أو التسرب وفقًا للمتطلبات المعمول بها من قبل شحنة.
التعليمات
Q1: ماذا يعني 2000WOG بالنسبة للصمام الكروي المكون من قطعتين 2000WOG مع جهاز القفل؟
يشير 2000WOG إلى تصنيف الضغط لخدمات المياه والنفط والغاز في ظل ظروف مناسبة غير قابلة للصدمات. الفعلي يجب تأكيد ضغط العمل المسموح به بناءً على حجم الصمام ودرجة الحرارة والوسط والمطبق تصنيف درجة الحرارة الضغط.
س2: ما هو الغرض من جهاز القفل؟
يساعد جهاز القفل على إبقاء مقبض الصمام في الوضع المفتوح أو المغلق المحدد ويقلل من مخاطر حدوث ذلك التشغيل غير المقصود أثناء الاستخدام أو الصيانة.
س 3: هل يمكن استخدام هذا الصمام بدلاً من الصمام الكروي المطروق؟
يمكن أخذ ذلك في الاعتبار عندما يفي ضغط الصمام ودرجة الحرارة والمواد ومواصفات الاتصال بالخدمة المتطلبات. بالنسبة للتطبيقات ذات الضغط العالي ودرجة الحرارة المرتفعة أو التطبيقات الحرجة، يجب أن تكون ظروف التشغيل مناسبة يتم تأكيده قبل الاختيار.
Q4: ما هي الوسائط التي يمكن للصمام الكروي التعامل معها؟
يتم استخدامه بشكل شائع مع الماء والنفط والغاز والهواء المضغوط والسوائل الصناعية الأخرى المتوافقة. للتآكل أو الوسائط الخاصة، يجب توفير معلومات السوائل للتأكد من المواد المناسبة وتكوين الصمام.
س 5: ما هي المعايير المستخدمة لهذا الصمام؟
تم تصنيع الصمام وفقًا لمتطلبات ISO 17292 وAPI 608. يعتمد الفحص والاختبار على API 598، بينما تشير تقديرات درجة حرارة الضغط إلى ASME B16.34.
س 6: هل لديك شهادات CE و ISO 9001؟
نعم. تتوفر شهادات CE وISO 9001. يمكن توفير الوثائق ذات الصلة وفقا للمنتج و متطلبات النظام.
س 7: هل أنت الشركة المصنعة؟
نعم. تقوم شركة Shangtai Valve بتصنيع الصمام وإدارة عمليات الإنتاج والتجميع والفحص ذات الصلة في مصنعها في ونتشو، الصين.
