البصيرة الفنية: 2000 WOG صمام كروي ذو منصة عالية مكون من قطعتين - ميزات التصميم وبيئات التطبيق

تعمل خطوط أنابيب مخرج الضغط المتوسط ​​لمحطة تنظيم ضغط الغاز بالمدينة عند ضغط تصميمي قدره 4.0 ميجا باسكال. يتطلب النظام التكامل مع نظام SCADA للإرسال عن بعد والإغلاق في حالات الطوارئ. يجب أن توفر الصمامات عدم تسرب خارجي، وفترات زمنية طويلة بدون صيانة، ودعم الخدمة المباشرة لتجنب انقطاع إمدادات الغاز إلى المنطقة.

تم اختيار الصمامات الكروية ذات المنصة العالية 2000 WOG المكونة من قطعتين من CF8 (الفولاذ المقاوم للصدأ 304) مع نهايات ملولبة NPT ومقاعد معززة RPTFE، ومزودة بمحركات كهربائية مقاومة للانفجار مثبتة مباشرة. معدل ضغط الصمام يتجاوز بكثير ضغط التشغيل الفعلي.

• يعمل جسم الصمام والأختام تحت ظروف الضغط المنخفض على المدى الطويل، مما يقلل بشكل كبير من زحف الختم. يتم تمديد عمر الخدمة بأكثر من50%مقارنة مع الصمامات الكروية PN40 القياسية.

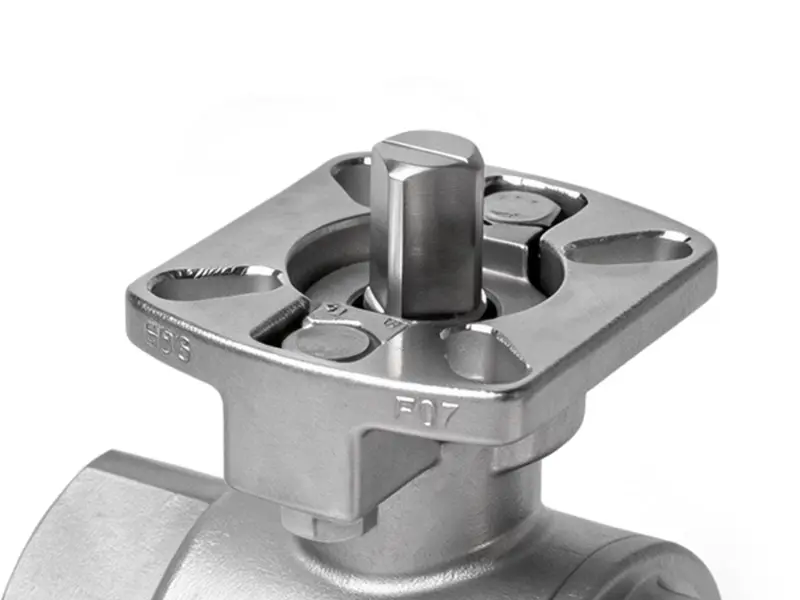

• يتيح النظام الأساسي العالي القياسي ISO 5211 تركيب المشغل المباشر بدون أقواس المحول، مما يقلل وقت التثبيت30%وضمان محورية أعلى لدقة التحكم عن بعد المستقرة.
• يدعم تصميم الجسم المقسم المكون من قطعتين التفكيك في الخط واستبدال الختم دون قطع خط الأنابيب، مما يقلل من وقت توقف صيانة المنطقة عن طريق70%.
• يوفر هيكل الختم ثنائي الاتجاه ذو الكرة العائمة أي تسرب خارجي، مما يضمن نقل آمن للغاز ويتوافق مع مواصفات تصميم الغاز الحضري.

يعمل فرع الضغط العالي لنظام مياه التبريد المتداول في مصفاة كبيرة بسرعة 2.5 ميجا باسكال، مع صدمات مطرقة مائية متقطعة في خط الأنابيب. عانت الصمامات الكروية القياسية الأصلية PN25 من التسرب المتكرر للمقعد وتشوه الجسم، وتطلبت قطع خط الأنابيب للصيانة مما تسبب في إيقاف الإنتاج.

تم استبدالها بصمامات كروية ذات منصة عالية 2000 WOG مكونة من قطعتين من الفولاذ الكربوني WCB، وتتميز بمسارات تدفق كاملة للمنافذ ومقترنة بمحركات هوائية للتحكم في التشغيل/الإيقاف المبرمج.

• يوفر جسم الصمام عالي التحمل 2000 WOG مقاومة فائقة للطرق المائية مقارنة بصمامات PN25 القياسية، ويتحمل المطرقة المائية اللحظية حتى10 ميجا باسكالدون تشوه الجسم أو فشل الختم.
• تصميم المنفذ الكامل يخلق فقدانًا للضغط أقل من0.03 ميجا باسكال، مما يقلل من حمل المضخة المتداولة5%وتحقيق وفورات ملحوظة في الطاقة على المدى الطويل.
• تستجيب المحركات الهوائية المثبتة مباشرة على المنصة العالية في أقل من1 ثانية، مناسبة لعمليات التبديل المبرمجة المتكررة.
• يسمح جسم الصمام المكون من قطعتين بالتفكيك السريع لتنظيف المقياس والحطام من قلب الكرة، مما يضاعف كفاءة الصيانة دون قطع خط الأنابيب أو إيقاف الإنتاج.

تستخدم مبردات المياه اللولبية في مجمع تجاري كبير غاز التبريد R134a، مع خطوط رئيسية تعمل بقدرة 1.8 ميجا باسكال. يجب أن تتمتع الصمامات بأداء إغلاق ممتاز لمنع تسرب مادة التبريد، وأن تكون متوافقة مع المحركات الكهربائية للتحكم في المجموعة عبر نظام التشغيل الآلي للمبنى (BAS).

صمامات كروية ذات منصة عالية 2000 WOG مكونة من قطعتين مصنوعة من الفولاذ المقاوم للصدأ CF8، مع مقاعد مانعة للتسرب مخصصة لغاز التبريد ومحركات كهربائية مدمجة مثبتة مباشرة.

• يحقق جسم الصمام ذو الضغط العالي مع الختم الدقيق عدم تسرب مادة التبريد، مما يمنع فقدان قدرة التبريد ومشاكل الانبعاثات البيئية.
• تعمل واجهة النظام الأساسي القياسية ISO 5211 على تحسين كفاءة تجميع دفعة المبرد من خلال30%. Actuators are universally interchangeable without custom adapters for easier after-sales replacement.
• يسهل الهيكل المكون من قطعتين التفكيك والصيانة أثناء عملية الإصلاح الرئيسية للمبرد دون الإضرار بلحامات خطوط الأنابيب، مما يقلل تكاليف الصيانة عن طريق40%.
• يؤدي ضغط التشغيل الذي يقل كثيرًا عن التصنيف الاسمي إلى إبطاء تقادم الختم بشكل كبير، مما يؤدي إلى إطالة فترة عدم الصيانة إلى أكثر من ذلك3 سنوات.

يعمل خط نقل المواد الخام الخافضة للتوتر السطحي في مصنع كيميائي يومي بقدرة 1.6 ميجا باسكال، مع وسائط تآكل خفيفة. يجب أن تدعم الصمامات التحكم عن بعد، وأن تكون سهلة الفك والتنظيف، وتفي بمتطلبات النظافة لتغيير الدفعات.

صمامات كروية ذات منصة عالية 2000 WOG مكونة من قطعتين مصنوعة من CF8M (فولاذ مقاوم للصدأ 316) مع تصميم منفذ كامل ومقاعد PTFE ومحركات هوائية مقاومة للانفجار.

• جسم من الفولاذ المقاوم للصدأ 316 يقاوم التآكل الخفيف. تصميم المنفذ الكامل لا يحتوي على مناطق ميتة للتدفق، مما يقلل من تراكم المواد وتدهورها لتلبية متطلبات النظافة اليومية للإنتاج الكيميائي.
• يعمل التشغيل منخفض الضغط على المدى الطويل في ظل ظروف متدهورة على التخلص من مخاطر تغلغل الوسائط والتلوث المتبادل بين عمليات تبديل الدُفعات.
• إن المحركات الهوائية المقاومة للانفجار المثبتة مباشرة على منصة ISO العالية تلبي بشكل مباشر متطلبات الحماية من الانفجارات في ورشة العمل الكيميائية دون تعديل إضافي.
• يسمح التصميم المقسم المكون من قطعتين بالتفكيك السريع للتنظيف الداخلي والتعقيم، مما يقلل من وقت تنظيف تغيير الدفعة بمقدار60%.

يعمل نظام التنظيف المكاني (CIP) ذو درجة الحرارة العالية في مصنع لتصنيع المشروبات بقدرة 3.0 ميجا باسكال، مع عوامل تنظيف قلوية تبلغ درجة حرارتها 80 درجة مئوية. يجب أن تكون الصمامات مقاومة للحرارة والتآكل، وتوفر ختمًا موثوقًا به، وتدعم التحكم الآلي في البرنامج، وتتوافق مع معايير GMP الغذائية.

صمامات كروية عالية الجودة 2000 WOG مكونة من قطعتين مصنوعة من الفولاذ المقاوم للصدأ CF8، ومزودة بمقاعد معززة بدرجة حرارة عالية من RPTFE ومحركات هوائية صحية مثبتة مباشرة.

• يعتبر ضغط التشغيل 3.0 ميجا باسكال أقل بكثير من التصنيف الاسمي لعام 2000 WOG، مما يوفر احتياطيًا كبيرًا من الضغط حتى في درجات الحرارة المرتفعة، مع عدم وجود خطر فشل الختم أو تشوه الجسم.
• توفر المقاعد المعززة بـ RPTFE درجة حرارة فائقة ومقاومة كيميائية، مع ضعف عمر الخدمة لمقاعد PTFE القياسية، وتتحمل التنظيف المستمر بواسطة سوائل التنظيف ذات درجة الحرارة العالية.
• لا يؤدي تصميم المنصة العالية التركيب المباشر إلى إنشاء مناطق ميتة تتعلق بالنظافة في واجهة صمام المحرك، كما أنه سهل التنظيف والتطهير، ومتوافق تمامًا مع متطلبات شهادة GMP الخاصة بصناعة الأغذية.
• يسمح جسم الصمام المكون من قطعتين بالتفكيك السريع لفحص النظافة الداخلية دون إزالة خط الأنابيب بالكامل، مما يبسط الفحص والصيانة الروتينية.
