كيف يمكن لمنفذ الصمام الكروي ثلاثي الاتجاه L تحسين التحكم في التدفق في أنظمة الأنابيب الصناعية

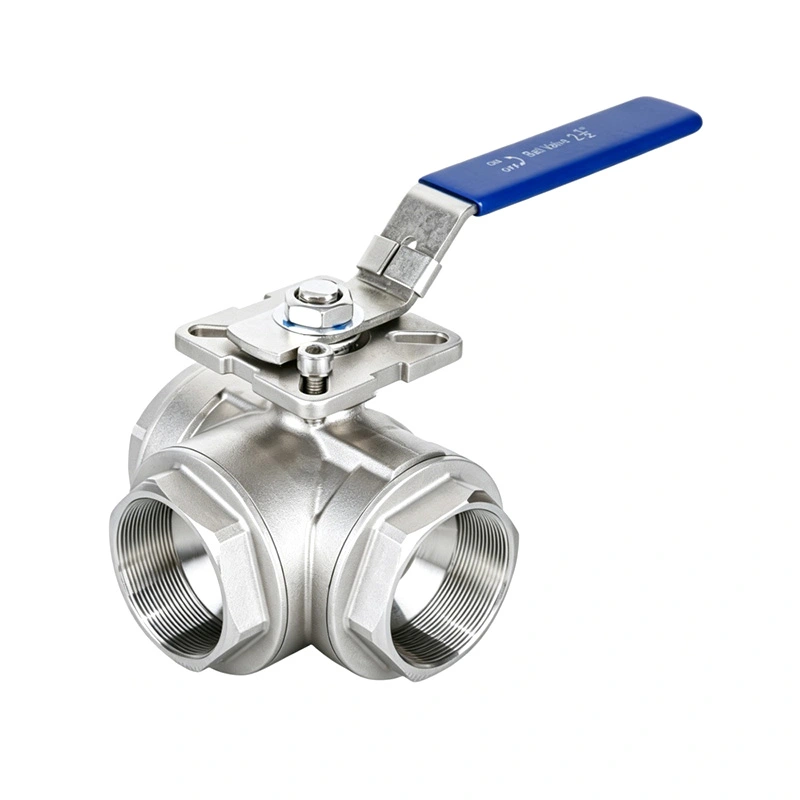

شانغتاييوفر أمنفذ L لصمام كروي ثلاثي الاتجاهمصممة لتحويل التدفق بشكل موثوق في أنظمة الأنابيب الصناعية. بفضل الهيكل المكون من ثلاث قطع، ونهايات اللحام التناكبي الممتدة، وخيارات البناء المصنوعة من الفولاذ المقاوم للصدأ، يساعد هذا الصمام المهندسين على إدارة توجيه السوائل، وتبسيط تخطيطات خطوط الأنابيب، والتخطيط للصيانة وفقًا لظروف التشغيل الصعبة.

تم تصميم صمام كروي ثلاثي الاتجاهات بتكوين منفذ L لإعادة توجيه السائل بين فرعين من خطوط الأنابيب المتصلة. تخلق كرتها المُصنعة خصيصًا ممرًا على شكل حرف L يتماشى مع المنافذ المحددة أثناء دوران المقبض. على عكس تصميم T-port، الذي يمكنه توصيل منافذ متعددة في وقت واحد اعتمادًا على تكوينه، يُستخدم صمام L-port بشكل أساسي لتحويل التدفق واختيار المصدر. يتطلب اختيار الصمام الصحيح الانتباه إلى اتجاه المنفذ ومواد الجسم وتوافق المقعد وتقييمات درجة حرارة الضغط ومعايير الاتصال. يشرح هذا الدليل مبدأ العمل والمزايا الرئيسية والتطبيقات الصناعية واعتبارات الشراء للصمامات الكروية ثلاثية الاتجاهات ذات المنفذ L، مما يساعد المهندسين وفرق الصيانة والمشترين الصناعيين على اتخاذ قرارات مستنيرة.

جدول المحتويات

• ما هو منفذ L لصمام كروي ثلاثي الاتجاه؟
• كيف يعمل الصمام الكروي ثلاثي الاتجاه L-Port؟
• L-Port مقابل T-Port: ما الفرق؟
• ما هي المزايا الرئيسية؟
• أين يتم استخدام الصمامات الكروية L-Port؟
• كيفية اختيار الصمام المناسب
• المواصفات الفنية للمراجعة
• توصيات التثبيت والصيانة
• الأسئلة المتداولة
• الخلاصة: اتخاذ القرار الصحيح للتحكم في التدفق

ما هو منفذ L لصمام كروي ثلاثي الاتجاه؟

الصمام الكروي ثلاثي الاتجاهات هو جهاز ميكانيكي للتحكم في التدفق بثلاثة منافذ وكرة دوارة داخل جسمه. يحدد الممر الداخلي المنافذ التي تتصل عند تشغيل الصمام. في تكوين المنفذ L، يشبه الممر الحرف L، مما يسمح للصمام بتوجيه السائل بين الوصلات المحددة.

على سبيل المثال، قد يحتوي خط الأنابيب على اتصال مشترك واحد ومنفذين بديلين. يمكن للصمام توجيه السائل الوارد نحو المخرج الأول أو تحويله إلى المخرج الثاني، اعتمادًا على الممر الداخلي وموضع المقبض. يتم عزل الفرع غير المستخدم في وضع التشغيل المقصود عندما يدعم تصميم الصمام هذا الترتيب.

يجمع منتج Shangtai بين مبدأ توجيه التدفق هذا مع جسم مكون من ثلاث قطع وأطراف ممتدة من اللحام التناكبي. يوفر طول طرف اللحام الإضافي مساحة عمل لتركيب خطوط الأنابيب ويمكن أن يكون مفيدًا في تخطيطات الأنابيب المعزولة أو المدفونة حيث يتطلب التصميم المحدد خلوصًا إضافيًا.

تشمل اعتبارات البناء الشائعة ما يلي:

• جسم الصمام:الفولاذ المقاوم للصدأ أو غيرها من المواد المحددة المختارة وفقا للتطبيق.
• الكرة والجذع:المكونات المسؤولة عن توجيه التدفق ونقل عزم الدوران التشغيلي.
• المقاعد والأختام:الأجزاء التي تدعم أداء الختم في ظل ظروف الخدمة المحددة.
• اتصالات:اللحام التناكبي أو الملولب أو التكوينات الأخرى وفقًا للطراز المحدد.
• آلية التشغيل:مقبض يدوي أو مشغل متوافق، حيثما كان ذلك متاحًا.

يجب دائمًا التحقق من التكوين النهائي وفقًا للرسومات والوثائق الفنية المعتمدة من قبل الشركة المصنعة.

كيف يعمل الصمام الكروي ثلاثي الاتجاه L-Port؟

يعمل الصمام عن طريق تدوير كرة محفورة خصيصًا داخل جسم الصمام. عندما يتماشى ممر الكرة مع منفذين محددين، يمكن للسائل أن ينتقل بين تلك الوصلات. يؤدي تغيير اتجاه الكرة إلى تغيير مسار التدفق المتاح.

في ترتيب التحويل النموذجي، يتضمن تسلسل التشغيل الشروط التالية:

1. موضع التدفق الأول:يتصل المنفذ المشترك بفرع واحد محدد، مما يسمح للسائل باتباع المسار الأول.
2. عملية التحول:يقوم المشغل بتدوير المقبض وفقًا لتعليمات التشغيل الخاصة بالشركة المصنعة.
3. موضع التدفق الثاني:يتماشى الممر الداخلي مع الفرع البديل، مما يعيد توجيه السائل.
4. موقف العزل، إذا تم تصميمه:توفر بعض تكوينات منفذ L موضعًا يمنع جميع المنافذ الثلاثة. يجب التحقق من هذه القدرة للصمام المحدد.

يختلف ترقيم المنافذ واتجاه المقبض وزاوية الدوران ومواضع التوقف المتاحة بين التصميمات. ولذلك، لا ينبغي للمشغلين أبدًا افتراض أن اتجاه مقبض معين يتوافق دائمًا مع نفس مسار التدفق.

قبل التشغيل، قم بمراجعة مخطط تدفق الصمام وتأكد من التوصيلات المقصودة تحت كل موضع تشغيل مسموح به. وهذا مهم بشكل خاص في الأنظمة الآلية، حيث يمكن أن يؤدي تسلسل المشغل غير الصحيح إلى مقاطعة الإنتاج أو إرسال السائل إلى وجهة غير مقصودة.

L-Port مقابل T-Port: ما الفرق؟

على الرغم من أن كلا التصميمين يستخدمان ثلاثة منافذ، إلا أن الممرات الكروية الداخلية تخدم أغراضًا مختلفة. ويعتمد الاختيار بينهما بشكل أساسي على ما إذا كان النظام يحتاج إلى تبديل التدفق بين الفروع أو توصيل عدة مسارات للخلط والتوزيع.

يصف الجدول مبادئ التصميم العامة بدلاً من ضمان تسلسل تشغيل كل صمام. قد يقدم المصنعون ترتيبات مختلفة للكرة وتكوينات المقاعد ومواضع التوقف.

بالنسبة للتطبيقات التي يجب أن يظل فيها مصدران للسوائل منفصلين، قد يكون تصميم المنفذ L مناسبًا إذا كان مخطط التدفق المعتمد يؤكد العزل المطلوب. عندما يكون الاتصال المتزامن بين عدة منافذ ضروريًا، قد يكون تصميم منفذ T أكثر ملاءمة.

للحصول على معلومات أساسية إضافية، قم بمراجعة معلومات منتج الصمام الكروي ثلاثي الاتجاه L-port الخاص بالشركة المصنعة قبل الانتهاء من الاختيار.

ما هي المزايا الرئيسية؟

1. توجيه التدفق المرن

يسمح الصمام ذو المنفذ L للمشغلين بالتبديل بين فروع خطوط الأنابيب المحددة دون تركيب صمامات منفصلة في كل نقطة تبديل. يمكن أن يؤدي ذلك إلى تبسيط ترتيب المعدات المستخدمة لنقل السوائل واختيار المصدر وتوجيه العملية.

2. تصميم خطوط الأنابيب الموفر للمساحة

يمكن أن يؤدي الجمع بين وصلات التدفق المتعددة في جسم صمام واحد إلى تقليل عدد المكونات الفردية المطلوبة في التركيبات المناسبة. قد يعني عدد أقل من المكونات أيضًا عددًا أقل من نقاط الاتصال التي تتطلب الفحص، على الرغم من أن التصميم العام للنظام يحدد التوفير الفعلي.

3. خيارات مواد الفولاذ المقاوم للصدأ

يمكن أن يوفر البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة مفيدة للتآكل في البيئات الصناعية المتوافقة. تعتمد الدرجة المناسبة على وسط المعالجة، وتركيز الكلوريد، ومواد التنظيف الكيميائية، ودرجة الحرارة، وظروف الخدمة الأخرى. يجب أن يعتمد اختيار المواد على التوافق الذي تم التحقق منه بدلاً من الافتراض بأن جميع أنواع الفولاذ المقاوم للصدأ تؤدي أداءً متطابقًا.

4. الوصول إلى الصيانة من خلال البناء المكون من ثلاث قطع

يمكن للجسم المكون من ثلاث قطع أن يجعل الفحص الداخلي والخدمة أكثر ملاءمة لأنه يمكن تفكيك الصمام وفقًا لإجراءات الشركة المصنعة. بعد أن يتم عزل خط الأنابيب، وخفض الضغط، وتصريفه، وجعله آمنًا، يمكن لموظفي الصيانة المؤهلين فحص المكونات القابلة للخدمة واستبدال المقاعد أو الأختام المتوافقة عند الضرورة.

5. نهايات اللحام التناكبي الممتدة لتركيبات محددة

يمكن أن توفر نهايات اللحام التناكبي الممتدة خلوصًا إضافيًا أثناء لحام خطوط الأنابيب، خاصة في التخطيطات التي تتضمن العزل أو الأنابيب المدفونة. يظل التثبيت الصحيح ضروريًا: يجب أن تتحكم إجراءات اللحام في مدخلات الحرارة لتجنب إتلاف المقاعد أو الأختام أو المكونات الداخلية الأخرى الحساسة لدرجة الحرارة.

أين يتم استخدام الصمامات الكروية L-Port؟

إن القدرة على إعادة توجيه التدفق تجعل تكوين الصمام هذا مفيدًا في العديد من القطاعات الصناعية. وتعتمد ملاءمتها على وسط العملية، والضغط، ودرجة الحرارة، وترتيب الاتصال، وأداء الإغلاق المطلوب.

• معالجة البتروكيماويات:تبديل تدفقات العمليات المتوافقة بين فروع خطوط الأنابيب المعينة.
• أنظمة النفط والغاز:اختيار طرق تدفق بديلة في التطبيقات التي يكون فيها تصنيف ضغط الصمام وتوافق المواد مناسبين.
• أنظمة الطاقة الحرارية:إعادة توجيه السوائل المتوافقة بين دوائر العملية أو توصيلات المعدات.
• معالجة المياه:تحويل تدفقات المياه بين خطوط المعالجة المختارة أو فروع النظام.
• المعدات الصناعية:تغيير مسار إمداد السوائل لدعم أوضاع التشغيل المختلفة أو ترتيبات الصيانة.

على سبيل المثال، قد تستخدم منشأة معالجة المياه صمامًا ذو منفذ L للاختيار بين طريقين محددين للتدفق. أثناء تصميم النظام، يجب على المهندسين التحقق من خريطة المنفذ وحالة العزل المقصودة والعواقب المترتبة على تغيير مسار التدفق قبل وضع الصمام في الخدمة.

ليس كل صمام كروي ثلاثي الاتجاه مناسبًا لكل سائل أو حالة تشغيل. يمكن أن تؤثر الجسيمات الكاشطة والوسائط اللزجة والمواد الكيميائية المسببة للتآكل والضغط التفاضلي العالي ودرجات الحرارة المرتفعة على عمر المقعد وأداء الختم. يجب تحديد الصمام للخدمة الفعلية بدلاً من اسم الصناعة وحده.

كيفية اختيار الصمام المناسب

يتضمن شراء صمام كروي ثلاثي الاتجاهات أكثر من مجرد مطابقة قطر الأنبوب الاسمي. يجب أن تبدأ عملية الاختيار الموثوقة بوظيفة التدفق المطلوبة وتستمر من خلال توافق المواد والتقييمات الميكانيكية وأبعاد التثبيت ومتطلبات الصيانة.

1. تحديد نمط التدفق المطلوب

تحديد المنفذ المشترك والفروع البديلة وكل موقع تشغيل مطلوب. احصل على مخطط التدفق الخاص بالشركة المصنعة للتحقق من المنافذ المتصلة والمنافذ المعزولة في كل موضع.

2. تأكيد متطلبات الضغط ودرجة الحرارة

تحقق من ضغط التشغيل المقدر عند درجة حرارة الخدمة الفعلية. يمكن أن تتغير معدلات الضغط حسب درجة الحرارة واختيار المادة، لذلك لا ينبغي أبدًا اعتبار قيمة الضغط القصوى بشكل مستقل عن الظروف المحددة.

3. حدد مواد الجسم والختم المتوافقة

قارن وسط العملية مع مواد الجسم والكرة والساق والمقعد والختم المقترحة. تتميز المقاعد المعتمدة على PTFE ومتغيرات PTFE المعززة بخصائص ميكانيكية وحرارية مختلفة. وينبغي التأكد من التوافق الكيميائي ونطاق الخدمة المسموح به من قبل الشركة المصنعة لكل تطبيق.

4. تحقق من معيار الاتصال

تحقق من نوع الاتصال المحدد والأبعاد والمعايير المعمول بها. بالنسبة لتركيبات اللحام التناكبي، قم بمراجعة الإعداد النهائي ورسومات الأبعاد. الوصلات الملولبة والملحومة غير قابلة للتبادل بدون ترتيب الأنابيب المصمم هندسيًا بشكل مناسب.

5. حدد التشغيل اليدوي أو الآلي

قد يكون المقبض اليدوي كافيًا لتغييرات المسار العرضية. عند الحاجة إلى التبديل المتكرر أو التحكم عن بعد، اسأل عما إذا كان يتوفر مشغل هوائي أو كهربائي متوافق. تأكد من عزم دوران التشغيل، والسير المطلوب، وردود الفعل على الموضع، والاستجابة المطلوبة أثناء انقطاع التيار الكهربائي أو إمداد الهواء.

6. تقييم احتياجات التفتيش والتوثيق

بالنسبة للخدمات الحيوية، قم بتوضيح تعريف المواد، ووثائق اختبار الضغط، وفحص الأبعاد، وإمكانية التتبع، وأي متطلبات قبول خاصة بالمشروع. تساعد هذه السجلات فرق الشراء والمهندسين على التحقق من مطابقة الصمام المزود للمواصفات المعتمدة.

المواصفات الفنية للمراجعة

توفر معلومات المنتج المنشورة من Shangtai نقطة بداية مفيدة لتقييم صمام كروي ثلاثي المنفذ على شكل حرف L بجسم مكون من ثلاث قطع وأطراف ممتدة من اللحام التناكبي. تصف القيم المدرجة أدناه تكوين المنتج المشار إليه ويجب تأكيدها مقابل عرض الأسعار وورقة البيانات المعتمدة الحالية قبل الشراء.

هذه الأرقام ليست تصنيفات عالمية لجميع صمامات المنفذ L. تناقش صفحة المنتج أيضًا المواد البديلة وتكوينات الختم. يجب على المشترين أن يطلبوا أحدث رسم فني وتأكيد كتابي لظروف الضغط ودرجة الحرارة وتفاصيل الاتصال وتركيب المواد لطلبهم.

توصيات التثبيت والصيانة

يساعد التثبيت الصحيح والصيانة المخططة في الحفاظ على أداء الصمام وتقليل وقت التوقف عن العمل الذي يمكن تجنبه. تعتبر الممارسات التالية مفيدة لفرق الهندسة والتكليف والصيانة.

• فحص قبل التثبيت:تحقق من جسم الصمام وأطراف اللحام وآلية التشغيل والتعبئة الواقية بحثًا عن أي ضرر أو تلوث.
• التحقق من اتجاه التدفق:قارن ترتيب المنفذ الفعلي مع مخطط الأنابيب المعتمد قبل توصيل الصمام.
• استخدم إجراءات اللحام المناسبة:بالنسبة لتصميمات اللحام التناكبي، اتبع الإجراءات المؤهلة وتحكم في مدخلات الحرارة وفقًا لتعليمات الشركة المصنعة.
• اختبار تسلسل التشغيل:عندما يكون الأمر آمنًا ومناسبًا، تحقق من مواضع المقبض ومؤشرات مسار التدفق قبل إدخال وسيط المعالجة.
• منع الصيانة غير الآمنة:قم بعزل الصمام وتخفيف الضغط وتصريف المحتويات الخطرة واتباع إجراءات الإغلاق والسلامة الخاصة بالموقع قبل التفكيك.
• فحص المقاعد والأختام:تحقق من التآكل والتلف الكيميائي والتسرب وصعوبات التشغيل على فترات زمنية مناسبة للخدمة.
• الاحتفاظ بالسجلات الفنية:عمليات فحص المستندات وعمليات الاستبدال ونتائج الاختبار وأي تغييرات في ظروف التشغيل.

تم تصميم الصمامات الكروية عمومًا للخدمة المتقطعة وتوجيه التدفق، وليس الاختناق المستمر ما لم توافق الشركة المصنعة على هذا الواجب على وجه التحديد. قد يؤدي تشغيل الصمام في وضع مفتوح جزئيًا غير مناسب إلى زيادة الاضطراب أو التآكل أو تلف المقعد في ظل ظروف معينة.

الأسئلة المتداولة

1. ما هي الوظيفة الرئيسية لمنفذ صمام كروي ثلاثي الاتجاه L؟

وتتمثل وظيفتها الأساسية في إعادة توجيه السائل بين فروع خطوط الأنابيب المحددة. يربط الممر على شكل حرف L داخل الكرة المنافذ المخصصة وفقًا لاتجاه الصمام. يجب الرجوع إلى مخطط التدفق المعتمد للتأكد من تسلسل التشغيل الدقيق وقدرة العزل.

2. ما هو الفرق بين الصمام الكروي L-port والصمام الكروي T-port؟

يُستخدم تصميم المنفذ L بشكل أساسي لتبديل التدفق أو التحويل بين المنافذ المحددة. يوفر تصميم منفذ T أنماط اتصال إضافية وقد يسمح لجميع المنافذ الثلاثة بالاتصال في وقت واحد. يعتمد الخيار الصحيح على وظيفة العملية المطلوبة وتكوين المنفذ الخاص بالشركة المصنعة.

3. هل يمكن لصمام كروي ثلاثي الاتجاه على شكل حرف L إيقاف التدفق تمامًا؟

تشتمل بعض تصميمات المنافذ L على موضع مغلق لجميع المنافذ، في حين أن البعض الآخر لديه ترتيبات تشغيل مختلفة. ويجب التأكد من العزل الكامل من خلال مخطط تدفق الصمام المحدد ومواصفات الختم. عندما يكون العزل أمرًا بالغ الأهمية للسلامة، تحقق من أداء التسرب المطلوب وما إذا كانت معدات العزل الإضافية ضرورية.

4. ما هي المواد المناسبة للصمام الكروي ذو المنفذ L؟

يعتمد اختيار المواد على متطلبات السوائل والتعرض للتآكل والضغط ودرجة الحرارة والتنظيف. قد تناسب درجات الفولاذ المقاوم للصدأ مثل 304 أو 316 العديد من التطبيقات، في حين أن المقاعد المعتمدة على PTFE أو المقاعد المعززة قد تكون مناسبة لخدمات معينة. يجب التحقق من توافق مجموعة المواد المبللة الكاملة.

5. ما هي المعلومات المطلوبة لطلب عرض الأسعار؟

توفير حجم الصمام الاسمي، وترتيب المنفذ المطلوب، ونوع الاتصال، وظروف الضغط ودرجة الحرارة، ووسط العملية، والمواد المفضلة، والكمية، وطريقة التشغيل. يمكن أن تساعد رسومات خطوط الأنابيب وتسلسل التدفق المطلوب ومتطلبات الفحص الخاصة بالمشروع المورد في تأكيد التكوين المناسب.

6. لماذا نفكر في صمام مكون من ثلاث قطع مع نهايات ممتدة للحام التناكبي؟

يمكن أن يعمل البناء المكون من ثلاث قطع على تبسيط الوصول إلى المكونات الداخلية القابلة للخدمة، مع مراعاة إجراءات الصيانة الخاصة بالشركة المصنعة. يمكن أن توفر نهايات اللحام التناكبي الممتدة خلوصًا إضافيًا للحام وقد تناسب بعض ترتيبات الأنابيب المعزولة أو المدفونة. يجب التحقق من الأبعاد وطريقة التثبيت قبل الطلب.

الخلاصة: اتخاذ القرار الصحيح للتحكم في التدفق

يمكن أن يوفر الصمام الكروي ثلاثي الاتجاهات مع ممر L-port حلاً عمليًا لتبديل السوائل بين فروع خطوط الأنابيب المحددة. وتعتمد فعاليته على اختيار ترتيب المنفذ الصحيح، والتحقق من حدود الضغط ودرجة الحرارة، واختيار المواد المتوافقة، والتأكد من أن أوضاع تشغيل الصمام تتوافق مع متطلبات العملية. تفاصيل البناء مثل الجسم المكون من ثلاث قطع ونهايات اللحام التناكبي الممتدة يمكن أن تؤثر أيضًا على تخطيط التثبيت والصيانة على المدى الطويل.

تقدم Shangtai معلومات المنتج وخيارات التكوين لدعم اختيار الصمام الصناعي. إذا كنت تقارن تصميمات المنفذ L، أو تخطط لنظام أنابيب جديد، أو تستبدل صمامًا موجودًا، فراجع مواصفات المنفذ L ذو الصمام الكروي ثلاثي الاتجاه وقم بإعداد متطلبات التشغيل الخاصة بك قبل تقديم الطلب. اتصل بفريقنا لمناقشة طلبك وتأكيد التفاصيل الفنية وطلب عرض الأسعار المناسب. لو سمحتاتصل بنااليوم لاستكشاف حلول الصمامات المصممة خصيصًا لتلبية احتياجات التحكم في التدفق الصناعي لديك.
