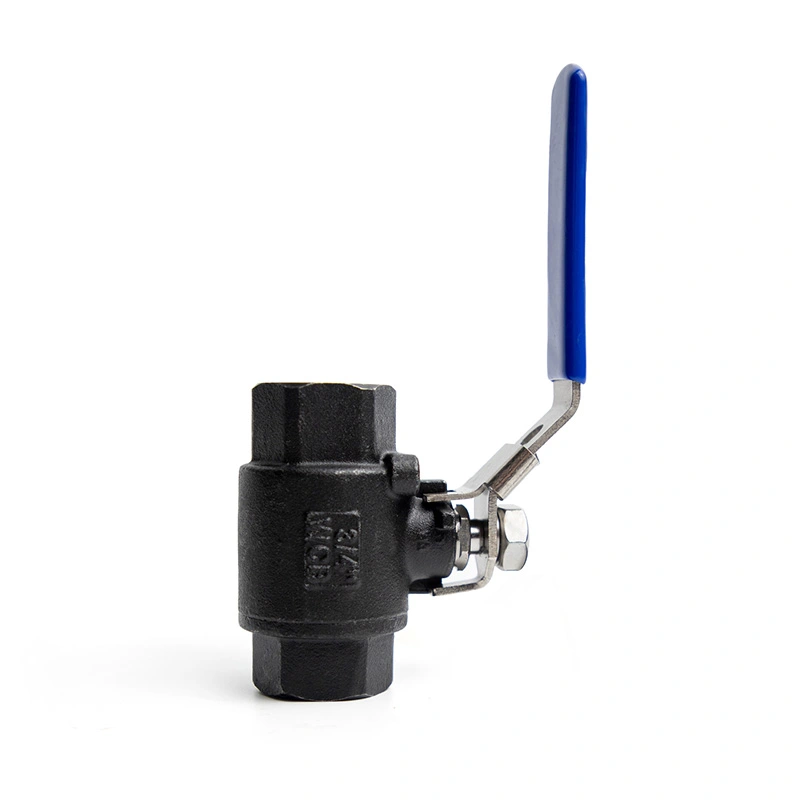

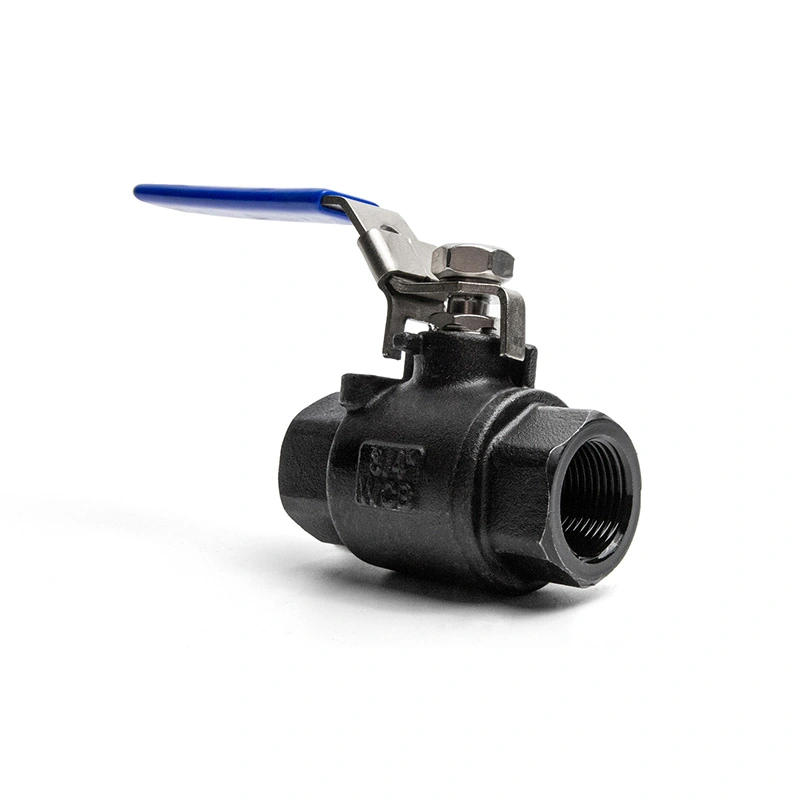

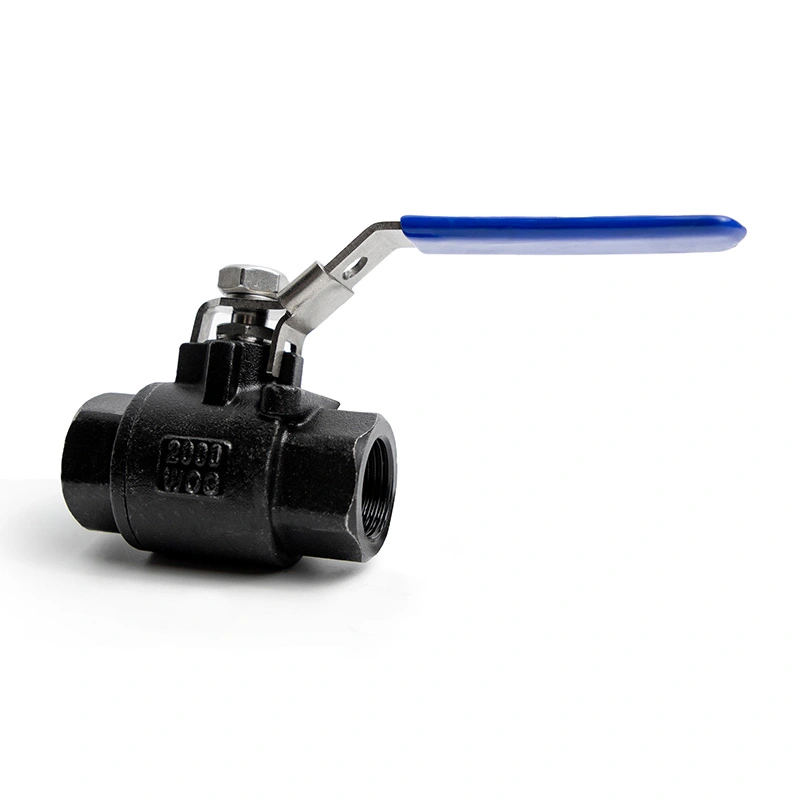

2 قطعة صمام كروي من الصلب الكربوني 2000WOG مع جهاز قفل
توفر Shangtai Valve الصمام الكروي المصنوع من الفولاذ الكربوني 2PC 2000WOG مع جهاز قفل لخدمة الإغلاق الصناعي حتى 1975 رطل لكل بوصة مربعة. يسهل جسمها المكون من قطعتين استبدال الختم، بينما يساعد مقبض القفل على منع التشغيل العرضي. تتوفر أسعار المصنع والطلبات بالجملة وعروض الأسعار ومتطلبات OEM بناءً على المواصفات.
تم تصميم Shangtai 2PC Carbon Steel Ball Valve 2000WOG مع جهاز قفل للتحكم الموثوق في التشغيل/الإيقاف في خطوط الأنابيب الصناعية ذات الضغط العالي. مع قدرة ضغط تصل إلى 1975 رطل لكل بوصة مربعة، هذا الصمام مناسب لـ تتطلب الماء والنفط والغاز والهواء المضغوط وتطبيقات السوائل الصناعية المتوافقة في ظل ظروف غير صدمة.
يجعل هيكل الجسم المكون من قطعتين الصمام أكثر قابلية للخدمة من العديد من التصميمات المكونة من قطعة واحدة. عندما تكون الصيانة عند الحاجة، يمكن تفكيك الصمام بسهولة أكبر، مما يسمح باستبدال المقاعد ومكونات الختم إطالة عمر الخدمة وتقليل تكلفة الاستبدال.
لضمان الجودة المتسقة، يتم فحص الصمام من خلال أربع مراحل لمراقبة الجودة بدءًا من الجسم الخام الفارغ وحتى المنتج النهائي:
فحص فراغ الجسم الخام - التحقق من المظهر والأبعاد وحالة المواد.
فحص الآلات - التحقق من الخيوط وأسطح الختم ودقة التجويف والأبعاد الرئيسية.
فحص التجميع - فحص الكرة والمقاعد والساق وحلقات الختم والمقبض وجهاز القفل.
الفحص النهائي - يشمل اختبار الضغط، واختبار التسرب، واختبار التشغيل، ووضع العلامات، وفحص التغليف.
تساعد عملية الجودة الصارمة هذه على تحسين اتساق المنتج، وتقليل معدلات العيوب، وتقديم المزيد من الموثوقية الصمامات للعملاء الصناعيين.
| الأبعاد الرئيسية | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL800 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 1975 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | ISO17292/API608 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | الكربون الصلب |
| مادة الكرة | أستم A182 F304 |
| المواد الجذعية | أستم A182 F304 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

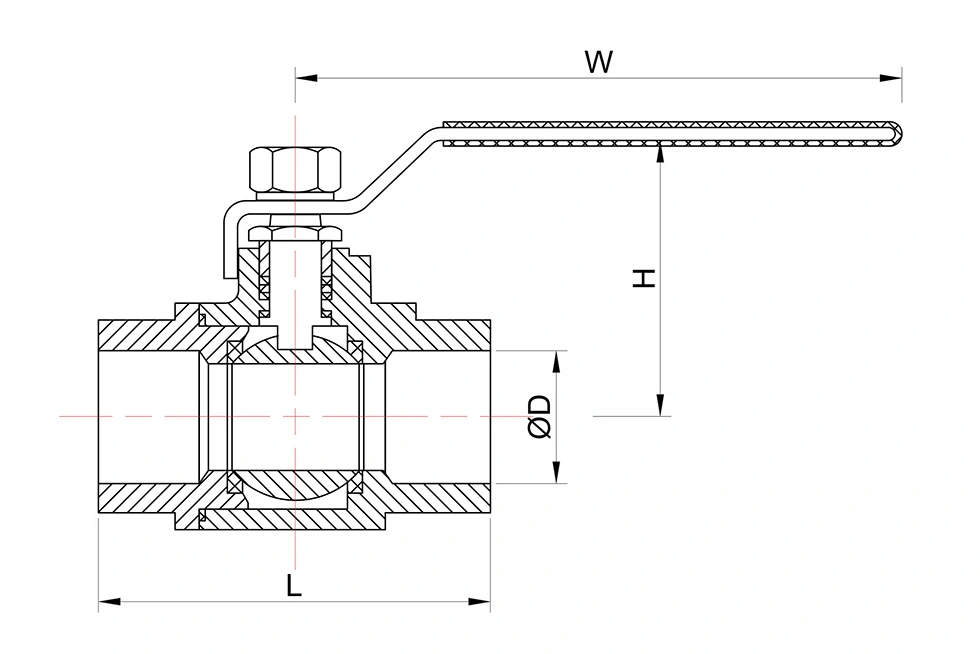

| مقاس | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| لتر ± 1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

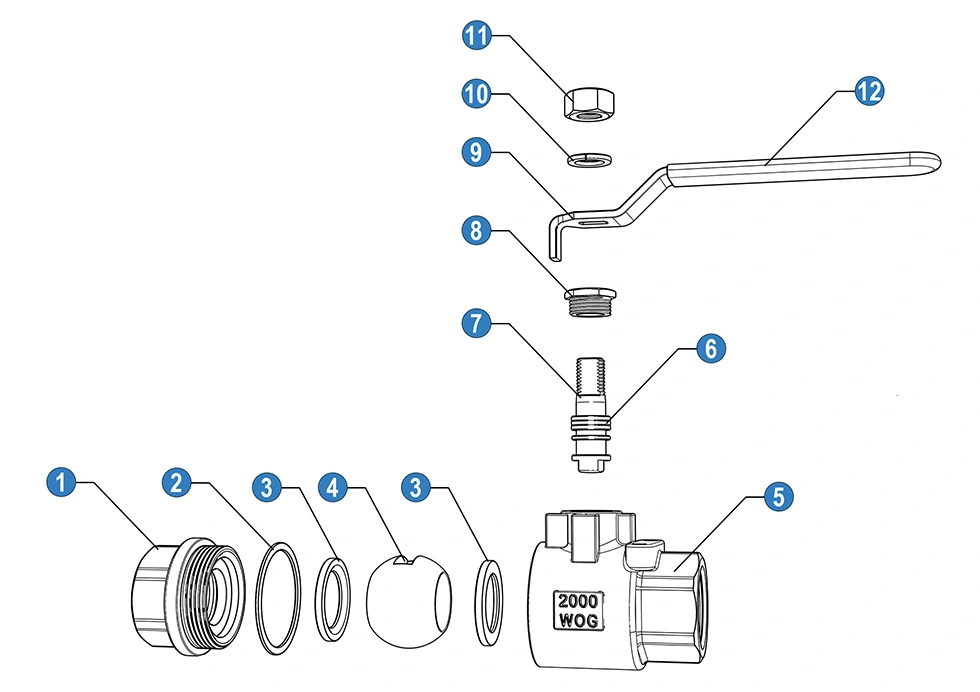

| لا | اسم | مادة | ||
| 1 | كاب | الكربون الصلب | ||
| 2 | طوقا | بتف | ||
| 3 | مقعد الكرة | بتف | ||
| 4 | كرة | SS201 | SS304 | SS316 |
| 5 | جسم | الكربون الصلب | ||
| 6 | التعبئة الجذعية | بتف | ||
| 7 | ينبع | سس 201 | سس 304 | سس 316 |
| 8 | غدة | سس 201 | سس 304 | سس 316 |
| 9 | مقبض | سس | ||
| 10 | غسالة الربيع | SS201 | ||
| 11 | بندق | SS201 | ||
| 12 | غطاء المقبض | بولي كلوريد الفينيل | ||
*N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
*ب: ينتهي الخيط وفقًا لـ BS21 BSP
مبدأ عمل الصمام
يتحكم الصمام الكروي في التدفق عن طريق تدوير كرة مثقوبة بدقة داخل جسم الصمام.
موقف مفتوح
عندما يكون المقبض موازيًا لخط الأنابيب، تتم محاذاة الفتحة عبر الكرة مع الأنبوب. يمر السائل من خلال الصمام ذو مقاومة تدفق منخفضة.
موقف مغلق
عندما يتم تدوير المقبض بزاوية 90 درجة، فإن الجانب الصلب من الكرة يحجب مسار التدفق. المقاعد تضغط على الكرة لإنشاء ختم إغلاق محكم.
وظيفة القفل
بعد فتح الصمام أو إغلاقه، يمكن لجهاز القفل تأمين موضع المقبض. وهذا يساعد على منع سوء التشغيل، أو التشغيل غير المصرح به، أو الحركة العرضية الناجمة عن الاهتزاز.
تصميم صيانة من قطعتين
يسمح الجسم المكون من قطعتين بتفكيك أسهل مقارنةً بالصمام المكون من قطعة واحدة. المقاعد والأختام وأجزاء الختم ذات الصلة يمكن فحصها أو استبدالها عند الحاجة، مما يساعد على إطالة عمر عمل الصمام.
ملاحظة: تم تصميم الصمامات الكروية بشكل أساسي للخدمة المفتوحة بالكامل أو المغلقة بالكامل. لا ينصح بالاختناق على المدى الطويل لأنه قد يؤدي إلى تلف الكرة والمقاعد.
الصناعات والأسباب المعمول بها
| الصناعة / التطبيق | لماذا هذا الصمام مناسب؟ |
| أنظمة النفط والغاز | تصنيف الضغط العالي الذي يصل إلى 1975 PSI يجعله مناسبًا لخطوط نقل النفط والغاز والوقود تحتها ظروف متوافقة. يساعد المقبض القابل للقفل على التحكم في نقاط العزل الحرجة. |
| خطوط الهواء والغاز المضغوط | يوفر إغلاقًا سريعًا ربع دورة وختمًا موثوقًا لأنظمة الهواء والغاز ذات الضغط العالي. ال يساعد جهاز القفل على منع التشغيل العرضي. |
| الأنظمة الهيدروليكية والتشحيم | هيكل من الفولاذ الكربوني وتصميم عالي الضغط مناسب للعديد من الأنظمة المعتمدة على الزيت. القطعتين يتيح الهيكل سهولة الصيانة واستبدال الختم. |
| خطوط مرافق البتروكيماويات والتكرير | مناسبة لخدمات مرافق المياه والنفط والغاز المتوافقة. وظيفة القفل تدعم التشغيل الأكثر أمانًا في البيئات النباتية المعقدة. |
| الآلات الصناعية والمعدات المثبتة على الانزلاق | الهيكل المدمج والتشغيل السريع والتصميم القابل للخدمة يجعله عمليًا لمعدات OEM والاختبار المقاعد، وألواح الضاغط، ووحدات المعالجة. |
| معالجة المياه وأنظمة المياه ذات الضغط العالي | يمكن استخدامه لخطوط المياه المتوافقة ذات الضغط العالي حيث يتم الإغلاق بشكل موثوق وبنية متينة مطلوبة. |
| الأنظمة المساعدة لمحطات الطاقة | مناسب لخطوط المياه والنفط والغاز المساعدة المتوافقة حيث يلزم إيقاف الضغط العالي. وينبغي التأكد من التوافق مع درجة الحرارة والمتوسطة قبل الاستخدام. |
| التعدين والبناء والمعدات الثقيلة | يعد البناء القوي من الفولاذ الكربوني والتشغيل القابل للقفل مفيدًا في بيئات العمل الصعبة حيث ويجب تجنب حركة الصمام العرضية. |
ملاحظة اختيارية: الفولاذ الكربوني قوي وفعال من حيث التكلفة، ولكنه ليس الخيار الأفضل للوسائط شديدة التآكل. بالنسبة للمواد الكيميائية المسببة للتآكل أو البيئات البحرية، ينبغي النظر في خيارات الفولاذ المقاوم للصدأ أو المواد الخاصة.
