2 قطعة صمامات كروية

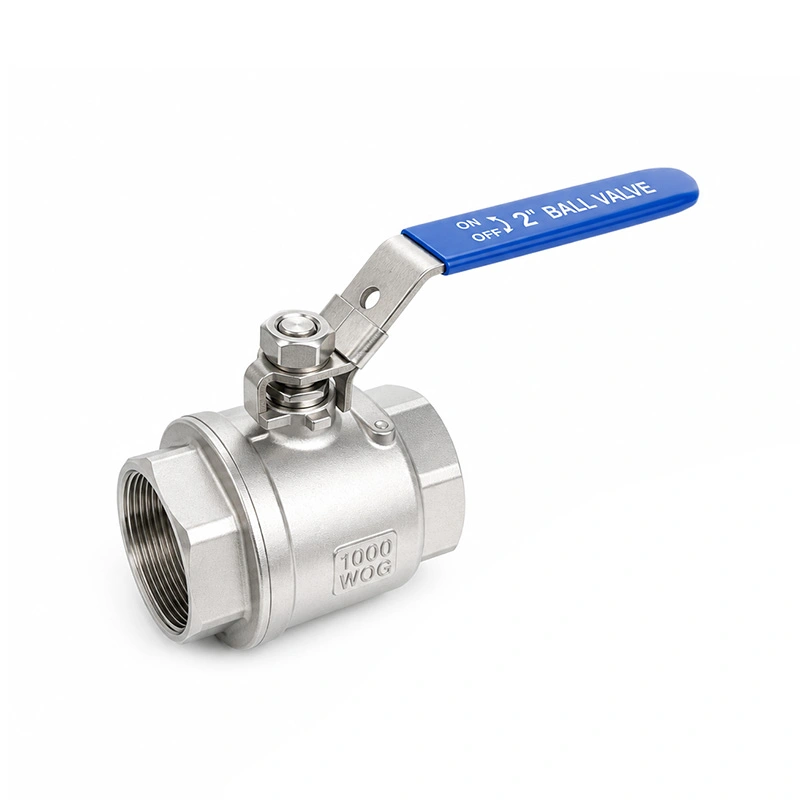

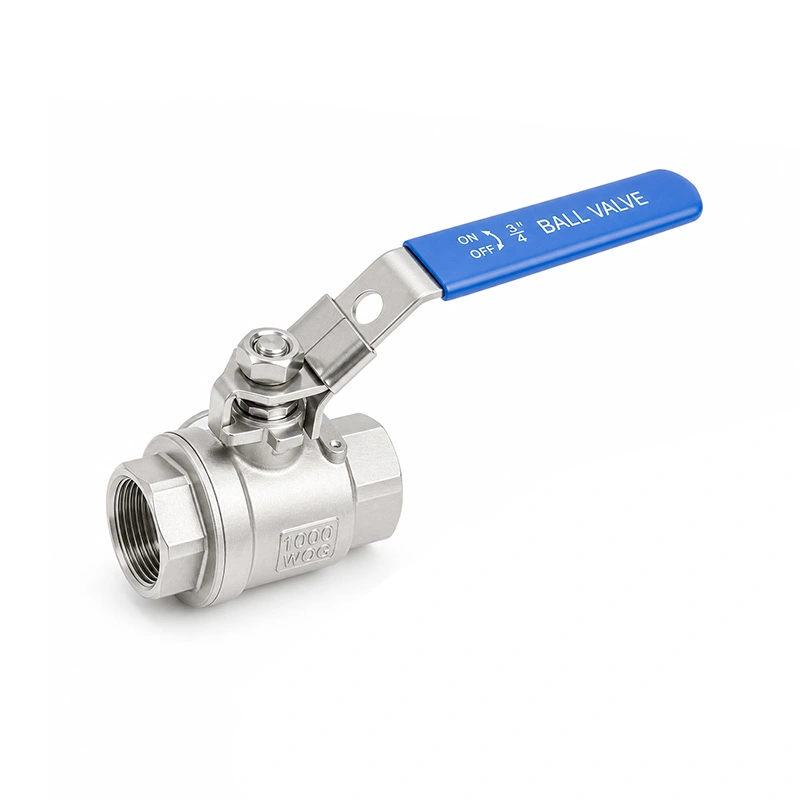

2 قطعة صمام كروي مع جهاز قفل
Shangtai Valve هي شركة مصنعة للصمامات الكروية في الصين، تركز على تصميم وإنتاج الصمامات الصناعية. إذا كنت تقوم بشراء صمام كروي مكون من قطعتين مع جهاز قفل من الصين، فيمكننا توفير تكوينات الصمام بناءً على المواصفات المطلوبة وشروط التطبيق.
حتى الآن، عملت Shangtai مع أكثر من 300 عميل في أوروبا وأمريكا، بما في ذلك أكثر من 50 عميلًا على المدى الطويل. تغطي قاعدة عملائنا أنواعًا مختلفة من الأعمال، بدءًا من الورش الصغيرة وحتى المنشآت الصناعية.
نحن ندعم أيضًا متطلبات الصمامات المخصصة، بما في ذلك المواد وأنواع الاتصال ومواصفات المنتج الأخرى.
حتى الآن، عملت Shangtai مع أكثر من 300 عميل في أوروبا وأمريكا، بما في ذلك أكثر من 50 عميلًا على المدى الطويل. تغطي قاعدة عملائنا أنواعًا مختلفة من الأعمال، بدءًا من الورش الصغيرة وحتى المنشآت الصناعية.
نحن ندعم أيضًا متطلبات الصمامات المخصصة، بما في ذلك المواد وأنواع الاتصال ومواصفات المنتج الأخرى.

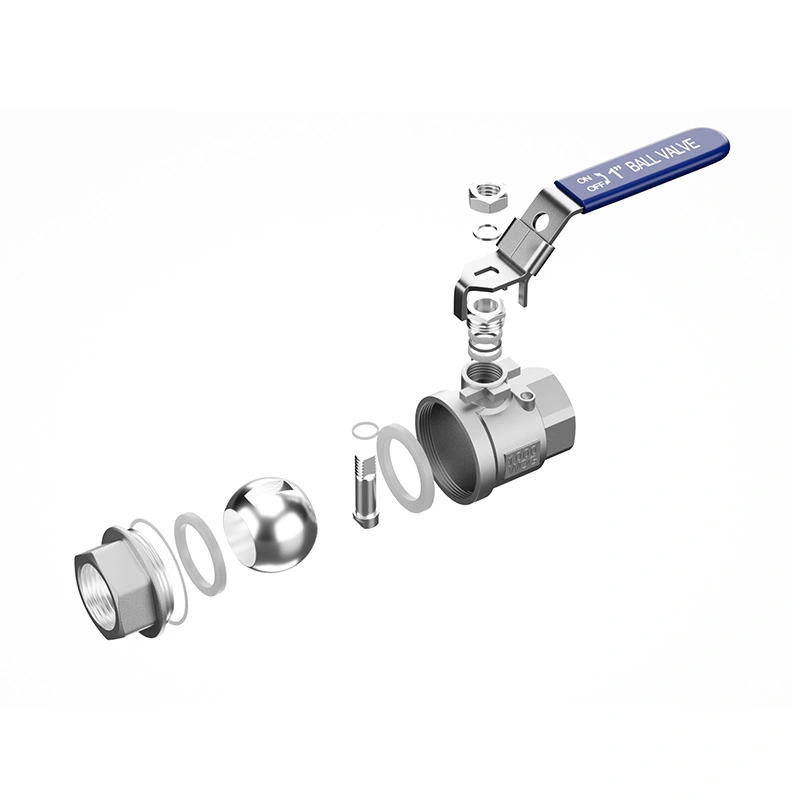

إن صمامنا الكروي المكون من قطعتين مع جهاز القفل يعتمد تصميمًا دقيقًا للخيوط لسهولة التركيب والصيانة والتصنيع إنها مناسبة لظروف العمل مع الفتح والإغلاق المتكرر وجميع أنواع أنظمة السوائل الصناعية. بفضل الهيكل المنقسم المكون من قطعتين، يمكن استبدال حلقات الختم الداخلية وقطع الغيار الأخرى بشكل فردي دون تبديل جسم الصمام بالكامل، مما يؤدي إلى إطالة عمر الخدمة وخفض تكاليف التشغيل.
مزود بجهاز قفل مفتوح ومغلق، هذا الصمام يمنع بشكل فعال التشغيل العرضي خسائر لاحقة للمعدات في ظل دورات متكررة، مما يجعلها مكونًا مثاليًا للتحكم في خطوط الأنابيب. نحن توريد خيارات مواد متعددة بما في ذلك الفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316، والفولاذ الكربوني، بأحجام تتراوح من 1/4 بوصة إلى 6 بوصات لتتناسب مع مواصفات خطوط الأنابيب الخاصة بك.
يحمل هذا الصمام الكروي القابل للقفل المكون من قطعتين شهادات دولية بما في ذلك ISO9001 وCE لتلبية متطلباتك بالكامل معايير الجودة الصارمة.
السلامة هي مبدأ التصميم الأساسي لدينا، وهو ما ينعكس في هيكل الجذع المضاد للانفجار. إذا كنت تبحث عن الجودة المتميزة يقترن مع القدرة التنافسية من حيث التكلفة، هذا الصمام هو توصيتنا الصادقة.
الأبعاد الرئيسية
| مقاس | 1/4 بوصة - 6 بوصة |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تصميم خاص | جهاز القفل، الجذعية المضادة للانفجار |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

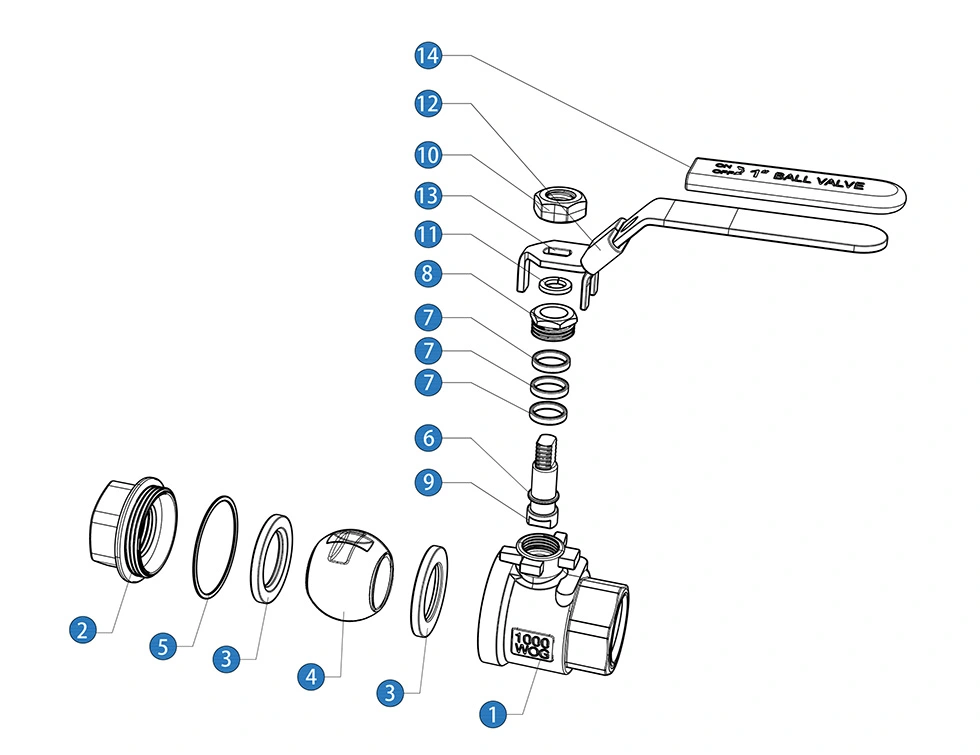

معلمات المنتج
| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | كاب | سس 316 | سس 304 |
| 3 | مقعد الكرة | بتف | بتف |
| 4 | كرة | سس 316 | سس 304 |
| 5 | طوقا | بتف | بتف |
| 6 | حلقة الاحتكاك | بتف | بتف |
| 7 | التعبئة الجذعية | بتف | بتف |
| 8 | غدة | سس 316 | سس 304 |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | بندق | سس 304 | سس 304 |
| 11 | غسالة الربيع | سس 304 | سس 304 |
| 12 | جهاز القفل | سس 304 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

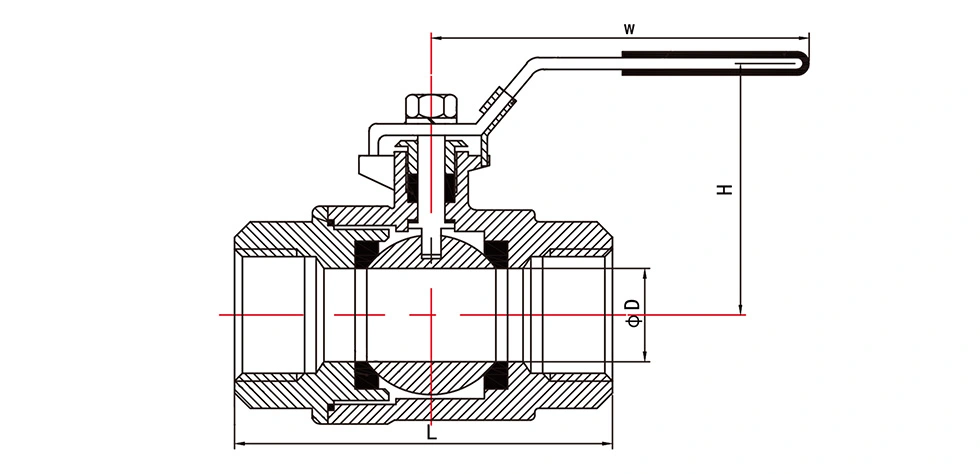

الأبعاد العامة:
| مقاس | الأبعاد (مم) | الوزن (ز) | |||
| D | W | H | ل(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
المزايا
يعتبر هذا الصمام الكروي مناسبًا تمامًا لخطوط الإنتاج التي تسمح بفترة توقف قصيرة للصيانة الروتينية.
مزايا الصمامات الكروية القابلة للقفل المكونة من قطعتين مقابل الصمامات الكروية المكونة من قطعة واحدة
يوفر التصميم الكامل للتجويف مقاومة أقل للتدفق
خيارات اتصال نهائية متنوعة لتناسب مجموعة واسعة من ظروف العمل
تتوفر نماذج ذات تصنيف عالي الضغط بقدرة ضغط قصوى فائقة
مزايا الصمامات الكروية القابلة للقفل المكونة من قطعتين مقابل الصمامات الكروية المكونة من 3 قطع
مخزون جاهز كبير وفترات زمنية أقصر للإنتاج
أسعار أكثر تنافسية لطلبات الجملة بالجملة
لماذا تختار شانغتاي
الشهادات الكاملة
يتم تصنيع صماماتنا وفقًا لمعايير ASME B16.34 وتحمل شهادات أساسية متعددة بما في ذلك ISO9001 و سي.
تصميم المنتجات الثقيلة
تستخدم صماماتنا مواد أكثر وجدران جسم أكثر سمكًا من العديد من منتجات السوق الشائعة.
استجابة سريعة
طاقمنا الفني على أهبة الاستعداد 24 ساعة في اليوم. اتصل بنا في أي وقت للقضايا العاجلة.
التسليم العالمي السريع
يتم ترتيب الشحن فقط بعد اكتمال الإنتاج واستيفاء جميع الاختبارات للمعايير ذات الصلة. راسخة يضمن النظام اللوجستي التسليم السريع في جميع أنحاء العالم.
التعليمات
ما هو الحد الأقصى لتصنيف الضغط لهذا الصمام الكروي؟
أقصى معدل للضغط هو 6.3 ميجا باسكال.
ما هي أقصى مقاومة لدرجة الحرارة لهذا الصمام الكروي؟
الحد الأقصى لمقاومة درجة الحرارة هو 280 درجة مئوية، اعتمادًا على مواد الصمام وظروف التشغيل.
ما نوع التغليف المستخدم للصمامات؟
يتم تعبئة كل صمام في كرتونة داخلية مموجة سميكة، مع علبة من الخشب الرقائقي تستخدم كتغليف خارجي الحماية أثناء النقل.
هل يمكن تركيب صمام كروي مكون من قطعتين مع جهاز قفل عموديًا؟
نعم. يمكن عمومًا تركيب الصمامات الكروية أفقيًا أو رأسيًا، بما في ذلك توجيه الجذع للأعلى أو للأسفل، بشرط أن يكون التثبيت مناسبًا للصمام وظروف التشغيل. المحرك أو المقبض يجب أن يظل أيضًا متاحًا للتشغيل.
ما هو الجذع المضاد للانفجار في الصمام الكروي؟
تم تصميم الجذع المضاد للانفجار لمنع خروج ساق الصمام من جسم الصمام عن طريق الداخل الضغط. يوفر هذا التصميم أمانًا إضافيًا لتطبيقات التحكم في السوائل ذات الضغط العالي.
هل تأتي صماماتك مع ضمان؟
توفر Shangtai ضمانًا لمدة عام ودعمًا فنيًا مدى الحياة بعد فترة الضمان.
هل هناك حد أدنى لكمية الطلب (موك)؟
يختلف موك حسب نموذج الصمام ومتطلبات الطلب. يرجى الاتصال بنا للحصول على معلومات موك محددة.
