صمامات كروية صغيرة

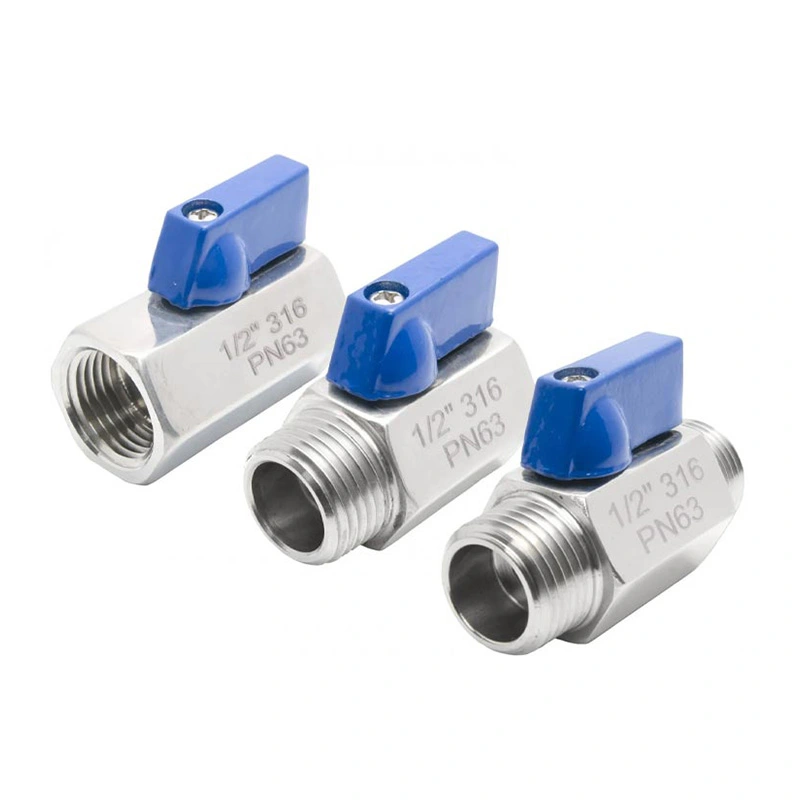

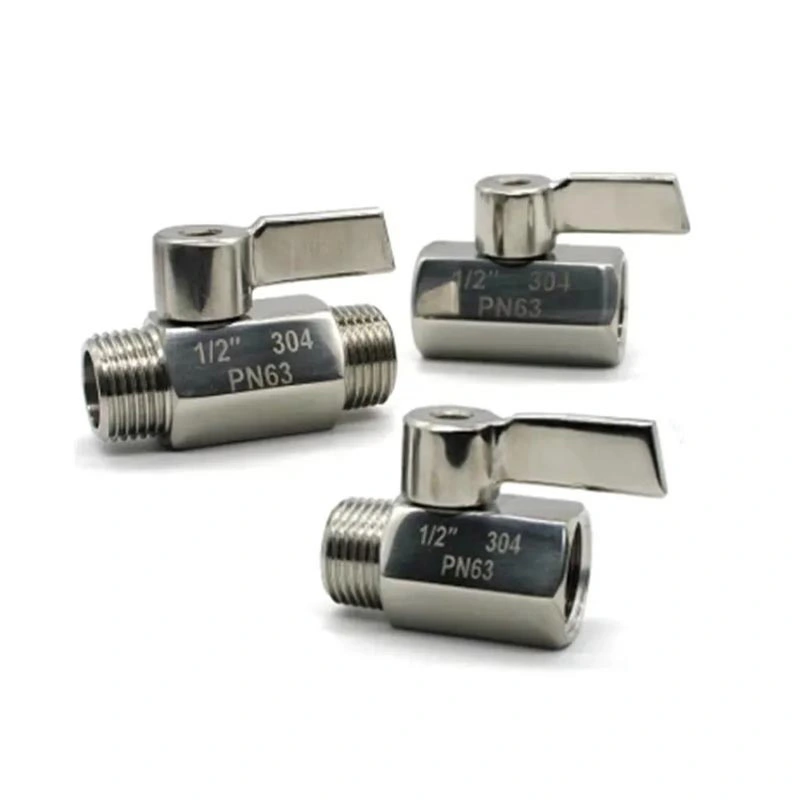

صمام كروي صغير من الفولاذ المقاوم للصدأ

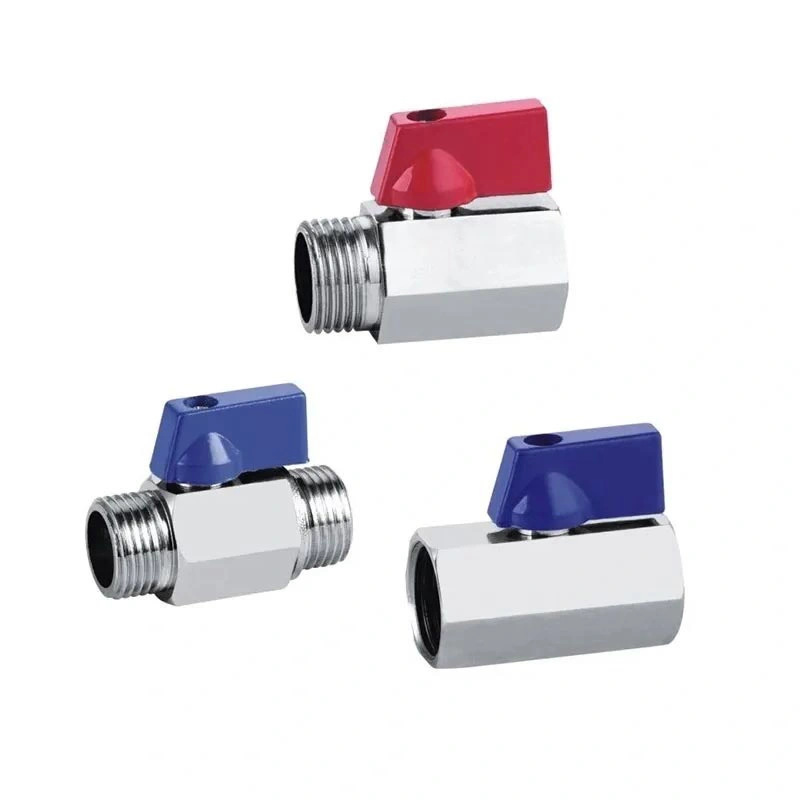

صمامات Shangtai الكروية الصغيرة المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمامات إغلاق مدمجة للمياه والهواء والغاز وتطبيقات خطوط الأنابيب الخفيفة الأخرى. يتم تصنيعها في Wenzhou، وهي متوفرة بمقابض حمراء أو زرقاء، مع وثائق ISO 9001 وCE، ورسومات المنتج والدعم الفني المقدم وفقًا لمتطلبات المشروع.
تم تصميم الصمام الكروي الصغير المصنوع من الفولاذ المقاوم للصدأ للأنابيب والمعدات المدمجة حيث تكون المساحة محدودة ولكن يلزم وجود صمام إغلاق ربع دورة. إن هيكلها المصنوع من الفولاذ المقاوم للصدأ ووصلات NPT أو BSP الملولبة ومقبض التشغيل المدمج يجعلها مناسبة لتجميعات خطوط الأنابيب الصغيرة والأدوات ومعدات معالجة السوائل. يمكن اختيار الصمام وفقًا لمواصفات الضغط ودرجة الحرارة والوسط والاتصال المطلوبة.
الأبعاد الرئيسية
| مقاس | 1/2" - 4" |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |
هيكل المنتج وميزاته
عملية ربع دورة مدمجة
يستخدم الصمام آلية كروية ربع دورة لخدمة التشغيل/الإيقاف. يؤدي تدوير المقبض إلى تغيير موضع الكرة وفتح أو إغلاق ممر التدفق. تعتبر طريقة التشغيل هذه مناسبة للتطبيقات التي يحتاج فيها الصمام إلى التشغيل بشكل متكرر أو حيث تكون وظيفة الإغلاق البسيطة مطلوبة.
316 هيكل من الفولاذ المقاوم للصدأ
تم تحديد جسم الصمام باسم ASTM A351 CF8M (316)، مع استخدام ASTM A182 F316 للكرة والساق. يوفر مزيج المواد هذا بنية من الفولاذ المقاوم للصدأ للتطبيقات التي تكون فيها مقاومة التآكل وتوافق المواد أمرًا مهمًا. يجب التحقق من الملاءمة الفعلية مقابل وسط العملية وظروف التشغيل.
اتصالات مترابطة NPT وBSP
يتوفر الصمام مع وصلات NPT وBSP الملولبة للتكامل مع الأنابيب والمعدات المتوافقة. يجب التأكد من نوع الخيط قبل الطلب لأن سلاسل NPT وBSP تستخدم معايير خيط مختلفة ولا ينبغي معاملتها على أنها اتصالات قابلة للتبديل.
تكوين مقعد RPTFE
مادة المقعد القياسية هي RPTFE (PTFE+15%fv). يجب أن يأخذ اختيار المقعد في الاعتبار وسط العمل ودرجة حرارة التشغيل والضغط. عندما يتضمن التطبيق مواد كيميائية عدوانية أو سوائل معالجة خاصة، يجب التأكد من توافق المواد قبل اختيار الصمام.
اعتبارات الاختيار
يتطلب اختيار صمام كروي صغير أكثر من مجرد مطابقة حجم الأنبوب. يجب أخذ وسط العمل والضغط ودرجة الحرارة ونوع الاتصال ومساحة التثبيت المتاحة بعين الاعتبار. يجب التحقق من حدود الضغط ودرجة الحرارة للصمام وفقًا لظروف التشغيل الفعلية قبل التثبيت.
بالنسبة لعمليات التثبيت المترابطة، تأكد ما إذا كان خط الأنابيب يستخدم مؤشرات الترابط NPT أو BSP. بالنسبة للمعدات ذات الوصول المقيد، تحقق من موضع المقبض والمساحة المتوفرة حول الصمام. يجب أيضًا أن يكون المقعد ومواد الختم متوافقة مع سائل العملية لتجنب التآكل المبكر للمكونات.
سيناريوهات التطبيق
يمكن استخدام الصمام الكروي الصغير المصنوع من الفولاذ المقاوم للصدأ لخدمة الإغلاق في أنظمة ومعدات السوائل المدمجة التي تتطلب ترتيبًا أصغر للصمام. تشمل التطبيقات النموذجية ما يلي:
أنظمة إمدادات المياه والصرف الصحي
المعدات الهوائية وخطوط الهواء المضغوط
معدات القياس والاختبار
الآلات الصغيرة ومعدات التشغيل الآلي
أنظمة التبريد ووحدات الترشيح
تركيبات المختبرات والسباكة
أنظمة معالجة السوائل الصناعية الخفيفة
التركيب والصيانة
قبل التثبيت، تحقق من حجم الصمام ونوع الخيط ومعدل الضغط ونطاق درجة الحرارة وتوافق المواد. قم بتنظيف أسنان الأنابيب وإزالة الجزيئات الغريبة التي قد تؤثر على سطح التوصيل أو الختم. استخدم طريقة إغلاق الخيط المناسبة للتوصيل المحدد وتجنب قوة الشد المفرطة.
بعد التثبيت، قم بتشغيل المقبض من خلال نطاق ربع دورة كامل وتحقق من الاتصال بحثًا عن أي تسرب أثناء تشغيل النظام. أثناء الصيانة، قم بعزل الصمام عن مصدر الضغط قبل فحص المكونات الداخلية أو استبدالها.
الجودة والتوثيق
يمكن أن يشمل فحص الإنتاج فحوصات الأبعاد والتحقق من المواد وفحص التجميع واختبارات الضغط أو الختم وفقًا لمتطلبات المنتج والطلب المعمول بها. يمكن توفير رسومات المنتج والمواصفات الفنية لتأكيد الأبعاد واختيار المشروع. ويمكن أيضًا ترتيب وثائق المواد وسجلات التفتيش عند الاقتضاء.
التعليمات
Q1: ما هو الصمام الكروي الصغير المصنوع من الفولاذ المقاوم للصدأ المستخدم؟
A صمام كروي صغير من الفولاذ المقاوم للصدأيستخدم بشكل أساسي للتحكم في تشغيل/إيقاف السوائل في الأنابيب المدمجة والمعدات وأنظمة الأدوات. إنها مناسبة للمياه والهواء والزيت وغيرها من الوسائط الصناعية المتوافقة ضمن نطاق الضغط ودرجة الحرارة المحدد.
س2: ما الفرق بين سلاسل NPT وBSP؟
NPT وBSP هما معايير خيط مختلفة مع ملفات تعريف ومواصفات مختلفة للخيط. يجب أن يتطابق خيط الصمام مع أنبوب التزاوج أو التركيب، لذلك يجب تأكيد معيار الخيط المطلوب قبل الطلب.
س 3: ما هي المواد المستخدمة للصمام؟
يستخدم التكوين القياسي ASTM A351 CF8M (316) للجسم، وASTM A182 F316 للكرة والساق، وRPTFE (PTFE+15%fv) للمقعد. المواد الأخرى متاحة عند الطلب.
س 4: ما هو الضغط ودرجة الحرارة التي يمكن للصمام التعامل معها؟
الحد الأقصى للضغط المدرج هو 285PSI ونطاق درجة الحرارة هو -25 درجة مئوية إلى 150 درجة مئوية. يجب تأكيد ظروف التشغيل الفعلية المسموح بها وفقًا لحجم الصمام والوسط ودرجة الحرارة ومعدل درجة حرارة الضغط المطبق.
س 5: هل يمكنني طلب رسم المنتج قبل الطلب؟
نعم. يمكن توفير رسومات الأبعاد والمواصفات الفنية لتأكيد حجم الصمام ونوع الاتصال وأبعاد التثبيت وغيرها من المعلمات المطلوبة قبل الإنتاج.
س 6: هل يمكن التحقق من مادة الصمام؟
نعم. يمكن ترتيب التحقق من المواد ووثائق الفحص ذات الصلة وفقًا لتكوين الصمام ومتطلبات الطلب. يجب تأكيد نطاق الفحص المطبق عند تقديم الطلب.
س7: هل تتوفر مواد مختلفة؟
نعم. يمكن النظر في مجموعات أخرى من الجسم والكرة والساق والمقعد ومواد الختم لظروف تشغيل محددة، مع مراعاة الضغط ودرجة الحرارة والتوافق المتوسط المطلوب.
