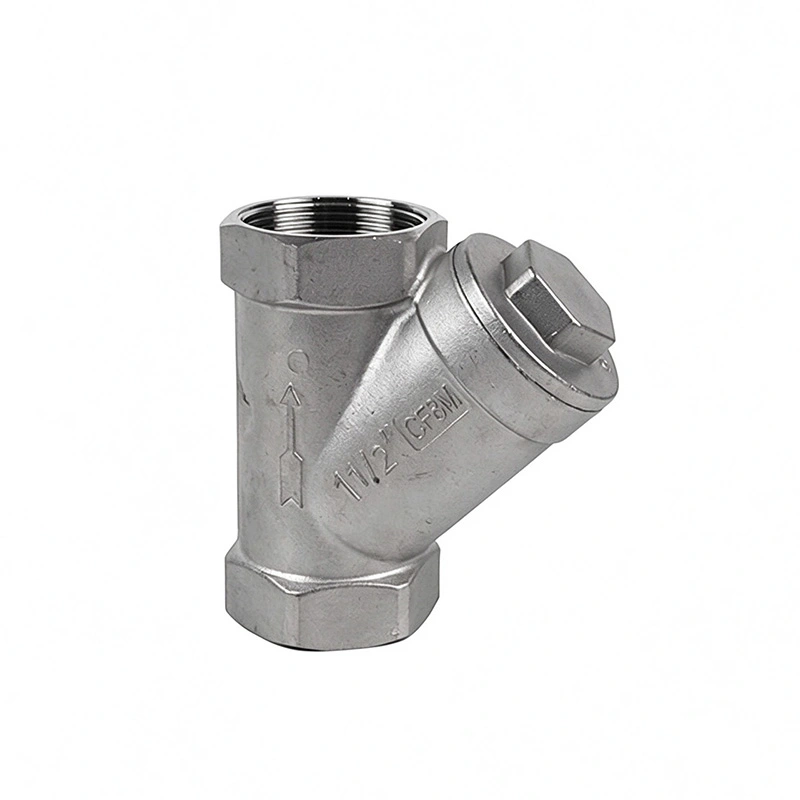

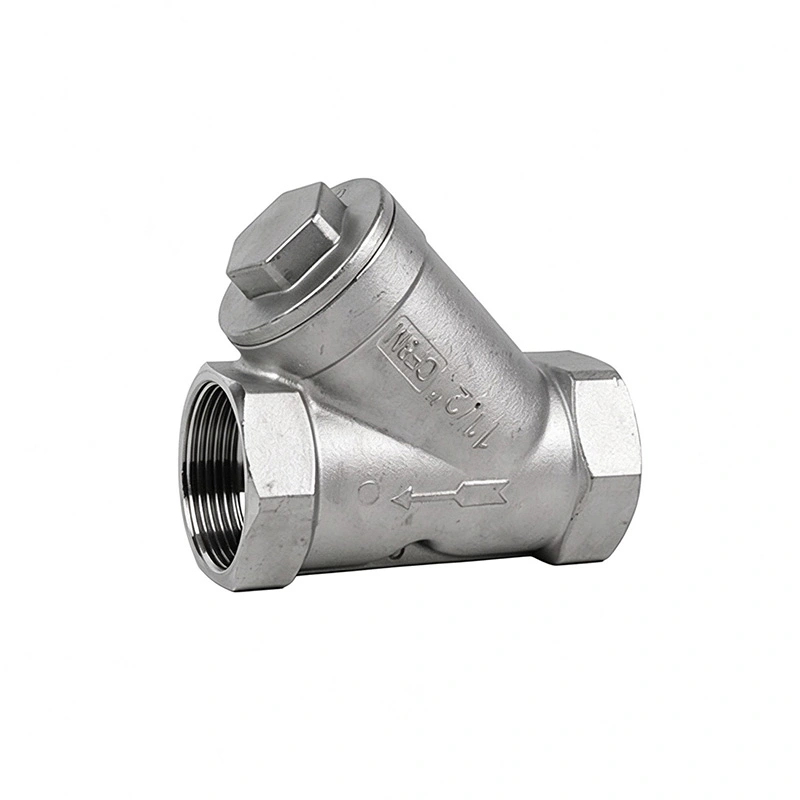

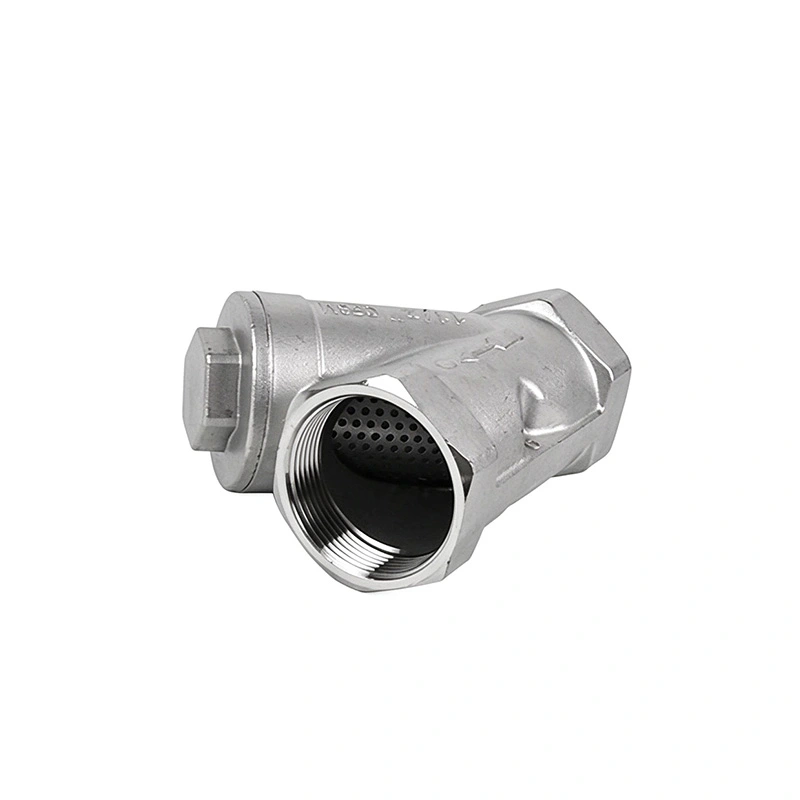

مصفاة على شكل حرف Y من الفولاذ المقاوم للصدأ

يتم استخدام مصفاة Y من الفولاذ المقاوم للصدأ لإزالة المواد الصلبة العالقة والصدأ والحجم والجزيئات الأخرى غير المرغوب فيها من خط السوائل قبل أن تصل إلى المعدات النهائية. يتم تركيبه عادةً قبل المضخات وصمامات التحكم والعدادات والمبادلات الحرارية والمكونات الأخرى التي قد تتأثر بالملوثات الصلبة.

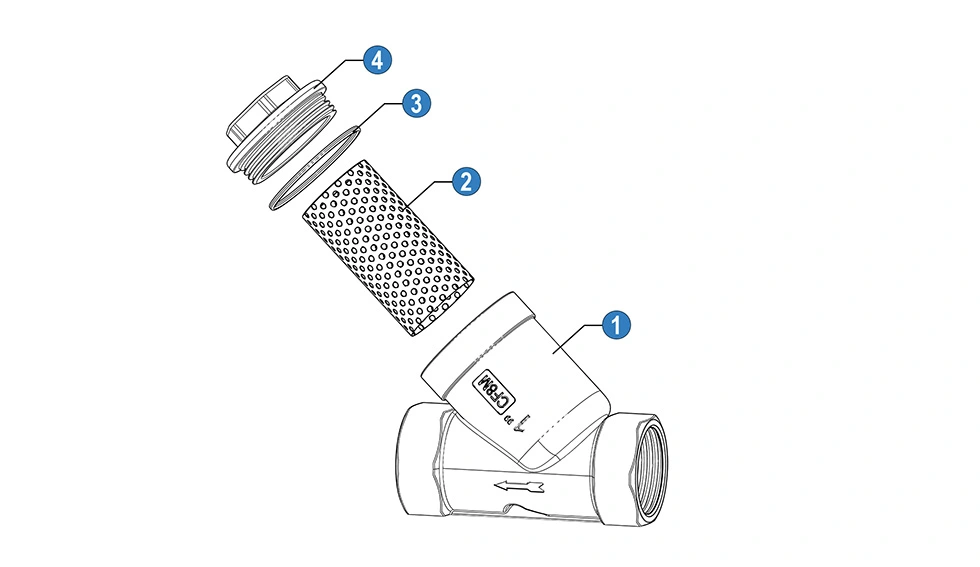

يدخل السائل عبر المدخل ويمر عبر شاشة قابلة للإزالة مثبتة داخل جسم المصفاة. يتم الاحتفاظ بالجزيئات الصلبة بواسطة الشاشة، بينما يستمر السائل المفلتر عبر المخرج. يمكن إزالة الشاشة وتنظيفها عندما يبدأ الحطام المتراكم في تقييد التدفق.

يجب فحص الشاشة وتنظيفها عندما يزيد فرق الضغط عبر المصفاة، أو ينخفض ​​التدفق في اتجاه مجرى النهر، أو يظهر الفحص الروتيني كمية كبيرة من الحطام المجمع. تعتمد فترة التنظيف على نظافة الوسط وظروف التشغيل.

يجب أن يأخذ الاختيار في الاعتبار حجم خط الأنابيب ومعدل التدفق وضغط التشغيل ودرجة الحرارة ونوع السائل ومستوى الترشيح المطلوب. يجب أن توفر المصفاة سعة التدفق المطلوبة دون التسبب في فقدان الضغط الزائد في ظل ظروف التشغيل العادية.

يتم تحديد دقة الترشيح من خلال فتح الشاشة أو مواصفات الشبكة. يمكن أن تحتفظ الشاشة الدقيقة بجزيئات أصغر ولكنها قد تؤدي أيضًا إلى انخفاض أكبر في الضغط وتتطلب تنظيفًا متكررًا. ولذلك ينبغي اختيار الشاشة المناسبة وفقا لحجم الجسيمات التي يجب إزالتها ومعدل التدفق المطلوب.

يمكن استخدام المصافي على شكل حرف Y مع الماء والزيت والغاز والسوائل الصناعية الأخرى المتوافقة. يجب فحص مادة الجسم، ومادة الشاشة، ومكونات الختم، ومعدل الضغط، ومعدل درجة الحرارة وفقًا لظروف الخدمة الفعلية قبل الاختيار.

نعم. يجب أن يتبع اتجاه التدفق السهم أو علامة التدفق الموجودة على جسم المصفاة. يجب أن يسمح موضع التثبيت أيضًا بالوصول إلى حجرة الشاشة للفحص والتنظيف. وينبغي اتباع إرشادات التثبيت الخاصة بالشركة المصنعة فيما يتعلق بالتكوين المحدد.

تُستخدم المصفاة على شكل حرف Y بشكل عام للإزالة الميكانيكية للجسيمات الصلبة من خط الأنابيب وغالبًا ما يتم تثبيتها كجهاز حماية قبل المعدات الأخرى. قد يستخدم المرشح وسيلة ترشيح أكثر دقة أو أكثر تخصصًا عند الحاجة إلى مستوى معين لإزالة الجسيمات. يعتمد الاختيار المناسب على السائل وحجم الجسيمات ومعدل التدفق ومتطلبات الترشيح.

يمكن أن يتأثر فقدان الضغط بحجم المصفاة، وفتح الشاشة، ومعدل التدفق، ولزوجة السائل، وكمية الحطام المتراكم على الشاشة. يمكن أن يساعد تحديد الحجم المناسب وتنظيف الشاشة قبل حدوث قاذورات مفرطة في الحفاظ على ظروف التدفق المطلوبة.

تتضمن المعلومات الأساسية حجم الأنبوب الاسمي، ونوع الاتصال، ووسط السائل، وضغط التشغيل، ودرجة حرارة التشغيل، ومعدل التدفق، ودقة الترشيح المطلوبة، ومواد الجسم، ومواصفات الشاشة. بالنسبة للتطبيقات الخاصة، يجب أيضًا تأكيد المتطلبات الإضافية مثل مقاومة التآكل أو توجيه التثبيت أو وثائق الفحص.
