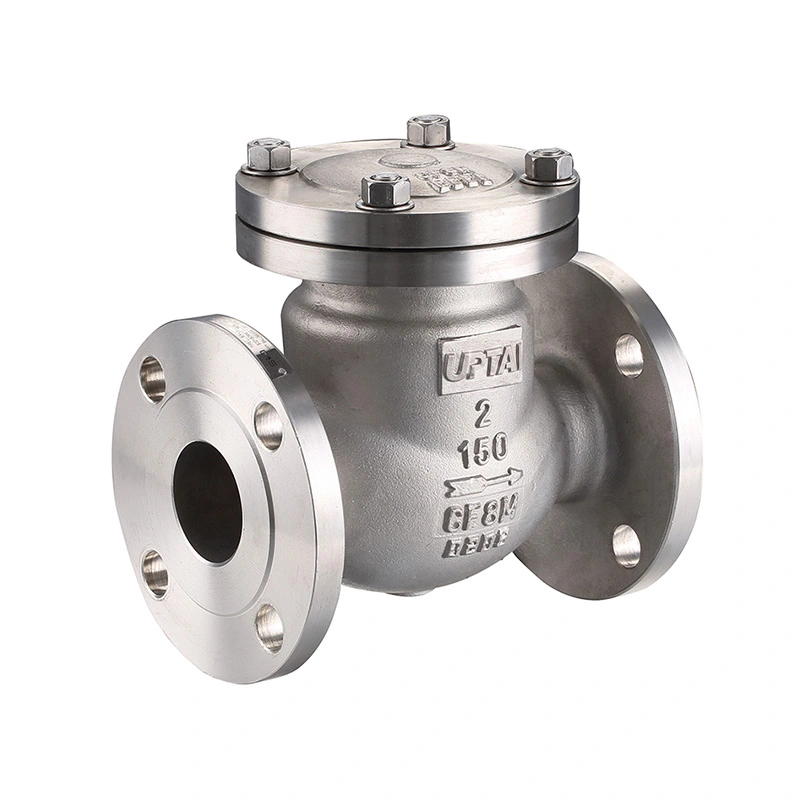

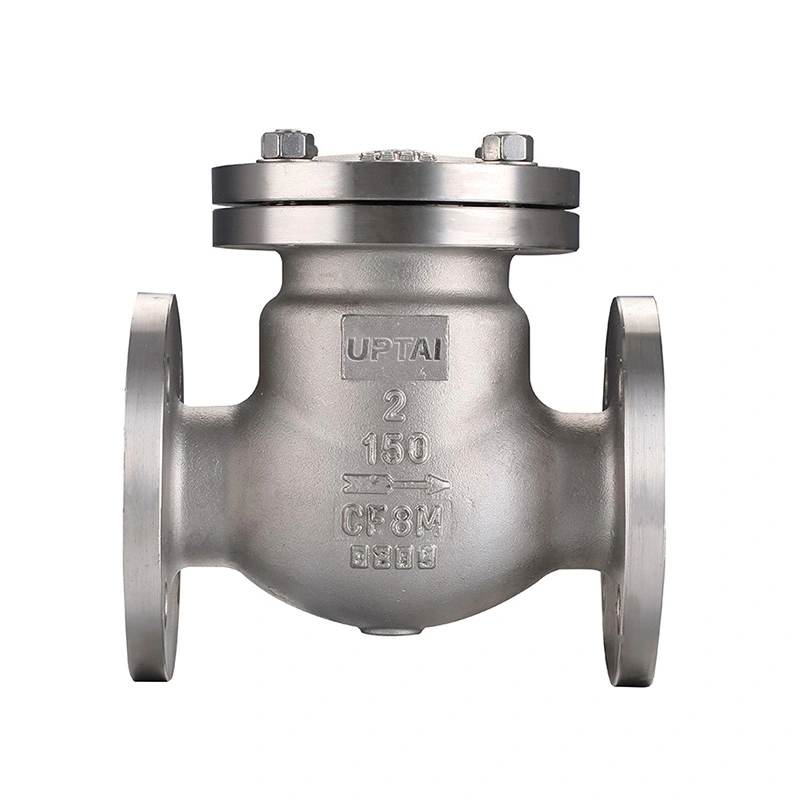

صمام فحص التأرجح ANSI فئة 150
يستخدم Shangtai Swing Check Valve ANSI Class 150 قرصًا مفصليًا للتحكم في التدفق العكسي في خطوط الأنابيب. يفتح القرص عندما يتدفق الوسط للأمام ويغلق عندما يتغير اتجاه التدفق، مما يمنع التدفق العكسي إلى المضخات والضواغط والمعدات الأخرى. وهي متاحة للأنابيب ذات القطر الكبير في أنظمة معالجة المياه والبتروكيماويات والطاقة والأنظمة الصناعية العامة، بمواد مختلفة وخيارات توصيل متاحة وفقًا لظروف الخدمة.
صمام فحص التأرجح ANSI Class 150 هو صمام غير رجعي مزود بقرص مفصلي للتحكم في اتجاه التدفق في الأنابيب الصناعية. يتحرك القرص مع تدفق العملية ويغلق عندما ينخفض التدفق أو ينعكس. لا يلزم وجود مشغل خارجي للتشغيل العادي.
هذا الصمام متاح للمياه والبخار والزيت والغاز ومياه البحر والسوائل الصناعية المتوافقة. يستخدم التكوين المحدد الفولاذ المقاوم للصدأ CF8M للجسم والقرص وF316 للمقعد. يجب أن يعتمد اختيار الصمام على الوسط الفعلي والضغط ودرجة الحرارة وحجم الأنبوب وترتيب التثبيت.
الأبعاد الرئيسية
| مقاس | 1/4" - 6" |
| فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة القرص | أستم A351 CF8M(316) |
| مادة المقعد | أستم A182 F316 |
| خيارات | المواد الأخرى متاحة عند الطلب. |
بناء الصمام
يتكون الصمام بشكل أساسي من الجسم، القرص المفصلي، المقعد، آلية المفصلة ومكونات الختم. يتم تثبيت القرص داخل الجسم ويدور حول مفصلته أثناء التشغيل. يسمح هذا الترتيب للصمام بالفتح مع التدفق الأمامي والعودة نحو المقعد عندما تتغير حالة التدفق.
قرص مفصلي
يتحرك القرص بعيدًا عن المقعد بينما يتدفق الوسط عبر الصمام. عندما يقل التدفق الأمامي، يتحرك القرص مرة أخرى نحو الوضع المغلق. تتأثر حركة القرص بسرعة التدفق وموضع التثبيت وهندسة الصمام الداخلي.
المقعد وسطح الختم
مادة المقعد المدرجة هي ASTM A182 F316. تشكل أسطح إغلاق المقعد والأقراص واجهة الإغلاق عند إغلاق الصمام. ويجب فحص حالتها أثناء الصيانة في حالة ملاحظة تسرب أو إغلاق غير طبيعي.
اتجاه التدفق والتثبيت
يجب تركيب الصمام وفقًا لاتجاه التدفق المحدد على الجسم. قبل التثبيت، تحقق من السهم وأبعاد التوصيل والمساحة المتوفرة حول الصمام. يجب أن يتمتع القرص بمساحة كافية للتنقل عبر نطاق التشغيل الخاص به دون ملامسة الأنابيب أو المعدات المحيطة.
التثبيت الأفقي
يستخدم التثبيت الأفقي بشكل شائع لصمامات فحص التأرجح. يجب وضع الصمام بحيث يمكن للقرص التحرك بحرية والعودة إلى المقعد عندما ينخفض التدفق الأمامي.
التثبيت العمودي
يعتمد التثبيت العمودي على تصميم الصمام واتجاه التدفق. يجب أن يسمح التثبيت للقرص بالإغلاق بشكل صحيح في ظل ظروف التدفق الفعلية. ينبغي تأكيد النموذج المحدد وترتيب خطوط الأنابيب قبل التثبيت.
اتصال خط الأنابيب
تتضمن مواصفات الاتصال المدرجة سلاسل NPT وBSP. يجب أن يستخدم أنبوب التزاوج أو التركيب مواصفات الخيط المقابلة. أثناء التثبيت، تجنب قوة الشد المفرطة التي قد تؤدي إلى تلف جسم الصمام أو الوصلة الملولبة.
خصائص التدفق والضغط
عندما يكون الصمام مفتوحا، يتحرك القرص بعيدا عن ممر التدفق. يعتمد انخفاض الضغط عبر الصمام على حجمه وممره الداخلي ومعدل التدفق وخصائص الوسط. بالنسبة للأنظمة عالية التدفق، يجب اختيار حجم الصمام وفقًا لمعدل التدفق المطلوب بدلاً من حجم الأنبوب وحده.
فئة الضغط المدرجة هي CL150، بحد أقصى للضغط يبلغ 285 رطل لكل بوصة مربعة. يمكن أن يختلف ضغط العمل المسموح به باختلاف درجة الحرارة والمادة، لذلك يجب فحص ضغط التشغيل ودرجة الحرارة مع تصنيف درجة حرارة الضغط المطبق.
بالنسبة لخطوط تفريغ المضخة والأنظمة الأخرى ذات ظروف التدفق المتغيرة، يجب اعتبار استجابة الصمام جزءًا من التصميم العام لخط الأنابيب. يمكن أن تؤثر التغيرات السريعة في التدفق على حركة القرص وضغط النظام.
اعتبارات المطرقة المائية
قد تحدث المطرقة المائية عندما يتوقف تدفق السائل أو يتغير اتجاهه بسرعة. يمكن أن يساهم صمام الفحص في زيادة الضغط إذا تم إغلاق القرص بينما لا يزال التدفق الكبير يتحرك عبر خط الأنابيب.
تعتمد شدة ارتفاع الضغط على عوامل مثل سرعة التدفق وطول الأنبوب وخصائص السوائل وخصائص إغلاق الصمام وتشغيل المضخة. عندما تكون المطرقة المائية مثيرة للقلق، يجب تقييم صمام الفحص ونظام الأنابيب الكامل معًا.
يمكن النظر في تكوينات الإغلاق البطيء أو التخميد أو الثقل الموازن للأنظمة التي تتطلب حركة قرص أكثر تحكمًا. يعتمد الهيكل المناسب على ظروف خط الأنابيب الفعلية ومتطلبات المشروع.
المواد وشروط الخدمة
مواد الجسم والأقراص المحددة هي ASTM A351 CF8M (316)، في حين أن المقعد هو ASTM A182 F316. هذه المواد مناسبة للعديد من التطبيقات الصناعية حيث يكون الفولاذ المقاوم للصدأ متوافقًا مع وسط المعالجة.
يجب التحقق من توافق المواد مع التركيب الفعلي للسوائل والتركيز ودرجة الحرارة والضغط. قد تتطلب مياه البحر والخدمات الكيميائية دراسة إضافية للتعرض للكلوريد وظروف التآكل.
خيارات المواد الأخرى متاحة عند الطلب. بالنسبة للتطبيقات الخاصة، يجب التأكد من مواد الجسم والقرص والمقعد المطلوبة قبل الإنتاج.
التطبيقات النموذجية
أنابيب تفريغ المضخة:يستخدم في اتجاه مجرى المضخات للحد من التدفق العكسي عند توقف المضخة أو تغير ظروف التشغيل.
معالجة المياه:يتم تطبيقه في خطوط المياه والمعالجة المتوافقة حيث يلزم التحكم التلقائي في التدفق في اتجاه واحد.
الأنابيب البتروكيماوية:يُستخدم مع الزيوت والغاز وسوائل العمليات المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة.
أنظمة الطاقة والمرافق:مناسب لخطوط المياه والمرافق والعمليات المحددة حيث يجب التحكم في التدفق العكسي.
أنظمة مياه البحر:يمكن أخذ تكوينات الفولاذ المقاوم للصدأ بعين الاعتبار عندما تكون المادة مناسبة لظروف مياه البحر الفعلية.
الأنابيب الصناعية العامة:يستخدم في المعدات وخطوط المعالجة حيث تكون وظيفة عدم الإرجاع ذاتية التشغيل مطلوبة.
دليل الاختيار
| المعلمة | خيارات الاختيار / المتطلبات |
| الحجم الاسمي | البعد DN أو NPS |
| تصنيف الضغط | PN أو الفئة |
| نوع الاتصال | ذات حواف، ملحومة، رقاقة، الخ. |
| اتجاه التثبيت | التثبيت الأفقي أو الرأسي |
| واسطة | الماء والبخار والنفط والغاز ومياه البحر أو السوائل الأخرى |
| ضغط العمل | ضغط التشغيل العادي والحد الأقصى للضغط |
| درجة حرارة العمل | درجة الحرارة المحيطة أو المتوسطة أو العالية أو المبردة |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين، الخ. |
| نوع الختم | مقعد ناعم، مقعد صلب من المعدن إلى المعدن، مقعد ملحوم متراكب |
| مقاومة المطرقة المائية | النوع القياسي، أو الإغلاق البطيء، أو التخميد أو الثقل الموازن |
| معيار الاتصال | غيغابايت، أنسي، إن، دين، الخ. |
| متطلبات خاصة | مقاومة للتآكل، ومقاومة للاهتراء، وخدمة التبريد، وخالية من الزيوت ومزيل الشحوم، وخدمة مياه البحر، وما إلى ذلك. |
للحصول على عرض الأسعار والمراجعة الفنية، قم بتوفير الحجم الاسمي ومعدل الضغط ونوع الاتصال واتجاه التثبيت والوسط وضغط التشغيل ودرجة الحرارة ومتطلبات المواد. ويجب أيضًا تحديد شروط الخدمة الخاصة مثل مياه البحر أو الوسائط المسببة للتآكل أو المطرقة المائية.
الاختبار والتفتيش
معيار التصميم والتصنيع المحدد هو ASME B16.34، وتم إدراج API 598 للاختبار والفحص. يمكن أن يغطي إجراء الفحص المطبق جسم الصمام ومناطق الختم والأبعاد وأداء الضغط.
اختبار شل
يتحقق اختبار الغلاف من حدود الضغط للصمام المجمع في ظل ظروف الاختبار المحددة. يجب أن يتبع ضغط الاختبار ووقت التثبيت متطلبات الفحص المعمول بها.
اختبار تسرب المقعد
يتحقق اختبار المقعد مما إذا كان الصمام المغلق يلبي معايير قبول التسرب المحددة. تعتمد شروط الاختبار على المواصفات القياسية والصمامات المعمول بها.
التفتيش النهائي
يمكن أن يشمل الفحص النهائي فحص الأبعاد وفحص التوصيلات وحالة السطح وعلامات التعريف وحركة التشغيل. يمكن توفير سجلات الفحص المطلوبة أو وثائق المواد وفقًا لمتطلبات الطلب.
التشغيل والصيانة
قبل التشغيل، تحقق من اتجاه الصمام واتجاه التدفق ونظافة خط الأنابيب. يمكن أن تؤثر الجزيئات الأجنبية المتبقية في خط الأنابيب على القرص أو سطح الختم أثناء التشغيل.
أثناء الخدمة، يجب التحقق من الضوضاء غير العادية أو الاهتزاز أو حركة القرص المتكررة أو التدفق العكسي. قد تكون هذه الشروط مرتبطة بسرعة التدفق أو التثبيت أو حجم الصمام أو التغييرات في نظام التشغيل.
قبل الفحص أو الصيانة، قم بعزل خط الأنابيب وخفض ضغطه. تحقق من القرص وآلية المفصلة وسطح المقعد ووصلة الجسم للتأكد من عدم وجود تآكل أو رواسب أو تلف. استبدل المكونات عندما لا تفي حالتها بمتطلبات الصيانة المعمول بها.
التعليمات
س 1: ما هو صمام فحص التأرجح ANSI فئة 150؟
صمام فحص التأرجح ANSI Class 150 هو صمام فحص ذو قرص مفصلي مع تصنيف ضغط من الفئة 150. ويستخدم تدفق العملية لفتح القرص وإغلاقه عندما ينخفض التدفق أو ينعكس، مما يجعله مناسبًا لمنع التدفق العكسي التلقائي في الأنابيب الصناعية المتوافقة.
س 2: هل يتطلب صمام عدم الرجوع المتأرجح مشغلاً؟
لا. يعمل القرص تلقائيًا وفقًا لظروف التدفق والضغط في خط الأنابيب. لا يلزم وجود مشغل هوائي أو كهربائي أو هيدروليكي لتشغيل صمام الفحص العادي.
س 3: ما هي المعلومات المطلوبة عند اختيار صمام عدم الرجوع المتأرجح؟
تتضمن المعلومات الأساسية حجم الأنبوب وفئة الضغط ونوع الاتصال واتجاه التثبيت والوسيط وضغط التشغيل ودرجة الحرارة ومتطلبات المواد وأي متطلبات خاصة تتعلق بالتآكل أو المطرقة المائية أو الفحص.
س 4: هل يمكن استخدام البناء الفولاذي المقاوم للصدأ لمياه البحر؟
يمكن اعتباره مناسبًا لتطبيقات مياه البحر، ولكن يجب تقييم توافق المواد بناءً على تركيز الكلوريد ودرجة الحرارة وظروف التدفق وعوامل التآكل الأخرى. يجب تأكيد درجة الفولاذ المقاوم للصدأ قبل الاختيار.
س 5: ما الذي يمكن أن يسبب التدفق العكسي بعد تركيب الصمام؟
تشمل الأسباب المحتملة اتجاه التثبيت غير الصحيح، أو عدم قدرة القرص على التحرك بحرية، أو تلف أسطح الغلق، أو وجود مواد غريبة داخل الصمام، أو الحجم غير المناسب أو ظروف التشغيل خارج النطاق المقصود. يجب فحص الصمام والأنابيب المحيطة به بعد عزل النظام بأمان.
س 6: هل يمكن استخدام الصمام للوسائط ذات درجة الحرارة العالية؟
نطاق درجة الحرارة المذكور هو -25 درجة مئوية إلى 150 درجة مئوية. يجب التحقق من الاستخدام الفعلي عند درجة حرارة مرتفعة مقابل تصنيف درجة حرارة الضغط وتوافق مواد الجسم والقرص والمقعد مع الوسط.
س7: هل تتوفر مواد أخرى؟
نعم. تكوينات المواد الأخرى متاحة عند الطلب. يجب تحديد المادة المطلوبة وفقاً للوسط والضغط ودرجة الحرارة وظروف التآكل ومتطلبات المشروع المعمول بها.
