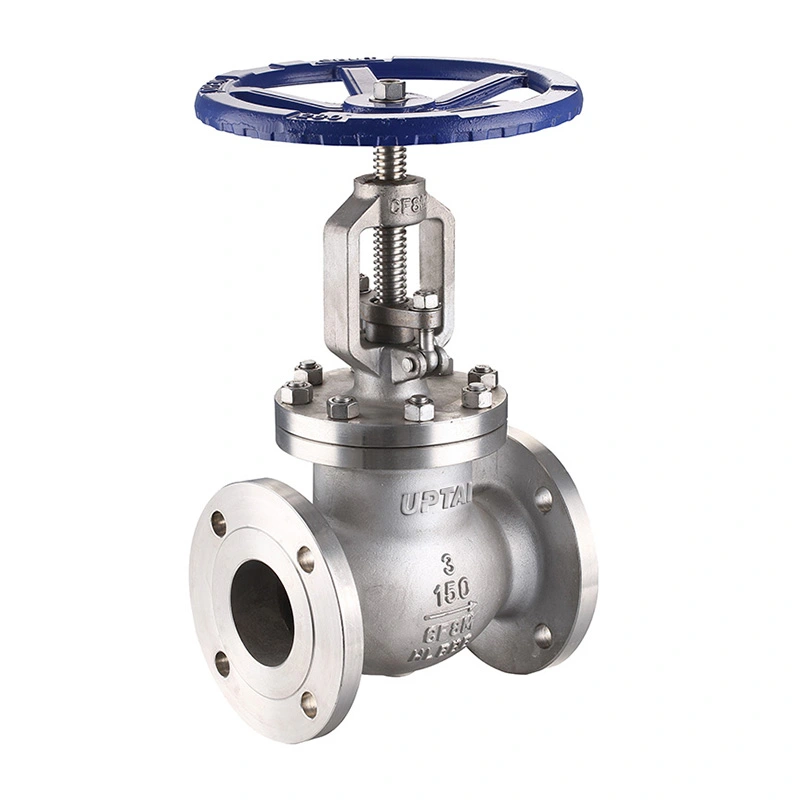

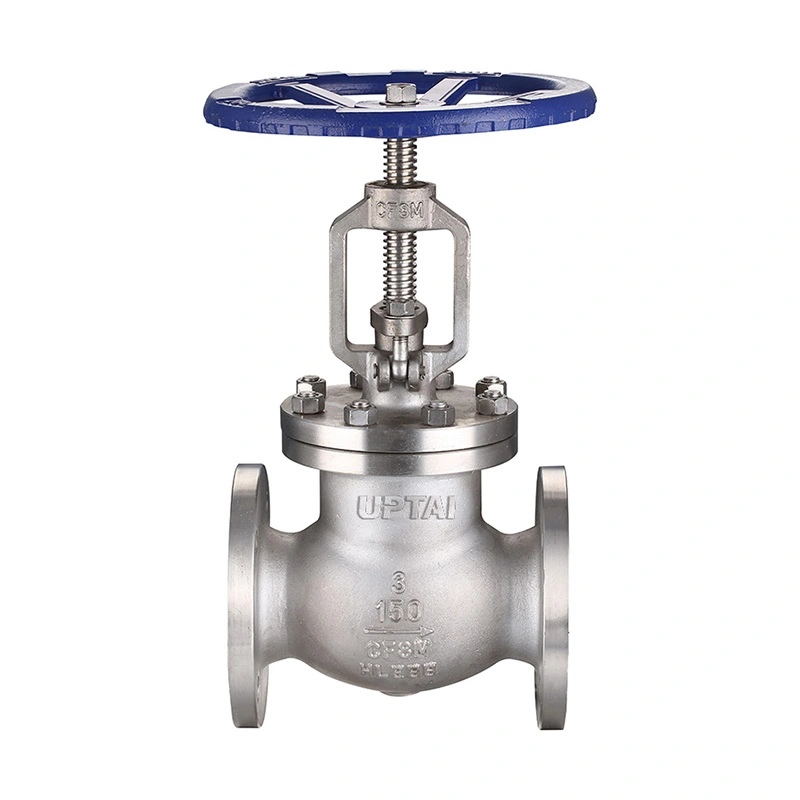

صمام كروي ذو حواف قياسي ANSI

إن الصمام الكروي ذو الحواف القياسية ANSI هو صمام كروي من الفولاذ المقاوم للصدأ فئة 150 للأنابيب الصناعية التي تتطلب تنظيم التدفق والإغلاق. يتحرك قرصه نحو المقعد وبعيدًا عنه لتغيير منطقة التدفق، مما يجعل الصمام مناسبًا للتطبيقات التي تتطلب تعديل تدفق أكثر تحكمًا من صمام العزل البسيط.

تقوم Shangtai بتزويد هذا الصمام بأطراف ذات حواف متوافقة مع RF وتشغيل العجلة اليدوية. يتضمن التكوين المتوفر مواد الجسم والأقراص CF8/CF8M، والسيقان F304/F316، وخيارات المقاعد المدرجة. يتوفر الصمام بأحجام تتراوح من 2 بوصة إلى 18 بوصة للأنابيب الصناعية ومعدات العمليات.

الأبعاد الرئيسية

تصميم الصمام

القرص والمقعد

ينتقل القرص على طول محور الصمام وينغلق على المقعد لإيقاف التدفق. يؤدي رفع القرص إلى زيادة مرور التدفق، بينما يؤدي خفضه إلى تقليل أو إغلاق الممر. تسمح هذه الحركة الخطية باستخدام الصمام في خدمة الاختناق والإغلاق.

مواد الفولاذ المقاوم للصدأ

الجسم والقرص متوفران في ASTM A351 CF8 أو CF8M. تشمل الخيارات الجذعية ASTM A182 F304 وF316. مواد المقعد المحددة هي ASTM A182 F304 وASTM A351 CF8M مع Stellite 6. يجب أن تتوافق مجموعة المواد المحددة مع وسط العملية ودرجة حرارة التشغيل.

عملية عقارب

توفر العجلة اليدوية التحكم اليدوي في موضع القرص. يمكن فتح الصمام أو إغلاقه أو تعديله إلى وضع متوسط ​​وفقًا لمتطلبات العملية. إذا أصبح من الصعب تشغيل العجلة اليدوية، فلا ينبغي الضغط على الصمام.

اتصال ذو حواف

يستخدم الصمام نهايات ذات حواف متوافقة مع التردد اللاسلكي للاتصال بفلنجات خطوط الأنابيب المطابقة. معيار الاتصال المحدد هو ASME B16.5، بينما يتبع البعد وجهًا لوجه متطلبات ASME B16.10 المدرجة.

يسمح التثبيت ذو الحواف بإزالة الصمام من خط الأنابيب دون قطع الأنبوب. قبل التثبيت، تحقق من حجم الحافة، وفئة الضغط، والحشية، والمسامير، والأبعاد وجهًا لوجه. يجب محاذاة خط الأنابيب بشكل صحيح لتجنب وضع حمل ميكانيكي زائد على الصمام.

الضغط ودرجة الحرارة

تم تحديد الصمام على أنه CL150 مع أقصى ضغط عمل يبلغ 285 رطل لكل بوصة مربعة. يختلف تصنيف درجة حرارة الضغط باختلاف المادة ودرجة حرارة التشغيل، لذلك يجب مراعاة ظروف الخدمة الفعلية عند اختيار الصمام.

نطاق درجة الحرارة المدرج هو -29 درجة مئوية إلى +120 درجة مئوية. يعد المقعد ومكونات الختم الأخرى ذات أهمية خاصة عند استخدام الصمام بالقرب من حدود درجة الحرارة.

بالنسبة لخدمات البخار والماء الساخن والنفط والغاز والمواد الكيميائية، يجب التحقق من درجة الحرارة المتوسطة والضغط وتوافق المواد مقابل تكوين الصمام المحدد.

خدمة نيس

تتضمن المواصفات NACE MR0175 / ISO 15156. عندما يكون الصمام مخصصًا لتطبيقات الخدمة الحامضة، يجب أن تتوافق درجات المواد ومتطلبات NACE المطبقة مع ظروف الخدمة الفعلية.

بالنسبة لمثل هذه التطبيقات، قد تحدد مواصفات المشروع أيضًا متطلبات حالة المواد والصلابة والفحص والوثائق الداعمة.

التطبيقات

خطوط البخار والمرافق:يستخدم لضبط التدفق وإيقافه في أنابيب البخار والمكثفات والمرافق المتوافقة.

النفط والغاز:يستخدم في خطوط المعالجة والمرافق حيث يتطلب التحكم اليدوي في التدفق أو العزل.

أنظمة البتروكيماويات:مناسب للنفط والغاز وسوائل العمليات المتوافقة حيث يلزم الاختناق أو الإغلاق.

معالجة المياه:يستخدم في أنابيب العمليات والمرافق للتحكم في الوسائط المائية والسائلة المتوافقة.

توليد الطاقة:ينطبق على الأنابيب المساعدة وأنابيب المرافق المحددة ضمن نطاق الضغط ودرجة الحرارة المحدد.

الأنابيب الصناعية العامة:يستخدم في معدات العمليات وأنظمة المضخات وخطوط الأنابيب الأخرى التي تتطلب تعديل التدفق اليدوي.

الاختيار والتثبيت

يبدأ اختيار الصمام بحجم الأنبوب وفئة الضغط والوسط وضغط التشغيل ودرجة الحرارة. يتم بعد ذلك اختيار مواد الجسم والقرص والساق والمقعد وفقًا لشروط الخدمة.

بالنسبة لتطبيقات الاستبدال، يجب مقارنة حجم الصمام الحالي وأبعاد الحافة والطول المباشر وترتيب التشغيل مع الصمام الجديد قبل الطلب.

أثناء التثبيت، حافظ على نظافة وجوه الحافة واستخدم الحشية والمسامير المحددة. بعد تركيب الصمام، تحقق من تشغيل العجلة اليدوية وتأكد من أن القرص يمكنه التحرك عبر نطاقه الكامل دون مقاومة غير طبيعية.

الاختبار والتفتيش

فحص المواد

يتم فحص مواد الهيكل والتجهيزات وفقًا للدرجات المحددة ومعلومات الطلب. يمكن توفير سجلات المواد عند الحاجة.

التفتيش الأبعاد

يتم فحص الأبعاد وجهًا لوجه وأبعاد الفلنجة وأبعاد المعالجة الرئيسية الأخرى وفقًا لمواصفات المنتج المعمول بها.

اختبار الضغط والمقعد

يتم إجراء اختبارات الهيكل والمقعد وفقًا لمتطلبات الفحص المحددة. يمكن توثيق نتائج الاختبار ومعايير القبول وفقًا لمتطلبات الطلب.

التفتيش النهائي

قبل الشحن، يتم فحص الصمام للتأكد من حالة الجسم وأسطح الحافة وتشغيل العجلة اليدوية وعلامات التعريف والتجميع الشامل.

التعبئة والتغليف

تتم حماية وجوه الحافة وأسطح التوصيل الأخرى قبل التعبئة. تتم تعبئة الصمام وفقًا لحجمه وطريقة الشحن لتقليل مخاطر التأثير والتلوث أثناء النقل.

يمكن أن تشتمل عبوات التصدير على علب كرتونية ومواد وقائية وحالات من الخشب الرقائقي وفقًا لأبعاد الصمام ومتطلبات النقل. يمكن إعداد علامات المنتج ومستندات الشحن وفقًا للطلب.

التعليمات

س 1: ما هو صمام الكرة الأرضية ذات الحواف القياسية ANSI المستخدم؟

يتم استخدام صمام الكرة الأرضية ذات الحواف القياسية ANSI لتنظيم وإيقاف السوائل المتوافقة في الأنابيب الصناعية. يسمح تصميم القرص والمقعد بتعديل مرور التدفق أثناء التشغيل، مما يجعله مناسبًا للتطبيقات التي تتطلب التحكم في التدفق.

س2: ما الفرق بين الصمام الكروي وصمام البوابة؟

يستخدم الصمام الكروي قرصًا يتحرك نحو المقعد ويستخدم بشكل شائع للاختناق وضبط التدفق. يقوم صمام البوابة بتحريك البوابة بعيدًا عن مسار التدفق ويستخدم بشكل عام للعزل بدلاً من الاختناق المستمر.

س 3: لماذا يتم استخدام الأطراف ذات الحواف في هذا الصمام؟

توفر الأطراف ذات الحواف اتصالاً مثبتًا بخط الأنابيب وتسمح بإزالة الصمام للصيانة دون قطع الأنبوب. يتم استخدامها بشكل شائع في أنظمة الأنابيب الصناعية التي تتطلب أبعاد شفة موحدة.

س4: ما هي المواد المتوفرة؟

يتضمن التكوين المدرج CF8/CF8M للجسم والقرص، وF304/F316 للساق، وخيارات مواد المقعد المحددة. يمكن اعتبار المواد الأخرى وفقًا لوسط التشغيل ودرجة الحرارة.

س5: هل يمكن استخدام الصمام للبخار؟

نعم، بشرط أن يكون الضغط ودرجة الحرارة وتكوين المواد ضمن حدود التشغيل المحددة. يجب فحص المقعد ومواد الختم للتأكد من ظروف البخار الفعلية.

س6: ما هي المعلومات المطلوبة لاختيار الصمام الصحيح؟

تتضمن المعلومات المهمة حجم الأنبوب وفئة الضغط ومعيار الشفة والمتوسط ​​وضغط التشغيل ودرجة الحرارة ومتطلبات المواد وأي متطلبات NACE أو متطلبات خاصة بالمشروع.

س7: كيف يجب صيانة الصمام؟

تحقق من العجلة اليدوية والساق ومنطقة التعبئة ووصلة الحافة وحالة الختم أثناء الصيانة الروتينية. في حالة حدوث تسرب أو مقاومة تشغيل غير طبيعية، قم بعزل خط الأنابيب وخفض ضغطه قبل الفحص.
