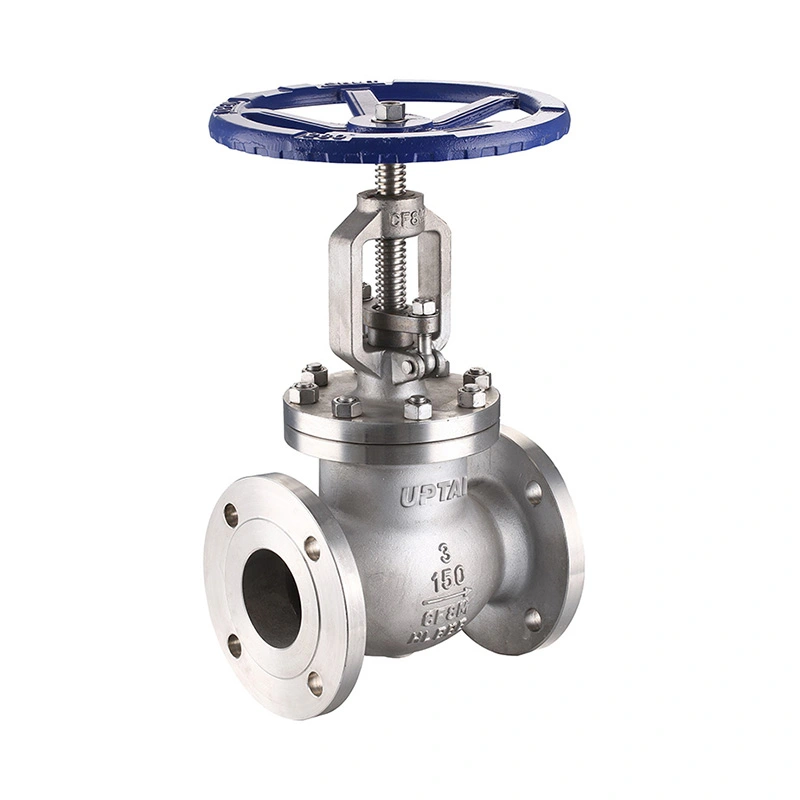

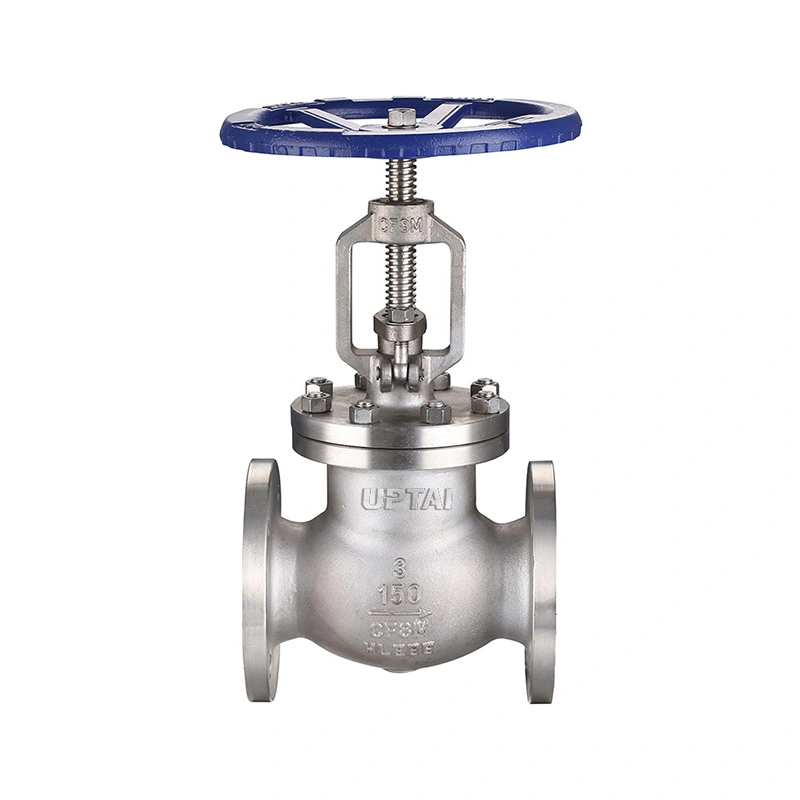

صمام كروي ذو حواف من الفولاذ المقاوم للصدأ فئة 150
يوفر الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ فئة 150 من Shangtai تحكمًا فائقًا في التدفق ومقاومة للتآكل. تتميز ببنية مطروقة قوية وسهولة التركيب ذات الحواف، مما يضمن إحكامًا موثوقًا لأنظمة الأنابيب المهمة.
إن الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ فئة 150 عبارة عن صمام كروي مصنوع من الفولاذ المقاوم للصدأ للأنابيب الصناعية ومعدات العمليات. إنه يستخدم قرصًا متحركًا خطيًا للإغلاق وتنظيم التدفق، مع نهايات ذات حواف متوافقة مع التردد اللاسلكي وتشغيل العجلة اليدوية. يتوفر الصمام بأحجام 1/2 بوصة إلى 2 بوصة مع خيارات المواد F304 وF316.
يمكن اختيار مواد الجسم والقرص والساق والمقعد المطروقة وفقًا لوسط العمل والضغط ودرجة الحرارة. تتضمن مواصفات الصمام أيضًا متطلبات NACE MR0175 / ISO 15156 لشروط الخدمة المعمول بها.
الأبعاد الرئيسية
| مقاس | 1/2" - 2" |
| فئة الضغط | CL150 |
| معايير التصميم والتصنيع | أبي 602 |
| الأبعاد القياسية وجهاً لوجه | أسم B16.10 |
| اتصالات النهاية | الشفاه المتوافقة مع الترددات اللاسلكية |
| الاختبار والتفتيش | API598 |
| معايير الاتصال | أسم B16.5 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| معايير NACE | NACE MR0175 / ISO 15156 |
| مشغل صمام | عقارب |
| الحد الأقصى لضغط العمل | 285 رطل لكل بوصة مربعة |
| نطاق درجة الحرارة | -29 درجة مئوية + 425 درجة مئوية |
| مادة الجسم | أستم A182 F304/ أستم A182 F316 |
| مادة القرص | أستم A182 F304/ أستم A182 F316 + ستل #6 |
| المواد الجذعية | أستم A182 F304/ أستم A182 F316 |
| مادة المقعد | أستم A182 F304/ أستم A182 F316 |
| خيارات | المواد الأخرى متاحة عند الطلب. |
شروط البناء والخدمة
جسم الصمام مصنوع من الفولاذ المقاوم للصدأ ASTM A182 F304 أو F316. يتحرك القرص على طول محور الصمام ويغلق على المقعد. يؤدي تدوير العجلة اليدوية إلى تغيير موضع القرص، مما يسمح باستخدام الصمام لإيقاف التشغيل أو ضبط التدفق المتحكم فيه.
القرص متوفر في ASTM A182 F304 أو ASTM A182 F316 مع خيار STL#6 كما هو مدرج في المواصفات. الجذع والمقعد متوفران في F304 أو F316. يجب أن يأخذ اختيار المواد في الاعتبار سائل العملية والتركيز ودرجة حرارة التشغيل وظروف التآكل.
تم تصنيف الصمام CL150 مع الحد الأقصى لضغط العمل المدرج وهو 285 رطل لكل بوصة مربعة. نطاق درجة الحرارة المحدد هو -29 درجة مئوية + 425 درجة مئوية. يجب فحص الضغط الفعلي المسموح به مقابل تصنيف درجة حرارة الضغط المطبق عند درجة حرارة التشغيل.
اتصال وتطبيقات ذات حواف
يستخدم الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ من الفئة 150 نهايات ذات حواف متوافقة مع التردد اللاسلكي مع ASME B16.5 المحدد لمعيار الاتصال. تسمح الوصلة ذات الحواف بتثبيت الصمام في شفة خط الأنابيب المطابقة وإزالته عند الحاجة إلى الفحص أو الصيانة.
قبل التثبيت، تحقق من حجم الحافة، وفئة الضغط، والحشية، والمسامير، والأبعاد وجهًا لوجه. يجب محاذاة خط الأنابيب بشكل صحيح لتجنب الحمل الميكانيكي الزائد على وصلة الصمام.
يمكن استخدام الصمام في النفط والغاز والبتروكيماويات والمعالجة الكيميائية والمرافق الصناعية وأنظمة الأنابيب الأخرى التي تتطلب إنشاءات من الفولاذ المقاوم للصدأ والتحكم اليدوي في التدفق. قد تشتمل الوسائط المناسبة على الماء والبخار والهواء والزيت وسوائل المعالجة المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة.
تتميز الصمامات الكروية عادةً بانخفاض ضغط أعلى من صمامات العزل المستقيمة بسبب مسار التدفق الداخلي. عندما يتم استخدام الصمام لتنظيم التدفق المستمر، يجب مراعاة معدل التدفق المطلوب وانخفاض الضغط وتردد التشغيل أثناء التحجيم.
الاختيار والاختبار والأسئلة الشائعة
عند الطلب، قم بتوفير حجم الصمام وفئة الضغط ومعيار الشفة والمتوسط وضغط التشغيل ودرجة الحرارة والجسم ومواد القطع والكمية وأي متطلبات خاصة للفحص أو التوثيق. بالنسبة لتطبيقات الاستبدال، يمكن استخدام رسومات الصمامات الموجودة أو معلومات لوحة الاسم أو الأبعاد وجهًا لوجه لتأكيد التكوين.
تسرد المواصفات API 602 للتصميم والتصنيع، وASME B16.10 للأبعاد وجهاً لوجه، وASME B16.34 لتقديرات درجة حرارة الضغط، وAPI 598 للاختبار والفحص. يمكن أن يشمل الفحص التحقق من المواد، وفحص الأبعاد، واختبار الهيكل، واختبار تسرب المقعد، وفحص التشغيل النهائي وفقًا للمتطلبات المعمول بها.
تقوم شركة Shangtai بتصنيع الصمامات الصناعية في Wenzhou، Zhejiang، الصين. يغطي الإنتاج التصنيع والتجميع والاختبار والفحص، مع توفر وثائق المنتج وفقًا لمتطلبات الطلب.
1. ما هو استخدام صمام الكرة الأرضية المصنوع من الفولاذ المقاوم للصدأ؟
يتم استخدام صمام كروي مصنوع من الفولاذ المقاوم للصدأ للإغلاق اليدوي وتنظيم التدفق. تسمح الحركة الخطية للقرص بتعديل الفتحة وفقًا لظروف التدفق المطلوبة.
2. ما الفرق بين الصمام الكروي وصمام البوابة؟
يستخدم الصمام الكروي قرصًا يتحرك نحو المقعد وهو مناسب لكل من الإغلاق وتنظيم التدفق. يستخدم صمام البوابة بوابة تتحرك عموديًا وتستخدم بشكل عام لخدمة العزل عندما تكون مفتوحة بالكامل أو مغلقة بالكامل.
3. هل يمكن اختيار المواد F304 وF316؟
نعم. تسرد المواصفات خيارات ASTM A182 F304 وF316 للجسم والساق والمقعد. يجب اختيار المادة المناسبة وفقاً للوسط ودرجة الحرارة وظروف التآكل.
4. ما هي المعلومات اللازمة لاختيار الصمام؟
تتضمن المعلومات الأساسية حجم الصمام وفئة الضغط ومعيار الشفة والمتوسط وضغط التشغيل ودرجة الحرارة ومتطلبات المواد وأي متطلبات NACE أو متطلبات فحص. يمكن أيضًا توفير الرسومات الموجودة لتأكيد استبدال الصمام.
5. هل يمكن توفير مواد أخرى؟
نعم. المواد الأخرى متاحة عند الطلب. يجب تأكيد مجموعة المواد المطلوبة وفقًا لوسيط الخدمة وظروف التشغيل ومواصفات المشروع المعمول بها.
6. ما هي وظيفة الاتصال ذو الحواف؟
يسمح الاتصال ذو الحواف بربط الصمام بحواف خطوط الأنابيب المطابقة. كما يسمح أيضًا بإزالة الصمام من خط الأنابيب للفحص أو الصيانة دون قطع الأنبوب.
7. ما هو الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ فئة 150؟
فهو يجمع بين جسم الصمام المصنوع من الفولاذ المقاوم للصدأ مع الأطراف ذات الحواف من الفئة 150 وآلية قرص الصمام الكروي. إنه مخصص للسوائل الصناعية المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة.
