1 قطعة صمامات كروية

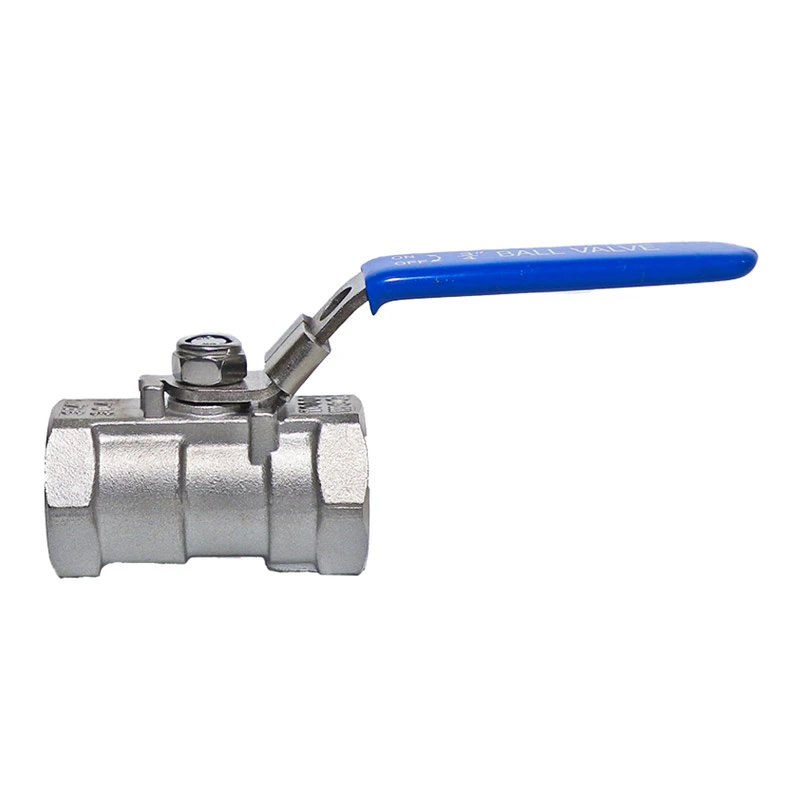

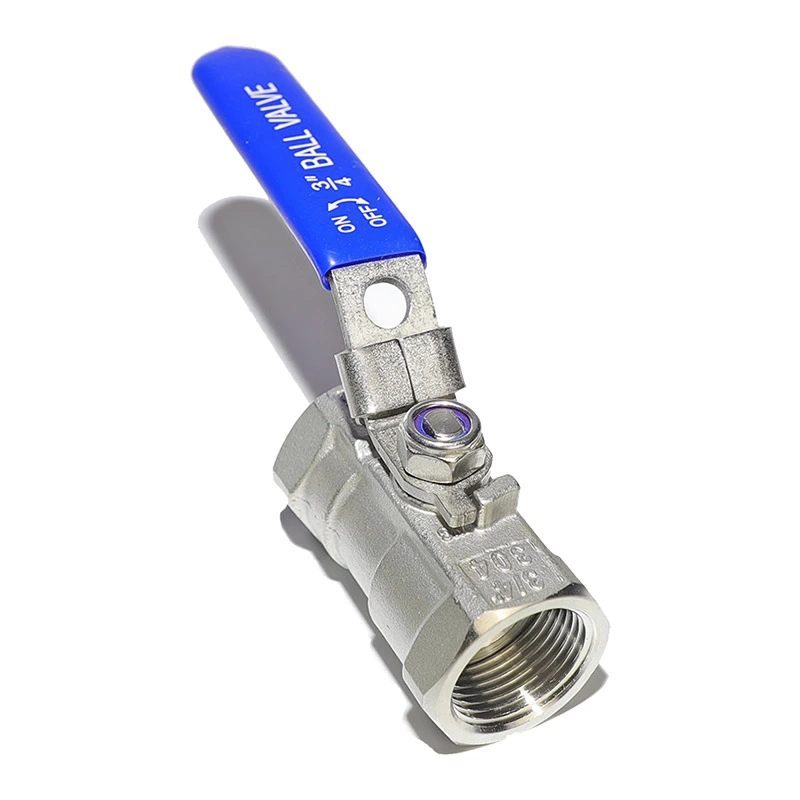

1 قطعة صمام كروي من الفولاذ المقاوم للصدأ مع جهاز قفل
باعتبارها الشركة المصنعة المهنية، Shangtai Valve 1PC صمام كروي من الفولاذ المقاوم للصدأ مع جهاز قفل يقدم قيمة كبيرة ومقبض قابل للقفل لمنع التشغيل العرضي. مصبوب بدقة 304/316 مع مقاعد PTFE/RPTFE، مثالي لأنظمة الضغط المنخفض إلى المتوسط ذات الاستخدام المتكرر في أنظمة المعالجة والأدوية والكيماويات ومعالجة المياه والسوائل الصناعية.
لقد تم استقبال الصمام الكروي الفولاذي المقاوم للصدأ مع جهاز القفل المكون من قطعة واحدة من Shangtai Valve بشكل جيد في الأسواق الخارجية. بناء على أ تصميم صمام كروي تقليدي من قطعة واحدة، يتميز هذا الطراز بجهاز قفل متكامل وساق مقاوم للانفجار للمساعدة في منع التشغيل العرضي وتوفير تحكم أكثر أمانًا وموثوقية في الصمام.
جسم الصمام مصنوع من الفولاذ المقاوم للصدأ السميك، مما يوفر بنية صلبة ومتينة يمكنك رؤيتها ورؤيتها يشعر. يتم تصنيع كل صمام بدقة لضمان خيوط نظيفة ودقيقة وأداء اتصال مستقر، تجنب المشاكل مثل الخيوط ذات الحجم الكبير أو الأصغر حجمًا.
لضمان جودة موثوقة، فإننا نطبق إجراءات فحص متعددة قبل الشحن، مما يساعد على منع حدوث أي خلل المنتجات من الوصول إلى العملاء. يعد الصمام الكروي القابل للقفل المكون من قطعة واحدة من الفولاذ المقاوم للصدأ واحدًا من الصمامات الموثوقة في مصنعنا منتجات ODM، يتم تصديرها على نطاق واسع إلى كوريا واليابان وأمريكا اللاتينية وغيرها من الأسواق. إنه خيار موثوق به لـ العملاء الذين يبحثون عن الجودة والسلامة والقيمة طويلة المدى.
معلمات المنتج
| الأبعاد الرئيسية: | 1/4" - 2" |
| فئة الضغط: | CL150 |
| معيار الموضوع: | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط: | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع: | أسم B16.34 |
| الاختبار والتفتيش: | API598 |
| تصميم خاص: | جهاز القفل، الجذعية المضادة للانفجار |
| تقييمات درجة الحرارة والضغط: | أسم B16.34 |
| نوع المنفذ: | ميناء مخفض |
| نطاق درجة الحرارة: | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم: | أستم A351 CF8M(316) |
| مادة الكرة: | أستم A182 F316 |
| المواد الجذعية: | أستم A182 F316 |
| مادة المقعد: | ربتف (بتف + 15٪ فف) |
| خيارات: | المواد الأخرى متاحة عند الطلب. |

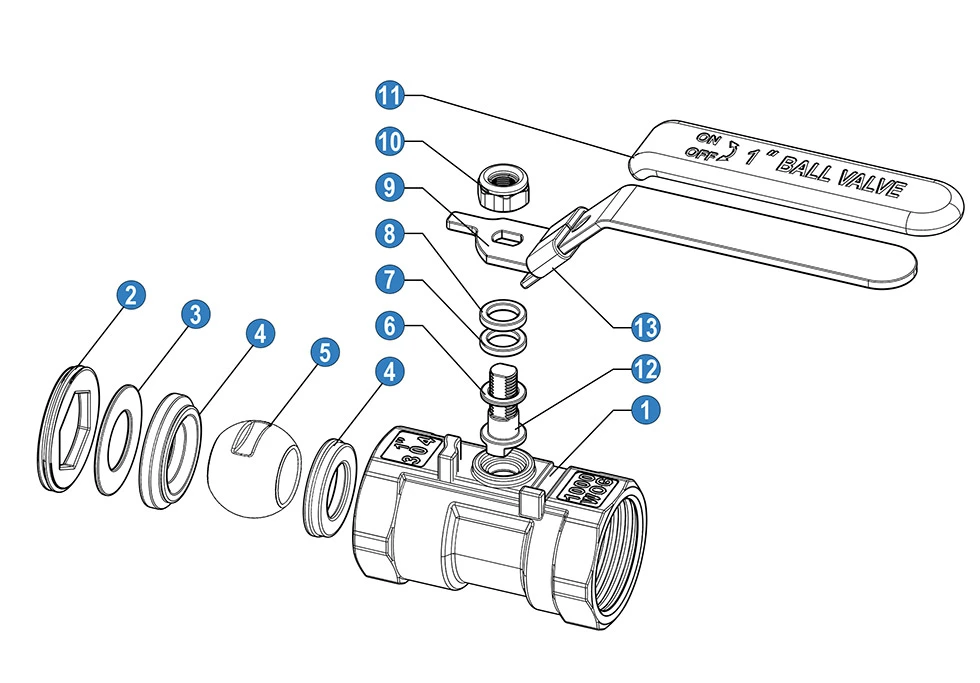

| لا | المذهب / الاسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | كاب | سس 316 | سس 304 |
| 3 | غسالة | سس 316 | سس 304 |
| 4 | مقعد الكرة | بتف | بتف |
| 5 | كرة | سس 316 | سس 304 |
| 6 | حلقة الاحتكاك | بتف | بتف |
| 7 | التعبئة الجذعية | بتف | بتف |
| 8 | حلقة الجذعية | سس 304 | سس 304 |
| 9 | مقبض | سس | سس |
| 10 | بندق | سس 304 | سس 304 |
| 11 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
| 12 | ينبع | سس 316 | سس 304 |
| 13 | جهاز القفل | سس 304 | سس 304 |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

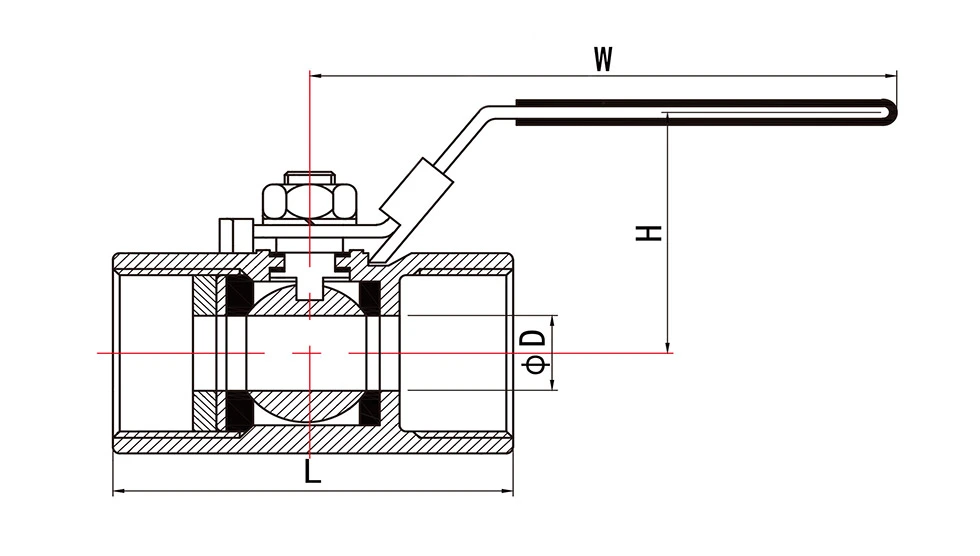

| مقاس | الأبعاد (مم) | |||
| D | W | H | ل(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUE pérdida de carga de 1 bar.عبر الصمام.
Kv = معدل تدفق الماء بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
الميزات الرئيسية
مقبض قابل للقفل لتشغيل أكثر أمانًا
يمنع جهاز القفل المدمج التعديل غير المصرح به أو حركة الصمام العرضية، مما يحسن التشغيل السلامة في البيئات الصناعية.
مادة متينة من الفولاذ المقاوم للصدأ
متوفر بهيكل من الفولاذ المقاوم للصدأ 304 أو 316، مما يوفر مقاومة ممتازة للتآكل ومناسبًا الأداء لظروف العمل الكيميائية والقاسية.
تصميم مدمج من قطعة واحدة
يوفر هيكل 1PC تكوينًا بسيطًا مع نقاط اتصال أقل، مما يقلل من متطلبات الصيانة تحسين الموثوقية.
اتصالات آلية الدقة
تدعم معالجة الخيوط الدقيقة التثبيت المستقر وفقًا لمعايير الخيوط NPT وBSP، مما يقلل من مشكلات التركيب أثناء تكامل النظام.
أداء ختم موثوق
توفر مواد المقاعد PTFE وRPTFE التشغيل السلس والختم الموثوق به تحت السوائل الصناعية المختلفة التطبيقات.
الصناعات التطبيقية
يتم استخدام الصمام الكروي القابل للقفل المصنوع من الفولاذ المقاوم للصدأ على نطاق واسع من أجل:
التحكم في السوائل الكيميائية
مناسبة للتحكم في السوائل المسببة للتآكل والوسائط الكيميائية الصناعية حيث يكون أداء الإغلاق موثوقًا مطلوب.
أنظمة المعالجة الصيدلانية
يستخدم في أنظمة ومعدات التنقية التي تتطلب تحكمًا صحيًا ومستقرًا في السوائل.
معدات معالجة المياه
يوفر تنظيم تدفق يمكن الاعتماد عليه لخطوط أنابيب معالجة المياه والمعدات الداعمة.
أنظمة الهواء المضغوط
مناسبة لخطوط أنابيب الهواء الصناعية التي تتطلب عزلًا آمنًا وتشغيلًا سهلاً.
تكامل المعدات الصناعية
حل صمام عملي لمصنعي الآلات وموردي معدات OEM.
لماذا تختار صمام Shangtai Valve الكروي المصنوع من الفولاذ المقاوم للصدأ
- مصنع محترف لصمامات الفولاذ المقاوم للصدأ مع إمكانية تخصيص OEM
- مواد عالية الجودة من الفولاذ المقاوم للصدأ 304/316 للتطبيقات الصعبة
- إجراءات تفتيش صارمة قبل الشحن
- دقة تصنيع مستقرة لمعايير الخيوط الدولية
- حلول مرنة للموزعين والمشاريع الصناعية
التعليمات
1. ما هي ميزة جهاز القفل الموجود على صمام كروي من الفولاذ المقاوم للصدأ مع جهاز قفل قطعة واحدة؟
يساعد جهاز القفل على تأمين مقبض الصمام في وضع ثابت، مما يمنع التشغيل العرضي أثناء ذلك صيانة المعدات والتحكم في السوائل الصناعية. يعمل على تحسين السلامة التشغيلية في التطبيقات التي يمكن الاعتماد عليها مطلوب وضع الصمام.
2. ما هي المواد المتوفرة لهذا الصمام الكروي الفولاذي المقاوم للصدأ؟
يتم تصنيع هذا الصمام عادة بمواد الفولاذ المقاوم للصدأ مثل الفولاذ المقاوم للصدأ 316، مما يوفر أداءً ممتازًا مقاومة التآكل والمتانة للمياه والنفط والغاز والمواد الكيميائية وغيرها من الوسائط الصناعية المتوافقة.
3. ما هي أنواع الاتصال ومعايير الخيوط المدعومة؟
يدعم الصمام الكروي الفولاذي المقاوم للصدأ قطعة واحدة التوصيلات الملولبة الشائعة، بما في ذلك خيارات NPT، وBSPT، وBSPP. يمكن أيضًا توفير تكوينات الخيط المخصصة وفقًا لمتطلبات المشروع المحددة.
4. أين يمكن تطبيق هذا الصمام الكروي؟
هذا النوع من الصمامات الكروية مناسب لمختلف التطبيقات الصناعية، بما في ذلك أنظمة خطوط الأنابيب والمياه المعالجة والمعالجة الكيميائية ومعدات الأغذية والمشروبات وأنظمة التحكم العامة في السوائل.
5. هل يوفر Shangtai Valve حلول صمامات كروية مخصصة؟
نعم. توفر Shangtai Valve حلول صمامات OEM وحلول مخصصة بناءً على متطلبات العملاء، بما في ذلك المواد الاختيار ومعايير الاتصال والأبعاد وتعديلات التصميم.
6. ما هو معيار الاختبار المستخدم لهذا الصمام الكروي؟
يتم فحص واختبار كل صمام وفقًا لمتطلبات API 598 للتحقق من أداء الختم وضمانه عملية موثوقة قبل الشحن.
