1 قطعة صمامات كروية

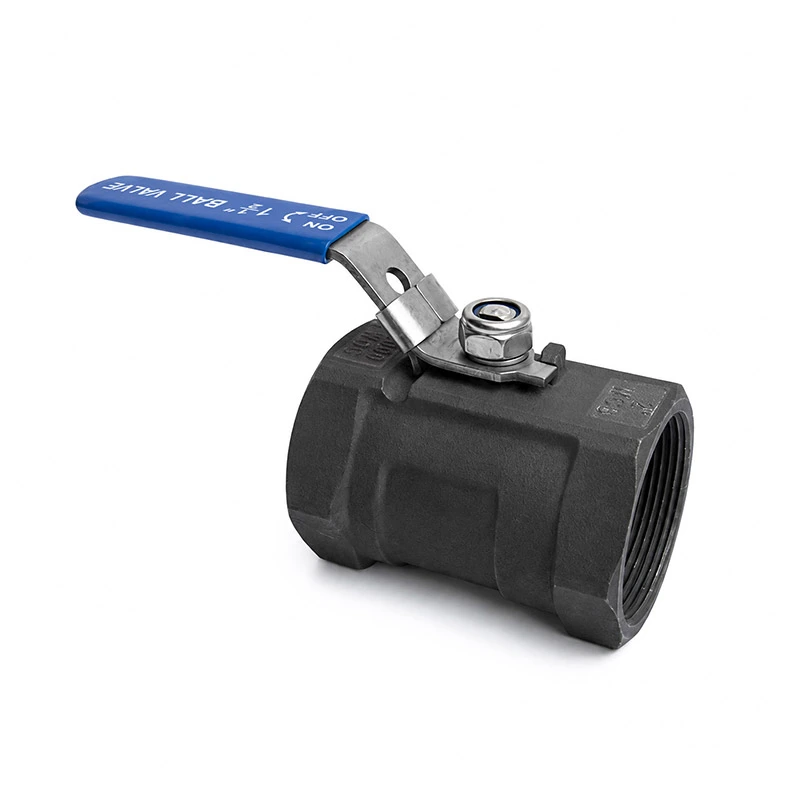

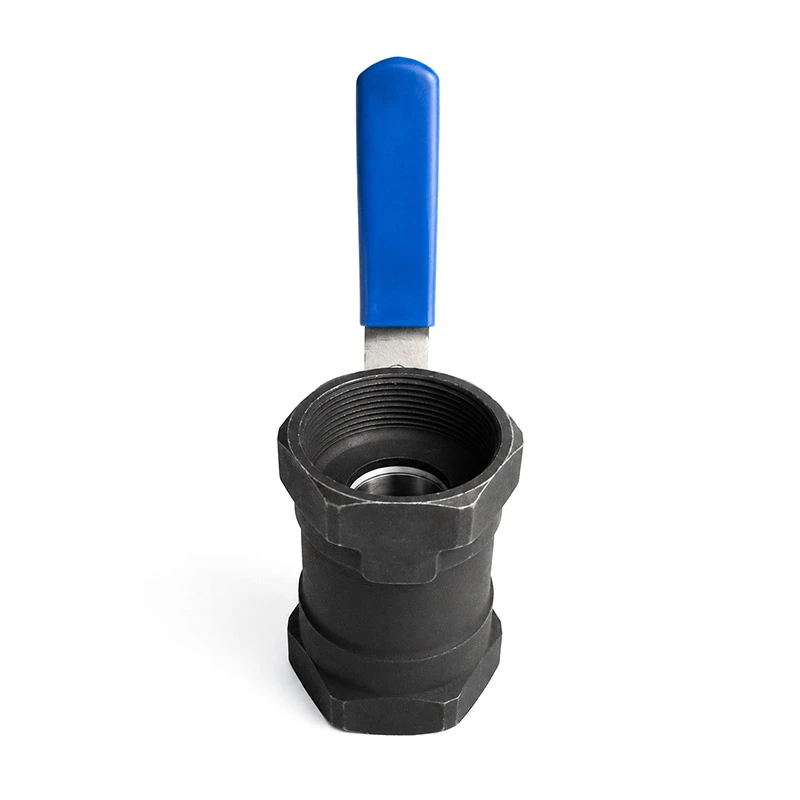

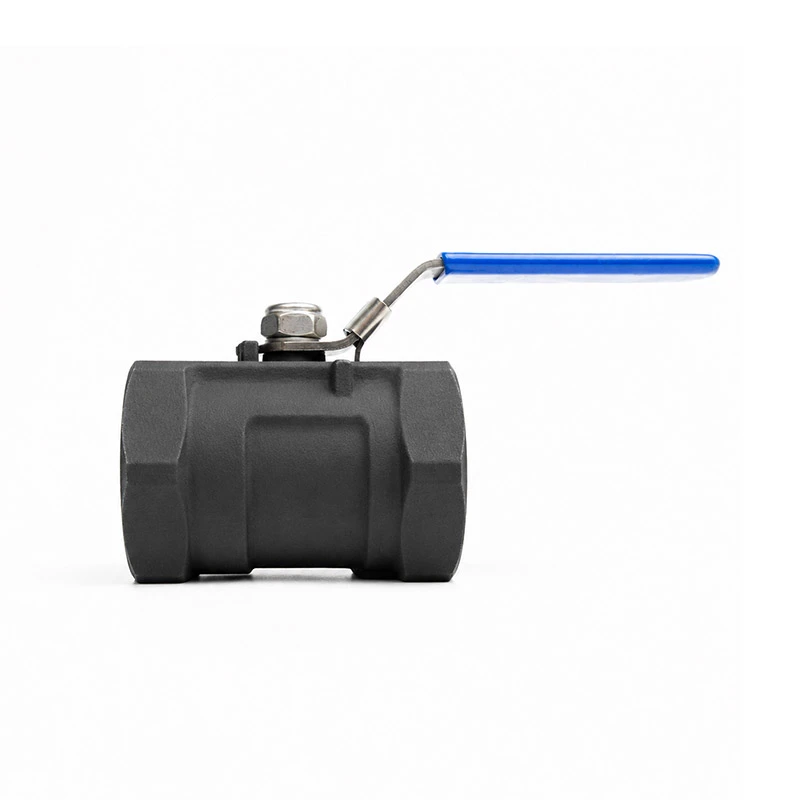

1 قطعة صمام كروي من الصلب الكربوني مع جهاز قفل
باعتبارنا الشركة المصنعة والموردة في الصين، تم تصميم الصمام الكروي المصنوع من الفولاذ الكربوني المكون من قطعة واحدة من Shantai Valve مع جهاز القفل للتحكم الموثوق في التشغيل/الإيقاف في أنظمة خطوط الأنابيب الصناعية. يتميز هذا الصمام بجسم مدمج من الفولاذ الكربوني مكون من قطعة واحدة، وكرة مصنوعة بدقة، ومقاعد إغلاق متينة، ومقبض قابل للقفل، ويوفر أداء إغلاق آمن بينما يساعد على منع التشغيل غير المصرح به أو العرضي.
1 قطعة صمام كروي من الصلب الكربوني مع جهاز قفل يجمع بين هيكل الجسم القوي وآلية القفل العملية، مساعدة المشغلين على الحفاظ على التحكم المستقر في التدفق وتقليل مخاطر سوء التشغيل.
بالمقارنة مع هياكل الصمامات متعددة القطع، يوفر تصميم الجسم المكون من قطعة واحدة مظهرًا مضغوطًا وإمكانيات أقل نقاط التسرب الخارجية. يوفر البناء الفولاذي الكربوني قوة ميكانيكية ممتازة وفعالية من حيث التكلفة، مما يجعل هذا الصمام مناسبًا للتطبيقات الصناعية العامة حيث لا يتطلب الفولاذ المقاوم للصدأ.
مبدأ عمل المنتج
يستخدم الصمام آلية كروية ربع دورة للتحكم في تدفق الوسائط.
عندما يتم تدوير المقبض بالتوازي مع خط الأنابيب، فإن تجويف الكرة يتماشى مع مسار التدفق، مما يسمح بالتدفق المتوسطة للمرور. عندما يتم تدوير المقبض 90 درجة، تدور الكرة بشكل عمودي على اتجاه التدفق، عرقلة المرور وإيقاف التدفق.
معلمات المنتج
| الأبعاد الرئيسية | 1/4" - 2" | فئة الضغط | CL150 |
| معيار الموضوع | معاهدة حظر الانتشار النووي، بسب | ماكس الضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 | الاختبار والتفتيش | API598 |
| تصميم خاص | جهاز القفل، الجذعية المضادة للانفجار | تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نوع المنفذ | ميناء مخفض | نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | الكربون الصلب | مادة الكرة | سس 304 |
| المواد الجذعية | سس 304 | مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

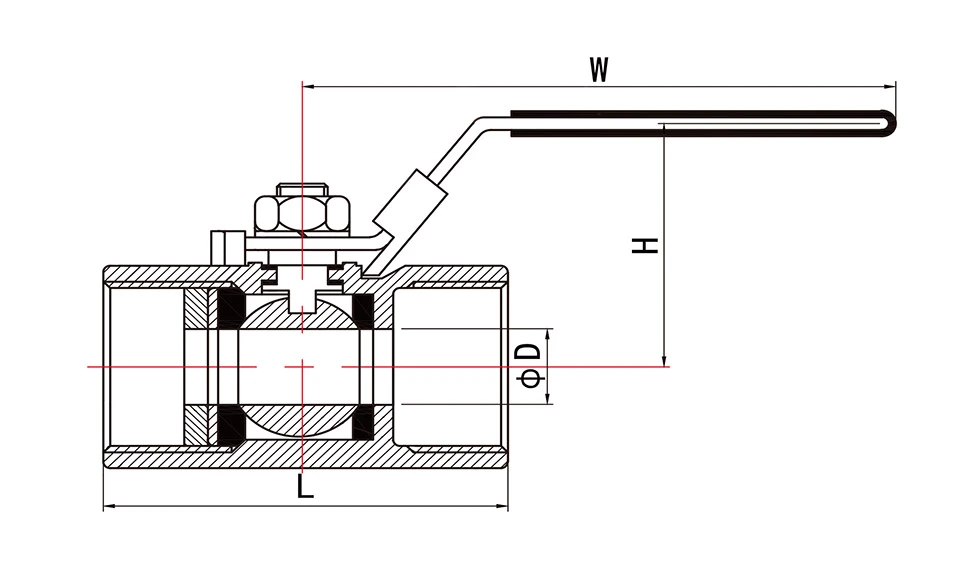

| مقاس | الأبعاد (مم) | |||
| D | W | H | ل(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
KV VALUESperdida de carga de 1 bar.عبر الصمام.
Kv = معدل تدفق الماء بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |

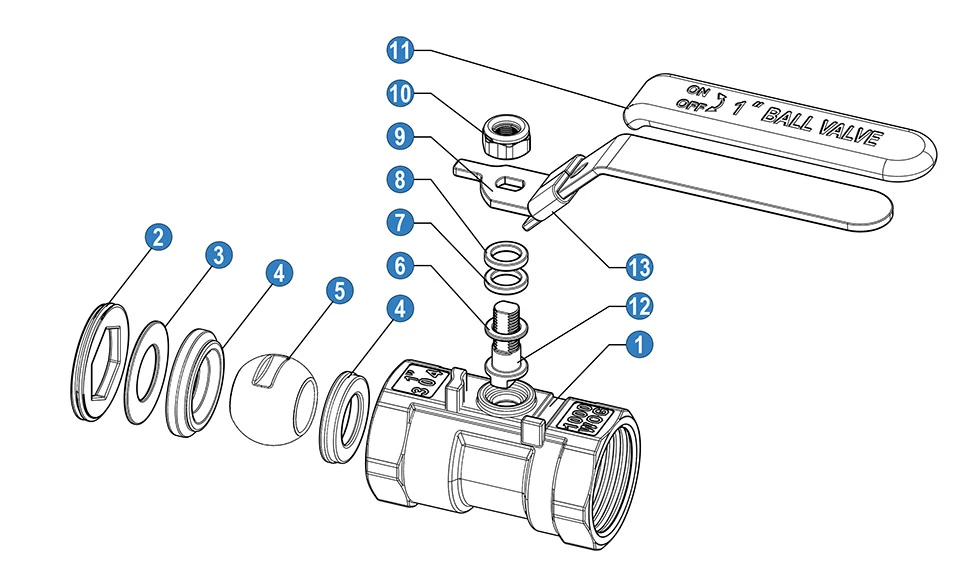

| لا | المذهب / الاسم | المادة (*ن/ب) | ||
| 1 | جسم | الكربون الصلب | ||
| 2 | كاب | الكربون الصلب | ||
| 3 | غسالة | سس 316 | سس 304 | SS201 |
| 4 | مقعد الكرة | بتف | ||
| 5 | كرة | سس 316 | سس 304 | SS201 |
| 6 | حلقة الاحتكاك | بتف | ||
| 7 | التعبئة الجذعية | بتف | ||
| 8 | حلقة الجذعية | بتف | ||
| 9 | مقبض | SS201 | ||
| 10 | بندق | SS201 | ||
| 11 | التعامل مع الأكمام | بولي كلوريد الفينيل | ||
| 12 | ينبع | سس 316 | سس 304 | SS201 |
| 13 | جهاز القفل | SS201 | ||
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP
المزايا
تصميم جسم قطعة واحدة
هيكل مدمج مع عدد أقل من مفاصل الجسم، مما يساعد على تقليل نقاط التسرب المحتملة.
قوة الفولاذ الكربوني
يوفر أداء ميكانيكيًا قويًا لتطبيقات خطوط الأنابيب الصناعية.
مقبض قابل للقفل للتحكم في السلامة
يدعم إجراءات الصيانة الأكثر أمانا.
أداء إيقاف موثوق
تضمن مقاعد الكرة والختم الدقيقة أداء إغلاق مستقر عند اختيارها وتركيبها بشكل صحيح.
عملية ربع دورة سريعة
يتيح التشغيل البسيط بزاوية 90 درجة إمكانية الفتح والإغلاق بسرعة.
بديل فعال من حيث التكلفة للفولاذ المقاوم للصدأ
مثالية للوسائط غير القابلة للتآكل حيث تتطلب قوة عالية وتكلفة اقتصادية.
خيارات تكوين متعددة
متوفر بأحجام مختلفة، ووصلات نهائية، وتقييمات ضغط، ومواد مانعة للتسرب، ومعالجات سطحية وفقا لاحتياجات التطبيق.
اقتراحات الاختيار
عند اختيار صمام كروي من الصلب الكربوني مع جهاز قفل قطعة واحدة، ضع في اعتبارك النقاط التالية:
التوافق المتوسط
تأكد مما إذا كانت مادة الصمام ومواد الختم مناسبة للسائل، مثل الماء أو الزيت أو الغاز أو الهواء المضغوط.
تصنيف الضغط
حدد الصمام وفقًا لضغط العمل الفعلي وفئة ضغط النظام.
درجة حرارة العمل
اختر المقعد المناسب ومواد الختم بناءً على نطاق درجة حرارة التشغيل.
حجم الصمام
قم بمطابقة حجم الصمام مع قطر خط الأنابيب لضمان سعة التدفق المناسبة.
نوع الاتصال النهائي
حدد أنواع التوصيلات الملولبة أو ذات الحواف أو الملحومة أو المخصصة وفقًا لتصميم خط الأنابيب.
نوع المنفذ
يوصى بالمنفذ الكامل عند الحاجة إلى انخفاض الضغط. يمكن اختيار منفذ مخفض للتثبيت المدمج وكفاءة التكلفة.
متطلبات القفل
تأكد مما إذا كان الصمام بحاجة إلى القفل في الوضع المفتوح أو المغلق أو كليهما.
حماية السطح
بالنسبة للبيئات الخارجية أو الرطبة، يوصى باستخدام طلاء مناسب أو معالجة مضادة للتآكل.
مقارنة المنتج
عملية فحص الجودة
تم تصميم عملية فحص الجودة لدينا لضمان الأداء المستقر والتسليم الموثوق.
فحص المواد الخام
يتم فحص درجة المواد والمظهر والشهادات قبل الإنتاج.
التفتيش الأبعاد
يتم قياس الأبعاد الرئيسية أثناء وبعد المعالجة.
فحص المكونات
يتم فحص الكرة والساق والمقاعد والأختام وأجزاء القفل قبل التجميع.
تفتيش الجمعية
يتم تجميع الصمام وفقًا للمتطلبات الفنية، ويتم فحص تشغيل المقبض.
اختبار الضغط
يتم إجراء اختبار الغلاف واختبار تسرب المقعد وفقًا للمعايير المعمول بها أو متطلبات العملاء.
اختبار وظيفة القفل
يتم فحص جهاز القفل لضمان التشغيل السلس وتحديد المواقع الآمنة.
فحص السطح والعلامات
يتم التحقق من الطلاء والتشطيب السطحي وعلامات المنتج وتفاصيل اللوحة.
التفتيش النهائي والتحقق من التعبئة والتغليف
يتم فحص كل صمام قبل التعبئة للتأكد من أنه يلبي متطلبات الطلب.
لماذا تختارنا؟
- مورد ذو خبرة لمنتجات الصمامات الصناعية
- مراقبة الجودة مستقرة من فحص المواد إلى الاختبار النهائي
- تخصيص مرن للحجم والضغط والاتصال ومواد الختم والمعالجة السطحية
- دعم العلامات التجارية OEM والتعبئة المخصصة وطلبات المشروع
- الاستجابة السريعة لعرض الأسعار والتأكيد الفني ودعم ما بعد البيع
- التعبئة والتغليف والوثائق الجاهزة للتصدير متاحة عند الطلب
التعليمات
Q1: ما هو صمام الكرة قطعة واحدة؟
يستخدم الصمام الكروي المكون من قطعة واحدة هيكل جسم مدمج مكون من قطعة واحدة. تحتوي على مفاصل جسم أقل من التصميمات متعددة القطع، المساعدة في تقليل نقاط التسرب الخارجية المحتملة.
س2: ما هو الغرض من جهاز القفل؟
يسمح جهاز القفل بتأمين المقبض بقفل في وضع الفتح أو الإغلاق، مما يساعد على منع حدوث ذلك عملية عرضية.
س 3: ما هي الوسائط التي يمكن استخدام هذا الصمام فيها؟
يتم استخدامه بشكل شائع للوسائط المتوافقة مثل الماء والزيت والغاز والهواء المضغوط والسوائل الأخرى غير القابلة للتآكل. ل قد يوصى باستخدام الوسائط المسببة للتآكل أو الفولاذ المقاوم للصدأ أو المواد الخاصة.
س 4: هل يمكن قفل الصمام في الوضعين المفتوح والمغلق؟
اعتمادًا على تصميم المقبض ولوحة القفل، يمكن تكوين الصمام ليقفل في الوضع المطلوب. يرجى تأكيد متطلبات القفل الخاصة بك قبل الطلب.
س5: ما هي أنواع الاتصال المتوفرة؟
تشتمل الخيارات الشائعة على وصلات ملولبة أو ذات حواف أو ملحومة أو مخصصة حسب تصميم الصمام ومواصفاته application.
س 6: هل الفولاذ الكربوني مناسب للاستخدام الخارجي؟
يمكن استخدام الفولاذ الكربوني في الهواء الطلق مع الطلاء المناسب أو المعالجة المضادة للتآكل. للتآكل الشديد البيئات، قد تكون هناك حاجة إلى حماية إضافية أو الفولاذ المقاوم للصدأ.
س 7: ما هي المعلومات المطلوبة لعرض الأسعار؟
يرجى تقديم حجم الصمام، ومعدل الضغط، ونوع الاتصال، والمتوسطة، ودرجة حرارة العمل، والكمية، وأي شيء خاص المتطلبات.
