1 قطعة صمامات كروية

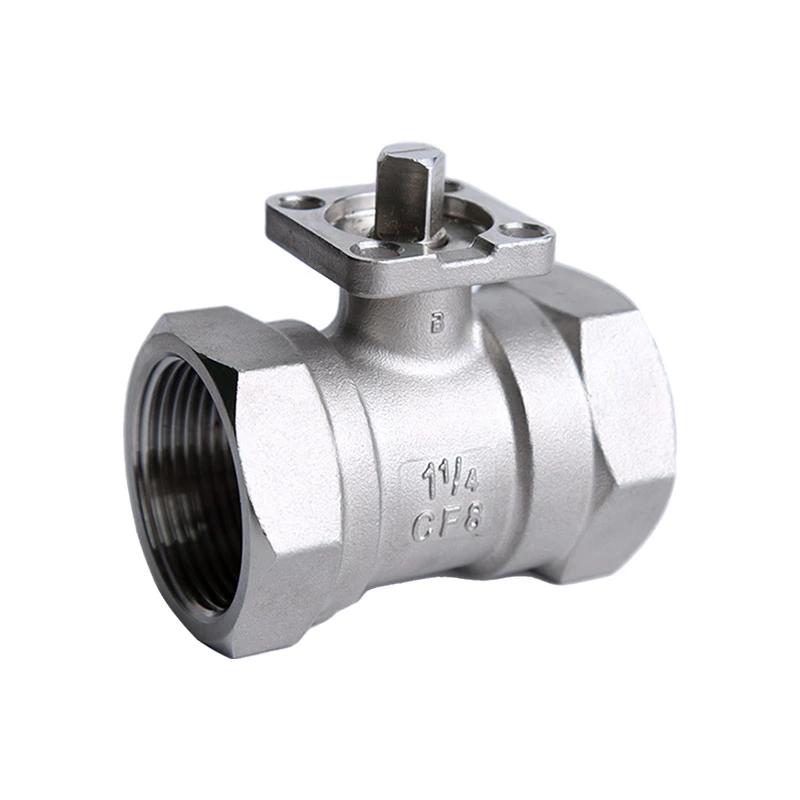

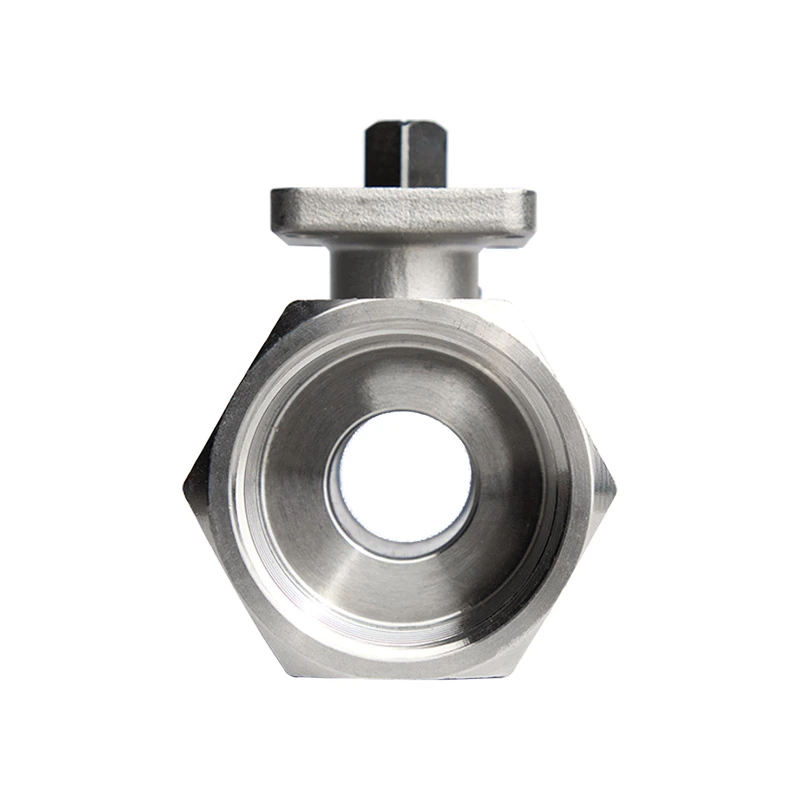

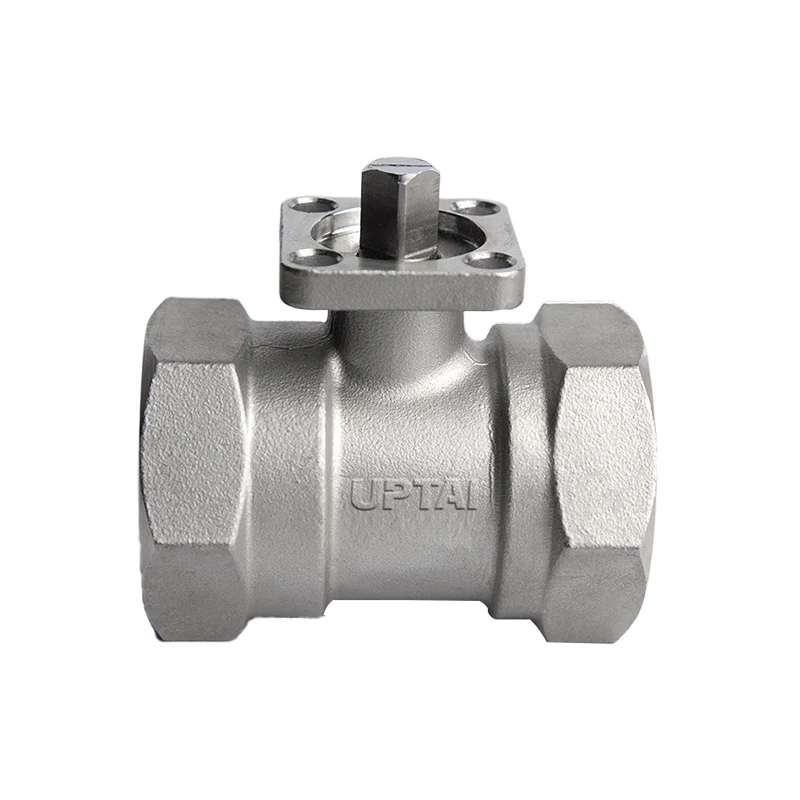

1 قطعة صمام كروي مثبت مباشرة من الفولاذ المقاوم للصدأ
Shangtai Valve هي شركة تصنيع محترفة المصدر لصمام كروي مثبت مباشرة من الفولاذ المقاوم للصدأ قطعة واحدة، مصمم للتطبيقات التي تتطلب مشغلات أو ملحقات أخرى. يتم اختبار جميع مواد الصمامات بواسطة مطياف للتحقق من محتوى النيكل والكروم. تتوفر الأحجام من 1/2 بوصة إلى 2 بوصة، مع خيارات مواد متعددة. وهي توفر حلاً موثوقًا لمصنعي معدات OEM والموزعين ومشاريع التحكم في السوائل الصناعية.
عندما يكون الصمام الكروي اليدوي التقليدي مزودًا بمحرك، قد تكون هناك حاجة إلى أقواس ووصلات إضافية للتركيب والمحاذاة. قد يؤدي ذلك إلى جعل التثبيت أكثر تعقيدًا ويتطلب تعديلًا إضافيًا بين صمام والمحرك.
يوفر تصميم التثبيت المباشر لصمام Shangtai واجهة تركيب المحرك على الصمام، مما يقلل الحاجة إلى ذلك مكونات تركيب إضافية. كما يساعد الاتصال المدمج بين الصمام والمشغل على تبسيط عملية التثبيت والتركيب الحفاظ على انتقال دقيق.
تم تطوير هذا الصمام الكروي ذو التركيب المباشر المصنوع من الفولاذ المقاوم للصدأ قطعة واحدة استجابةً لمتطلبات العملاء في الخارج لـ صمام من قطعة واحدة متوافق مع المحركات. قامت شركة Shangtai بتطوير الأدوات وتحسين هيكل الصمام بناءً عليها متطلبات التطبيق هذه.
الصمام مناسب للمعدات الصناعية وأنظمة التحكم الآلي في السوائل حيث يوجد صمام مدمج و مطلوب اتصال المحرك.
معلمات المنتج
| الأبعاد الرئيسية: | 1/4" - 2" |
| فئة الضغط: | CL150 |
| معيار الموضوع: | معاهدة حظر الانتشار النووي، بسب |
| أقصى ضغط: | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع: | أسم B16.34 |
| الاختبار والتفتيش: | API598 |
| تصميم خاص: | جهاز القفل، الجذعية المضادة للانفجار |
| تقييمات درجة الحرارة والضغط: | أسم B16.34 |
| نوع المنفذ: | ميناء مخفض |
| نطاق درجة الحرارة: | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم: | أستم A351 CF8M(316) |
| مادة الكرة: | أستم A182 F304 |
| المواد الجذعية: | أستم A182 F304 |
| مادة المقعد: | ربتف (بتف + 15٪ فف) |
| خيارات: | المواد الأخرى متاحة عند الطلب. |

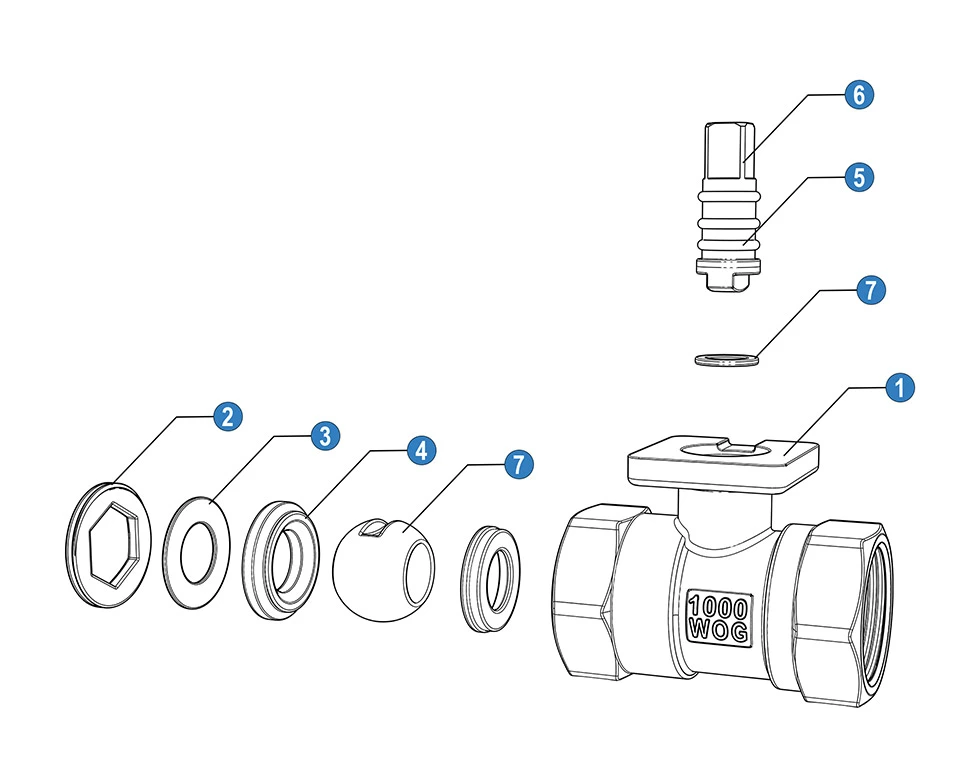

| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | كاب | سس 316 | سس 304 |
| 3 | غسالة | سس 316 | سس 304 |
| 4 | مقعد الكرة | بتف | بتف |
| 5 | يا الدائري | بتف | بتف |
| 6 | ينبع | سس 316 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

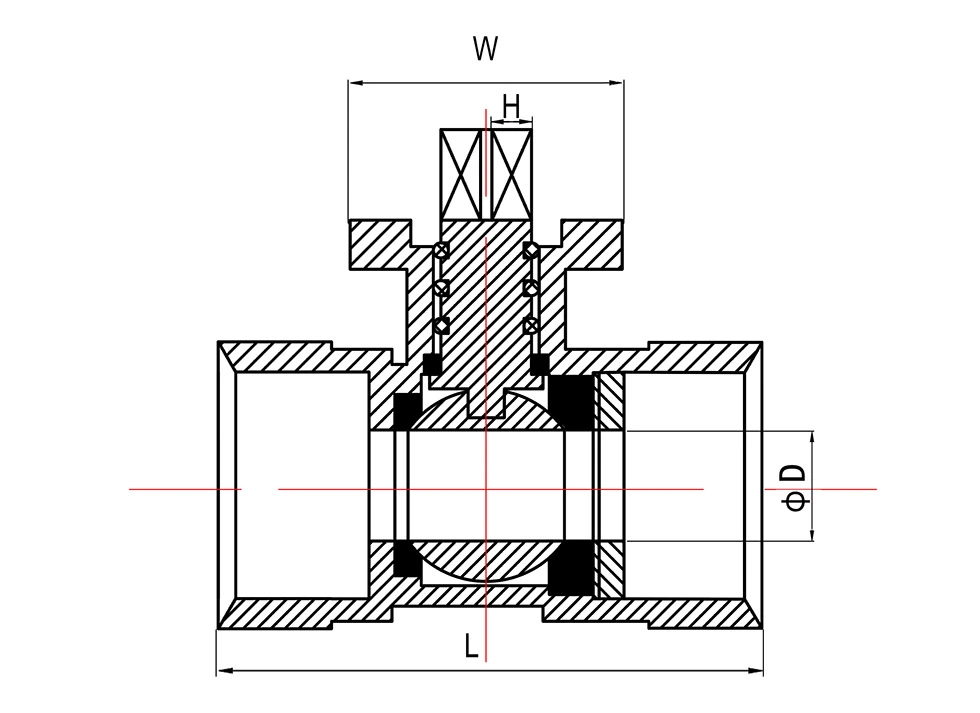

| مقاس | الأبعاد (مم) | |||
| D | W | H | ل(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
قيم كيلو فولت
Kv = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار ال صمام.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
المزايا الهندسية
حل تركيب المحرك المتكامل
تتيح منصة التركيب ISO المدمجة إمكانية الاتصال المباشر بالمحركات، مما يقلل الحاجة إلى الأقواس الخارجية والتقليل من مكونات التثبيت.
بالنسبة لمصنعي المعدات، هذا يعني:
- عملية تجميع أسرع
- تصميم المعدات النظيفة
- انخفاض تكلفة التثبيت
الأمثل لتصنيع معدات OEM
على عكس الصمامات الكروية اليدوية القياسية، تم تصميم هذا الصمام الكروي ذو التركيب المباشر المصنوع من الفولاذ المقاوم للصدأ قطعة واحدة مع التشغيل الآلي التكامل في الاعتبار. فهو يساعد عملاء OEM على تطوير معدات مدمجة بمكونات خارجية أقل وأسهل الوصول إلى الصيانة.
إمكانية تتبع المواد والموثوقية
نقوم بإجراء اختبار الطيف على مواد الفولاذ المقاوم للصدأ للتحقق من محتوى النيكل والكروم من قبل الإنتاج، مما يضمن أداء المواد المتسقة.
توفر خيارات الفولاذ المقاوم للصدأ المتوفرة مقاومة موثوقة للتآكل لتطبيقات السوائل الصناعية.
هيكل صمام مدمج من قطعة واحدة
يوفر تصميم الجسم المكون من قطعة واحدة ما يلي:
- تقليل مخاطر التسرب
- صيانة بسيطة
- تركيب موفر للمساحة
إنها مناسبة للمعدات التي تكون فيها مساحة التثبيت والموثوقية طويلة المدى مهمة.
التصنيع الدقيق للتشغيل المستقر
يتم تصنيع كل صمام باستخدام تقنية المعالجة الدقيقة للحفاظ على الأبعاد الدقيقة والتشغيل السلس أداء اتصال موثوق به في ظل ظروف العمل الصناعية.
التطبيقات النموذجية
المعدات الصناعية الآلية
يستخدم كمكون مدمج للتحكم في التدفق في الآلات التي تتطلب تشغيل صمام يحركه المحرك.
أنظمة التحكم في العمليات
مناسبة لخطوط الأنابيب الصناعية التي تتطلب التحكم التلقائي في الفتح والإغلاق.
معدات معالجة المياه
يتم تطبيقه في أنظمة الترشيح والتنقية مع الإدارة الآلية للسوائل.
معدات التدفئة والتهوية وتكييف الهواء
يوفر تبديلًا موثوقًا للتدفق والتحكم في إيقاف التشغيل للأنظمة المرتبطة بنظام التدفئة والتهوية وتكييف الهواء (HVAC).
المعدات الصيدلانية والكيميائية
مناسب للتطبيقات التي تتطلب إنشاءات من الفولاذ المقاوم للصدأ وتحكمًا ثابتًا في السوائل.
دعم OEM من Shangtai
توفر Shangtai Valve حلول صمامات مخصصة للعملاء العالميين، بما في ذلك:
- اختيار المواد حسب ظروف العمل
- أحجام مخصصة ومعايير الاتصال
- دعم العلامة التجارية OEM
- القدرة على الإنتاج بالجملة
التعليمات
لماذا تختار الصمام الكروي المباشر بدلاً من الصمام الكروي القياسي؟
تم تصميم صمام كروي مباشر لتطبيقات الأتمتة. يسمح بتثبيت المحركات مباشرة، تقليل المكونات الإضافية وتبسيط تجميع النظام.
ما نوع المحركات التي يمكن تركيبها على الصمام الكروي ذو التركيب المباشر المصنوع من الفولاذ المقاوم للصدأ قطعة واحدة؟
يمكن مطابقة الصمام مع المحركات الهوائية والكهربائية من خلال منصة التثبيت ISO.
هل هذا الصمام مناسب لمعدات OEM؟
نعم. الهيكل المدمج والتصميم الجاهز للتشغيل يجعلها مناسبة لمصنعي الآلات والأتمتة تكامل النظام.
كيف يتحكم صمام Shangtai في جودة المواد؟
يتم فحص المواد الخام المصنوعة من الفولاذ المقاوم للصدأ من خلال اختبار المطياف للتحقق من التركيب والحفاظ على الإنتاج الاتساق.
