3 قطعة صمامات كروية

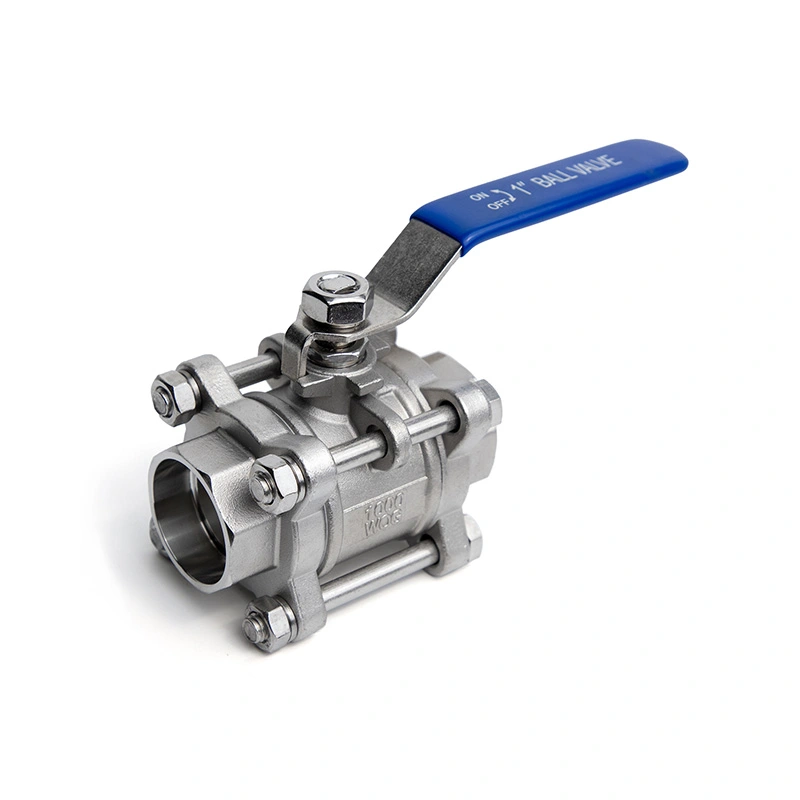

3 قطع من صمام كروي من الفولاذ المقاوم للصدأ بأطراف ملحومة بالمقبس
بالنسبة للأنابيب الصناعية ذات الوصلات الملحومة، يجمع الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو النهايات الملحومة بالمقبس 3 قطع بين هيكل من الفولاذ المقاوم للصدأ وهيكل من ثلاث قطع ونهايات ملحومة بالمقبس لتركيب خطوط الأنابيب المدمجة. تقدم Shangtai هذا التكوين لأنظمة معالجة النفط والغاز والكيماويات ومعالجة المياه، مع عروض أسعار المصنع والطلبات المجمعة وخدمة OEM القائمة على المواصفات المتاحة لمتطلبات المشروع المختلفة.
يجمع الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأطراف الملحومة بالمقبس المكون من 3 قطع بين هيكل من الفولاذ المقاوم للصدأ مكون من ثلاث قطع مع نهايات ملحومة بالمقبس لتوصيلات خطوط الأنابيب المدمجة والدائمة. يسمح هيكل الجسم المنقسم بالوصول إلى الأختام الداخلية والمكونات الأخرى القابلة للخدمة بعد عزل الصمام وتقليل الضغط. يدعم ممر تدفق المنفذ الكامل مقاومة التدفق المنخفض، بينما يوفر تصميم الكرة والمقعد إغلاقًا ثنائي الاتجاه للسوائل المتوافقة. إنها مناسبة لأنابيب الضغط العالي في النفط والغاز والمعالجة الكيميائية ومعالجة المياه والأنظمة الصناعية الأخرى.
الأبعاد الرئيسية
| مقاس | 1/4"-6" |
| فئة الضغط | CL150 |
| معيار الموضوع | جنوب غرب |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

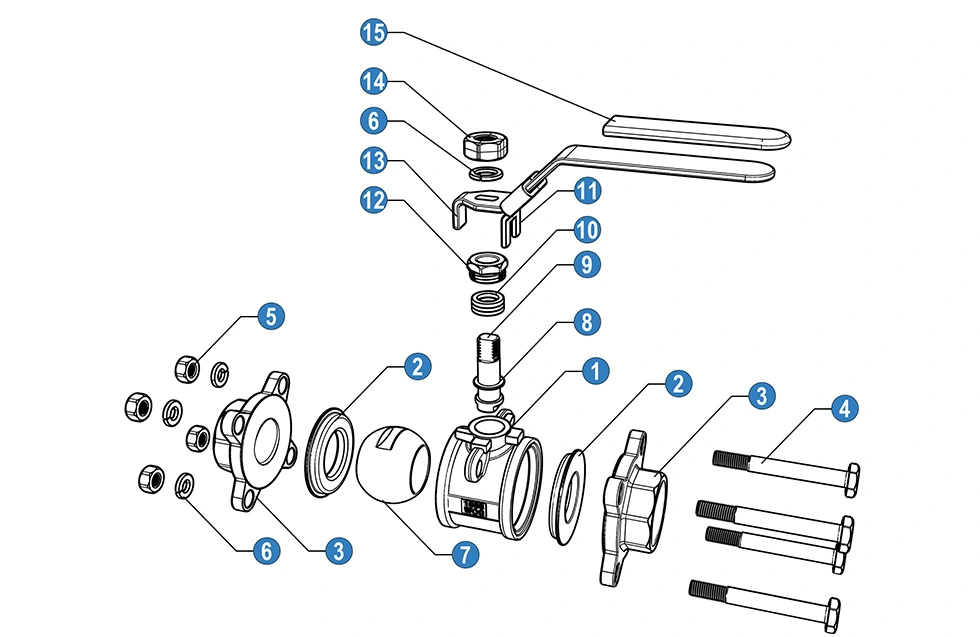

| لا | اسم | المادة (*ن/ب) | المادة (*ن/ب) |
| 1 | جسم | سس 316 | سس 304 |
| 2 | مقعد الكرة | بتف | بتف |
| 3 | كاب | سس 316 | سس 304 |
| 4 | بولت | سس 304 | سس 304 |
| 5 | بندق | سس 304 | سس 304 |
| 6 | ربيع | سس 304 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | التعبئة الجذعية | بتف | بتف |
| 11 | قفل | سس 304 | سس 304 |
| 12 | غدة | سس 316 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | بندق | سس 304 | سس 304 |
| 15 | مقبض | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
* N: ينتهي الخيط وفقًا لـ ANSl B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP

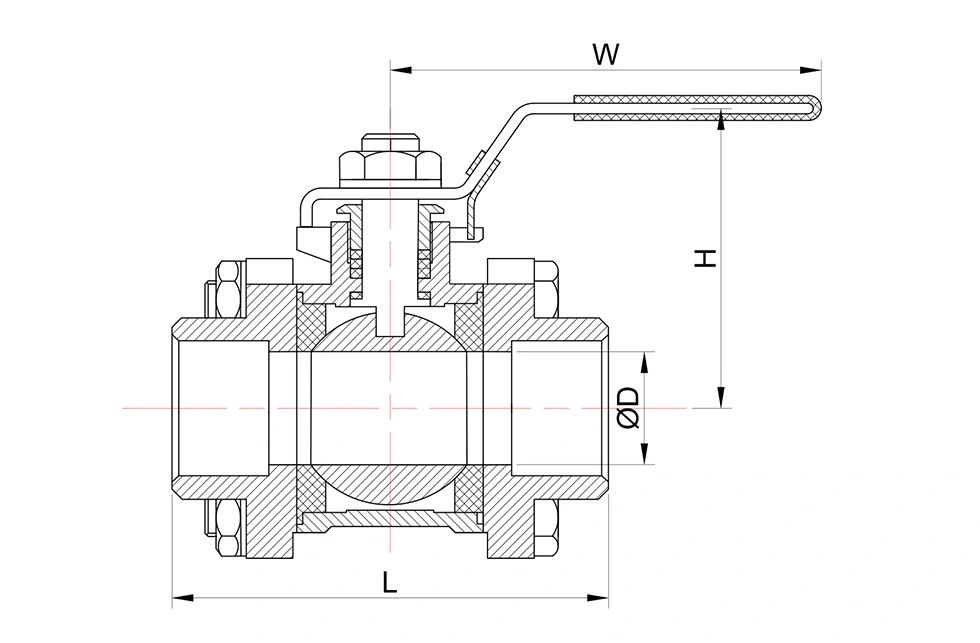

| مقاس | د (مم) | ث (مم) | همم) | لتر (مم) | الوزن (كجم) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 11/4" | 32 | 128 | 75 | 95 | 1.28 |
| 11/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 21/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
قيم كف
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 بار عبر الصمام.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
وظائف الصمام والميزات الرئيسية
1. اتصال لحام المقبس
يتم تشكيل نهايات اللحام بالمقبس وفقًا لأبعاد الاتصال المحددة للتركيب الملحوم باستخدام الأنابيب المتوافقة. يتم استخدام هذا الاتصال بشكل شائع في الخطوط الصناعية ذات التجويف الصغير حيث يلزم وجود وصلة دائمة بين الأنابيب والصمامات. يجب أن يتبع اللحام مواصفات وإجراءات الأنابيب المعمول بها.
2. جسم من ثلاث قطع
يسمح الجسم المثبت بمسامير من ثلاث قطع بالوصول إلى المكونات الداخلية للصمام بعد عزل خط الأنابيب وخفض الضغط. يمكن فحص الأختام والأجزاء الأخرى القابلة للخدمة أو استبدالها دون استبدال مجموعة الصمامات بالكامل.
3. ختم الكرة والمقعد
تدور الكرة على المقعد لفتح أو إغلاق ممر التدفق. يوفر الصمام الإغلاق في كلا اتجاهي التدفق عندما يكون المقعد المحدد ومواد الختم مناسبة لظروف الخدمة. كما يسمح ممر التدفق للسائل بالمرور عبر الصمام مع وجود عائق محدود عند فتحه بالكامل.
4. البناء من الفولاذ المقاوم للصدأ
يتوفر البناء من الفولاذ المقاوم للصدأ للتطبيقات التي تتضمن وسائط مائية وزيتية وغازية وكيميائية متوافقة. يجب أن يأخذ اختيار المواد في الاعتبار تكوين السائل وتركيزه ودرجة حرارة التشغيل والضغط وظروف التآكل.
حول شانغتاي
يقع مقر Shangtai في Wenzhou، Zhejiang، الصين، وتقوم بتصنيع الصمامات الصناعية للأسواق المحلية وأسواق التصدير. وتغطي أنشطتها الإنتاجية التصنيع، وتجميع الصمامات، واختبار الضغط، والفحص، ووضع علامات على المنتج.
نظام إدارة الجودة معتمد وفقًا لمعيار ISO 9001، وتتوفر وثائق CE للمنتجات المعمول بها. يمكن أن يشمل الفحص فحص المواد الواردة، والفحص أثناء العملية، وفحص الصمام النهائي، وفحوصات ما قبل الشحن وفقًا لمتطلبات الطلب.
بالنسبة للصمامات الكروية الملحومة بالمقبس، يمكن توفير تكوينات توصيل مختلفة وفقًا للأبعاد المطلوبة والمعايير المعمول بها. تتوفر تكوينات لحام المقبس من النوع A والنوع B لمتطلبات محددة، مع تأكيد أبعاد الاتصال قبل الإنتاج.
التعليمات
1. ما هو الفرق بين وصلات لحام المقبس والوصلات الملولبة؟
تستخدم وصلات لحام المقبس وصلة ملحومة بين الصمام والأنبوب، بينما تعتمد التوصيلات الملولبة على خيوط الأنابيب المطابقة. يتم تحديد نهايات لحام المقبس بشكل شائع للأنابيب ذات التجويف الصغير حيث يلزم وجود اتصال ملحوم دائم. يعتمد التوصيل المناسب على معايير الأنابيب والضغط ودرجة الحرارة ومتطلبات التثبيت.
2. هل تتوفر تكوينات مختلفة للحام المقبس؟
نعم. يمكن توفير تكوينات مختلفة للحام المقبس وفقًا للأبعاد المطلوبة ومعايير الأنابيب المعمول بها. يجب التأكد من نوع الاتصال ومتطلبات الأبعاد قبل الإنتاج، خاصة بالنسبة لاستبدال الصمامات ومشاريع التصدير.
3. هل يمكن فتح الصمام للصيانة الداخلية؟
نعم. يمكن فصل الجسم المكون من ثلاث قطع بعد عزل خط الأنابيب وخفض الضغط، مما يسمح بفحص أو استبدال الأختام الداخلية والمكونات الأخرى القابلة للخدمة. لا ينبغي تفكيك الصمام أثناء ضغط خط الأنابيب.
4. ما هي المستندات المتوفرة مع الصمام؟
يمكن توفير وثائق ISO 9001 وCE للتكوينات المعمول بها. يمكن أيضًا توفير وثائق المواد وسجلات الفحص وتقارير الاختبار ورسومات المنتج وفقًا لمتطلبات الطلب والمشروع.
5. ما هي التطبيقات المناسبة لصمام كروي من الفولاذ المقاوم للصدأ بأطراف ملحومة بمقبس 3 قطع؟
يمكن استخدام الصمام للسوائل المتوافقة في النفط والغاز والبتروكيماويات والمعالجة الكيميائية ومعالجة المياه وتوليد الطاقة والأنابيب الصناعية العامة. يجب اختيار المواد والمقعد ومكونات الختم وفقًا للوسط الفعلي والضغط ودرجة الحرارة.
6. ما هي المعلومات المطلوبة لاختيار الصمام؟
تتضمن المعلومات الأساسية حجم الصمام ومعدل الضغط وأبعاد اللحام بالمقبس ووسط العمل وضغط التشغيل ودرجة الحرارة والجسم ومواد الختم والكمية والمعايير المطبقة. بالنسبة لمشاريع الاستبدال، يمكن أيضًا توفير رسومات الصمامات الحالية أو معلومات الأبعاد للتأكيد.
