3 قطعة صمامات كروية

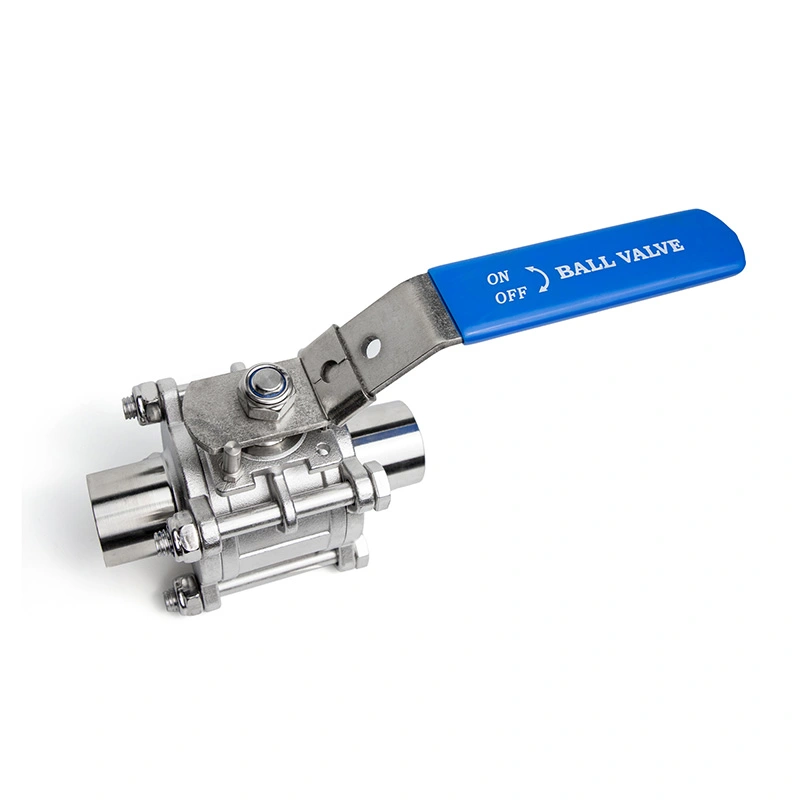

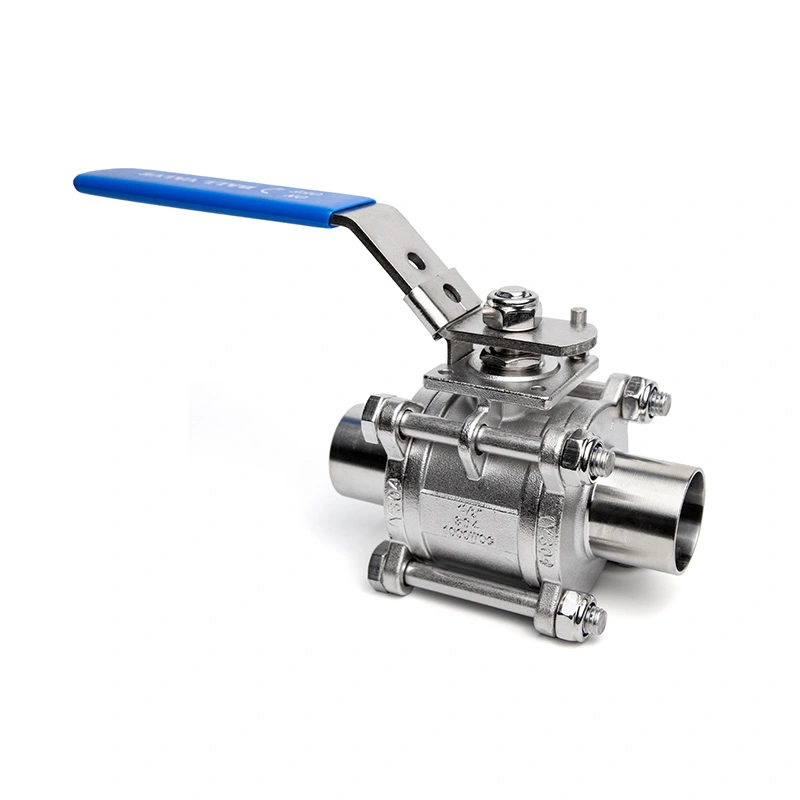

3 قطع صمام كروي صحي مغلف بالكامل وملحوم بعقب
يتوفر صمام الكرة الصحية Shangtai المكون من 3 قطع والمغلف بالكامل والملحوم بعقب من الفولاذ المقاوم للصدأ 304/316 مع نهايات ملحومة بعقب منتهية بحوالي Ra 0.15μm. تم تصميم موانع التسرب المغلفة بالكامل ومسار التدفق الداخلي السلس لتقليل بقايا المنتج ودعم تنظيف CIP/SIP. تتوفر وثائق ISO 9001 وCE للتكوينات القابلة للتطبيق، مما يجعل الصمام مناسبًا لأنظمة معالجة السوائل الصحية.
يستخدم صمام الكرة الصحية الملحوم بعقب المغلف بالكامل والمكون من 3 قطع نهايات ملحومة للتوصيل الدائم بأنظمة الأنابيب الصحية. يتم تشكيل الأسطح الداخلية والخارجية لنهايات اللحام إلى خشونة سطح تبلغ حوالي 0.15 ميكرومتر، مما يوفر سطح لحام أملس ويقلل المناطق التي قد تتراكم فيها البقايا حول المفصل.
يستخدم الصمام أختام مغلفة بالكامل، مع عنصر الختم المرن المحاط بهيكل وقائي سلس للحد من الفجوات المكشوفة واحتباس المنتج. متوفر في الفولاذ المقاوم للصدأ 304 أو 316، ويمكن تزويده بممر تدفق داخلي مصقول للمعالجة الصحية وتنظيف CIP/SIP. يسمح البناء المكون من ثلاث قطع بالوصول إلى مكونات الختم الداخلية للفحص والاستبدال بعد عزل الصمام وتقليل الضغط.
الأبعاد الرئيسية
| مقاس | 1/4"-6" |
| فئة الضغط | CL150 |
| ينتهي اللحام الصحي | EN10357 (DIN11850) / ISO1127 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

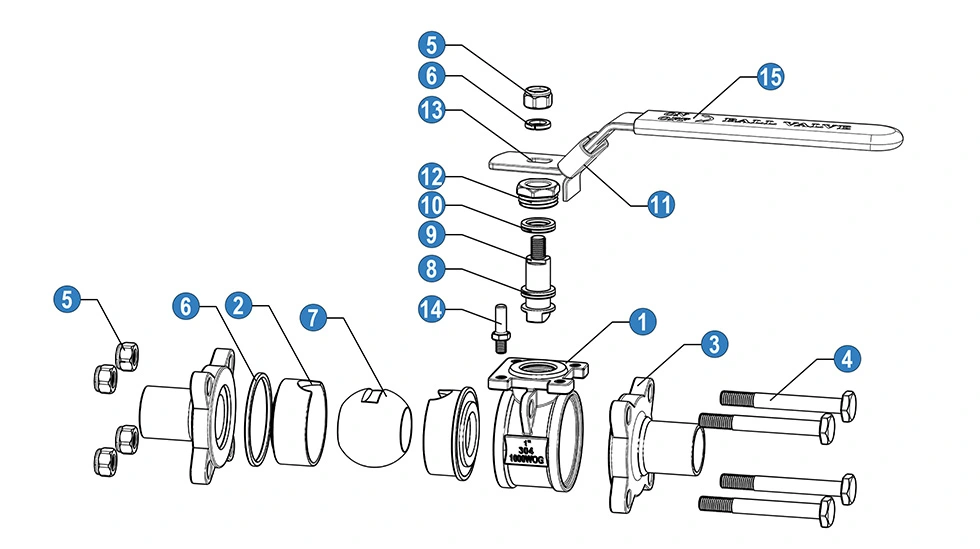

| لا | اسم | المادة (*ن/ب) | |
| 1 | جسم | سس 316 | سس 304 |
| 2 | مقعد الكرة | بتف | بتف |
| 3 | كاب | سس 316 | سس 304 |
| 4 | بولت | سس 304 | سس 304 |
| 5 | بندق | سس 304 | سس 304 |
| 6 | غسالة الربيع | سس 304 | سس 304 |
| 7 | كرة | سس 316 | سس 304 |
| 8 | حلقة الاحتكاك | بتف | بتف |
| 9 | ينبع | سس 316 | سس 304 |
| 10 | التعبئة الجذعية | بتف | بتف |
| 11 | جهاز القفل | سس 304 | سس 304 |
| 12 | غدة | سس 316 | سس 304 |
| 13 | مقبض | سس | سس |
| 14 | وقف دبوس | سس 201 | سس 201 |
| 15 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
· N: ينتهي الخيط وفقًا لـ ANSl B 2.1 NPT
· B: ينتهي الخيط وفقًا لـ BS21 BSP

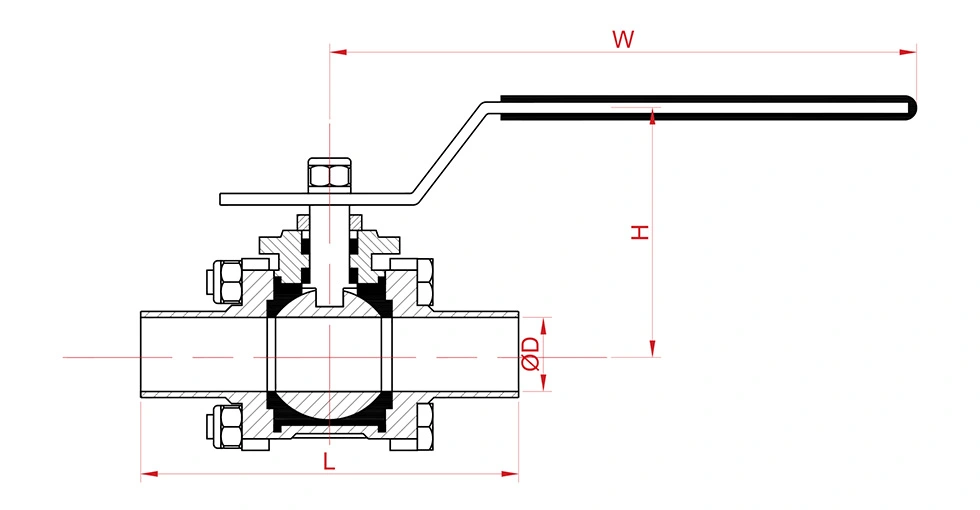

الأبعاد العامة
| مقاس | الأبعاد (مم) | الوزن (كجم) | |||
| D | W | H | ل(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
قيم كيلو فولت
Kv (m3/h) = معدل تدفق المياه بالمتر المكعب في الساعة والذي سيؤدي إلى انخفاض الضغط بمقدار 1 ب شريط عبر الصمام.
| مقاس | الأبعاد (مم) | الوزن (كجم) | |||
| D | W | H | ل(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
مزايا المنتج
1. نهايات اللحام التناكبي التي تم تحويلها بدقة
تم تصنيع كل من الأسطح الداخلية والخارجية لأطراف اللحام بدقة إلى Ra ≈ 0.15μm، مما يضمن محورية عالية و ملاءمة محكمة مع خطوط الأنابيب الصحية في الموقع، مما يضمن جودة لحام مستقرة ويزيل المخاطر الصحية الخفية في مفاصل الاتصال.
2. هيكل الختم مغلف بالكامل
تصميم الختم المغلف بالكامل يغلف قلب الختم المرن تمامًا، مما يزيل فجوات المطاط الصناعي المكشوفة مناطق احتباس السوائل. فهو يمنع بشكل فعال التراكم المتوسط والنمو الميكروبي، ويحافظ على المدى الطويل الأداء الصحي وتبسيط إجراءات التنظيف.
3. فولاذ مقاوم للصدأ بدرجة صحية ممتازة
يتوفر الصمام بخيارات من الفولاذ المقاوم للصدأ 304 و316، ويوفر مقاومة ممتازة للتآكل وميكانيكية القوة. يضمن مسار التدفق الداخلي المصقول كالمرآة نقلًا سلسًا للسوائل بأقل قدر من المقاومة بشكل كامل الامتثال لمتطلبات الأنابيب الصناعية الصحية.
4. هيكل مقسم 3 قطع لسهولة الصيانة
يسمح الجسم المقسم المكون من ثلاث قطع بالتفكيك الكامل واستبدال الختم مباشرة على خط الأنابيب دون قطعه الخط بأكمله، مما يقلل بشكل كبير من وقت توقف النظام ويقلل تكاليف التشغيل والصيانة اليومية.
التعليمات
1. ما هي الشهادات التي يمتلكها هذا الصمام الكروي الصحي؟
نظام الإنتاج الخاص بنا معتمد وفقًا لمعايير ISO 9001، وتتوفر وثائق CE لتكوينات الصمامات الكروية الصحية المطبقة. يمكن تأكيد الشهادات والوثائق المتاحة وفقًا لمتطلبات المنتج والطلب المحددة.
2. ما هي مواد الجسم المتوفرة لهذا الصمام؟
خيارات مواد الجسم القياسية هي 304 من الفولاذ المقاوم للصدأ و316 من الفولاذ المقاوم للصدأ. يمكن اختيار الدرجة المناسبة وفقًا لوسط العمل ودرجة الحرارة وظروف التآكل.
3. ما هي دقة تصنيع أطراف اللحام التناكبي؟
يتم تشكيل الأسطح الداخلية والخارجية لأطراف اللحام التناكبي بحيث تصل إلى خشونة سطح تبلغ حوالي 0.15 ميكرومتر. وهذا يوفر سطح لحام أملس ويدعم التوصيل المناسب مع الأنابيب الصحية المتوافقة.
4. ما هي الميزات الرئيسية للصمام الكروي الصحي الملحوم بعقب مغلف بالكامل المكون من 3 قطع؟
يجمع الصمام بين نهايات اللحام التناكبي والأختام المغلفة بالكامل والبنية المصنوعة من الفولاذ المقاوم للصدأ 304 أو 316. التكوين الداخلي السلس مناسب لأنظمة المعالجة الصحية التي تتطلب تنظيف CIP أو SIP.
5. هل يمكننا زيارة المصنع الخاص بك للتفتيش في الموقع؟
نعم. يقع المصنع في Wenzhou، Zhejiang، الصين، على بعد حوالي 10 دقائق بالسيارة من مطار Wenzhou. يمكن ترتيب زيارات المصنع مسبقًا، مع توفير دعم الاستقبال وفقًا لجدول الزيارة.
