3 قطعة أطراف ملحومة بعقب صمام كروي من الفولاذ المقاوم للصدأ ساق ممتدة

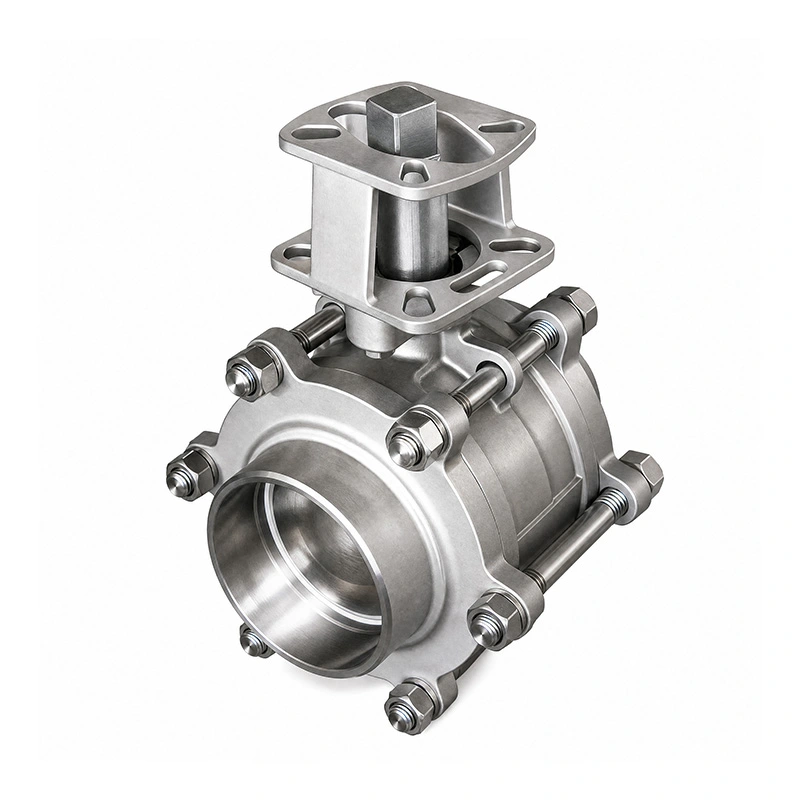

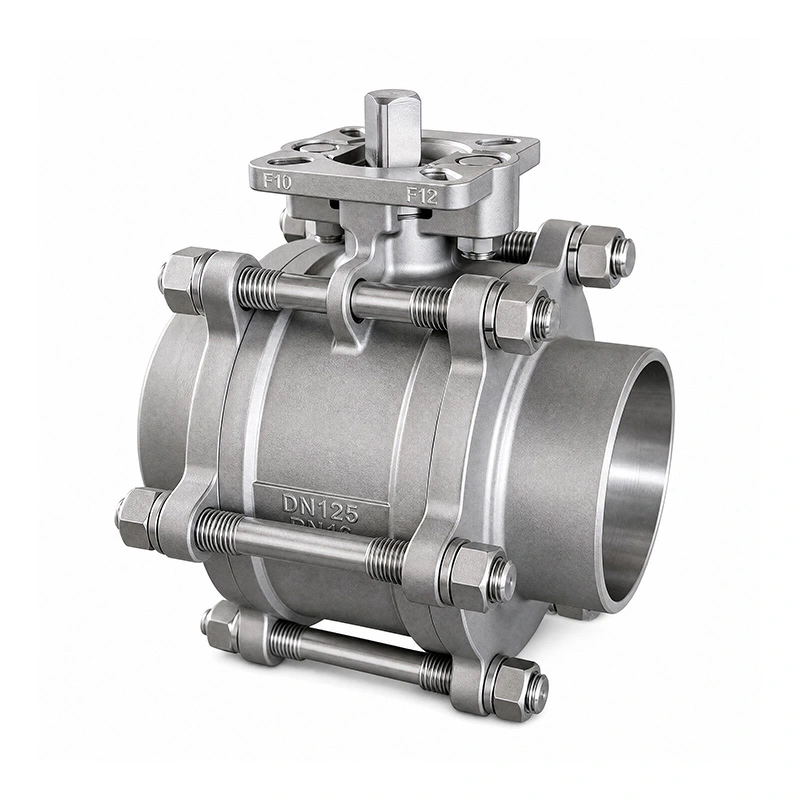

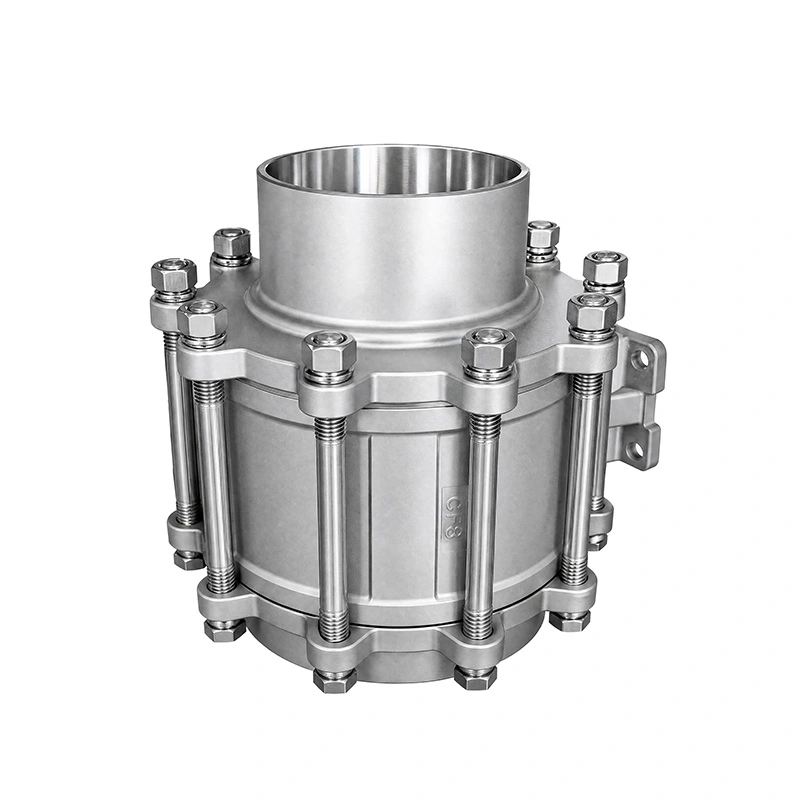

Shangtai 3PC نهايات ملحومة بعقب صمام كروي من الفولاذ المقاوم للصدأ يتميز الجذع الممتد بنهايات ملحومة بعقب وساق ممتد لخطوط الأنابيب المعزولة والتطبيقات الأخرى ذات الوصول المحدود للصمام. يدعم الهيكل المصنوع من الفولاذ المقاوم للصدأ التحكم في السوائل الصناعية، بينما تسمح وسادة التثبيت ISO 5211 بتركيب مشغل هوائي أو كهربائي. تتوفر وثائق ISO 9001 وCE للتكوينات المعمول بها.
يتميز الجذع الممتد للصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأطراف الملحومة بعقب 3 قطع بنهايات ملحومة بعقب لتوصيل خط أنابيب دائم وساق ممتد للتطبيقات حيث يجب وضع نقطة تشغيل الصمام بعيدًا عن الأنبوب. يسمح الجسم المكون من ثلاث قطع بالوصول إلى المكونات الداخلية للصيانة، بينما تدعم لوحة التثبيت ISO 5211 التثبيت المباشر للمشغلات الهوائية أو الكهربائية.
الأبعاد الرئيسية
| مقاس | 1/4" - 8" |
| فئة الضغط | CL150 |
| ينتهي اللحام بعقب | أسم B16.25 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |
ميزات المنتج
1. اتصال خط الأنابيب الملحوم بعقب
يستخدم الصمام نهايات ملحومة بعقب تم تصنيعها وفقًا لـ ASME B16.25. يوفر لحام الصمام مباشرة في خط الأنابيب اتصالاً ثابتًا بدون وصلات ملولبة أو ذات حواف، مما يجعل هذا التكوين مناسبًا لتركيبات الأنابيب الصناعية الدائمة.
2. تكوين الجذع الممتد
يوفر الجذع الممتد خلوص تشغيل إضافي بين المقبض أو المحرك وخط الأنابيب. يكون ذلك مفيدًا عندما يحد العزل أو ترتيب الأنابيب أو ظروف التثبيت من الوصول إلى ساق الصمام القياسي.
3. جسم مكون من ثلاث قطع للصيانة
يوفر البناء المكون من ثلاث قطع إمكانية الوصول إلى مكونات الصمام الداخلي عند الحاجة إلى الفحص أو الاستبدال. يمكن صيانة المقعد ومكونات الختم دون استبدال مجموعة الصمام الكاملة.
4. بناء صمام الفولاذ المقاوم للصدأ
يستخدم الجذع الممتد للصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأطراف الملحومة بعقب 3 قطع ASTM A351 CF8M (316) للجسم وASTM A182 F316 للكرة والساق. تم تحديد مقعد RPTFE لنطاق درجة الحرارة المدرج من -25 درجة مئوية إلى 150 درجة مئوية.
تركيب المحرك
تم تجهيز الصمام بلوحة تثبيت ISO 5211 للتركيب المباشر للمشغل. يمكن اختيار المحركات الهوائية أو الكهربائية وفقًا لحجم الصمام وعزم دوران التشغيل ومتطلبات التحكم. يجب فحص واجهة تركيب المشغل قبل الطلب لضمان التوافق.
المعايير والتفتيش
يتبع التصميم والتصنيع ASME B16.34، مع نهايات ملحومة تناكبية بناءً على ASME B16.25. يتم إجراء اختبار الصمامات وفحصها وفقًا لمعيار API 598. كما تتم الإشارة إلى تقييمات درجة حرارة الضغط إلى ASME B16.34.
يغطي فحص الإنتاج التحقق من المواد واختبار الضغط وفحص الختم وفحص الصمامات النهائية. يمكن توفير تقارير اختبار المواد ووثائق المنتج المعمول بها وفقًا لتكوين الصمام ومتطلبات الطلب.
التطبيقات
تم تصميم الجذع الممتد للصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأطراف الملحومة بعقب 3 قطع لأنظمة الأنابيب الصناعية التي تتطلب اتصالًا ملحومًا دائمًا وتشغيل صمام يمكن الوصول إليه. وتشمل التطبيقات النموذجية المعالجة الكيميائية، وأنظمة البتروكيماويات، والمعدات الصيدلانية، وتجهيز الأغذية والمشروبات، وتوليد الطاقة ومعالجة المياه.
قبل الاختيار، تأكد من وسط خط الأنابيب والضغط ودرجة الحرارة وحجم الأنبوب ومواصفات اللحام ومساحة التثبيت المتاحة. يجب أيضًا التحقق من توافق مواد الصمام وتكوين المقعد مع وسط الخدمة.
التعليمات
1. ما هي التطبيقات الرئيسية للصمام الكروي الفولاذي المقاوم للصدأ ذو النهايات الملحومة بعقب 3 قطعة؟
يتم استخدامه في أنظمة الأنابيب الصناعية حيث يلزم وجود اتصال ملحوم ووصول ممتد للصمام. وتشمل التطبيقات أنظمة معالجة المواد الكيميائية والبتروكيماوية والأدوية والأغذية والمشروبات والطاقة والمياه.
2. ما هو المعيار الذي ينطبق على الأطراف الملحومة بعقب؟
يتم تحديد الأطراف الملحومة بعقب حسب ASME B16.25. يجب فحص مواصفات اللحام وفقًا لتصميم خط الأنابيب قبل التثبيت.
3. هل يمكن تركيب المحرك مباشرة؟
نعم. يحتوي الصمام على وسادة تثبيت ISO 5211 لتركيب مشغل هوائي أو كهربائي. يجب أن يعتمد اختيار المشغل على حجم الصمام وعزم دوران التشغيل ومتطلبات التحكم.
4. ما هي المواد المستخدمة في التكوين القياسي؟
الجسم هو ASTM A351 CF8M (316)، في حين أن الكرة والساق هما ASTM A182 F316. المقعد القياسي هو RPTFE (PTFE+15%fv). المواد الأخرى متاحة عند الطلب.
5. ما هو الحد الأقصى للضغط ودرجة الحرارة؟
الحد الأقصى للضغط المدرج هو 285PSI، مع نطاق درجة حرارة من -25 درجة مئوية إلى 150 درجة مئوية. يجب تأكيد حدود التشغيل الفعلية وفقًا لحجم الصمام ومعدلات درجة حرارة الضغط المتوسطة والمطبقة.
6. هل يمكن تخصيص الصمام؟
نعم. يمكن توفير المواد وتكوينات المكونات الأخرى وفقًا للوسيط والضغط ودرجة الحرارة وظروف التثبيت المطلوبة.
