3 قطعة صمامات كروية

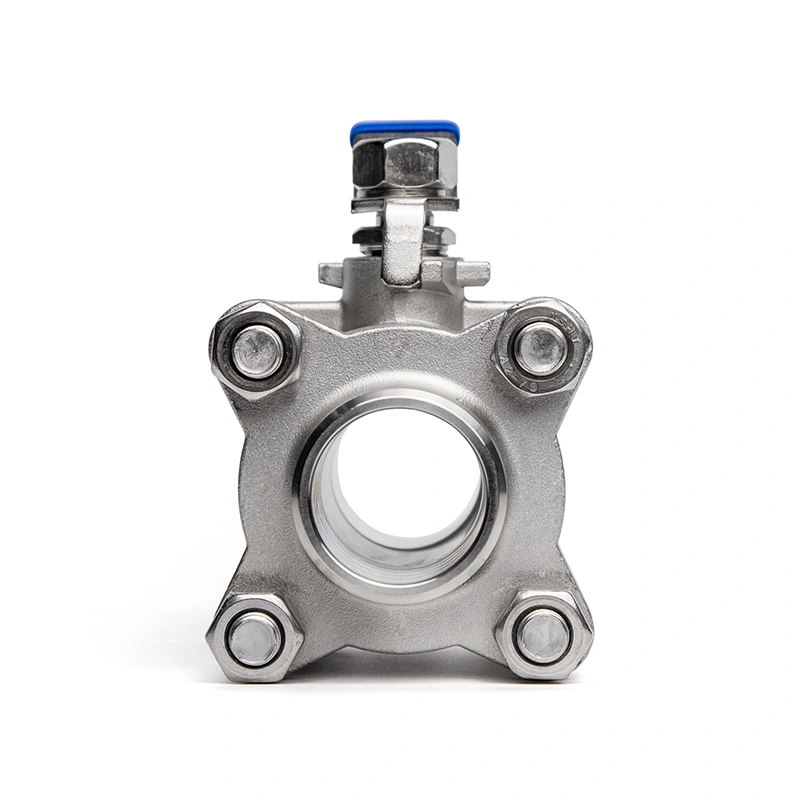

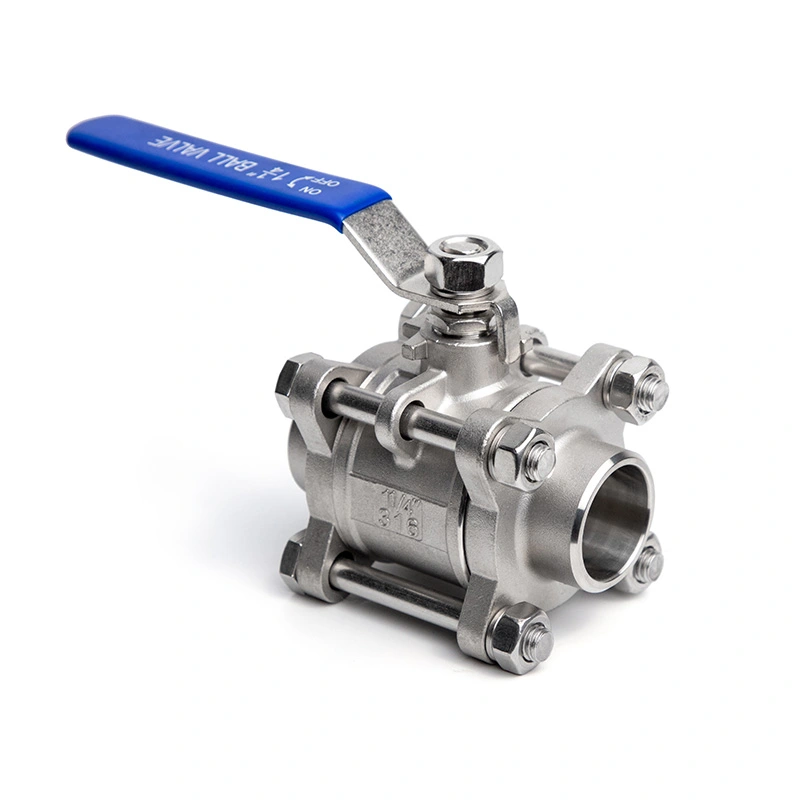

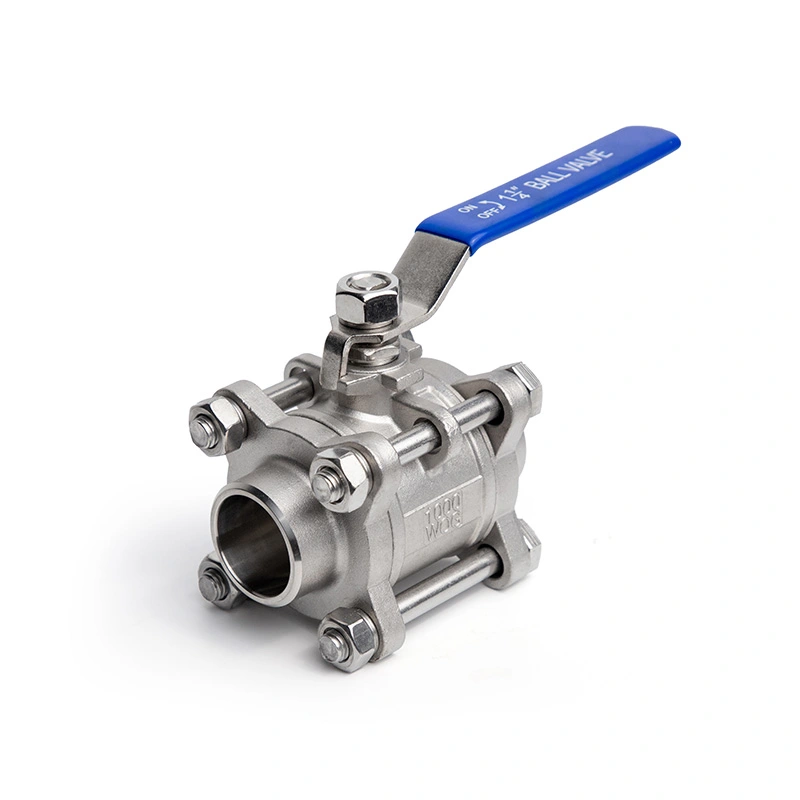

3 قطعة صمام كروي من الفولاذ المقاوم للصدأ بأطراف ملحومة بعقب
يتميز الصمام الكروي Shangtai 3PC ذو النهايات الملحومة من الفولاذ المقاوم للصدأ ببناء قوي مكون من 3 قطع ونهايات ملحومة بعقب مانعة للتسرب للأنابيب الصناعية ذات الضغط العالي. مصنوع من الفولاذ المقاوم للصدأ الفاخر مع مقاومة ممتازة للتآكل، مما يتيح إجراء صيانة مريحة في الخط. باعتبارنا مصنعًا مباشرًا يتمتع بمراقبة الجودة الصارمة والتعبئة المخصصة للتصدير، فإننا نقدم حلولًا موثوقة للتحكم في السوائل لتطبيقات متنوعة.
يتميز الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأطراف الملحومة بعقب 3 قطع بجسم من الفولاذ المقاوم للصدأ مكون من ثلاث قطع مع نهايات ملحومة بعقب لوصلات خطوط الأنابيب الدائمة. يسمح البناء المكون من ثلاث قطع بالوصول إلى المكونات الداخلية للفحص واستبدال الختم بعد عزل خط الأنابيب وخفض الضغط. يمكن اختيار مواد الختم وفقًا لوسط العمل والضغط ودرجة الحرارة. يتم استخدامه في أنظمة أنابيب البتروكيماويات والنفط والغاز ومعالجة المياه والطاقة الحرارية.
الأبعاد الرئيسية
| مقاس | 1/4" - 6" |
| فئة الضغط | CL150 |
| ينتهي اللحام بعقب | أسم B16.25 |
| أقصى ضغط | 285 رطل لكل بوصة مربعة |
| معايير التصميم والتصنيع | أسم B16.34 |
| الاختبار والتفتيش | API598 |
| تقييمات درجة الحرارة والضغط | أسم B16.34 |
| نطاق درجة الحرارة | -25 درجة مئوية ~ 150 درجة مئوية |
| مادة الجسم | أستم A351 CF8M(316) |
| مادة الكرة | أستم A182 F316 |
| المواد الجذعية | أستم A182 F316 |
| مادة المقعد | ربتف (بتف + 15٪ فف) |
| خيارات | المواد الأخرى متاحة عند الطلب. |

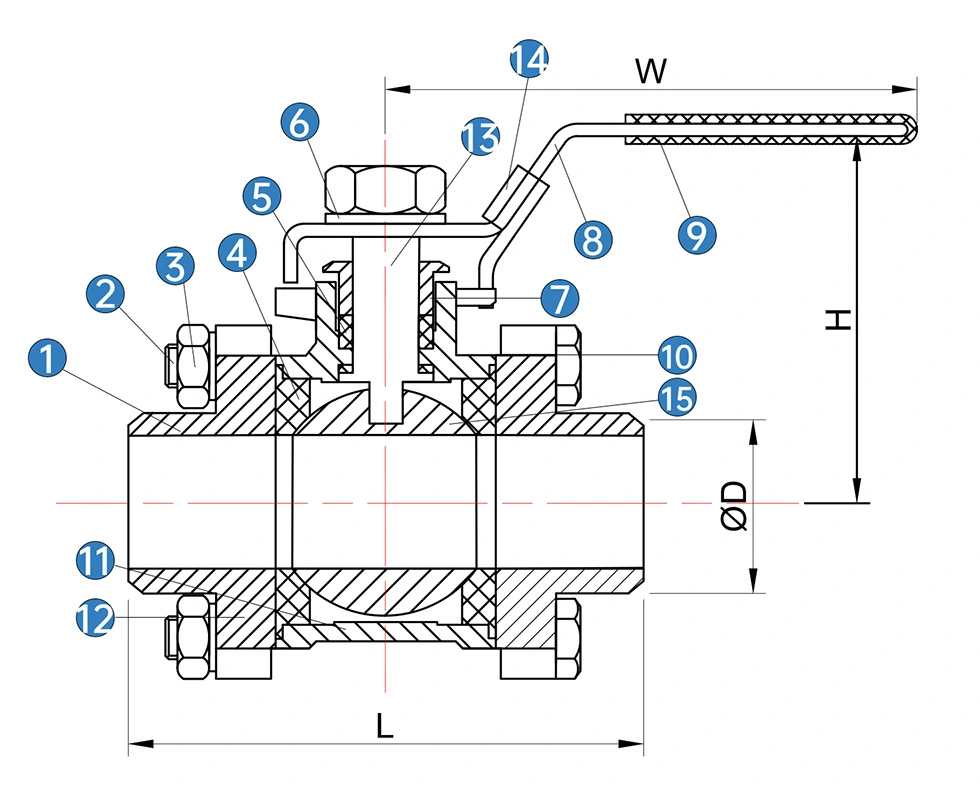

| لا | اسم | المادة (*ن/ب) | المادة (*ن/ب) |
| 1 | كاب | سس 316 | سس 304 |
| 2 | بولت | سس 304 | سس 304 |
| 3 | بندق | سس 304 | سس 304 |
| 4 | مقعد الكرة | بتف | بتف |
| 5 | التعبئة الجذعية | بتف | بتف |
| 6 | غسالة الربيع | سس 304 | سس 304 |
| 7 | غدة | سس 316 | سس 304 |
| 8 | مقبض | سس | سس |
| 9 | التعامل مع الأكمام | بولي كلوريد الفينيل | بولي كلوريد الفينيل |
| 10 | بولت | سس 304 | سس 304 |
| 11 | جسم | سس 316 | سس 304 |
| 12 | غسالة الربيع | سس 304 | سس 304 |
| 13 | ينبع | SS316 | سس 304 |
| 14 | مقبض مزلاج | SS304 | سس 304 |
| 15 | كرة | SS316 | سس 304 |
* N: ينتهي الخيط وفقًا لمعايير ANSI B 2.1 NPT
* ب: ينتهي الخيط وفقًا لـ BS21 BSP
| مقاس | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
فحص الجودة
1. التحقق من المواد الخام
يتم إجراء اختبار التركيب الكيميائي والخصائص الميكانيكية على المواد الخام المصنوعة من الفولاذ المقاوم للصدأ لضمان ذلك مقاومة التآكل المتوافقة مع المعايير وقدرة تحمل الضغط.
2. فحص أبعاد نهاية اللحام
يتم ضمان فحص صارم لسمك جدار طرف اللحام، والأبعاد المائلة، والمحورية، والتفاوتات الشاملة مطابقة لحام دقيقة وموثوقة مع خطوط الأنابيب في الموقع.
3. اختبار الهيدروستاتيكي والختم
يخضع كل صمام للاختبار الهيدروستاتيكي للغلاف واختبار إغلاق المقعد تحت ضغط مقدر للتحقق من مقاومة الضغط وأداء خالي من التسرب، مما يزيل المخاطر الخفية المحتملة.
4. الفحص النهائي للمنتج النهائي
فحص كامل للمظهر والنظافة وسلامة التجميع قبل التعبئة لضمان تسليم خالي من العيوب كل صمام.
التعبئة والتغليف
جميع الصمامات الكروية المصنوعة من الفولاذ المقاوم للصدأ ذات الأطراف الملحومة بعقب 3 قطع تعتمد عبوات قياسية مزدوجة الطبقة للتصدير من أجل سلامة دولية لمسافات طويلة النقل. يتم تعبئة كل صمام بشكل فردي في كرتونة مموجة سميكة مع حشوة مقاومة للصدمات لتجنب ذلك الخدوش والأضرار الاصطدام. تستخدم حزمة الشحن الخارجية حافظات من الخشب الرقائقي المتين مع ضغط ممتاز، مقاومة السقوط والرطوبة، والتكيف الكامل مع الشحن البحري والبري من أجل تسليم عالمي سليم.
