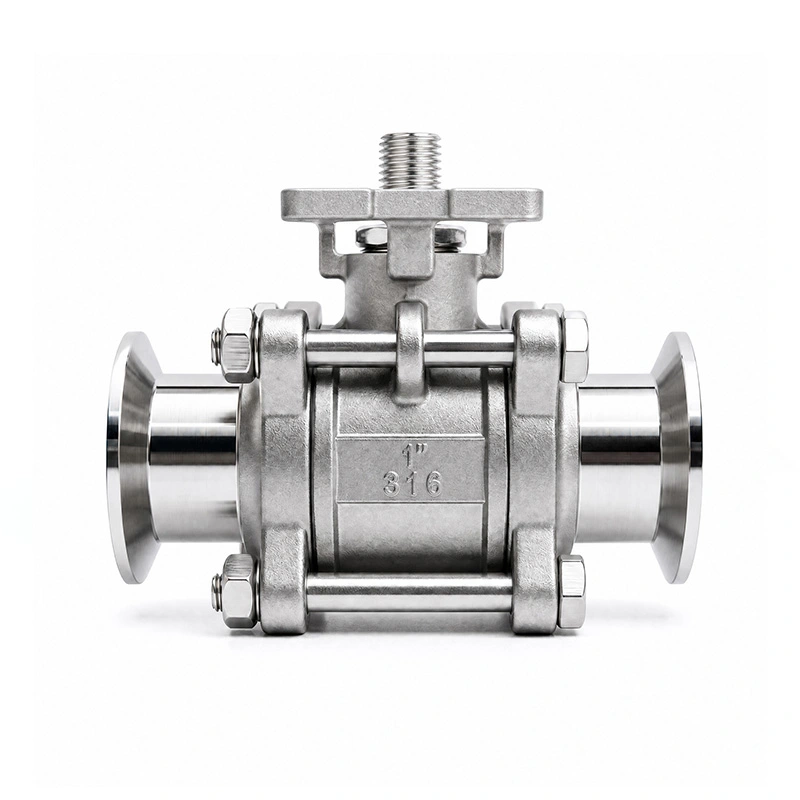

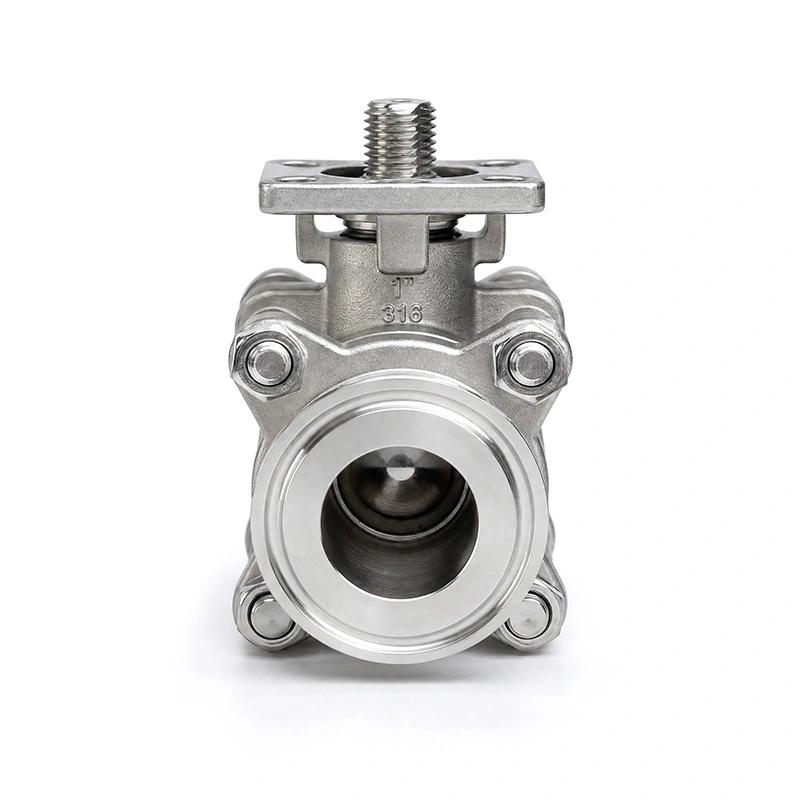

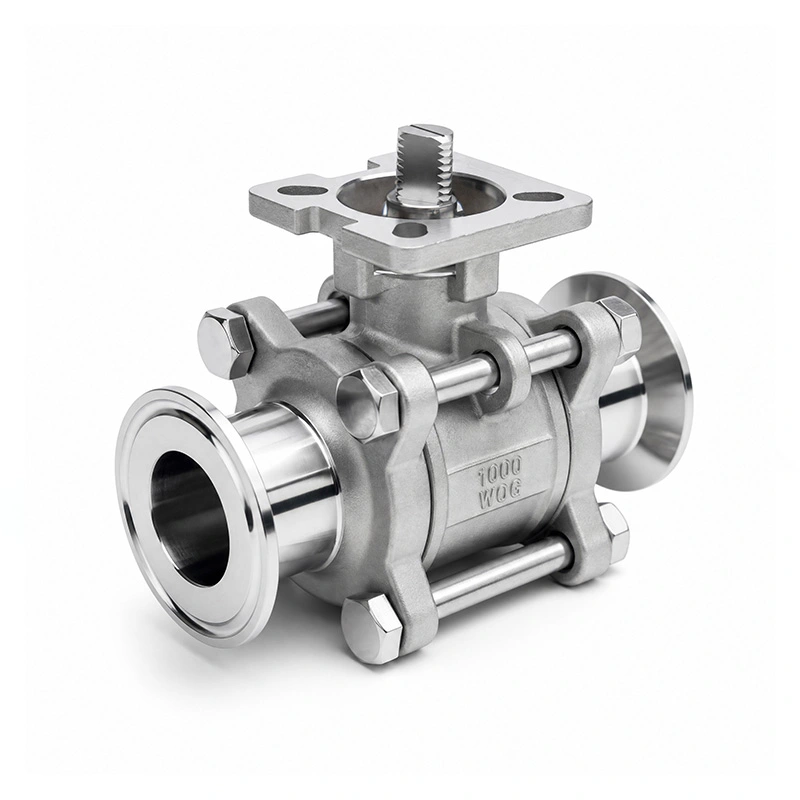

3 قطع صمام كروي ثلاثي المشبك مغلف بالكامل مع وسادة تثبيت ISO 5211

يستخدم الصمام الكروي ثلاثي المشبك المغلف بالكامل المكون من 3 قطع مع وسادة التثبيت ISO 5211 جسم صمام مكون من ثلاث قطع مع وصلات ثلاثية المشبك لأنظمة الأنابيب الصحية وأنظمة الأنابيب العملية. يوفر البناء المكون من ثلاث قطع إمكانية الوصول إلى المكونات الداخلية بعد عزل خط الأنابيب، بينما توفر لوحة التثبيت ISO 5211 واجهة موحدة لتركيب مشغل هوائي أو كهربائي. هذا التكوين مناسب لأنظمة التحكم في السوائل حيث تكون التوصيلات الصحية وتشغيل الصمام الآلي مطلوبة.

الأبعاد الرئيسية

ميزات التصميم الرئيسية

بناء صمام ثلاثي القطع

يتكون الجسم المكون من ثلاث قطع من قسم صمام مركزي وقسمين طرفيين. بعد عزل خط الأنابيب بشكل صحيح وتقليل ضغط الصمام، يمكن فتح الجسم لفحص المكونات الداخلية أو استبدالها. يعد هذا الهيكل مفيدًا للتطبيقات التي تتطلب صيانة دورية للمقاعد أو الأختام أو الأجزاء الداخلية الأخرى.

اتصال ثلاثي المشبك

تستخدم الوصلات ثلاثية المشبك ترتيب المشبك والحشية بدلاً من الوصلات الملولبة أو ذات الحواف. تسمح طريقة التوصيل هذه بتثبيت الصمام أو إزالته دون لحام الصمام مباشرة في خط الأنابيب. ينبغي اختيار مادة الحشية القابلة للتطبيق وأبعاد التوصيل وفقًا لوسط العملية ودرجة الحرارة ومواصفات الأنابيب.

تركيب المحرك ISO 5211

تم تصميم الصمام الكروي ثلاثي المشبك المغلف بالكامل المكون من 3 قطع مع وسادة تثبيت ISO 5211 مع واجهة تثبيت مشغل ISO 5211 على الصمام. يتيح ذلك تركيب المحركات الهوائية أو الكهربائية المتوافقة مباشرة على الصمام دون الاعتماد على ترتيب تركيب تقليدي منفصل. يجب أن يتوافق اختيار المشغل مع حجم الصمام وعزم دوران التشغيل ومتطلبات التحكم في النظام.

316 مكونات مبللة من الفولاذ المقاوم للصدأ

تم تحديد الجسم باسم ASTM A351 CF8M (316)، بينما تم تحديد الكرة والساق باسم ASTM A182 F316. تعتبر هذه المواد المصنوعة من الفولاذ المقاوم للصدأ مناسبة لمجموعة من تطبيقات السوائل الصناعية حيث يعتبر توافق المواد ومقاومة التآكل من الاعتبارات المهمة. يجمع مقعد RPTFE بين PTFE مع حشو بنسبة 15% ويجب تقييمه مقابل الوسط الفعلي ودرجة حرارة التشغيل قبل الاختيار.

التطبيقات

يمكن استخدام الصمام الكروي ثلاثي المشبك المغلف بالكامل المكون من 3 قطع مع وسادة التثبيت ISO 5211 في أنظمة الأنابيب التي تتطلب صمام إغلاق مدمج، ووصلات على الطراز الصحي وتشغيل آلي اختياري. تشمل مجالات التطبيق النموذجية ما يلي:

معالجة السوائل العامة

التعامل مع السوائل الكيميائية

مرافق معالجة المياه

التصنيع الصناعي الخفيف

أنظمة الأنابيب الآلية

التثبيت والتشغيل

تركيب ثلاثي المشبك

قبل التثبيت، تأكد من أن حجم الصمام وأبعاد التوصيل ومواد الحشية ومتطلبات درجة حرارة الضغط تتوافق مع مواصفات خط الأنابيب. ضع الصمام بين وصلات التزاوج ثلاثية المشبك، ثم قم بتثبيت الحشية المناسبة وتأمين الوصلة بالمشبك. يجب التحقق من الاتصال للتأكد من المحاذاة الصحيحة قبل الضغط على النظام.

تركيب المحرك

توفر لوحة التركيب ISO 5211 واجهة للمحركات الهوائية أو الكهربائية المتوافقة. تحقق من نمط تركيب المحرك وأبعاد العمود وعزم دوران التشغيل المطلوب قبل التثبيت. يجب تركيب المشغل وضبطه وفقًا لتعليمات الشركة المصنعة للصمام والمشغل.

صيانة

قبل الصيانة، قم بعزل الصمام عن خط الأنابيب وحرر كل الضغط المتبقي. يسمح البناء المكون من ثلاث قطع بفتح جسم الصمام لفحص الكرة والمقاعد والساق ومكونات الختم. استبدل المكونات البالية بأجزاء مناسبة وتحقق من إغلاق الصمام وحالة تشغيله قبل إعادته إلى الخدمة.

اعتبارات الاختيار

عند اختيار هذا الصمام لنظام أنابيب جديد، ضع في الاعتبار وسط التشغيل والضغط ودرجة الحرارة وحجم الأنبوب وأبعاد التوصيل وطريقة التشغيل المطلوبة. يجب فحص مقعد الصمام ومواد الختم للتأكد من توافقها مع سائل العملية. بالنسبة للتطبيقات الآلية، يجب اختيار المشغل وفقًا لعزم دوران تشغيل الصمام ومتطلبات التحكم في النظام.

التعليمات

Q1: ما هو الصمام الكروي ثلاثي المشبك المغلف بالكامل المكون من 3 قطع مع وسادة التثبيت ISO 5211 المستخدمة؟

يتم استخدام صمام كروي ثلاثي المشبك مغلف بالكامل مكون من 3 قطع مع وسادة تثبيت ISO 5211 للتحكم في تشغيل/إيقاف السوائل في أنظمة الأنابيب حيث يلزم وجود جسم صمام ثلاثي القطع ووصلة ثلاثية المشبك وواجهة تثبيت المحرك. يمكن تهيئتها للتشغيل اليدوي أو دمجها مع مشغل هوائي أو كهربائي مناسب للتحكم الآلي.

س 2: ما الذي توفره لوحة التثبيت ISO 5211؟

توفر لوحة التثبيت ISO 5211 واجهة تثبيت مشغل قياسية. يمكن تركيب المحركات الهوائية أو الكهربائية المتوافقة وفقًا لأبعاد التركيب ISO 5211 المطبقة، مع مراعاة حجم المشغل ومتطلبات عزم دوران الصمام.

س3: ما هي مميزات البناء الثلاثي القطع؟

يوفر البناء المكون من ثلاث قطع إمكانية الوصول إلى المكونات الداخلية للصمام بعد عزل خط الأنابيب وخفض الضغط. يمكن أن يؤدي ذلك إلى تبسيط عملية فحص واستبدال المقاعد والأختام والمكونات الأخرى القابلة للخدمة مقارنة بالهيكل المغلق بالكامل والمكون من قطعة واحدة.

س 4: ما هي المواد المستخدمة لهذا الصمام؟

الجسم هو ASTM A351 CF8M (316)، في حين أن الكرة والساق هما ASTM A182 F316. المقعد هو RPTFE (PTFE+15%fv). تكوينات المواد الأخرى متاحة عند الطلب.

س 5: هل يمكن استخدام هذا الصمام مع المحركات الهوائية أو الكهربائية؟

نعم. تم تصميم واجهة التثبيت ISO 5211 لتركيب المشغل. يجب اختيار المشغل المناسب وفقًا لحجم الصمام وعزم دوران التشغيل والضغط ودرجة الحرارة ومتطلبات نظام التحكم.

س6: ما الذي يجب التحقق منه قبل الطلب؟

تأكد من حجم الصمام المطلوب وأبعاد التوصيل وضغط التشغيل ودرجة الحرارة ووسط العملية ومادة المقعد وطريقة التشغيل. بالنسبة للأنظمة الآلية، يجب أيضًا تأكيد نمط تركيب المحرك وعزم الدوران المطلوب.
